DSO-TC3 vereint ein digitales Oszilloskop, einen elektronischen Komponententester, einen Signalgenerator, einen Durchgangstest, einen Spannungstest, eine Temperatur- und Feuchtigkeitsmessung, eine Infrarot-Dekodierung und andere Funktionen in einem handlichen Gerät. Es ist mit einem 2,4-Zoll-TFT-Farbdisplay und einem integrierten wiederaufladbaren Lithium-Akku ausgestattet. Technische Daten (Oszilloskop) Das Oszilloskop hat eine Echtzeit-Abtastrate von 10 MSa/s und eine Bandbreite von 500 kHz. Mit vollständiger Triggerfunktion (einzeln, normal, automatisch), egal ob Sie periodische Analogsignale oder nichtperiodische Digitalsignale verwenden. Das maximal gemessene Spannungssignal beträgt 400 V. Ausgestattet mit effizientem AUTO kann die gemessene Wellenform ohne umständliche Anpassungen angezeigt werden. Echtzeit-Abtastrate 10 MSa/s Bandbreite 500 kHz Eingangswiderstand 1 MΩ Kopplungsmethode AC/DC Spannungsbereich prüfen 400 V Vertikale Empfindlichkeit (x1) 10 mV-10 V Horizontaler Zeitbasisbereich 1us-10s Trigger-Modus Auto/Normal/Einzeln Triggertyp Steigende Flanke/Fallende Flanke Wellenform einfrieren Ja Automatische Messung Ja Technische Daten (Komponententester) Das Gerät kann verschiedene Transistoren automatisch identifizieren und messen, darunter NPN- und PNP-Trioden, N-Kanal- und P-Kanal-MOSFETs, Sperrschicht-MOSFETs, Dioden, Doppeldioden, Thyristoren sowie Widerstände, Induktivitäten, Kondensatoren und andere passive Komponenten. Automatische Erkennung der Pin-Definition. Infrarotcode des NEC-Protokolls automatisch analysieren. Andere Funktionsmodi: Einschließlich Stromkreisdurchgangstest, 0-40 V Eingangsspannungsmessung, PWM-Ausgang, 0-32 V geregelte Diodenmessung, DS18B20-Temperatursensormessung, DHT11-Temperatur- und Feuchtigkeitssensormessung usw. Technische Daten (Signalgenerator) Der Signalgenerator hat insgesamt 6 Wellenformen zur Auswahl, deren Frequenz und Amplitude einstellbar sind. Sinuswelle 1-100 KHz/0-3,3 V/50% Rechteckwelle 1-100 KHz/3,3 V/50% Pulswelle 1-100 KHz/3,3 V/0-100% Dreieckswelle 1-100 KHz/0-3,3 V/50% Rampe 1-100 KHz/0-3,3 V/0-100% DC 0-3,3 V Lieferumfang 1x DSO-TC3 1x P6100 Oszilloskop-Tastkopf (100 Mhz) 3x Testhaken 1x Adapter 1x USB-C-Kabel 1x Manual Downloads Manual Firmware V0.3

Lesen (+) (–)

LCR/ESR-Messgerät, Multimeter, SMD Tester mit eingebautem Mikro-SignalgeneratorDie Miniware DT71 Digital-Pinzette ist ein geniales SMD-Tool mit innovativem Pinzettendesign für Multifunktionsmessungen mit vollständiger Differenzeingangsmessung. Das kompakte DT71 verfügt über eine einzigartige trinäre Struktur, die in die Steuerung, die Testarme und die Pinzettenspitzen unterteilt werden kann. Diese können flexibel ausgetauscht und kombiniert werden. DT71 erkennt automatisch SMDs wie Widerstände, Kondensatoren und Dioden.HighlightsDie digitale Minipinzette DT71 ist ein Tool für Multifunktionsmessungen mit vollständiger Differenzeingangsmessung. DT71 hat eine einzigartige trinäre Struktur, die in Controller, Testarme und Pinzettenspitzen getrennt werden kann, die flexibel ausgetauscht und kombiniert werden können.Es ist kompakt und im Taschenformat für einfaches Tragen. Sie können es in Labors, Werkbänken, Lagern und im Außendienst verwenden.Es hat auch zwei eingebaute wiederaufladbare Lithiumbatterien, die mit einer einzigen vollen Ladung, die etwa 2 Stunden zum Aufladen benötigt, 10 Stunden am Stück halten können.Die digitale Mini-Pinzette DT71 verfügt über einen OLED-Bildschirm auf dem um 360° drehbaren Controller, der für Sichtbarkeit aus allen Winkeln sorgt. Die intelligente Gestenerkennung erkennt automatisch die Links-/Rechtshänderbedienung und passt die Bildschirmanzeige an.Es verfügt über verschiedene Messtypen, um alle Ihre Anforderungen zu erfüllen.Die Testarme der digitalen Mini-Pinzette DT71 verwenden magnetische Elastizität, um ein einfaches Abschneiden, eine ergonomische und langlebige Struktur zu bieten.Die digitale Mini-Pinzette DT71 verfügt über ein Paar schöne, intensiv vergoldete, austauschbare Pinzettenspitzen, die eine höhere Messgenauigkeit ermöglichen.Die digitale Mini-Pinzette DT71 verfügt über manuelle und automatische Erkennungsmodi. Im Auto-Modus kann der DT71 automatisch SMDs identifizieren, darunter Widerstände, Kondensatoren, Induktoren und Dioden, wobei sowohl Haupt- als auch Sekundärparameter angezeigt werden, was sehr nützlich ist, um verschiedene Komponenten schnell zu unterscheiden.In der Zwischenzeit kann ein eingebauter Miniatur-Wellenformsignalgenerator eine Vielzahl von Wellenformsignalen ausgeben. DT71 bietet eine perfekte Lösung für das Debugging und die Wartung komplexer elektronischer Systeme sowie die Klassifizierung und Erkennung diskreter Chipkomponenten.Im Gegensatz zu anderen LCR-Testern hat die digitale Mini-Pinzette DT71 keine physischen Tasten, sondern eine versteckte Berührungstaste oben auf dem Controller, die die Bedienung mit nur einer leichten Berührung erleichtert.DT71 Mini Digital-Pinzette verfügt über intelligente Funktionen wie automatische Identifizierung, automatisches Herunterfahren und auch die Firmware kann aktualisiert werden.FeaturesInnovative trinäre Struktur: Aufgeteilt in Controller, Testarme und Pinzettenspitzen, die flexibel ausgetauscht und kombiniert werden können.Um 360° drehbarer Controller mit OLED-Bildschirm, mit guten Betrachtungswinkeln.Smarte Gestenerkennung mit automatischer Erkennung der Links-/Rechtshänderbedienung und entsprechender Anpassung der Bildschirmausrichtung.Versteckte Berührungstaste oben auf dem Controller, die die Bedienung mit nur einer leichten Berührung erleichtert.Testarme verwenden magnetische Elastizität, um eine einfache Befestigung, ergonomische und langlebige Struktur zu bieten.Eingebaute Dual-Lithium-Batterien in Testarmen, balancieren beide Arme aus und sorgen für eine längere Standby-Zeit.Mehrere Arten von vergoldeten austauschbaren Pinzettenspitzen, die eine höhere Messgenauigkeit bei verschiedenen Anwendungen ermöglichen.Identifizieren Sie SMDs automatisch, einschließlich Widerstand, Kondensator, Induktor und Diode, und zeigen Sie sowohl Haupt- als auch Sekundärparameter an!Ein eingebauter Signalgenerator kann eine Vielzahl von Wellenformsignalen ausgeben.Technische DatenProduktspezifikationenBetriebsdauer10 Stunden (im Dauerbetrieb)  Aufladezeit2 StundenDisplay96 x 16 OLEDGrößeController47 mmTestarme106 mmGewicht22 g  BedienungVersteckte Touch-Taste  Messspezifikationen BereichAuflösungGenauigkeitWiderstand0,1 Ω~1 KΩ0,1 Ω0,5%+21 KΩ~2000 KΩ1 KΩ0,5%+2Kapazität0,1 pF~1000 pF0,1 pF2%+30,001 uF~400 uF0,001 uF2%+3Induktivität1 uH~1000 uH1 uH5%+31 mH~50 mH1 mH5%+3Stromspannung1 mV~100 mV1 mV2%+50,1 V~40 V0,1 V1%+3Frequenz10 Hz~1 KHz10 Hz0,1%+31 KHz~20000 KHz1 KHz0,1%+3DiodeSilizium-Dioden, Schottky-Dioden, LEDs (+0,1~3 V)0,1 V1%Max. Eingangsspannung-5 V~+50 VQuellimpedanz1 MΩFunktionenAutomatische IdentifizierungJaVorgesehene MessungenJaDurchgangs- und DiodenprüfungJaSignalgeneratorSINE10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz NOISE100 KHz USER10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz PULSE100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 HzLieferumfang1x DT71 Digital-Pinzette1x Testarme2x Pinzettenspitzen1x Datenkabel1x Tragetasche1x SicherheitshinweiseDownloadsUser Manual v1.3Firmware v1.15Calibration v2.0

Lesen (+) (–)

SmartScope ist ein kompaktes 2-Kanal-USB-Oszilloskop mit einer Bandbreite von 30 MHz und einer Abtastrate von 2x 100 MSa/s. Es ist kompatibel mit allen gängigen Plattformen, einschließlich Windows, macOS, Linux und Android. Die Bedienung und Anzeige der Messsignale erfolgt über Smartphone, Tablet oder PC. Darüber hinaus sind ein Logik Analyzer und ein Signalgenerator integriert. Bleiben Sie mobil: Dank der Einkabellösung haben Sie SmartScope immer dabei! Die intuitive Gestensteuerung (tippen, zoomen und wischen) ersetzt die altmodischen Oszilloskop-Bedienelemente. Und es kann noch mehr: Entwickeln Sie Ihre digitalen Schnittstellen mit dem Logic Analyzer (100 MS/s)! Entwerfen Sie jede gewünschte Signalform mit Excel und legen Sie sie im integrierten Speicher des Arbitrary Waveform Generator (AWG) ab! Zeigt die momentane Spannung an jedem beliebigen Punkt Ihrer Schaltung bis zu 100 Millionen Mal pro Sekunde an. Die Software unterstützt Windows / Linux / macOS sowie Android und Export-Formate (Excel .csv / Matlab .mat). Features Jeder Kanal wird mit 100 MHz/s abgetastet. AC/DC-Kopplung an Analogeingängen 100% geräuschlos 64 Mbit RAM: 10000fache Vergrößerung Arbiträrer Wellenformgenerator 8 digitale Eingänge mit je 100 MS/s 4 digitale Ausgänge mit je 100 MS/s Externe Stromversorgung des Oszilloskops für den Fall, dass Ihr Mobiltelefon keinen Strom liefern kann. Technische Daten Oszilloskop Bandbreite 30 MHz (-3 dB point) Abtastrate 2x 100 MS/s Kanäle 2 Max. Pre-Trigger-Position 16x Vollwert Max. Post-Trigger-Position Vollwert Max. volle Spannungsskala 10 V/div (±35 V Eingangsbereich) Min. volle Spannungsskala 20 mV/div Analogeingangsbereich -35 V, +35 V Max. Eingang Peak-to-Peak 40 V Signalkopplung AC / DC Präzision 8 bit Eingangsimpedanz 1 MΩ // 10 pF Wellenformen 200 Wellenformen/s Datenverzögerung zum Host < 10 ms Sample-Tiefe Bis zu 4 Millionen Samples pro Kanal Externer Auslöser Ja Logic Analyzer Eingangskanäle 8 Eingangsimpedanz 100 kOhm // 2 pF zu GND Abtastrate 100 MS/s Logikebene 1,8 V bis 5,0 V Diodenschutz Bidirektional Eingangsdatenpuffer 4 Millionen Samples Wellenformen 200 Wellenformen/s Datenverzögerung zum Host < 10 ms Protokoll-Decoder I²C, SPI, UART, I²S integriert Benutzer erweiterbar Signalgenerator (Analoger Ausgang) Ausgangskanäle 1 Datenrate Bis zu 50 MS/s Ausgangspegel 0-3,3 V (Operationsverstärker angesteuert) Ausgangspuffer Bis zu 2048 Samples Max. Anstiegsgeschwindigkeit 30 ns/V Schritt 13 mV Signalgenerator (Digitaler Ausgang) Kanäle 4 Datenrate Bis zu 100 MS/s Ausgangspegel 3,3 V oder 5 V (wählbar) Ausgangspuffer Bis zu 2048 Samples Diodenschutz Ja Programmierbare Logik USB-Controller MicroChip PIC18F14K50 USB-Interface PicKit3 oder USB-programmierbar FPGA Xilinx Spartan 6 FPGA-Interface JTAG und USB-programmierbar Abmessungen & Gewicht Abmessungen 110 x 64 x 24,2 mm (L x B x T) Gewicht 158 g Gehäuse Aluminium Konnektivität Gerät/Host mini-USB (inbegriffen) Wellenformen aufnehmen Matlab (.mat) oder Excel (.csv) Dateien in Dropbox speichern Analog BNC 2 Tastköpfe (inbegriffen) Digital 8x 0.1' Pitch, Tastköpfe (inbegriffen) Synchronisierung USB micro B-B Stromversorgung USB micro B (optional) Lieferumfang 1x SmartScope USB-Oszilloskop 2x Analoger Tastkopf 1x Digitales Tastkopfkabel 1x USB-Kabel Downloads Manual Software GitHub Wiki

Lesen (+) (–)

Die Messung der leitungsgebundenen Emission ist die einfachste und kostengünstigste Methode, um einen Hinweis darauf zu erhalten, ob ein Design die EMI/EMV-Anforderungen erfüllen kann. Ein Line Impedance Stabilization Network (LISN) ist dabei ein unverzichtbarer Bestandteil eines EMV-Prüfaufbaus (Pre-Compliance). In Zusammenarbeit mit Würth Elektronik hat Elektor einen 5 µH, 50 Ω Dual DC LISN entwickelt, der Spannungen bis zu 60 V und Ströme bis zu 10 A unterstützt. Das Gerät misst HF-Störungen auf beiden Kanälen (der Stromversorgung) mit Hilfe von 5-μH-Sperrinduktivitäten. Das interne 10-dB-Dämpfungsnetzwerk – eines in jedem Kanal – enthält einen Hochpassfilter dritter Ordnung mit einer Grenzfrequenz von 9 kHz, um den Eingang von Instrumenten wie z. B. einem Spektrumanalysator vor potenziell schädlichen Gleichspannungen oder niedrigen Frequenzen zu schützen, die vom Prüfling (EUT – Equipment Under Test) stammen. Technische Daten RF-Pfad Kanäle 2 (mit Klemmdioden) Bandbreite 150 kHz – 200 MHz Induktivität 5 μH || 50 Ω Interne Abschwächung 10 dB Steckverbinder SMA DC-Pfad Max. Strom < 10 ADC Max. Spannung < 60 VDC DC-Widerstand < 2 x 70 mΩ Platinengröße 94,2 x 57,4 mm Steckverbinder 4-mm-Bananenstecker Hammond-Gehäuse Typ 1590N Abmessungen 121 x 66 x 40 mm Lieferumfang 1x 4-lagige Platine mit allen SMD-Bauteilen bestückt 1x Vorgebohrtes Gehäuse mit vorgedrucktem Frontplattenlayout 5x Vergoldete, isolierte 4-mm-Bananenbuchsen, ausgelegt für 24 A, 1 kV 1x Hammond-Gehäuse 1590N1, Aluminium (Druckgusslegierung) Mehr Info Projekt auf Elektor Labs: Dual DC LISN for EMC pre-compliance testing Elektor 9-10/2021: EMV-Vor-Konformitätstester für Ihr Projekt mit DC-Versorgung (Teil 1) Elektor 11-12/2021: EMV-Vorkonformitätstest für Ihr DC-versorgtes Projekt (Teil 2)

Lesen (+) (–)

Dieses LCR-Meter bietet eine Vielzahl an Funktionen für einen kleinen Preis. Das LCR-Meter kann unter anderem Kapazitäten, Widerstände und Induktivitäten messen. Außerdem kann es automatisch Bauteile erkennen, so kann es zum Beispiel verschiedene Transistorarten, wie NPN- oder PNP-Transistoren unterscheiden. Das Gerät ist besonders leicht zu bedienen, da alle Messungen mit nur einem Knopfdruck gestartet werden.Durch den integrierten 350-mAh-Akku, können auch unterwegs Messungen durchgeführt werden. Der Akku wird mit Hilfe eines 5-V-Netzteils (separat erhältlich) und dem beiliegenden microUSB-Kabel geladen.Zudem kann dieses Messgerät Infrarot-Signale entschlüsseln und in einer Wellenform auf dem Display anzeigen.Technische DatenMessbare KomponentenWiderstand, Kondensator, Induktor, Thyristor, Triac, (Doppel-)Diode, Z-Diode, Feldeffekttransistor, Bipolartransistor, Infrarot-DecoderDisplay3,5' TFT LCD (160 x 128 p)BesonderheitenAutomatische KalibrierungEingebauter AkkuLithium-Ion-Akku 3,7 V, 350 mAhAbmessungen90 x 70 x 27 mmLieferumfangMessgerät, Messklemme, Micro-USB-Kabel, LED, KondensatorMessbereichCapazität25 pF - 100 mFWiderstand0,01 Ω - 50 MΩInduktivität0,01 mH - 20 HAkku0,1 - 4,5 V, 300 mAhZ-diode Durchbruchspannung0,01 - 30 VZ-diode0,01 - 4,5 VDiodeUF Thyristor / TriacIGT DownloadHandbuch

Lesen (+) (–)

Der FNB58 USB-Tester (mit Bluetooth) ist ein umfassendes und sehr genaues USB-Spannungs- und Strommessgerät. Es verfügt über ein 2,0"-TFT-Farbdisplay, eine integrierte USB-A-, Micro-USB- und USB-C-Schnittstelle. Mit diesem Gerät können Sie die Stromversorgung oder den Stromverbrauch von Produkten oder die Ladeleistung von Handys und Netzteilen messen. Sie können auch das Schnellladeprotokoll von Ladegeräten bestimmen. Features USB-A- und USB-C-Schnittstelle 2,0-Zoll-HD-Display Daten auf einen Blick Umfassende Kompatibilität Ultrapräzise Datenerkennung Spielen Sie mit der Schnellladetechnologie Automatische Protokollerkennung (PD2.0, 3.0, 3.1, PPS, QC2.0, 3.0, FCP, SCP, AFC, PE, DASH VOOC, SuperVOOC und mehr) Einfache Benutzeroberfläche, einfach zu bedienen 4 Funktionskurvenanzeigen (Echtzeit-Spannungs- und Stromkurve, Offline-Kurvenaufzeichnung, D+/D- Spannungskurve, Hochgeschwindigkeits-Stromversorgungswelligkeitsmessung) Kabelerkennung 10 Gruppen zur Energieaufzeichnung der Batteriekapazitätsberechnung PC-Konnektivität für Datenprotokollierung und Firmware-Updates Bluetooth-App für Android-Geräte Technische Daten Spannungsbereich 4-28 V Strombereich 0-7 A Leistungsbereich 0-120 W Äquivalenter Innenwiderstand der Last 0-9999,9 Ω D+/D- Spannung 0-3,3 V Kapazität 0-9999,99 Ah Stromverbrauch 0-9999,99 Wh Kabelwiderstand 0-9999,9 Ω Schnittstellen Micro-USB, USB-A, USB-C Abmessungen 42 x 13 x 82 mm Downloads Manual Firmware V0.68

Lesen (+) (–)

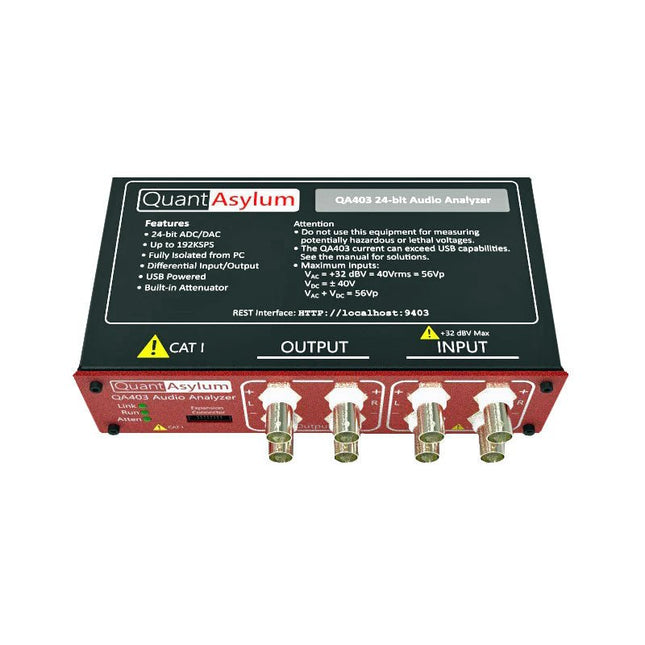

Der QA403 ist QuantAsylum's Audio-Analyzer der vierten Generation. Der QA403 erweitert die Funktionalität des QA402 mit verbesserter Rausch- und Verzerrungsleistung sowie einem flacheren Frequenzgang an den Bandkanten. Die kompakte Größe des QA403 bedeutet, dass Sie ihn fast überall hin mitnehmen können. Features 24-Bit-ADC/DAC Bis zu 192 kSPS Vollständig vom PC isoliert Differenzielle Eingabe/Ausgabe Stromversorgung über USB Eingebauter Dämpfer Schnelles Booten und treiberlos Der QA403 ist ein treiberloses USB-Gerät, das heißt, er ist sofort nach dem Einstecken einsatzbereit. Die Software ist kostenlos und die Hardware lässt sich schnell und einfach von einem Gerät auf das nächste übertragen. Wenn Sie also ins Werk fahren müssen, um ein Problem zu beheben, oder den QA403 mit nach Hause nehmen möchten, um von zu Hause aus zu arbeiten, können Sie das ohne Probleme tun. No-Cal Entwurf Der QA403 wird mit einer Werkskalibrierung in seinem Flash-Speicher geliefert, die eine gleichbleibende Leistung von Gerät zu Gerät gewährleistet. In Ihrer Produktionslinie können Sie einen weiteren QA403 installieren und sicher sein, dass die Messwerte des einen Geräts mit denen des nächsten Geräts übereinstimmen werden. Es ist nicht zu erwarten, dass eine Neukalibrierung in regelmäßigen Abständen erforderlich sein wird. Messungen Die Durchführung grundlegender Messungen ist schnell und einfach. Mit wenigen Klicks können Sie den Frequenzgang, den THD(+N), die Verstärkung, den SNR und mehr Ihres zu prüfenden Geräts ermitteln. Dynamischer Bereich Der QA403 bietet 8 Verstärkungsbereiche am Eingang (0 bis +42 dBV in 6 Schritten) und 4 Verstärkungsbereiche am Ausgang (-12 bis +18 dBV in 10 dB-Schritten). Dies gewährleistet eine gleichbleibende Leistung über einen sehr großen Bereich von Eingangs- und Ausgangspegeln. Der maximale AC-Eingang des QA403 beträgt +32 dBV = 40 Vrms. Der maximale Gleichstrompegel beträgt ±40 V, und der maximale ACPEAK + DC = ±56 V. Einfache Programmierbarkeit Der QA403 unterstützt eine REST-Schnittstelle, die die Automatisierung von Messungen in nahezu jeder Sprache, die Sie sich vorstellen können, erleichtert. Von Python über C++ bis hin zu Visual Basic – wenn Sie wissen, wie man eine Webseite in Ihrer Lieblingssprache lädt, können Sie den QA403 fernsteuern. Die Messungen sind schnell und reaktionsschnell, wobei normalerweise Dutzende von Befehlen pro Sekunde verarbeitet werden. Isoliert und USB-betrieben Der QA403 ist vom PC isoliert, d. h. Sie messen Ihren Prüfling und sind nicht auf der Suche nach einer Phantom-Masseschleife. Der QA403 wird, wie fast alle unsere Geräte, über USB mit Strom versorgt. Wenn Sie das Gerät aus der Ferne einrichten, packen Sie einfach einen Hub mit Stromanschluss in Ihre Tasche, und Ihr gesamter Testaufbau kann mit einem Minimum an Kabeln ausgeführt werden. Auf Wiedersehen Soundkarte, Hallo QA403 Haben Sie es satt, eine Soundkarte zum Laufen zu bringen? Der Kalibrierungs-Albtraum? Das Fehlen von Verstärkungsstufen? Der begrenzte Antrieb? Sind Sie es leid, sich mit den festen Eingangsbereichen herumzuschlagen? Die Sorge, dass Sie sie mit zu viel DC oder AC zerstören könnten? Genervt von den Masseschleifen? Aus diesem Grund hat QuantAsylum den QA403 entwickelt. Technische Daten Abmessungen 177 x 44 x 97 mm (B x H x T) Gewicht 435 g Gehäuse-Material Pulverbeschichtetes Aluminium (2 mm dicke Frontplatte, 1,6 mm dicke Ober-/Unterseite) Downloads Datasheet User Manual GitHub

Lesen (+) (–)

Das FNIRDSI DSO-TC4 ist ein multifunktionales Transistor-Oszilloskop, das sowohl umfassend als auch praktisch ist. Es wurde für den Einsatz in Wartungs- und Forschungsanwendungen entwickelt und vereint Oszilloskop, Transistortester und Signalgenerator in einem Gerät. Features Ausgestattet mit einem 2,8-Zoll-TFT-Farbdisplay für eine klare und intuitive Anzeige Eingebauter Lithium-Akku mit hoher Kapazität (1500 mAh) und einer Standby-Zeit von bis zu 4 Stunden Kompakt und leicht, ideal für den mobilen Einsatz Technische Daten Oszilloskop Analoge Bandbreite 10 MHz Echtzeit-Abtastrate 48 MSa/s Eingangsimpedanz 1 MΩ Kopplungsmodus AC/DC Prüfspannungsbereich 1:1-Tastkopf: 80 Vpp (+40 V) 10:1-Tastkopf: 800 Vpp (+400 V) Vertikale Empfindlichkeit 10 mV/div~10 V/div (X1-Bereich) Vertikale Auslenkung Einstellbar mit Anzeige Zeitbasisbereich 50 ns~20 s Triggermodus Auto/Normal/Single Triggertyp Rising edge, Falling edge Triggerpegel Einstellbar mit Anzeige Wellenform einfrieren Ja (HOLD-Funktion) Automatische Messung Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle Transistortester Transistor Verstärkungsfaktor "hfe"; Basis-Emitter-Spannung „Ube“, Ic/Ie, Kollektor-Emitter-Sperrstrom „Iceo“, Ices, Durchlassspannungsabfall der Schutzdiode „Uf“ Diode Durchlassspannungsabfall <5 V (Durchlassspannungsabfall, Sperrschichtkapazität, Rückwärtsleckstrom) Zenerdiode 0,01-32 V Rückwärtsdurchbruchspannung (K-A-A-Testbereich) Feldeffekttransistor (FET) JFET: Gatekapazität „Cg“, Drainstrom Id unter „Vgs“, Durchlassspannungsabfall der Schutzdiode "Uf" IGBT: Drainstrom Id unter Vgs, Durchlassspannungsabfall der Schutzdiode Uf MIOSTET: Schwellenspannung "Vt", Gatekapazität "Cg", Drain-Source-Widerstand "Rds", Durchlassspannungsabfall der Schutzdiode "Uf" Unidirektionaler Thyristor Triggerspannung <5 V, Gatepegel (Gate-Spannung) Bidirektionaler Thyristor Triggerstrom <6 mA (Gate-Spannung) Kondensator 25 pF–100 mF, Kapazitätswert, Verlustfaktor "Vloss" Widerstand 0,01 Ω-50 MΩ Induktivität 10 μH-1000 μH, Gleichstromwiderstand DS18B20 Temperatursensor, Pins: GND, DQ, VDD DHT11 Temperatur- und Feuchtigkeitssensor, Pins: VDD, DATA, GND Signalgenerator Ausgangswellenform Unterstützt 13 Wellenformausgänge Wellenformfrequenz 0-50 kHz Rechteckwellen-Tastverhältnis 0-100% Wellenformamplitude 0,1-3,0 V Allgemein Display 2,8" TFT-Farbbildschirm Hintergrundbeleuchtung Helligkeit einstellbar Stromversorgung USB-C (5 V/1 A) Akku 3,7 V/1500 mAh Sprachen Englisch, Deutsch, Spanisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Koreanisch Abmessungen 90 x 142 x 27,5 mm Gewicht 186 g Lieferumfang 1x FNIRSI DSO-TC4 (3-in-1) Oszilloskop (10 MHz) 1x P6100 Oszilloskop-Tastkopf (10x) 1x Krokodilklemmensonde 3x Testhaken 1x Adapter 1x USB-C-Ladekabel 1x Manual Downloads Manual Firmware V0.0.3 (+V1.0.9)

Lesen (+) (–)

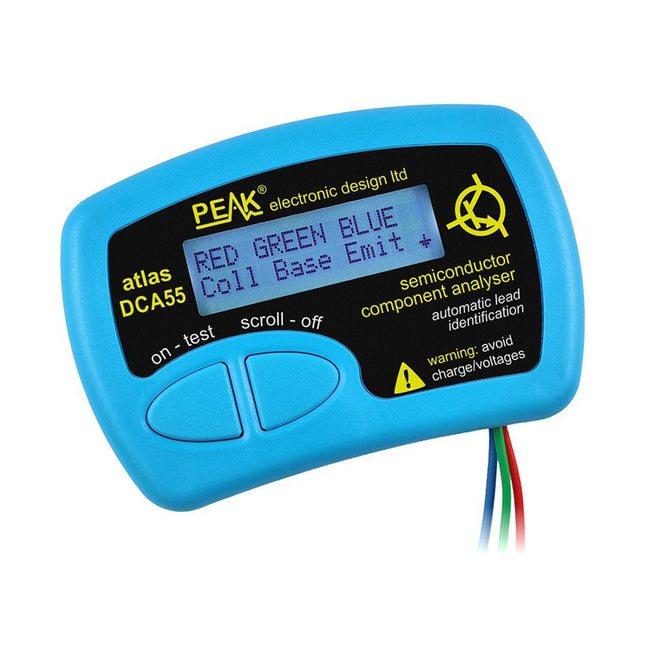

Der Peak Atlas DCA55 eignet sich hervorragend zur automatischen Identifizierung des Halbleitertyps auf den Messleitungen sowie der Pinbelegung und vieler anderer Parameter. Unterstützt Transistoren, MOSFETs, JFETs (nur Gate-Pin kann identifiziert werden), Dioden, LEDs und vieles mehr. Identifiziert automatisch den Komponententyp, die Pinbelegung und andere wichtige Parameter. Jetzt mit Transistor-Leckstrommessung und Germanium/Silizium-Identifizierung. Komponentenunterstützung Bipolartransistoren (NPN/PNP inkl. Silizium/Germanium) Darlington-Transistoren (NPN/PNP) Anreicherungsmodus-MOSFETs (N-Kanal und P-Kanal) Verarmungsmodus-MOSFETs (N-Ch und P-Ch) Sperrschicht-FETs (N-Ch und P-Ch). Nur Gate-Leitung identifiziert. Dioden und Diodennetzwerke (2- und 3-Leiter-Typen). LEDs und zweifarbige LEDs (2-Leiter- und 3-Leiter-Typen). Niedrigstromempfindliche Triacs und Thyristoren (<5 mA Trigger und Halten) Messungen Identifizierung des Teiletyps Identifizierung der Pinbelegung BJT-Stromverstärkung (hFE) BJT-Basis-Emitter-Spannung (Vbe) Leckstrom des BJT-Kollektors MOSFET-Gate-Schwellenspannung Dioden-Vorwärtsspannungsabfall (Vf) Technische Daten Analyzertyp Transistoren, Dioden, LEDs, MOSFETs, JFETs Pinout-Erkennung Vollständige Pinbelegung (nur Gate bei JFETs) Pinbelegungskonfiguration Beliebig anschließen Transistormessungen Vbe, hFE, Iceo MOSFET-Messungen Vgs(ein) Diodenmessungen Vf Sondentyp Universeller Greifertyp Batterie Einzelne AAA-Zelle (im Lieferumfang enthalten). Die Lebensdauer beträgt normalerweise 1300 Operationen Test-Bedingungen Typischerweise 5 mA, 5 V Spitze Anzeigetyp Alphanumerisches LCD (mit Hintergrundbeleuchtung) Lieferumfang Peak Atlas DCA55 Halbleiter-Analyzer Umfangreiche bebilderte Bedienungsanleitung Ausgestattet mit universellen Hakensonden AAA-Alkalibatterie Downloads Datasheet (EN) User Guide (DE)

Lesen (+) (–)

Der LCR45 bietet die gleichen Funktionen wie der beliebte LCR40, verfügt jedoch über einige bedeutende Verbesserungen. Der LCR45 verfügt über einen neuen Mikroprozessor mit hoher Kapazität und hochauflösende ADCs. Der LCR45 verfügt über eine fortschrittliche Mathematik, die auf der Analyse komplexer Impedanzen basiert. Dies ermöglicht eine verbesserte Messung der Komponentenwerte sowie eine umfassende und detaillierte Impedanzanzeige. Features Lieferung erfolgt mit vergoldeten, abnehmbaren Hakensonden Flüssigkeitsmessungen mit Hold-Funktion Automatischer oder manueller Komponententyp Automatische oder manuelle Testfrequenz, DC, 1 kHz, 15 kHz oder 200 kHz Verbesserte Messauflösung: 0,2 µH, 0,2 pF und 0,2 Ohm Einfaches Menüsystem für Benutzereinstellungen Verbesserte Kompensation für Komponentenparasiten und -verluste (wie Kernverluste usw.) Automatisches oder manuelles Ausschalten Technische Daten Analysertyp LCR und Komponentenimpedanz Komponententypen Auto/Manuell für L,C & R Messungstypen Induktivität, Kapazität und Widerstand Andere Messungen Komplexe Impedanz/Admittanz Weitere Messungen Größe und Phase der Impedanz Induktivitätsbereich 0uH bis 2H Kapazitätsbereich 0pF bis 10000uF Widerstandsbereich 0R bis 2MR Testhäufigkeit Automatisch und manuell: Gleichstrom, 1 kHz, 15 kHz, 200 kHz Anzeigetyp Alphanumerisches LCD (nicht hintergrundbeleuchtet) Messschema Kontinuierlich (mit optionaler Sperre) Batterie GP23 (12 V/55 mAH Typ), ~700 Operationen Lieferumfang LCR45 Passivkomponenten-Impedanzmessgerät 2-mm-Stecker und -Buchsen und abnehmbare Hakensonden Umfassende bebilderte Bedienungsanleitung 2 Batterien, eine eingebaut und eine Ersatzbatterie. GP23 Alkalibatterie. (12 V/55 mAH) Downloads Datasheet (EN) User Guide (DE)

Lesen (+) (–)

Der Elektor Milliohmmeter-Adapter nutzt die Präzision eines Multimeters zur Messung sehr niedriger Widerstandswerte. Er wandelt einen Widerstand in eine Spannung um, die mit einem Standardmultimeter gemessen werden kann. Der Elektor Milliohmmeter-Adapter misst Widerstände unter 1 mΩ mit der 4-Leiter-Methode (Kelvin). Er eignet sich zum Auffinden von Kurzschlüssen auf Leiterplatten. Der Adapter bietet drei Messbereiche – 1 mΩ, 10 mΩ und 100 mΩ –, die über einen Schiebeschalter ausgewählt werden können. Integrierte Kalibrierwiderstände sind ebenfalls enthalten. Der Elektor Milliohmmeter-Adapter wird mit drei 1,5-V-AA-Batterien betrieben (nicht im Lieferumfang enthalten). Technische Daten Messbereiche 1 mΩ, 10 mΩ, 100 mΩ, 0,1% Stromversorgung 3x 1,5 V AA-Batterien (nicht im Lieferumfang enthalten) Abmessungen 103 x 66 x 18 mm (kompatibel mit Hammond 1593N-Gehäuse, nicht im Lieferumfang enthalten) Besonderheit Integrierte Kalibrierwiderstände Downloads Documentation

Lesen (+) (–)

USB-Anschlüsse finden Sich heute nicht nur am heimischen PC sondern auch an Powerbanks, im Auto oder im Zug. Doch nicht alle Anschlüsse sind von bester Qualität und liefern gleichmäßige Ströme und Spannungen. Mit dem JT-UM25C haben Sie alle Werte stets im Blick. Das Messgerät unterstützt zusätzliche Funktionen wie Quickcharge 2.0 und 3.0, sowie Apple 2,4 A, 2,1 A, 1 A, 0.5 A und Android DCP und bietet zudem eine bequeme Auswertung über eine Funkschnittstelle. Mit einem Messbereich von bis zu 24 V und 5 A ist der JT-UM25C für praktisch alle Anwendungsfälle geeignet. Das integrierte 1,44“ LCD-Display lässt sich in fünf Helligkeitsstufen regeln und bietet stets eine Übersicht über alle Messwerte. Features Messgerät für USB Anwendungen Messwertausgabe über LCD-Display Anzeige von Strom, Spannung, Energie, Leistung, Spannungsverlauf, Innenwiderstand, Temperatur (int. Sensor) Ausgabe über BT zur Auswertung am PC/Smartphone Unterstützt: Quickcharge 2.0, QC 3.0, Apple 2,4 A/2,1 A/1 A/0,5 A Android DCP, Samsung Technische Daten USB-Ports USB 2.0, Micro USB, USB-C Messbereiche 4-24 VDC / 0-5 A / 0 - 99h 59min 59 sec / -10-100°C Messgenauigkeit 0,001 V / 0,0001 A Aktualisierungsrate 2 Hz Display LCD Farb-Display mit 5 Helligkeitsstufen Displaygröße 1,44" Kommunikation Bluetooth-Funkverbindung (zur Auswertung auf Smartphone + PC) Abmessungen 71,2 x 30,5 x 12,4 mm Gewicht 23,7 g Downloads Anleitung Android APK Windows-Software

Lesen (+) (–)

Der FNIRSI WD-02 Wandscanner ist eine verbesserte Version der Vorgängerversion WD-01 mit einem besseren hochauflösenden TFT-Display und einer neuen Benutzeroberfläche mit zusätzlichen Sprachen. Die 3-stufige Empfindlichkeitseinstellung erhöht die Messgenauigkeit. Es kann zur Erkennung von Stahlstangen, Metallträgern, Metallrohren, Holz und Drähten in Wänden, Decken und Böden verwendet werden. Es stehen drei Erkennungsmodi zur Verfügung: Metall-, Holz- und Stromerkennung. Features Die geringe Größe dieses Werkzeugs ist sehr praktisch für den täglichen Gebrauch, Sie können es auch während der Verwendung leicht halten. Mit diesem Wanddetektor/-scanner können Sie Kanten und Mittelmetalle, Bolzen, Balken, Rohre und stromführende Wechselstromkabel hinter Wänden, Böden und Decken schnell lokalisieren. Der Messbereich beträgt ≤38 mm für Holz, ≤40 mm für Wechselstromkabel, ≤100 mm für Metallrohre und ≤120 mm für Bewehrungsstäbe. Das HPC-Erkennungsmodul bietet eine bessere Anti-Interferenz-Fähigkeit und eine schnellere Rechengeschwindigkeit. Der Bildschirm zeigt die Zieltiefe, das Erreichen des Erkennungszentrums und das Material an. Die Anzeigeleuchte leuchtet je nach Zielentfernung gelb oder rot und das grüne Licht bedeutet „Kein Ziel“. Es piept auch, wenn ein Ziel erkannt wird. Bei Erreichen der Mitte werden fortlaufend Warnungen ausgegeben. Dieses Werkzeug kann häufig für Heimdekoration, Wanddekoration, Installation von Haushaltsgeräten, Straßeninstandhaltung usw. verwendet werden. Das Design der zentralen Positionierungslöcher ermöglicht es Ihnen, die Bohrposition nach der Erkennung direkt zu markieren und präzises Bohren zu erreichen. Technische Daten Maximale Erkennungstiefe Metalle 120 mm Nichteisenmetalle (Kupfer) 100 mm Wechselstromkabel 50 mm Einzellitziger Kupferdraht 40 mm Holz Präzisionsmodus 20 mmTiefenmodus: 38 mm Automatisches Klingeln Nach 5 Minuten Inaktivität Stromversorgung 300 mAh wiederaufladbarer Lithium-Akku, USB-C-Aufladung Abmessungen 138 x 68 x 22 mm Gewicht 122 g Lieferumfang FNIRSI WD-02 Wanddetektor/-scanner USB-Kabel Aufbewahrungstasche Manual Downloads Manual

Lesen (+) (–)

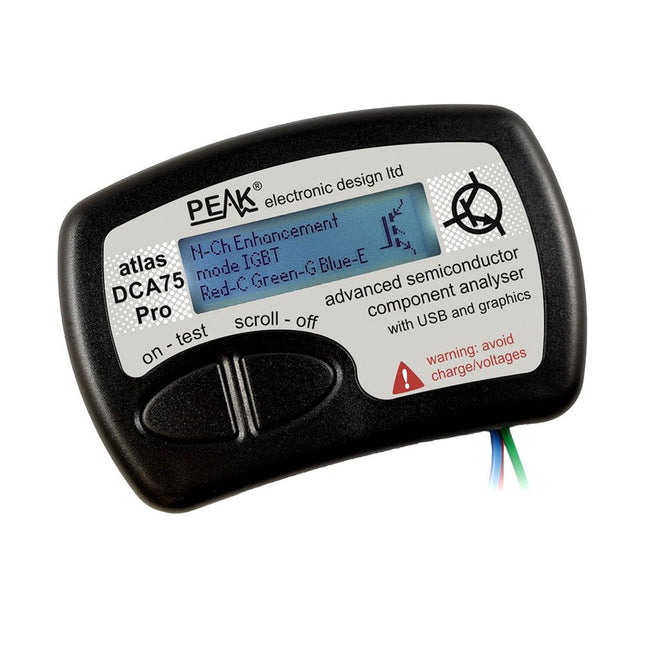

Dieses Paket enthält den LCR45, perfekt für erfahrene Bastler und Experten. Es beinhaltet außerdem das sehr populäre DCA Pro (model DCA75), fantastisch für die Identifikation von Komponenten. Kompletiert wird das Paket durch ein USB-Kabel und einem USB-Stick mit der nötigen Software. DCA75 Der DCA75 unterstützt alle Komponenten die von PEAK Atlas DCA55 unterstützt werden und beinhaltet sogar noch weitere: Transistoren (BJT’s mit Darlingtons und “digitale” Transistoren), Silikon und Germanuim Typen. Misst den Verstärkungsfaktor, VBE, Ableitstrom und die Sättigungsspannung. Unijunctiontransistoren (UJT’s) werden nicht unterstützt. MOSFET‘s, Anreicherungstyp und Abreicherungstyp. Misst mit einem Ansprechwert (von ID=5 mA), einer geschätzten Transkonduktanz (in einer Spanne von 3 mA - 5 mA) und RDS(on) mit einer Auflösung von 1 Ω. JFETs, mit SiC-Typen. Misst mit pinch-off Spannung (ID=5μA), geschätzter Transkonduktanz (in einer Spanne von 3 mA – 5 mA) und RDS(on) bei einer Auflösung von 1 Ω. IGBTs (Biopolartransistor). Misst mit einem Ansprechwert (IC=5mA), geschätzter Transkonduktanz (in einer Spanne von 3 mA – 5 mA) und Sättigungsspannung. Dioden und Diodennetzwerke. Misst eine Durchlassspannung bei 5 mA. LED’s und zweifarbige LED’s (2 Leiter und 3 Leiter Typ). Misst Durchlassspannung von jedem LED-Element bei 5 mA. Zener Dioden mit einer gemessenen Zener Spannung bis zu 9 V bei 5 mA. Spannungsregulatoren (misst Spannungsregulierung von < 8 V, Abfallspannung, Ruhestrom). Triac’s und Thyristoren welche weniger als 10 mA von Steuerstrom und Haltestrom benötigen. Unabhängig oder mit PC funktionstüchtig Das ATLAS DCA75 PRO kann eigenständig arbeiten oder mit einem PC verbunden werden. Wie auch immer, das DCA Pro wird automatisch die Komponente und die Kontaktbelegung identifizieren. Außerdem misst es eine Reihe von Komponenteneigenschaften, wie den Transistorfaktor, Ableitungen, MOSFET und IGBT-Spannung. Curve Tracing Wenn das ATLAS DCA75 PRO mit einem PC mit dem beiliegenden USB-Kabel verbunden wird, hat man einen Überblick über eine Reihe von Schwachspannungskurven. Verschiedene Graphen sind nutzbar, weitere folgen: Bipolartransistor Ausgabekennlinie, IC vs VCE Bipolartransistor Verstärkungsfaktoren, hFE vs VCE Bipolartransistor Verstärkungsfaktoren, hFE vs IC MOSFET und IGBT Ausgabefunktion, ID vs VDS MOSFET und IGBT Transferfunktion, ID vs VGS JFET Ausgabefunktion, ID vs VDS JFET Transferfunktion, ID vs VGS Spannungsregulator, VOUT vs VIN Spannungsregulator, IQ vs VIN PN Anschluss I/V Kurven, vorwärts und rückwärts Optionen (für Zener Dioden). Beim Curve tracing werden Testparameter von +/- 12 V, +/- 12 mA eingestellt. Sämtliche curve-tracing Daten können direct in Excel© für weitere Grafikanalysen eingespeist werden. Die Software ist für die Betriebssysteme Windows XP, Vista, 7, 8 and 10 gemacht. LCR45 Ein großartiger LCR Analysator, welcher die passiven Komponenten (Spulen, Kondensatoren und Widerstände) messen kann.Das LCR45 bietet eine erhöhte Messauflösung (besser aks 0.1 uH!). Des Weiteren kann die Test-Frequenz DC manuel oder automatisch auf, 1 kHz, 15 kHz und 200 kHz verändert werden. Nicht hergestellt für schaltungsinterne Messungen. Automatische oder manuelle Komponenten Slektion: Spule, Kondensator oder Widerstand Automatische oder manuelle Test-Frequenz- Selektion: DC, 1 kHz, 15 kHz und 200 kHz Induktivitäten von 0.1 uH bis 10 H Kapazitäten von 0.1 pF bis 10,000 uF Widerstände von 0.1 Ohm bis 2 MOhm Induktivitäten Messung zeigt auch die Spulenwiderstände Zeigt "Component type and values", "Complex Impedance", "Magnitude/Phase" und "Admittance" Test-Frequenz wird für alle Messungen angezeigt Abweichung von 1,5% für Spulen und Kondensatoren (siehe Tabelle für weiterer Details) Abweichung von 1% für Widerständen Tastkopf wird mit 2 mm vergoldeten Steckern und Buchsen komplettiert Vergoldete Prüfspitzen sind austauschbar Lieferumfang LCR45 DCA75 Extra GP23 Batterie Extra AAA Zelle Dual Carry Gehäuse
