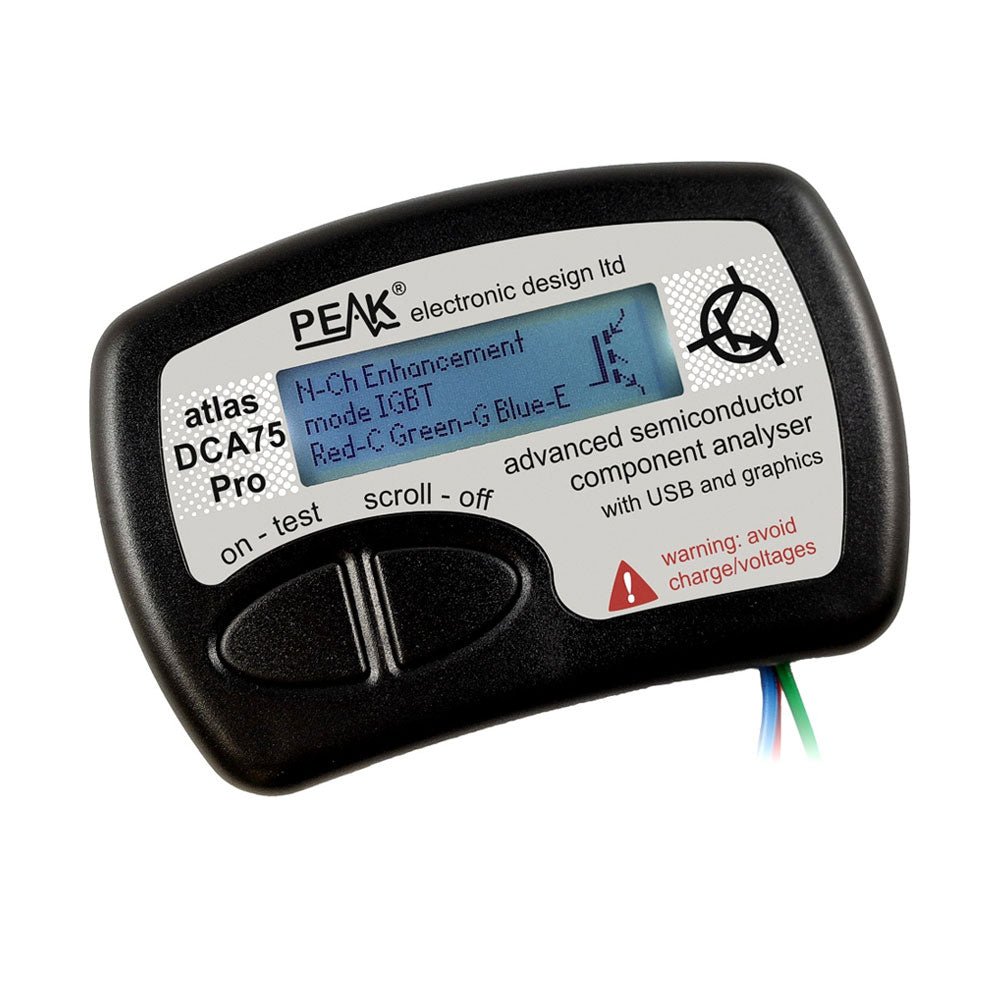

Peak Atlas DCA75 Pro (Advanced Semiconductor Analyzer)

  • HerstellerPeak

Beschreibung

Der DCA75 Pro ist ein großartiges Instrument, das Benutzerfreundlichkeit mit erstaunlichen Funktionen kombiniert. Es kann eine Vielzahl von Halbleitern automatisch identifizieren, Pinbelegungen automatisch identifizieren und detaillierte Parameter messen.

Features

  • Integriertes Grafikdisplay (jetzt mit Hintergrundbeleuchtung) zur Anzeige eines detaillierten Schaltplans der zu testenden Komponente sowie der Pinbelegung und Messdaten.
  • USB-Konnektivität, um Kurvenverfolgung, Datenspeicherung/-abruf und Geräteabgleich auf Ihrem Windows-PC (Windows 7 und höher) zu ermöglichen.
  • Einzelne interne AAA-Alkalizelle für den eigenständigen Betrieb.

Komponentenunterstützung

  • Bipolartransistoren (NPN/PNP inkl. Silizium/Germanium)
  • Darlington-Transistoren (NPN/PNP)
  • Anreicherungsmodus-MOSFETs (N-Kanal und P-Kanal)
  • Verarmungsmodus-MOSFETs (N-Ch und P-Ch)
  • Sperrschicht-FETs (N-Ch und P-Ch). Sowohl symmetrische als auch asymmetrische Typen
  • Erweiterungs-IGBTs (N-Ch und P-Ch)
  • Dioden und Diodennetzwerke (2- und 3-Leiter-Typen)
  • Zenerdioden (bis ca. 9 V)
  • Spannungsregler (bis ca. 8 V)
  • LEDs und Bi-Color-LEDs (2-Leiter- und 3-Leiter-Typen)
  • Niedrigstromempfindliche Triacs und Thyristoren (<10 mA Trigger und Halten)

Messungen

  • BJT-Stromverstärkung (hFE)
  • BJT-Basis-Emitter-Spannung (Vbe)
  • Leckstrom des BJT-Kollektors
  • MOSFET-Ein- und Aus-Gate-Schwellenspannungen
  • MOSFET-Transkonduktanz
  • JFET-Abschnürspannung
  • JFET-Transkonduktanz
  • JFET IDSS (Drainstrom für Vgs=0)
  • IGBT-Ein- und Aus-Gate-Schwellenspannungen
  • IGBT-Transkonduktanz
  • Ausgangsspannung des Spannungsreglers
  • Ruhestromaufnahme des Spannungsreglers
  • Abfallspannung des Spannungsreglers
  • Zenerspannung
  • Spannungsabfall in Vorwärtsrichtung der Diode

Technische Daten

Analyzertyp Halbleiterkomponenten
Komponentenerkennung Automatisch
Pinout-Erkennung Automatisch, beliebig herum verbinden
Anzeigetyp Grafisches LCD (jetzt hintergrundbeleuchtet)
Oberflächentyp USB für optionalen PC-Anschluss
PC-Funktionen Kurvenverfolgung (Windows 7 und höher)
Software Auf USB-Stick für Windows 7 und höher enthalten
Batterie Einzelne AAA-Zelle (im Lieferumfang enthalten)

Lieferumfang

  • Peak Atlas DCA75 Proalysator
  • PC-Software auf einem USB-Stick für Windows 11, 10, 8, 7, XP
  • Micro-USB-Kabel
  • Ausgestattet mit universellen Premium-Hakensonden
  • AAA-Alkalibatterie

Downloads


Produktformular

Der DCA75 Pro ist ein großartiges Instrument, das Benutzerfreundlichkeit mit erstaunlichen Funktionen kombiniert. Es kann eine Vielzahl von Halbleitern automatisch... Weiterlesen

€ 174,95 inkl. MwSt.
Mitglieder € 157,46

      Details

      SKU: 17567
      EAN: 0700621853459

      Beschreibung

      Der DCA75 Pro ist ein großartiges Instrument, das Benutzerfreundlichkeit mit erstaunlichen Funktionen kombiniert. Es kann eine Vielzahl von Halbleitern automatisch identifizieren, Pinbelegungen automatisch identifizieren und detaillierte Parameter messen.

      Features

      • Integriertes Grafikdisplay (jetzt mit Hintergrundbeleuchtung) zur Anzeige eines detaillierten Schaltplans der zu testenden Komponente sowie der Pinbelegung und Messdaten.
      • USB-Konnektivität, um Kurvenverfolgung, Datenspeicherung/-abruf und Geräteabgleich auf Ihrem Windows-PC (Windows 7 und höher) zu ermöglichen.
      • Einzelne interne AAA-Alkalizelle für den eigenständigen Betrieb.

      Komponentenunterstützung

      • Bipolartransistoren (NPN/PNP inkl. Silizium/Germanium)
      • Darlington-Transistoren (NPN/PNP)
      • Anreicherungsmodus-MOSFETs (N-Kanal und P-Kanal)
      • Verarmungsmodus-MOSFETs (N-Ch und P-Ch)
      • Sperrschicht-FETs (N-Ch und P-Ch). Sowohl symmetrische als auch asymmetrische Typen
      • Erweiterungs-IGBTs (N-Ch und P-Ch)
      • Dioden und Diodennetzwerke (2- und 3-Leiter-Typen)
      • Zenerdioden (bis ca. 9 V)
      • Spannungsregler (bis ca. 8 V)
      • LEDs und Bi-Color-LEDs (2-Leiter- und 3-Leiter-Typen)
      • Niedrigstromempfindliche Triacs und Thyristoren (<10 mA Trigger und Halten)

      Messungen

      • BJT-Stromverstärkung (hFE)
      • BJT-Basis-Emitter-Spannung (Vbe)
      • Leckstrom des BJT-Kollektors
      • MOSFET-Ein- und Aus-Gate-Schwellenspannungen
      • MOSFET-Transkonduktanz
      • JFET-Abschnürspannung
      • JFET-Transkonduktanz
      • JFET IDSS (Drainstrom für Vgs=0)
      • IGBT-Ein- und Aus-Gate-Schwellenspannungen
      • IGBT-Transkonduktanz
      • Ausgangsspannung des Spannungsreglers
      • Ruhestromaufnahme des Spannungsreglers
      • Abfallspannung des Spannungsreglers
      • Zenerspannung
      • Spannungsabfall in Vorwärtsrichtung der Diode

      Technische Daten

      Analyzertyp Halbleiterkomponenten
      Komponentenerkennung Automatisch
      Pinout-Erkennung Automatisch, beliebig herum verbinden
      Anzeigetyp Grafisches LCD (jetzt hintergrundbeleuchtet)
      Oberflächentyp USB für optionalen PC-Anschluss
      PC-Funktionen Kurvenverfolgung (Windows 7 und höher)
      Software Auf USB-Stick für Windows 7 und höher enthalten
      Batterie Einzelne AAA-Zelle (im Lieferumfang enthalten)

      Lieferumfang

      • Peak Atlas DCA75 Proalysator
      • PC-Software auf einem USB-Stick für Windows 11, 10, 8, 7, XP
      • Micro-USB-Kabel
      • Ausgestattet mit universellen Premium-Hakensonden
      • AAA-Alkalibatterie

      Downloads
