Mit diesen Jumperdrähten (Länge: 20 cm) können Sie einen Raspberry Pi oder einen Arduino mit Breadboards verbinden. Jedes Kabel besteht aus 40 einzelnen Drähten/Stiften, die auch getrennt werden können. Lieferumfang  1x 40-polige Buchse auf Buchse 1x 40-poliger Stecker auf Stecker 1x 40-polig Stecker auf Buchse

Lesen (+) (–)

EU-Netzteil für Arduino Uno (9 V, 1 A)

Lesen (+) (–)

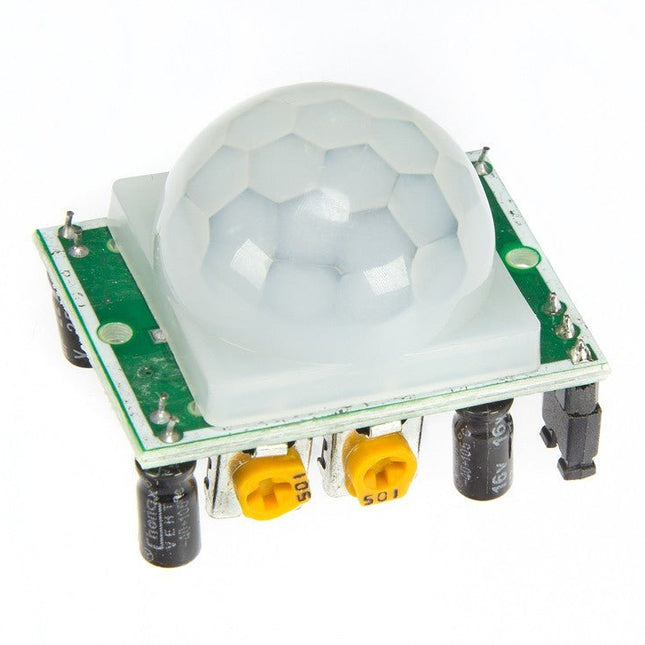

HC-SR501 erkennt automatisch Licht für verschiedene Anwendungen (im Haus, Keller, Außenbereich, Lager, Garage usw.) für Lüftersteuerung, Alarm usw. Merkmale Automatische Infraroterkennung (LHI778-Sondendesign) Der Ausgang geht auf High, wenn Objekte in den Erfassungsbereich gelangen, und kehrt automatisch auf Low zurück, wenn das Objekt ihn verlässt Optionale lichtempfindliche Steuerung Optionale Temperaturkompensation Triggermodus-Jumper L: Nicht wiederholbar / Verzögerungsmodus: Der Sensor geht nach der Verzögerung auf Low, unabhängig von der Anwesenheit des Objekts. H: Wiederholbar: Der Sensor bleibt hoch, solange während der Verzögerungszeit ein Objekt erkannt wird. Großer Betriebsspannungsbereich Mikro-Verstärkerleistung Hohes Ausgangssignal: Einfaches Andocken an die verschiedenen Schaltungstypen. Infrarot-Technologie (LHI778-Sondendesign) Hohe Empfindlichkeit | hohe Zuverlässigkeit Besonders für batteriebetriebene Produkte weit verbreitet Spezifikationen Stromspannung 4,8 V – 20 V Strom (Leerlauf) <50 µA Logikausgang 3,3V / 0V Verzögerungszeit 0,3 s – 200 s, benutzerdefiniert bis zu 10 Min Sperrzeit 2,5 s (Standard) Auslösen wiederholen: L = deaktivieren, H = aktivieren Erfassungsbereich <120°, innerhalb von 7 m Temperatur – 15 ~ +70 °C Abmessungen 32x24mm Schraube-Schraube 28 mm, M2 Linsendurchmesser: 23 mm

Lesen (+) (–)

Es ist möglich, den Cytron 25Amp 7-58 V High Voltage DC Motor Driver über PWM- und DIR-Eingänge zu steuern. Die Eingangslogikspannung reicht von 1,8 V bis 30 V und das Board ist mit einer Vielzahl von Host-Controllern (wie Arduino, Raspberry Pi, PLC) kompatibel. Wenn Sie den Motor nicht programmieren möchten, um ihn zu steuern, besteht die Möglichkeit, den Motorcontroller über einen Potentiometer (Geschwindigkeit) und einen Schalter (Richtung) zu steuern. Sie können den Motor auch schnell und bequem mit den onboard Testtasten und Motor Output-LEDs testen, ohne den Host-Controller anschließen zu müssen. Der Host-Controller kann mit dem Buck-Regler mit 5 V Ausgangsspannung betrieben werden. Dies ist insbesondere bei Hochspannungsanwendungen nützlich, bei denen keine zusätzliche Stromquelle oder Hochspannungsbuckregler benötigt werden. Dieser Motorcontroller verfügt auch über verschiedene Schutzfunktionen. Wenn der Motor blockiert oder Sie einen zu großen Motor angeschlossen haben, wird der Überstromschutz die Platine schützen und vor Beschädigung schützen. Wenn der Motor versucht, einen Strom zu ziehen, der höher ist als der Motorcontroller unterstützen kann, wird der Motorstrom auf den maximalen Schwellenwert begrenzt. Unterstützt durch den Temperaturschutz, hängt der maximale Strombegrenzungsschwellenwert von der Boardtemperatur ab. Je höher die Boardtemperatur, desto niedriger der Strombegrenzungsschwellenwert. Hinweis: Die Stromversorgung hat keinen Schutz gegen Rückwärtsspannung. Das Anschließen der Batterie in umgekehrter Polarität beschädigt den Motorcontroller unverzüglich. Features Bidirektionale Steuerung für einen gebürsteten Gleichstrommotor Betriebsspannung: DC 7 V bis 58 V Maximaler Motorstrom: 25 A Dauer, 60 A Spitze 5 V Ausgang für den Host-Controller (max. 250 mA) Tasten für schnelle Tests LEDs für den Zustand des Motorausgangs Dualer Eingangsmodus: PWM/DIR oder Potentiometer/Schalter-Eingang PWM/DIR-Eingänge kompatibel mit 1,8 V, 3,3 V, 5 V, 12 V und 24 V Logik (Arduino, Raspberry Pi, PLC, usw.) PWM-Frequenz bis zu 40 kHz (Ausgangsfrequenz ist auf 16 kHz festgelegt) Überstromschutz mit aktivem Strombegrenzung Temperaturschutz Unterspannungsabschaltung Lieferumfang  1 × MD25HV (Motor-Treiber-Board) 1 × Potentiometer mit Steckverbinder 1 × Kippschalter mit Steckverbinder 4 × Nylon-PCB-Stützen/Abstandshalter Downloads Datenblatt Beispielcode

Lesen (+) (–)

Pixy2 can be taught to detect objects by the press of a button. It is equipped with a new line detection algorithm to use on line-following robots. It can learn to recognize intersection and follow road signs. Pixy2 comes with various cables so that you can connect it with an Arduino or a Raspberry Pi out of the box. Furthermore, the I/O port offers several interfaces (SOI, I²C, UART, USB) to plug your Pixy2 in most boards. Downloads Documentation Projects Software

Lesen (+) (–)

Merkmale Größe: 0,96 Zoll Auflösung: 128 x 64 Sichtbarer Winkel: >160 ° Eingangsspannung: 3,3 V ~ 6 V Breite Spannungsunterstützung: 3,3 V, 5 V Betrachtungswinkel: >160 Nur 2 I/O Ports zur Steuerung erforderlich Laufwerk-IC: SSD1306 Betriebstemperatur: -30 °C bis 80 °C OLED-Vorteile Kleineres Volumen Extrem niedriger Stromverbrauch Hoher Kontrast Display-Punkt selbstleuchtend Breite Spannungsunterstützung Unabhängige Kommunikationsmethode über SPI oder IIC 128x64 Punktmatrix Breiter Sichtwinkel: maximaler Sichtwinkel 160° Industrietaugliche Betriebstemperatur: -30 ~ 70 °C Warnung: Das Glas des Displays ist sehr dünn, bitte seien Sie vorsichtig bei der Verwendung. Wenn das Glas zerbrochen ist, wird das Display nicht richtig funktionieren.

Lesen (+) (–)

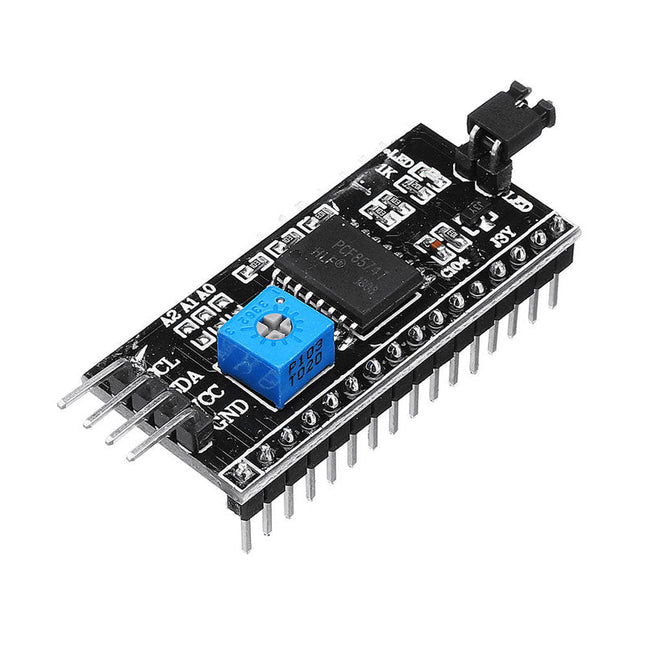

Dies ist eine weitere großartige serielle IIC/I²C/TWI/SPI-Schnittstelle. Da die Pin-Ressourcen des Controllers begrenzt sind, kann Ihr Projekt möglicherweise nicht die normale LCD-Abschirmung verwenden, nachdem es mit einer bestimmten Anzahl von Sensoren oder einer SD-Karte verbunden ist. Mit diesem I²C-Schnittstellenmodul können Sie jedoch die Datenanzeige über nur 2 Drähte realisieren. Wenn Sie bereits I²C-Geräte in Ihrem Projekt haben, kostet dieses LCD-Modul tatsächlich überhaupt keine Ressourcen mehr. Es ist fantastisch für basierte Projekte. I²C-Adresse: 0X20~0X27 (die ursprüngliche Adresse ist 0X20, Sie können sie selbst ändern) Die Hintergrundbeleuchtung und der Kontrast werden per Potentiometer eingestellt Kommt mit 2 IIC-Schnittstellen, die über Dupont Line oder ein IIC-dediziertes Kabel verbunden werden können I²C-Adresse: 0x27 (I²C-Adresse: 0X20~0X27 (die ursprüngliche Adresse ist 0X27, Sie können sie selbst ändern) Spezifikationen Kompatibel für 1602 LCD Versorgungsspannung: 5V Gewicht: 5g Größe: 5,5 x 2,3 x 1,4 cm

Lesen (+) (–)

miniSD-Kartenmodul

Lesen (+) (–)

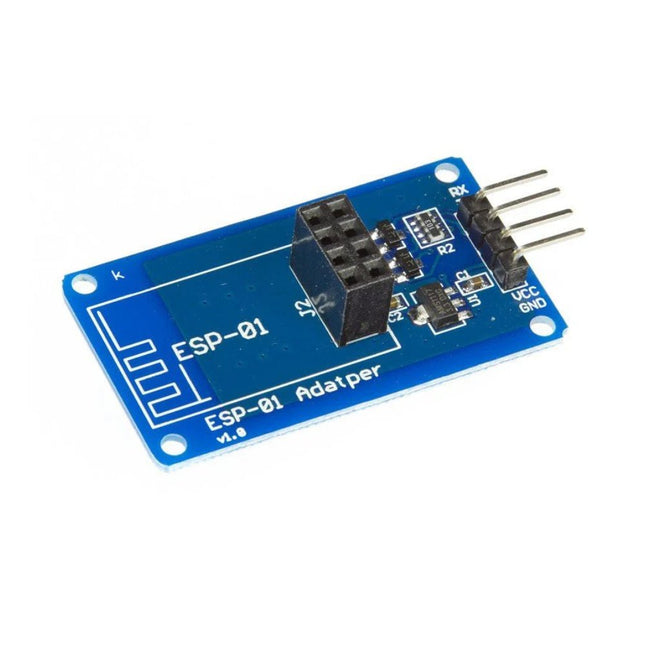

Der ESP-01-Adapter 3,3–5 V ist die ideale Lösung für den Anschluss eines ESP-01 ESP8266-Moduls an ein 5-V-System wie Arduino Uno. Features Adaptermodul für ESP-01 Wi-Fi-Modul 3,3-V-Spannungsregler und Onboard-Pegelwandler für die einfache Verwendung von 5-V-Mikrocontrollern mit dem ESP-01 Wi-Fi-Modul Kompatibel mit Uno R3 4,5~5,5 V (integrierter 3,3 V LDO-Regler) Logikspannung der Schnittstelle: 3,3-5 V kompatibel (On-Board-Pegelumsetzung) Stromstärke: 0-240 mA

Lesen (+) (–)

Das herkömmliche 16x2-LCD benötigt bis zu 10 I/O-Pins zur Anzeige, und das 16x2-LCD mit RGB-Hintergrundbeleuchtung benötigt zusätzlich 3 Pins zur Steuerung der Hintergrundbeleuchtungsfarbe. Dies wird viele I/O-Pins auf der Hauptsteuerplatine beanspruchen, insbesondere bei Entwicklungsplatinen mit weniger I/O-Ressourcen wie Arduino und Raspberry Pi. Mithilfe des Grove I2C-Anschlusses werden nur 2 Signal-Pins und 2 Strom-Pins benötigt. Sie müssen sich nicht einmal darum kümmern, wie Sie diese Pins anschließen. Schließen Sie ihn einfach über das Grove-Kabel an die I2C-Schnittstelle von Seeeduino oder Arduino/Raspberry Pi+Baseshield an. Keine komplizierte Verkabelung, kein Löten, keine Angst vor einem Durchbrennen des LCD durch den falschen Strombegrenzungswiderstand. Kinderleicht. Spezifikationen Abmessungen: 83 mm x 44 mm x 13 mm Gewicht: 42 g Batterie: Ausschließen Eingangsspannung: 5 V

Lesen (+) (–)

Das RGB Matrixmodul ist mit 4096 LED‘s bestückt und zeichnet sich durch ein besonders kleines Rastermaß von nur 3mm aus. Hierdurch eignet es sich hervorragend für bildliche Darstellungen. Auch Videosequenzen können wiedergegeben werden. Das Modul wird mit den notwendigen Kabeln geliefert. Es eignet sich hervorragend in Kombinationen mit Einplatinencomputern wie den Raspberry Pi, Arduino, BBC Microbit und vielen mehr. Technische Daten Display-Typ RGB-LED Auflösung 64 x 64 Anzahl 4096 LEDs LED Größe 3 mm Pitch Versorgungsspannung 5 V Max. Leistungsaufnahme 40 W Ansteurung 1/32 Scan Betriebstemperatur -20 °C - 55 °C Sichtwinkel 140° Pixeldichte 111111 Pixel / m² Abmessungen 192 mm x 192 mm x 14 mm Gewicht 246 g Lieferumfang LED-Matrix, Kabel Downloads Datasheet Manual

Lesen (+) (–)

Der BME680 ist der neue, kompakte Umgebungssensor mit integrierter Sensorik für Luftfeuchtigkeit, Druck, Temperatur und Luftqualität. Die digitalen Schnittstellen I²C und SPI ermöglichen zudem ein einfaches und schnelles Auslesen der Messwerte. Technische Daten Digitale Schnittstellen I²C, SPI Betriebsspannung 3-5 V Kompatibel mit Arduino, Raspberry Pi Abmessungen 30 x 14 x 10 mm Gewicht 10 g Luftfeuchtigkeitssensor Reaktionsgeschwindigkeit 8s Toleranz ± 3% Hysterese ≤ 1,5% Drucksensor Druckbereich 300-1100 hPa Relative Genauigkeit ± 0,12 hPa Absolute Genauigkeit ± 1 hPa Temperatursensor Arbeitsbereich -40°C - 85°C Vollständige Genauigkeit 0°C - 65°C Luftgütesensor Reaktionsgeschwindigkeit 1s Downloads Datenblatt Handbuch

Lesen (+) (–)

Dies ist ein Bausatz für einen Schwenk-Neige-Mechanismus, der speziell für Pixy2 entwickelt wurde. Nachdem Sie den Bausatz zusammengebaut und an Pixy2 angeschlossen haben, können Sie mit der Schwenk-Neige-Demo farbige Objekte verfolgen. Es umfasst zwei lasergeschnittene Kunststoffteile für die Basis, zwei verschiedene Servos für die Schwenk- und Neigeachsen sowie sämtliche Montageteile und Kabelbinder, die Sie zur Montage benötigen. Merkmale Der Schwenk-Neige-Mechanismus für Pixy2 wurde neu gestaltet und ist nun kleiner und schneller als der Schwenk-Neige-Mechanismus des ursprünglichen Pixy. Die gesamte erforderliche Hardware ist im Lieferumfang enthalten. Die Schwenk-Neige-Basis wird mit einem Arduino-kompatiblen Lochmuster direkt an einem Arduino befestigt und umfasst Abstandshalter und Befestigungselemente. Es werden mehrere Schwenk-Neige-Demos bereitgestellt, die entweder mit Arduino, Raspberry Pi oder eigenständig (ohne Controller) ausgeführt werden können. Komplette Montageanleitung

Lesen (+) (–)

Dieses Display entspricht der Norm Nokia 5110 und ist damit ideal zum Anzeigen von Messwertdaten bzw. Messwertgraphen bei einem Mikrocontroller oder einem Einplatinencomputer. Zusätzlich ist es zu allen Raspberry Pi, Arduino, CubieBoard, Banana Pi und Mikrocontrollern kompatibel – ohne zusätzlichen Aufwand. Technische Daten Chipsatz Philips PCD8544 Schnittstelle SPI Auflösung 84 x 48 Pixel Spannungsversorgung 2,7-3,3 V Besondere Merkmale Hintergrundbeleuchtung Kompatibel mit Raspberry Pi, Arduino, CubieBoard, Banana Pi und Mikrocontroller Abmessungen 45 x 45 x 14 mm Gewicht 14 g

Lesen (+) (–)

STEMTera ist ein programmierbares Steckplatinenmodul, kompatibel mit Arduino Uno. Es sind zwei Mikrocontroller integriert: ATmega328P und ATmega32U2. Die I/Os (40 mA pro Pin) sind ohne Verkabelung zugänglich. Die Unterseite der Platine (112 x 80 x 17 mm) ist LEGO-kompatibel. Technische Daten Pin-zu-Pin-kompatibel mit Arduino Uno Mechanisch kompatibel mit LEGO-Steinen Zwei Mikrocontroller (41 I/O, davon 9 als PWM) USB-Schnittstelle mit ATmega32U2 über LUFA (Lightweight USB Framework for AVRs) für Tastatur, Joystick, MIDI usw. Programmierung mit der Arduino IDE (Micro-USB) Reset-Taste, 4 LEDs (inkl. TX, RX, Power), Power Anschluss Stromversorgung über Micro-USB oder 7...20 V DC auf Sockel 5,5 x 2,1 mm (+ Center) Mehrere Programmierumgebungen: Atmel Studio Arduino IDE AVR-GCC AVR-GCC mit LUFA-Bibliothek Scratch usw. Mikrocontroller ATmega328P: 14 I/O-Pins, darunter 6 PWM 6 analoge Eingänge (10-Bit-ADC) I²C, SPI und seriell Interrupt Controller ATmega32U2: 21 I/O-Pins Flash-Speicher: 32 KB SRAM: 2 KB EEPROM: 1 KB Takt: 16 MHz Downloads Beginner's Guide

Lesen (+) (–)

Set mit 4 extra langen Stiftleisten (Stifte 15 mm). 1x 6-polig 2x 8 Pins 1x 10-polig Verwendbar für Arduino und andere Projekte.

Lesen (+) (–)

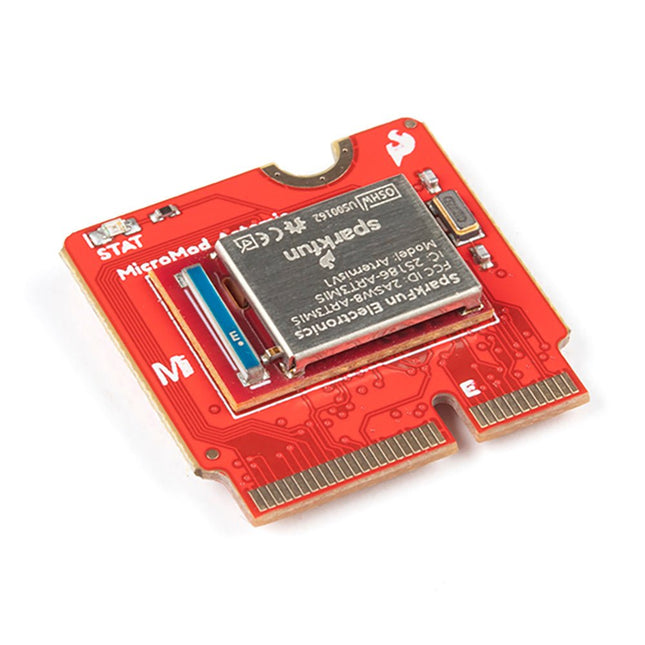

Mit einem Cortex-M4F mit BLE 5.0, der mit bis zu 96MHz läuft und mit so wenig Strom wie 6uA pro MHz (weniger als 5mW), ermöglicht der M.2 MicroMod-Anschluss das Einstecken eines MicroMod Carrier Boards mit beliebig vielen Peripheriegeräten. Werfen wir einen Blick darauf, was dieses Prozessorboard zu bieten hat! Wenn Sie Machine-Learning-Fähigkeiten, Bluetooth, I2C-Funktionalität zur Verbindung mit all unseren erstaunlichen Qwiic-Boards und mehr benötigen, ist der Artemis-Prozessor die perfekte Wahl für Ihr MicroMod Carrier Board. Das Herzstück des Artemis-Moduls von SparkFun ist der Apollo3-Prozessor von Ambiq Micro, dessen ultra-effizienter ARM Cortex-M4F-Prozessor so spezifiziert ist, dass TensorFlow Lite mit nur 6uA/MHz läuft. Wir haben zwei I2C-Busse, acht GPIO, dedizierte Digital-, Analog- und PWM-Pins, mehrere SPI sowie QuadSPI und Bluetooth dazu geroutet. Mit diesem Prozessor können Sie wirklich nichts falsch machen. Schnappen Sie sich noch heute einen, besorgen Sie sich ein kompatibles Trägerboard und legen Sie los! Features 1 M Flash / 384 k RAM 48 MHz / 96 MHz Turbo verfügbar 6uA/MHz (arbeitet mit weniger als 5mW bei vollem Betrieb) 48 GPIO - alle interruptfähig 31 PWM-Kanäle Eingebauter BLE-Funk und Antenne 10 ADC-Kanäle mit 14-Bit-Präzision mit bis zu 2,67 Millionen Abtastungen pro Sekunde effektiv und kontinuierlich, Multi-Slot-Abtastrate 2 Kanal-Differenzial-ADC 2 UARTs 6 I2C-Busse 6 SPI-Busse 2/4/8-Bit-SPI-Bus PDM-Schnittstelle I2S-Schnittstelle Sichere 'Smart Card'-Schnittstelle FCC/IC/CE zertifiziert (ID-Nummer 2ASW8-ART3MIS) 1x USB dediziert für Programmierung und Debugging 1x UART mit Flusskontrolle 2 x I2C 1 x SPI 1 x Quad-SPI 8 x Schnelle GPIO 2 x Digitale Pins 2 x Analoge Pins 2 x PWM 1 x Differential ADC Paar Status-LED VIN-Pegel ADC

Lesen (+) (–)

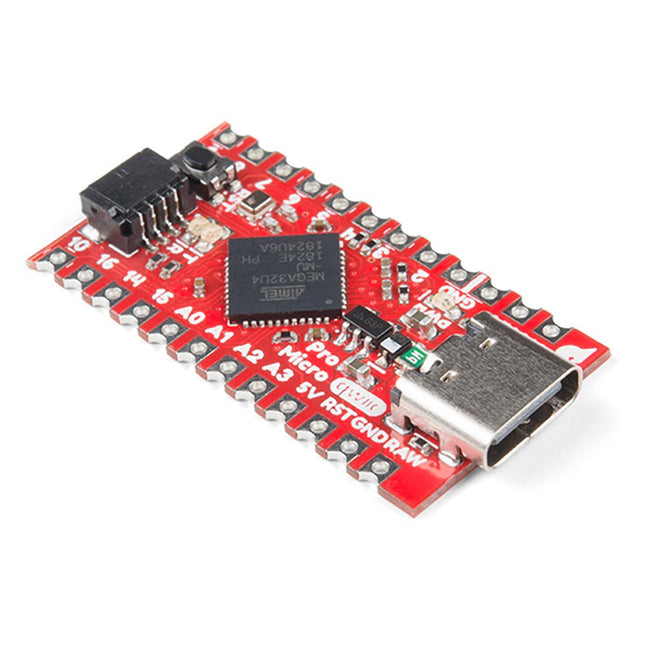

Dieses winzig kleine Board beherrscht all die netten Arduino-Tricks, die Sie kennen: neun Kanäle mit 10-Bit-ADC, fünf PWM-Pins, 12 DIOs sowie die seriellen Hardware-Anschlüsse Rx und Tx. Mit einer Betriebsspannung von 5 V und 16 MHz wird dieses Board Sie sehr an Ihre anderen Lieblings-Arduino-kompatiblen Boards erinnern, aber dieser kleine Kerl kann so ziemlich überall eingesetzt werden. Es ist ein Spannungsregler an Bord, so dass es eine Spannung bis zu 6 VDC annehmen kann. Wenn Sie das Board mit ungeregelter Spannung versorgen, achten Sie darauf, dass Sie den "RAW"-Pin nicht an VCC anschließen. Der Reset-Taster hat den Vorteil, dass man das Board schnell zurücksetzen oder in den Bootloader-Modus versetzen kann, ohne ein Stück des Jumper-Drahtes herausnehmen zu müssen. Der USB-Micro-B-Stecker wurde durch den USB-Typ-C-Stecker ersetzt. Die Durchgangslöcher sind mit Pads versehen. Die Through-Hole-Pads haben für jeden Pin wulstige Kanten, um ein niedrigeres Profil in Ihren Projekten zu erreichen, falls Sie sich entscheiden, es in eine andere Baugruppe während der Produktion einzubauen. Schließlich befindet sich auf der Unterseite des Boards ein Qwiic-Anschluss, um Qwiic-fähige I2C-Geräte einfach in Ihre Projekte einzubinden! Features ATmega32U4 läuft mit 5 V / 16 MHz AP2112 3,3 V Spannungsregler Unterstützt unter Arduino IDE v1.0.1+ On-Board-USB-C-Anschluss für die Programmierung PTH Pads w/ Castellated Edges 9 x 10-Bit-ADC-Pins 12 x digitale E/As (5 sind PWM-fähig) Hardware Serielle Anschlüsse UART (d.h. Rx und Tx) Qwiic-Anschluss für I2C SPI Kleines Arduino-kompatibles Board Rückstelltaste Abmessungen: 1.3in x 0.7in

Lesen (+) (–)

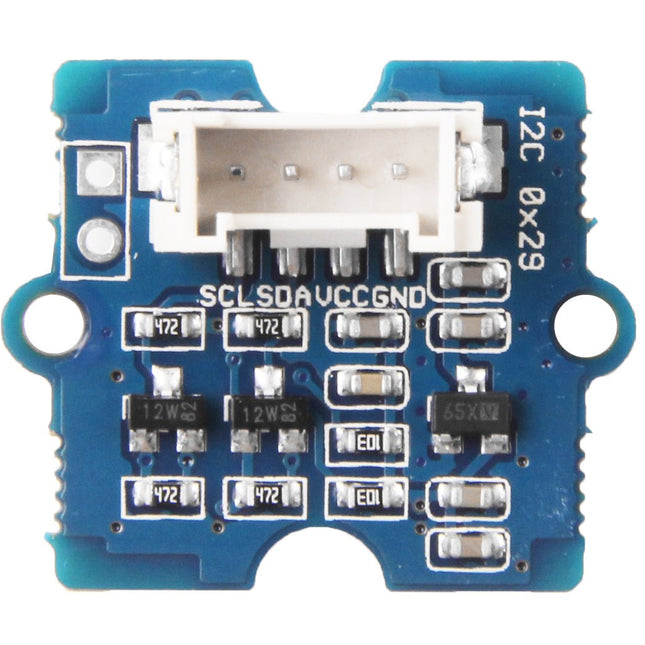

Der Grove Time of Flight-Distanzsensor VL53L0X ist ein schneller, hochpräziser Distanzsensor mit großer Reichweite basierend auf VL53L0X . Das VL53L0X ist ein Time-of-Flight (ToF) Laser-Entfernungsmessungsmodul der neuen Generation und eines der kleinsten auf dem heutigen Markt. Es bietet genaue Entfernungsmessungen unabhängig von der Zielreflexion und ist damit anderen herkömmlichen Technologien überlegen. Es kann absolute Entfernungen bis zu 2 m messen, was die Leistungsstandards bei der Entfernungsmessung erhöht und verschiedene neue Anwendungen ermöglicht. Der VL53L0X integriert ein hochmodernes SPAD-Array (Single Photon Avalanche Diodes) und bettet die patentierte Flight SenseTM-Technologie der zweiten Generation von ST ein. Der 940 nm VCSEL-Emitter (Vertical-Cavity Surface-Emitting Laser) des VL53L0X ist für das menschliche Auge völlig unsichtbar. In Verbindung mit internen physischen Infrarotfiltern ermöglicht er größere Reichweiten, eine höhere Immunität gegen Umgebungslicht und eine bessere Robustheit gegenüber optischem Übersprechen auf Glas. Merkmale VCSEL-Treiber Entfernungssensor mit fortschrittlichem eingebettetem Mikrocontroller Erweiterte integrierte optische Übersprechkompensation zur Vereinfachung der Deckglasauswahl Sicher für die Augen: Lasergerät der Klasse 1 entspricht der neuesten Norm IEC 60825-1:2014 – 3. Ausgabe Einzelne Stromversorgung I²C-Schnittstelle zur Gerätesteuerung und Datenübertragung Xshutdown (Reset) und GPIO unterbrechen Programmierbare I²C-Adresse Betriebsspannung: 3,3 V / 5 V Arbeitstemperatur: 20 ℃ - 70 ℃ Empfohlener Messabstand: 30 mm - 1000 mm Standard-I²C-Adresse: 0x52 Inbegriffen 1x Grove - Flugzeit-Distanzsensor-VL53L0X 1x Grove-Kabel

Lesen (+) (–)

Verbessern Sie Ihre Arduino-Projekte mit dem Ardi Relay Shield, einer vielseitigen optoisolierten 4-Kanal-Relaisplatine. Dieses Shield ist für den Umgang mit Wechselstrom (250 VV, 7 A) und Gleichstrom (30 V, 10 A) ausgelegt und ermöglicht Ihnen die einfache Steuerung einer Vielzahl elektrischer Geräte. Ausgestattet mit vier LED-Relaisanzeigen bietet das Ardi Relay Shield eine visuelle Rückmeldung über den Status jedes Relais und stellt so sicher, dass Sie informiert bleiben und die Kontrolle über Ihren Stromkreis behalten. Die Abschirmung verfügt außerdem über vier 3-polige Schraubklemmen (NC, NO, COM) für bequeme und sichere Verbindungen. Dieses Shield wurde im Arduino-Formfaktor entwickelt und lässt sich nahtlos in Ihr Arduino Uno integrieren, sodass Sie dessen Funktionen erweitern und interaktive Projekte erstellen können. Ganz gleich, ob Sie Haushaltsgeräte automatisieren, intelligente Systeme bauen oder an industriellen Anwendungen arbeiten, das Ardi Relay Shield ist die zuverlässige Wahl für eine robuste und effiziente Relaissteuerung. Features Optoisoliertes 4-Kanal-Relais für bessere elektrische Isolierung zwischen High- und Low-Side-Spannung. 4x Relaisabschirmung, kompatibel mit 3,3 V- und 5 V-MCU 4 integrierte Status-LEDs zur Anzeige des EIN/AUS-Zustands jedes Relais Hochwertige Relais Bietet NO/NC-Schnittstellen mit Schraubklemmen. Wird direkt auf ArdiPi, Ardi32 oder andere Arduino-kompatiblen Boards montiert Technische Daten Max. Schaltspannung: 250 V AC/30 V DC Max. Schaltstrom: 7 A/10 A Max. Schaltleistung: 2770 VA/240 W Frequenz: 1 Hz Anfänglicher Kontaktwiderstand: 50 mΩ max. bei 6 V DC/1 A Betriebszeit: max. 10 ms Freigabezeit: max. 5 ms Lebenserwartung Elektrik: 100.000 Betätigungen (Nennlast) Lebenserwartung mechanisch: 10.000.000 Betätigungen (ohne Last)

Lesen (+) (–)

Dieses Flash-Speicher-Modul ermöglicht es Ihnen, über die SPI-Schnittstelle Ihres Mikrocontrollers Daten extern zu speichern und zu lesen. Die Ansteuerung des Moduls erfolgt genau wie bei einer herkömmlichen SD-Karte und ist daher besonders einfach. Das Modul eignet sich besonders gut für mobile Aufbauten, bei denen normale SD-Karten aus dem SD-Kartenslot rutschen könnten. Technische Daten Besondere Merkmale 3 V und 5 V Betrieb durch integrierten Spannungswandler Versorgungsspannung Vcc 3-5 V Logiklevel Vcc Schnittstelle SPI Speichergröße 512 MB Taktfrequenz Bis zu 50 MHz Abmessungen 18 x 22 x 12 mm Gewicht 3 g
