Elektor Zenerdioden-Tester

Beschreibung

Der Elektor Zenerdioden-Tester ist im Wesentlichen eine Konstantstromquelle, die in Stufen von 1 bis 50 mA geschaltet werden kann. Er kann verwendet werden, um Z-Dioden bis zu maximal 54 V zu testen. Dank eines 60-V-Step-up-Wandlers kann das Gerät mit den üblichen 5 bis 12 V versorgt werden.

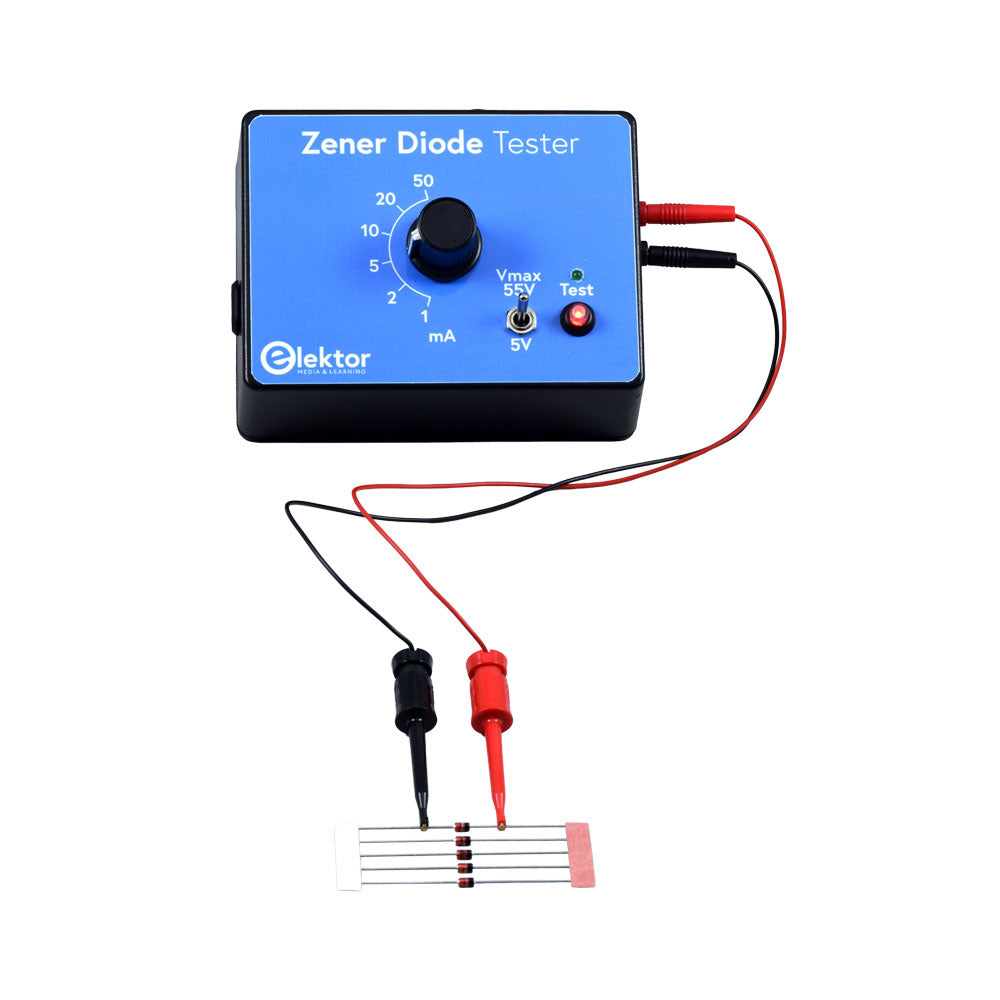

Das Prinzip dieses Testers ist einfach. Eine Z-Diode oder ein anderes DUT (device under test, also ein Prüfling, wie z. B. eine LED) wird über eine einstellbare Stromquelle vorgespannt. Die Spannung über dem DUT kann mit einem Multimeter gemessen werden. Die Spannung der meisten (kleinen) Z-Dioden ist bei einem Strom von 5 mA spezifiziert. Je nach Anwendung kann auch die Spannung bei anderen Strömen interessant sein. Deshalb stehen sechs Stromeinstellungen zur Verfügung: 1, 2, 5, 10, 20 und 50 mA. LEDs sind häufig bei einem Strom von 20 mA spezifiziert.

Getestet werden kann:

  • Ob eine Z-Diode defekt ist (Kurzschluss oder hochohmig).
  • Ob eine Z-Diode die korrekte Z-Spannung aufweist.
  • Wie sich eine Z-Spannung bei unterschiedlichen Strömen verändert.
  • Welche exakte Spannung an einer integrierten Spannungsreferenz anliegt.
  • Ob sich LEDs in einer Reihenschaltung in ihrer Helligkeit unterscheiden (daher der Strom von 20 mA).
  • Wie hoch die Stromverstärkung bei unterschiedlichen Basisströmen in (Leistungs-)Transistoren ist.

Das Kit enthält alle in der Stückliste aufgeführten Teile, einschließlich Platine und Gehäuse.

Technische Daten

Versorgungsspannung 5…12 V/2 A (USB-C)
Versorgungsstrom (Itest = 50 mA) 1,1 A bei 5 V / 412 mA bei 12 V

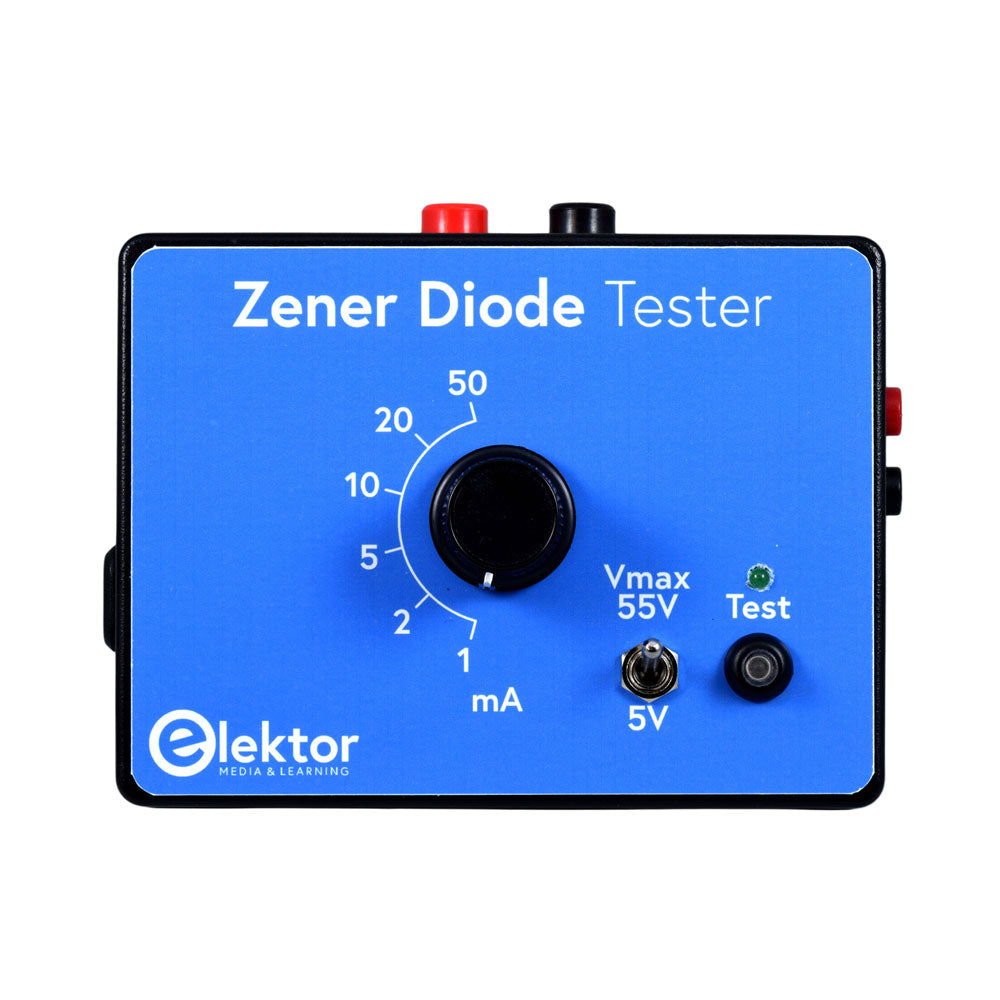

Wählbare Ströme 1, 2, 5, 10, 20 und 50 mA
Max. Prüfspannung >54 V bei Itest ≥1 mA
Max. Ausgangsspannung 60 V bei Itest = 0 mA
Spannungsbegrenzung bei 5 V 4,5 V bei Itest = 1 mA / 5,18 V bei Itest = 50 mA
Gehäuseabmessungen 110 x 82 x 44 mm
Platinengröße 105,4 x 67,3 mm

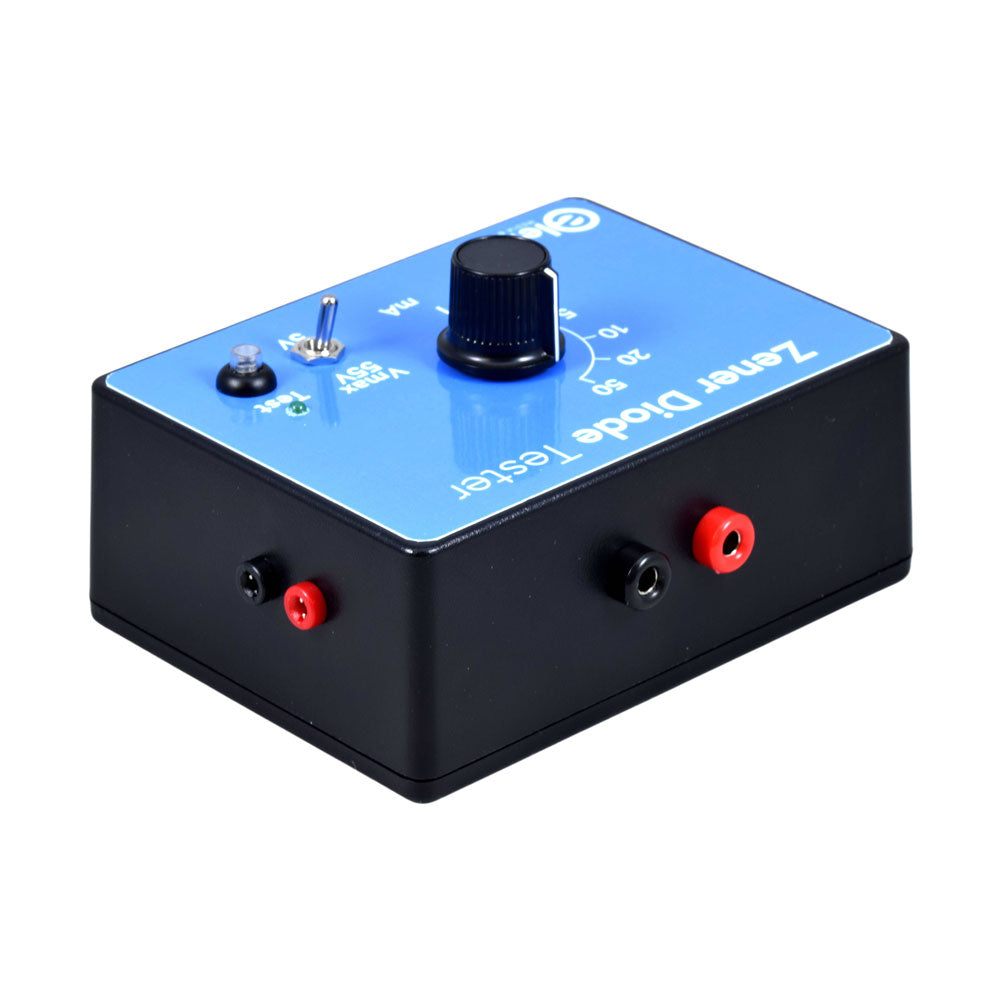

Anschlüsse 4-mm-Bananenbuchsen für Multimeter
2-mm-Bananenbuchsen für Prüfklemmen

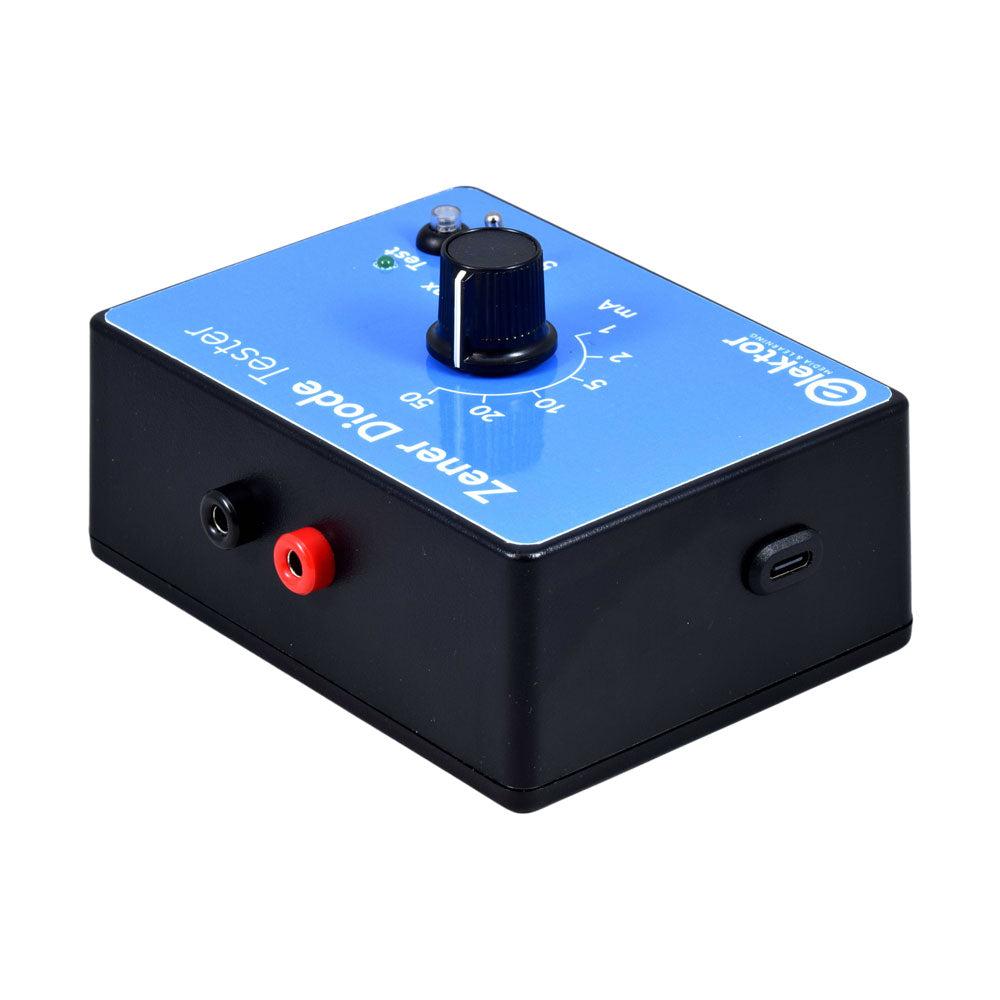

USB-C-Buchse für die Spannungsversorgung

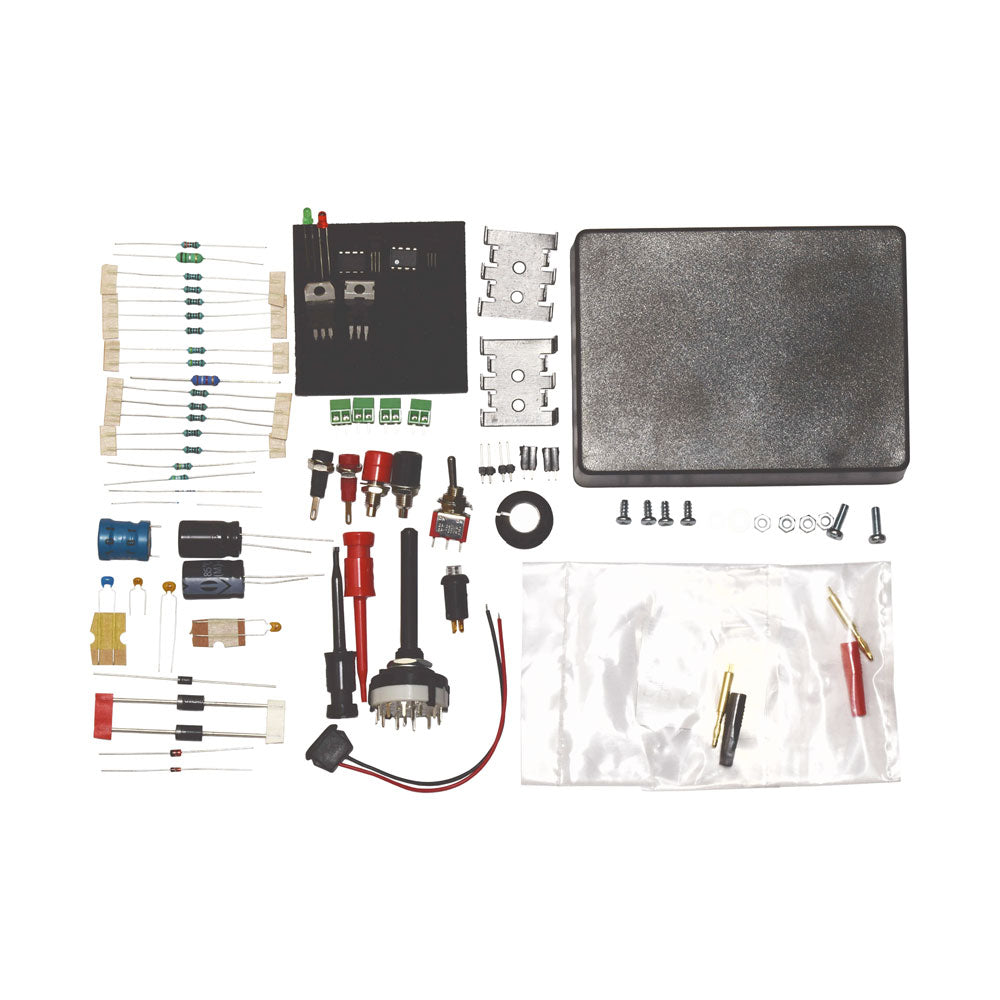

Lieferumfang

Widerstände

  • R1 = 3.3 kΩ, 600 mW, 1%
  • R2 = 0.15 Ω, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R3, R8 = 180 Ω, 600 mW, 1%
  • R4, R6, R16 = 1 kΩ, 600 mW, 1%
  • R5, R19 = 47 kΩ, 600 mW, 1%
  • R7 = 3.9 kΩ, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R9, R10, R12 = 10 kΩ, 600 mW, 1%
  • R11, R13 = 100 Ω, 600 mW 1%
  • R14 = 249 Ω, 600 mW, 1%
  • R15 = 499 Ω, 600 mW, 1%
  • R17 = 2.49 kΩ, 250 mW, 1%
  • R18 = 4.99 kΩ, 250 mW, 1%

Kondensatoren

  • C1 = 470 uF / 35 V, 20%, Ir = 1.86 A, ø 12.5 mm, LS 5 mm, ESR = 0.038 Ω (Panasonic EEUTP1V471)
  • C2 = 1 uF / 100 V, 10%, X7R, LS 5 mm
  • C3 = 2.2 nF / 50 V, 10%, X7R, LS 5 mm
  • C4, C7 = 100 nF / 100 V, 10%, X7R, LS 5 mm
  • C5 = 100 uF / 100 V, 20%, ø 14 mm max., LS 5 mm
  • C6 = 1 nF / 100 V, 10%, X7R, LS 5 mm

Induktor

  • L1 = 100 uH, Irms = 2.4 A, Isat = 3.5 A, 0.09 Ω, radial, pitch 2.5/5/10 mm, ø 14 mm max. (Kemet SBC8-101-242)

Halbleiter

  • D1 = MUR120G, DO-41
  • D2, D4 = STPS3150RL, DO-201AD
  • D3 = Z-diode, 18 V, 1.3 W (BZX85C18)
  • D5 = Z-diode, 5.1 V, 0.5 W (1N5231B)
  • LED1 = LED in pushbutton S1
  • LED2 = LED, green, 3 mm
  • IC1 = MC34063, DIP-8
  • IC2 = LM4040BIZ-5.0/NOPB, TO-92 (TO-226AA-3)
  • IC3 = TL051CP, DIP-8
  • T1 = BC327.25, TO-92
  • T2 = STP40NF10L, TO-220
  • T3 = IRF9510PBF, TO-220
  • T4 = 2N7000, TO-92

Sonstiges

  • K1, K2, S1, S3 = 2-way screw terminal block, LS 3.5 mm, max. 1.5 mm²
  • connected to K1 = USB-C socket, 30 V/3 A, chassis mounted, wired, 9 x 16 mm
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, red (Multicomp 24.102.1)
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, black (Multicomp 24.102.2)
  • Test clip, red, 30 VAC/60 VDC (Hirschmann 931467101)
  • Test clip, black, 30 VAC/60 VDC (Hirschmann 931467100)
  • S1 = Pushbutton, panel mount, SPST-NO, 30 DC/100 mA, with red LED
  • S2 = Rotary Switch, 6 position, 2 pole, 30°, 250 V/150 mA
  • S3 = Toggle switch, panel mount, SPDT, solder lugs, 28 VDC
  • T2, T3 = Heat sink, 15°C/W, FK 214 SA-CB
  • Enclosure Hammond 1591XXSSBK, ABS, 110 x 82 x 44 mm
  • Knob for S2, round shaft 6 mm, ø 21 mm, with indicator line (Multicomp CP-LB21-6-6D)
  • 4 x Self-tapping screw #4-1/4", carbon steel, pan head
  • Banana plug, red, 2 mm, 60 VDC (Multicomp 25.205.1)
  • Banana plug, black, 2 mm, 60 VDC (Multicomp 25.205.2)
  • Banana socket, black 4 mm, panel mount
  • Banana socket, red 4 mm, panel mount
  • for LED1, LED2 = Pin header, 1 x 2, vertical, pitch 2.54 mm
  • for LED1, LED2 = Pin socket, 1 x 2, vertical, pitch 2.54 mm
  • for T2, T3 = M3 screw, 10 mm, steel, pan head
  • 2 x M3 washer, plain, steel
  • 4 x M3 nut
  • for IC1, IC3 = DIP-8 socket
  • Wire, black, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • Wire, red, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • PCB 250772-1 v1.1
