FNIRSI DSO-TC4 (3-in-1) Oszilloskop (10 MHz) + Transistortester + Signalgenerator

Beschreibung

Das FNIRDSI DSO-TC4 ist ein multifunktionales Transistor-Oszilloskop, das sowohl umfassend als auch praktisch ist. Es wurde für den Einsatz in Wartungs- und Forschungsanwendungen entwickelt und vereint Oszilloskop, Transistortester und Signalgenerator in einem Gerät.

Features

  • Ausgestattet mit einem 2,8-Zoll-TFT-Farbdisplay für eine klare und intuitive Anzeige
  • Eingebauter Lithium-Akku mit hoher Kapazität (1500 mAh) und einer Standby-Zeit von bis zu 4 Stunden
  • Kompakt und leicht, ideal für den mobilen Einsatz

Technische Daten

Oszilloskop
Analoge Bandbreite 10 MHz
Echtzeit-Abtastrate 48 MSa/s
Eingangsimpedanz 1 MΩ
Kopplungsmodus AC/DC
Prüfspannungsbereich 1:1-Tastkopf: 80 Vpp (+40 V)
10:1-Tastkopf: 800 Vpp (+400 V)
Vertikale Empfindlichkeit 10 mV/div~10 V/div (X1-Bereich)
Vertikale Auslenkung Einstellbar mit Anzeige
Zeitbasisbereich 50 ns~20 s
Triggermodus Auto/Normal/Single
Triggertyp Rising edge, Falling edge
Triggerpegel Einstellbar mit Anzeige
Wellenform einfrieren Ja (HOLD-Funktion)
Automatische Messung Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle
Transistortester
Transistor Verstärkungsfaktor "hfe"; Basis-Emitter-Spannung „Ube“, Ic/Ie, Kollektor-Emitter-Sperrstrom „Iceo“, Ices, Durchlassspannungsabfall der Schutzdiode „Uf“
Diode Durchlassspannungsabfall <5 V (Durchlassspannungsabfall, Sperrschichtkapazität, Rückwärtsleckstrom)
Zenerdiode 0,01-32 V
Rückwärtsdurchbruchspannung (K-A-A-Testbereich)
Feldeffekttransistor (FET) JFET: Gatekapazität „Cg“, Drainstrom Id unter „Vgs“, Durchlassspannungsabfall der Schutzdiode "Uf"
IGBT: Drainstrom Id unter Vgs, Durchlassspannungsabfall der Schutzdiode Uf
MIOSTET: Schwellenspannung "Vt", Gatekapazität "Cg", Drain-Source-Widerstand "Rds", Durchlassspannungsabfall der Schutzdiode "Uf"
Unidirektionaler Thyristor Triggerspannung <5 V, Gatepegel (Gate-Spannung)
Bidirektionaler Thyristor Triggerstrom <6 mA (Gate-Spannung)
Kondensator 25 pF–100 mF, Kapazitätswert, Verlustfaktor "Vloss"
Widerstand 0,01 Ω-50 MΩ
Induktivität 10 μH-1000 μH, Gleichstromwiderstand
DS18B20 Temperatursensor, Pins: GND, DQ, VDD
DHT11 Temperatur- und Feuchtigkeitssensor, Pins: VDD, DATA, GND
Signalgenerator
Ausgangswellenform Unterstützt 13 Wellenformausgänge
Wellenformfrequenz 0-50 kHz
Rechteckwellen-Tastverhältnis 0-100%
Wellenformamplitude 0,1-3,0 V
Allgemein
Display 2,8" TFT-Farbbildschirm
Hintergrundbeleuchtung Helligkeit einstellbar
Stromversorgung USB-C (5 V/1 A)
Akku 3,7 V/1500 mAh
Sprachen Englisch, Deutsch, Spanisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Koreanisch
Abmessungen 90 x 142 x 27,5 mm
Gewicht 186 g

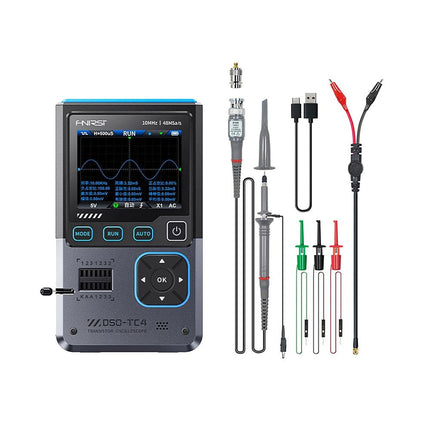

Lieferumfang

  • 1x FNIRSI DSO-TC4 (3-in-1) Oszilloskop (10 MHz)
  • 1x P6100 Oszilloskop-Tastkopf (10x)
  • 1x Krokodilklemmensonde
  • 3x Testhaken
  • 1x Adapter
  • 1x USB-C-Ladekabel
  • 1x Manual

Downloads

Produktformular

Das FNIRDSI DSO-TC4 ist ein multifunktionales Transistor-Oszilloskop, das sowohl umfassend als auch praktisch ist. Es wurde für den Einsatz in... Weiterlesen

€ 89,95 € 64,95 (inkl. MwSt.)
Mitglieder identisch

      Details

      SKU: 21146
      EAN: 021146

      Beschreibung

      Das FNIRDSI DSO-TC4 ist ein multifunktionales Transistor-Oszilloskop, das sowohl umfassend als auch praktisch ist. Es wurde für den Einsatz in Wartungs- und Forschungsanwendungen entwickelt und vereint Oszilloskop, Transistortester und Signalgenerator in einem Gerät.

      Features

      • Ausgestattet mit einem 2,8-Zoll-TFT-Farbdisplay für eine klare und intuitive Anzeige
      • Eingebauter Lithium-Akku mit hoher Kapazität (1500 mAh) und einer Standby-Zeit von bis zu 4 Stunden
      • Kompakt und leicht, ideal für den mobilen Einsatz

      Technische Daten

      Oszilloskop
      Analoge Bandbreite 10 MHz
      Echtzeit-Abtastrate 48 MSa/s
      Eingangsimpedanz 1 MΩ
      Kopplungsmodus AC/DC
      Prüfspannungsbereich 1:1-Tastkopf: 80 Vpp (+40 V)
      10:1-Tastkopf: 800 Vpp (+400 V)
      Vertikale Empfindlichkeit 10 mV/div~10 V/div (X1-Bereich)
      Vertikale Auslenkung Einstellbar mit Anzeige
      Zeitbasisbereich 50 ns~20 s
      Triggermodus Auto/Normal/Single
      Triggertyp Rising edge, Falling edge
      Triggerpegel Einstellbar mit Anzeige
      Wellenform einfrieren Ja (HOLD-Funktion)
      Automatische Messung Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle
      Transistortester
      Transistor Verstärkungsfaktor "hfe"; Basis-Emitter-Spannung „Ube“, Ic/Ie, Kollektor-Emitter-Sperrstrom „Iceo“, Ices, Durchlassspannungsabfall der Schutzdiode „Uf“
      Diode Durchlassspannungsabfall <5 V (Durchlassspannungsabfall, Sperrschichtkapazität, Rückwärtsleckstrom)
      Zenerdiode 0,01-32 V
      Rückwärtsdurchbruchspannung (K-A-A-Testbereich)
      Feldeffekttransistor (FET) JFET: Gatekapazität „Cg“, Drainstrom Id unter „Vgs“, Durchlassspannungsabfall der Schutzdiode "Uf"
      IGBT: Drainstrom Id unter Vgs, Durchlassspannungsabfall der Schutzdiode Uf
      MIOSTET: Schwellenspannung "Vt", Gatekapazität "Cg", Drain-Source-Widerstand "Rds", Durchlassspannungsabfall der Schutzdiode "Uf"
      Unidirektionaler Thyristor Triggerspannung <5 V, Gatepegel (Gate-Spannung)
      Bidirektionaler Thyristor Triggerstrom <6 mA (Gate-Spannung)
      Kondensator 25 pF–100 mF, Kapazitätswert, Verlustfaktor "Vloss"
      Widerstand 0,01 Ω-50 MΩ
      Induktivität 10 μH-1000 μH, Gleichstromwiderstand
      DS18B20 Temperatursensor, Pins: GND, DQ, VDD
      DHT11 Temperatur- und Feuchtigkeitssensor, Pins: VDD, DATA, GND
      Signalgenerator
      Ausgangswellenform Unterstützt 13 Wellenformausgänge
      Wellenformfrequenz 0-50 kHz
      Rechteckwellen-Tastverhältnis 0-100%
      Wellenformamplitude 0,1-3,0 V
      Allgemein
      Display 2,8" TFT-Farbbildschirm
      Hintergrundbeleuchtung Helligkeit einstellbar
      Stromversorgung USB-C (5 V/1 A)
      Akku 3,7 V/1500 mAh
      Sprachen Englisch, Deutsch, Spanisch, Portugiesisch, Russisch, Chinesisch, Japanisch, Koreanisch
      Abmessungen 90 x 142 x 27,5 mm
      Gewicht 186 g

      Lieferumfang

      • 1x FNIRSI DSO-TC4 (3-in-1) Oszilloskop (10 MHz)
      • 1x P6100 Oszilloskop-Tastkopf (10x)
      • 1x Krokodilklemmensonde
      • 3x Testhaken
      • 1x Adapter
      • 1x USB-C-Ladekabel
      • 1x Manual

      Downloads

      Customer Reviews

      Based on 3 reviews
      100%
      (3)
      0%
      (0)
      0%
      (0)
      0%
      (0)
      0%
      (0)
      H
      Horst R.
      Insgesamt gut

      Die Lieferung erfolgte schnell. Formalitäten wie Benachrichtigungen, Rechnung, Tracking-Infos alles bestens.

      Zum FNIRSI DSO-TC4 (3-in-1) :
      Das Gerät funktioniert soweit getestet einwandfrei. Die angegebenen Toleranzen der Messbereiche werden erfüllt. Gegenüber meinem bisherigen T7H besticht das grössere Display und der untere Bereich für C und H (pF, µH) wurde verbessert. Bei mir wurde ein 10 pF Kondenator erkannt obwohl der Hersteller erst einen Grenzwert von 25 pF garantiert. Ebenso wurde eine Induktivität von 25 µH problemlos erkannt. Das zusätzliche (zum T7H) 10 MHz Oszilloskop und der Funktionsgenerator rechtfertigen den Aufpreis allemal.

      G
      Günter
      Hervorragendes Gerät

      Ich hatte das Gerät für Unterwegs bereits 2x im Einsatz.
      Überzeugt haben mich das Handling und die kompakte Größe.
      Super Deal.
      Vielen Dank.
      MfG

      G
      G.F. H.
      FNIRSI DSO-TC4

      Der Teil Oszillograf und der Teil Signalgenerator funktionieren ganz einwand-frei,, aber bei der Spannungsmessung werden nur positive Spannungen angezeigt - bei negativen Spannungen bleibt die Anzeige auf 0,00. Soll das so sein?
      In der Beschreibung wierden als IR- Empfangsdiode die 11 Löchers ( Ziffer 7 ) auf der Vorderseite angeboten - aber dort befindet sich der Signalsummer.
      Bei nahezu baugleichen Geräten im Internet wird als Empfangsstelle für IR-Signale das kleine Loch auf der rechten Seite neben dem USB-Anschluß empfohlen.
      Aber auch dort kam keine Anzeige, obwohl die TV-Fernbedienung einwandfrei funktioniert und bei einem ähnlichen Gerätt die Daten richtig anzeigt. werden.
