Beschreibung

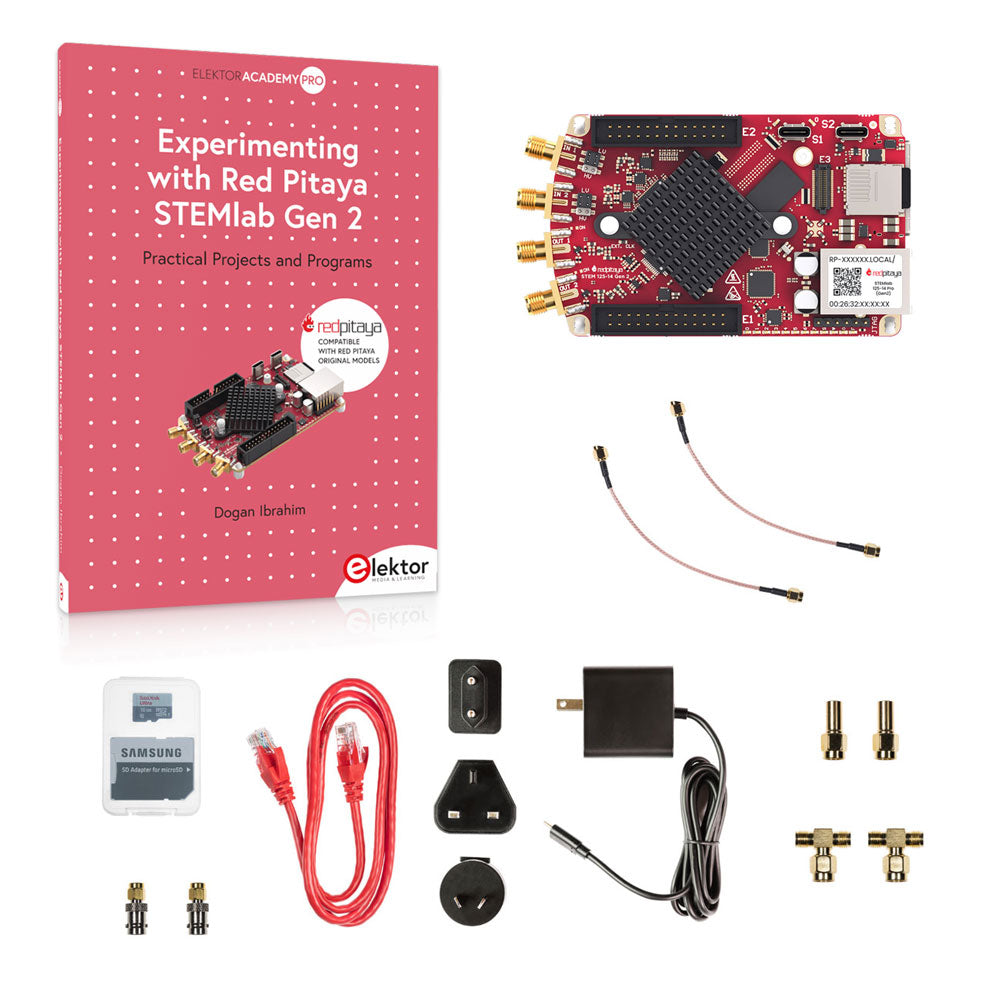

Dieses Bundle enthält das Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit und das neue Buch "Experimenting with Red Pitaya STEMlab Gen 2".
Das Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit ist eine leistungsstarke und flexible Plattform für Signalverarbeitung, Datenerfassung und elektronische Messanwendungen. Dieses Kit wurde für Ingenieure, Entwickler, Forscher und Dozenten konzipiert und bietet alles, was für den Einstieg in die Entwicklung fortschrittlicher Mess- und Steuerungssysteme erforderlich ist.

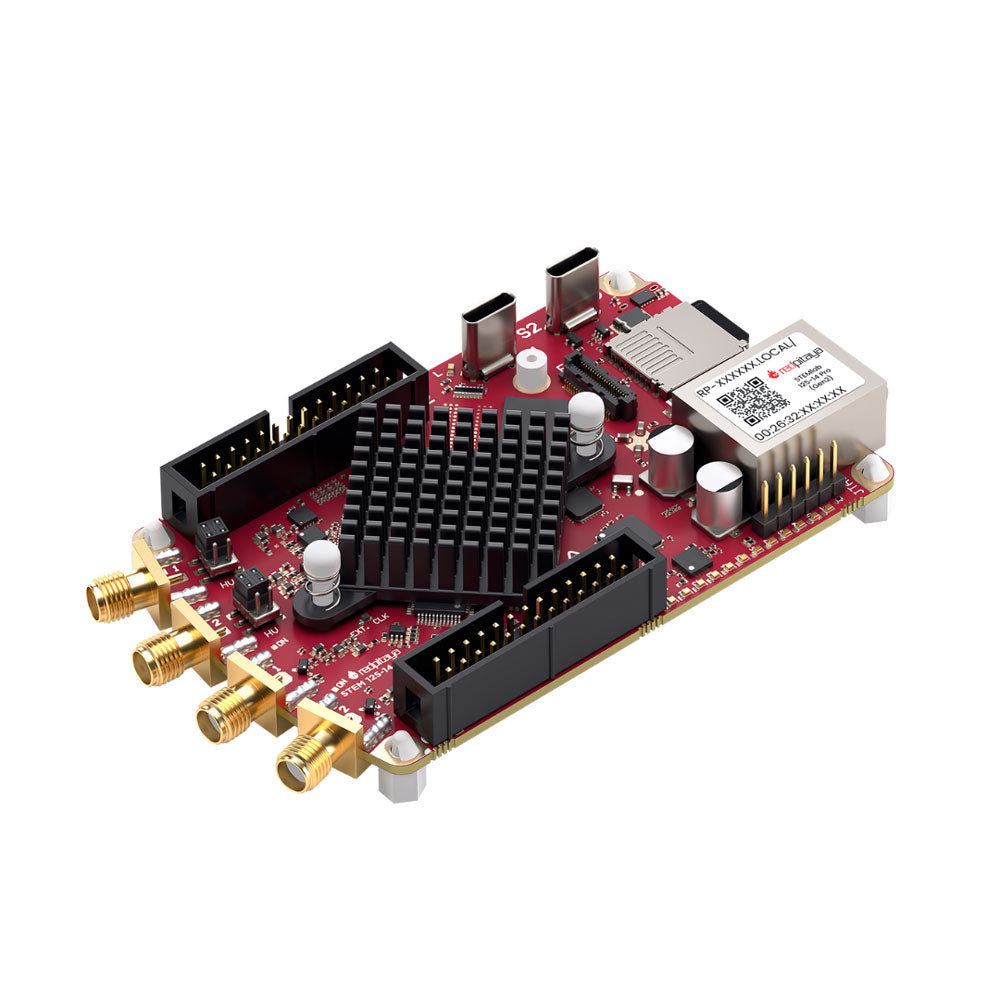

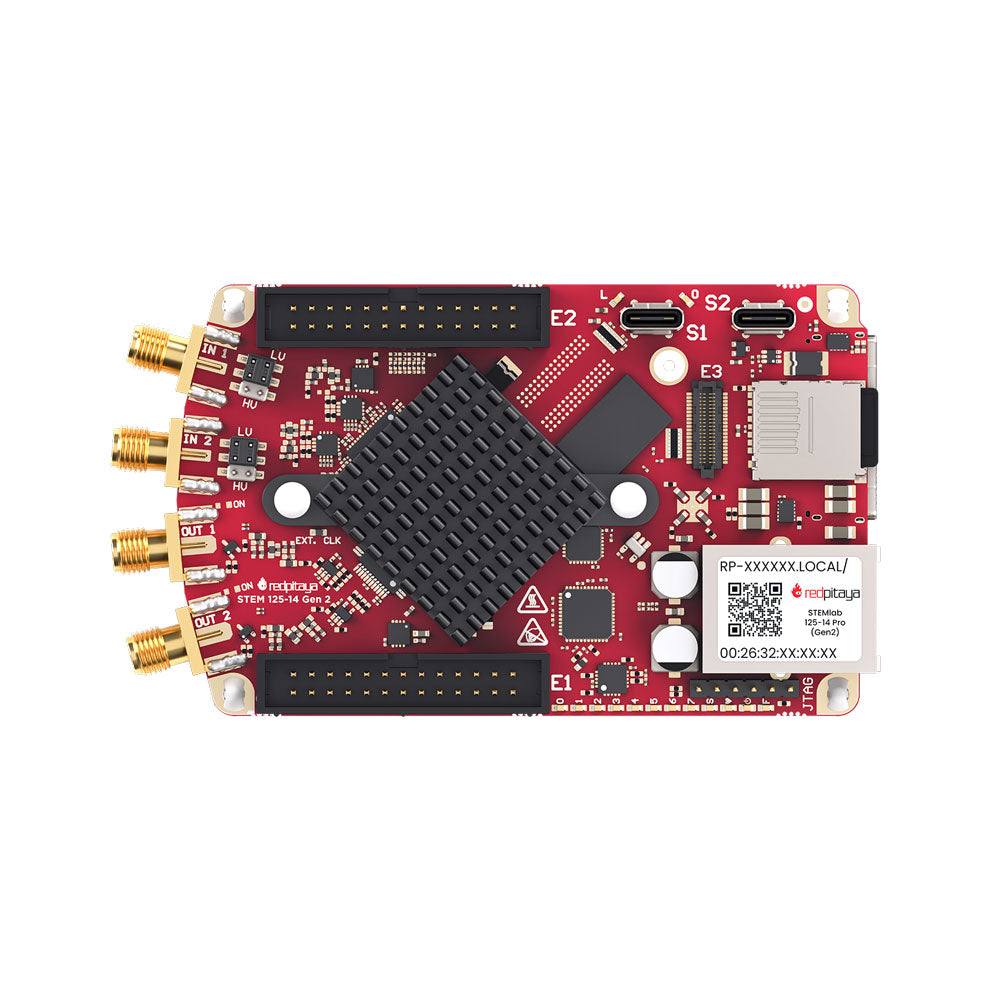

Das Herzstück des Kits ist das STEMlab 125-14 PRO Gen 2-Board, eine verbesserte und ultraleichte Entwicklungsplatine. Angetrieben vom Xilinx Zynq-7010 SoC mit 512 MB RAM kombiniert es die Programmierbarkeit eines FPGAs mit der Rechenleistung eines ARM-Prozessors, um leistungsstarke Messtechnik und kundenspezifische Signalverarbeitungslösungen zu ermöglichen.
Das Board bietet eine 14-Bit-ADC- und DAC-Auflösung, eine Abtastrate von 125 MS/s, einen Eingangsbereich von ±20 V und eine Bandbreite von bis zu 60 MHz. Dank seines verbesserten rauscharmen analogen Frontends, der USB-C-Konnektivität und des kompakten Designs eignet es sich für anspruchsvolle Anwendungen wie HF-Entwicklung, Radarsysteme, Photonikforschung, Software-Defined Radio (SDR) und industrielle Automatisierung.
Das Starter Kit enthält alles notwendige Zubehör für den sofortigen Einsatz: eine microSD-Karte mit vorinstalliertem Betriebssystem, ein Netzteil, ein Ethernet-Kabel für den Fernzugriff, zwei 100-MHz-Oszilloskop-Messspitzen sowie SMA-zu-BNC-Adapter für flexible Signalanschlüsse.
Das Red Pitaya STEMlab 125-14 PRO Gen 2 Starter Kit ist eine hervorragende Plattform für Rapid Prototyping, FPGA-Entwicklung, Messtechnik und fortgeschrittene Elektronikversuche.

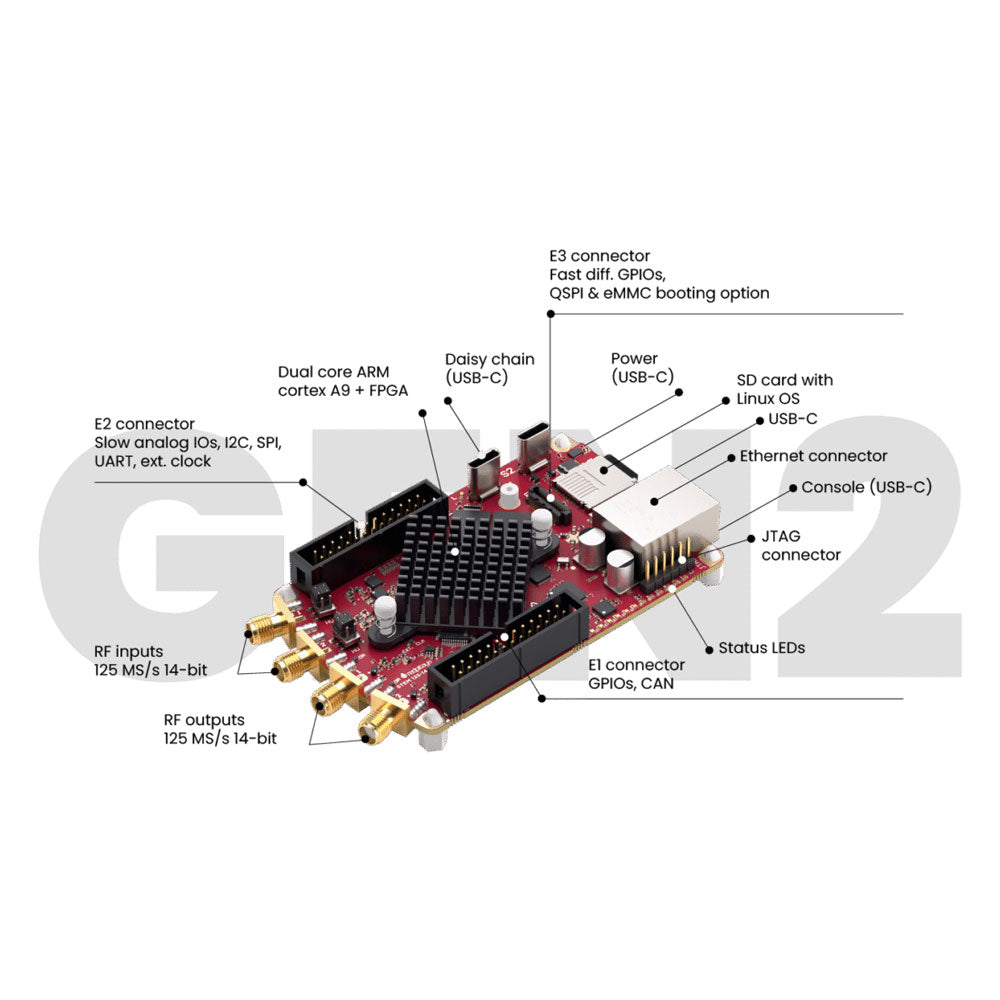

Features
- 14-Bit-ADC- und DAC-Auflösung
- Abtastrate: 125 MS/s
- Eingangsspannungsbereich: ±20 V
- Bandbreite: Bis zu 60 MHz
- Xilinx Zynq-7010 SoC (FPGA + ARM-Prozessor)
- 512 MB RAM
- Rauscharme analoge Front- und Backends
Anwendungen
- HF-Entwicklung und -Test
- Radar- und drahtlose Systeme
- Software Defined Radio (SDR)
- Photonik und optische Forschung
- Industrielle Automatisierungs- und Steuerungssysteme
- Signalanalyse und -instrumentierung
- Schnelles Prototyping elektronischer Bauteile Messsysteme
Technische Daten
| Prozessor |
Dual-Core ARM Cortex-A9 |
| FPGA |
AMD Xilinx Zynq-7010 SoC |
| RAM |
512 MB (4 Gb) |
| Speicher |
microSD-Karte (bis zu 32 GB) |
| Betriebssystem |
Linux-basiertes Red Pitaya OS |
| ADC-Auflösung |
14 Bit |
| DAC Auflösung |
14 Bit |
| Bandbreite |
60 MHz (DC) |
| Abtastrate |
125 MS/s |
| Analoge Eingangskanäle |
2 |
| Analoge Ausgangskanäle |
2 |
| Eingangsspannungsbereich |
±1 V (LV) / ±20 V (HV) |
| Eingangsimpedanz |
1 MΩ / 10 pF |
| Ausgangsspannungsbereich |
±1 V |
| Ethernet |
1x Gigabit Ethernet (RJ45) |
| USB |
2x USB-C 2.0 (für Stromversorgung und Konsole) |
| Digitale Ein-/Ausgänge |
16x GPIO (3,3 V) |
| Kommunikationsschnittstellen |
I²C, SPI, UART, CAN |
| Stromversorgung |
5 V/3 A über USB-C |
| Abmessungen |
106,8 x 60,0 x 17,9 mm |

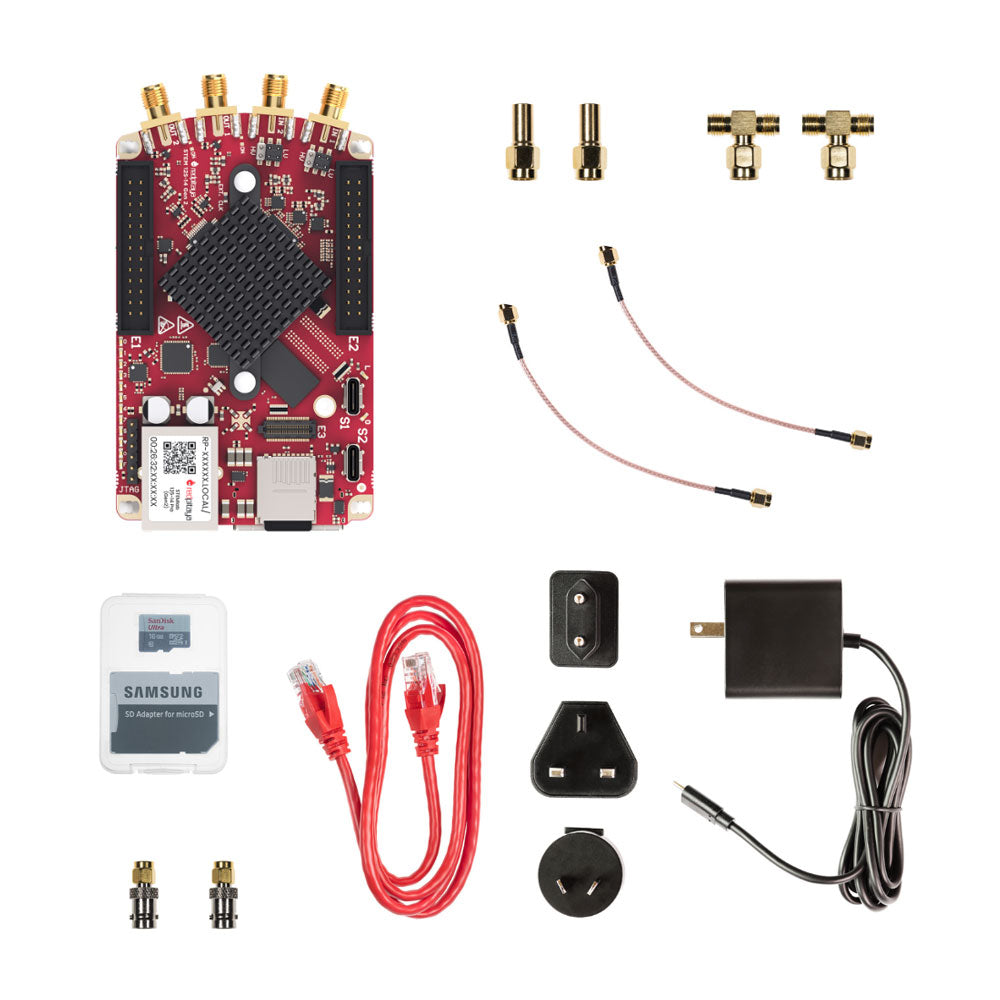

Lieferumfang
- 1x Red Pitaya STEMlab 125-14 PRO Gen 2 Board
- 2x 100-MHz-Oszilloskop-Tastköpfe
- 2x SMA-zu-BNC-Adapter
- 1x microSD-Karte mit vorinstalliertem Betriebssystem
- 1x USB-C-Netzteil
- 1x Ethernet-Kabel
Downloads
Buch: Experimenting with Red Pitaya STEMlab Gen 2
Mit diesem neuen Buch geht Red Pitaya über ein vielseitiges Board hinaus – es wird zu einem leistungsstarken Laborinstrument für präzise Messungen, Analysen und Steuerungen.
Von den Grundlagen der Entwicklung elektronischer Projekte über Überwachung, Regelung und Design bis hin zu Tests führt Sie dieses Buch Schritt für Schritt durch alles, was Sie wissen müssen, um das volle Potenzial der Red Pitaya-Hardware und -Software auszuschöpfen.
Das Buch stellt Echtzeitprojekte auf FPGA-Basis vor, die auf einem PC mit der Vivado-Umgebung entwickelt und anschließend zur Ausführung und zum Testen auf die Red Pitaya übertragen werden.
Sie lernen mehr über gesteigerte Leistung, erweiterte I/O-Möglichkeiten, verbesserte FPGA-Funktionen sowie fortschrittliche Konnektivitätsoptionen, die neue Möglichkeiten für präzise Messungen, Überwachung und Steuerung in Ihren Embedded-Anwendungen eröffnen.
Im Buch entdecken Sie:
- Einen tiefgehenden Einblick in die Red Pitaya-Architektur und das Hardware-Design
- Elektronische Experimente mit Red Pitaya für Mess- und Überwachungsanwendungen
- Praxisnahe Projekte mit der Programmiersprache Python
- Praktische Anleitungen zur FPGA-Programmierung mit Red Pitaya
- Red Pitaya FPGA-Projekte mit Verilog HDL in der Vivado IDE
- Die praxisorientierte Entwicklung elektronischer Projekte inklusive Messung und Tests
- Schritt-für-Schritt-Beispiele, die Theorie und reale Umsetzung miteinander verbinden
Ganz gleich, ob Sie eigene elektronische Schaltungen entwerfen, Werkzeuge zur Signalanalyse entwickeln oder Echtzeit-Steuerungs- und Überwachungssysteme erstellen – dieses Buch vermittelt Ihnen das nötige Wissen und die Sicherheit, um die Red Pitaya-Plattform vollständig zu verstehen und individuell anzupassen.
