Der RP2040 enthält zwei ARM Cortex-M0+ Prozessoren (bis zu 133MHz) und verfügt über: 264kB eingebetteter SRAM in sechs Bänken 6 dedizierte IO für SPI Flash (unterstützt XIP) 30 Multifunktions-GPIO: Dedizierte Hardware für häufig verwendete Peripheriegeräte Programmierbare IO für erweiterte Peripherieunterstützung Vier 12-Bit-ADC-Kanäle mit internem Temperatursensor (bis zu 0,5 MSa/s) USB 1.1 Host/Device-Funktionalität Der RP2040 wird mit den plattformübergreifenden Entwicklungsumgebungen C/C++ und MicroPython unterstützt, einschließlich einfachem Zugang zum Laufzeit-Debugging. Er verfügt über einen UF2-Boot und Fließkommaroutinen, die in den Chip integriert sind. Während der Chip über ein großes internes RAM verfügt, enthält das Board zusätzlich 16 MB externen QSPI-Flash-Speicher zur Speicherung von Programmcode. Merkmale Raspberry Pi Foundation's RP2040 Mikrocontroller 16MB QSPI Flash Speicher JTAG PTH Pins Thing Plus (oder Feather) Form-Factor: 18 x Multifunktions-GPIO-Pins Vier verfügbare 12-Bit-ADC-Kanäle mit einem internen Temperatursensor (500kSa/s) Bis zu acht 2-Kanal-PWM Bis zu zwei UARTs Bis zu zwei I2C-Bussen Bis zu zwei SPI-Busse USB-C-Anschluss: USB 1.1 Host/Device Funktionalität 2-poliger JST-Anschluss für einen LiPo-Akku (nicht enthalten): 500mA Ladeschaltung Qwiic-Stecker Tasten: Booten Rücksetzen LEDs: PWR - Rote 3,3V Stromanzeige CHG - Gelbe Batterieladeanzeige 25 - Blaue Status/Test-LED (GPIO 25) WS2812 - Adressierbare RGB-LED (GPIO 08) Vier Befestigungslöcher: 4-40 Schrauben kompatibel Abmessungen: 2,3" x 0,9" RP2040 Merkmale Doppelte Cortex M0+ Prozessoren, bis zu 133 MHz 264 kB eingebetteter SRAM in 6 Bänken 6 dedizierte IO für QSPI-Flash, unterstützt Execute in Place (XIP) 30 programmierbare IO für erweiterte Peripherieunterstützung SWD-Schnittstelle Timer mit 4 Alarmen Echtzeitzähler (RTC) USB 1.1 Host/Device-Funktionalität Unterstützte Programmiersprachen MicroPython C/C++

Lesen (+) (–)

Dieses Mehrzwecktool bietet eine hervorragende Allround-Lösung: ideal zum Halten von großen Platinen und für Entlötarbeiten usw. Features Die Arme der Reparaturstation lassen sich bequem nach oben und unten bewegen und sind einfach zu bedienen. Die verstellbaren Teile sind aus dem gleichen Material wie das Mikroskop gefertigt und zeichnen sich durch hohe Qualität, perfekte Stabilität und Präzision aus. Die Gummifüße können sich in alle Richtungen bewegen, so dass die Arbeitsplattform immer auf einer ebenen Fläche steht. Geeignet für das Entlöten von BGA-ICs. Technische Daten Grober Verstellbereich in der Höhe 0∼230 mm Präziser Verstellbereich in der Höhe 0∼60 mm Max. Haltegröße der Platine 250 mm (Länge oder Breite) Min. Haltegröße der Platine 20 mm (Länge oder Breite)

Lesen (+) (–)

Die leistungsstarke Lötstation mit LCD-Panel wurde für einen weiten Temperaturbereich (von 150-450°C) entwickelt und eignet sich ideal für allgemeine Lötarbeiten sowie spezielle bleifreie Lötanwendungen. Der Lötkolben wird automatisch vom Mikroprozessor gesteuert. Das Wärmeaustauschsystem garantiert mit seinem hochwertigen Sensor eine präzise Temperaturkontrolle an der Lötspitze. Diese digital temperaturgesteuerte Lötstation enthält einen Halter und einen Reinigungsschwamm. Technische Daten Betriebsspannung 220-240 V, 50 Hz Leistungsaufnahme 80 W Lötkolbenleistung 48 W Betriebsspannung Lötkolben 24 V Temperatur (einstellbar) 150-450°C Abmessungen 195 x 87 x 165 mm

Lesen (+) (–)

Diese hochpräzise, antistatische Pinzette mit schwarzer ESD-Beschichtung kann in der Elektronik zum Platzieren von SMD-Bauteilen beim Löten und zur Reparatur von Smartwatches, Smartphones, Tablets, PCs etc. eingesetzt werden. Sie eignet sich ideal zum Aufnehmen kleiner Bauteile an schwer zugänglichen Stellen Orte erreichen. Technische Daten Länge 115 mm Breite 9 mm

Lesen (+) (–)

Das M12-Mount-Weitwinkelobjektiv (12 MP, 2,7 mm) ist ideal für den Einsatz mit dem Raspberry Pi HQ Camera Module und liefert gestochen scharfe, detailreiche Bilder für eine Vielzahl von Anwendungen.

Lesen (+) (–)

Merkmale Fragen Sie nach der Wettervorhersage für Ihre Region Höre einen Witz Bitten Sie ihn, Ihnen ein Lied zu singen Stoppuhr einstellen Lassen Sie Spencer benutzerdefinierte Animationen anzeigen Lachen Sie über seine abgedroschenen Anspielungen auf die Popkultur Inbegriffen Spencers Platine mit vorverlötetem 144-Pixel-LED-Raster Das Brain Board – erledigt intelligente Aufgaben und umfasst einen Dual-Core-Prozessor, einen 16 MB Flash-Speicherchip und eine Energieverwaltungsschaltung Acrylgehäuse – es schützt Spencers Inneres vor der Außenwelt Ein großer roter Knopf Diverse kleinere Bauteile wie Widerstände und Taster Micro-USB-Kabel zur Stromversorgung Ihres Spencer 5W Lautsprecher Bedienungsanleitung – bereit für Ihren Offline-Wissenskonsum Hier geht’s zur Aufbauanleitung!

Lesen (+) (–)

Dies ist ein Bausatz für einen Schwenk-Neige-Mechanismus, der speziell für Pixy2 entwickelt wurde. Nachdem Sie den Bausatz zusammengebaut und an Pixy2 angeschlossen haben, können Sie mit der Schwenk-Neige-Demo farbige Objekte verfolgen. Es umfasst zwei lasergeschnittene Kunststoffteile für die Basis, zwei verschiedene Servos für die Schwenk- und Neigeachsen sowie sämtliche Montageteile und Kabelbinder, die Sie zur Montage benötigen. Merkmale Der Schwenk-Neige-Mechanismus für Pixy2 wurde neu gestaltet und ist nun kleiner und schneller als der Schwenk-Neige-Mechanismus des ursprünglichen Pixy. Die gesamte erforderliche Hardware ist im Lieferumfang enthalten. Die Schwenk-Neige-Basis wird mit einem Arduino-kompatiblen Lochmuster direkt an einem Arduino befestigt und umfasst Abstandshalter und Befestigungselemente. Es werden mehrere Schwenk-Neige-Demos bereitgestellt, die entweder mit Arduino, Raspberry Pi oder eigenständig (ohne Controller) ausgeführt werden können. Komplette Montageanleitung

Lesen (+) (–)

Einstieg in die mikrocontrollerbasierte Elektronik Dieses Arduino-kompatible Bundle enthält das Motherboard, den Digitiser, das Sensor-Array und die RGB-Matrix. Mit diesen 4 Boards haben Sie alles, was Sie brauchen, um eine Uhr, einen Punktezähler, einen Timer, eine Aufgabenerinnerung, ein Thermometer, eine Luftfeuchtigkeitsanzeige, ein Geräuschmessgerät, ein Lichtmessgerät, einen Klatschauslöser, eine farbige Balkenanzeige, einen animierten Alarm und vieles mehr zu bauen! Das Motherboard verfügt über ein eingebautes Echtzeituhrmodul, das die Zeit auch im ungesteckten Zustand anzeigt. Der Digitiser kann 4 Ziffern oder Zeichen anzeigen und verfügt über 2 Tasten und ein Potentiometer, mit denen Sie die Anzeige oder die Helligkeit des Displays steuern können. Das Sensor-Array kann Temperatur, relative Luftfeuchtigkeit, Schall und Licht messen und verfügt über einen SD-Kartensteckplatz zur Datenaufzeichnung. Die RGB-Matrix hat 16 RGB-LEDs, die über Schieberegister gesteuert werden, so dass nur 3 oder 4 Pins der Hauptplatine benötigt werden. Motherboard Das Motherboard ist ein Arduino-kompatibles Mikrocontroller-Breakout-Board, das auf dem ATmega328P basiert. Die Platine wird in einem Bausatz zum Selberlöten mit allen Komponenten geliefert, die Sie benötigen, um mit mikrocontrollerbasierter Elektronik zu beginnen. Alle anderen Boards lassen sich mit diesem verbinden. Basierend auf dem ATmega328P Arduino-kompatibel On-Board-RTC (Echtzeituhr) FTDI-Header für einfache Programmierung Bluetooth-Header Terminalblock-Verbindungen Digitaliser Der Digitiser ist eine vielseitige Anzeige- und Eingabekarte. Damit können Sie Ihre Daten visualisieren. Zeigen Sie Ihre Sensorinformationen, Ziffern der Uhr an oder notieren Sie sogar den Punktestand für Ihr Lieblingskartenspiel. Der Digitiser verfügt außerdem über einige Tasten und einen Knopf, mit denen Sie die Kontrolle übernehmen können. 4x 7-Segment-Anzeigen Verwendet 595 Schieberegister 2 Schalter und ein Potentiometer 4 farbige „Modus“-LEDs Verkettbar mit anderen 595 Boards Terminalblock-Verbindungen Sensor-Array Wie der Name schon sagt, handelt es sich beim Sensor-Array um eine Anordnung von Sensoren. Messen Sie Temperatur und relative Luftfeuchtigkeit über den DHT11, Licht über den lichtabhängigen Widerstand und Ton über die Mikrofon- und Verstärkerschaltung. Anschließend können Sie die Daten über den integrierten SD-Kartensteckplatz protokollieren. DHT11 Temperatur & Feuchtigkeitssensor Mikrofon- und Verstärkerschaltung Lichtabhängiger Widerstand MicroSD-Steckplatz zum Speichern von Daten Logikpegelwandlerschaltung Terminalblock-Verbindungen RGB-Matrix Fügen Sie Ihrem Projekt Farbe hinzu, indem Sie 16 rote, 16 grüne und 16 blaue LEDs mit nur 3 Pins Ihres Mikrocontrollers steuern. Die RGB-Matrix verwendet Schieberegister, eine Matrix und Schalttransistoren, es gibt also viel zu lernen und zu erkunden. 4x4 (16) RGB-LEDs Verwendet 595 Schieberegister Verkettbar mit anderen 595 Boards Transistorschalter Terminalblock-Verbindungen Downloads (Handbücher) Motherboard Digitiser Sensor Array RGB Matrix

Lesen (+) (–)

Wie immer bei Arduino ist jedes Element der Plattform – Hardware, Software und Dokumentation – kostenlos verfügbar und Open Source. Das bedeutet, dass Sie genau lernen können, wie es hergestellt wird, und sein Design als Ausgangspunkt für Ihre eigenen Schaltkreise verwenden können. Hunderttausende Arduino-Boards beflügeln bereits täglich die Kreativität der Menschen auf der ganzen Welt. Das Arduino Ethernet Shield 2 ermöglicht einem Arduino Board die Verbindung mit dem Internet. Es basiert auf dem Wiznet W5500 Ethernet-Chip. Der Wiznet W5500 bietet einen Netzwerk-(IP-)Stack, der sowohl TCP als auch UDP unterstützt. Es unterstützt bis zu acht gleichzeitige Socket-Verbindungen. Verwenden Sie die Ethernet-Bibliothek, um Skizzen zu schreiben, die über das Shield eine Verbindung mit dem Internet herstellen. Das Ethernet Shield 2 wird über lange Wire-Wrap-Header, die durch das Shield verlaufen, mit einem Arduino Board verbunden. Dadurch bleibt das Pin-Layout intakt und ein weiteres Shield kann darauf gestapelt werden. Die neueste Revision der Platine stellt die 1.0-Pinbelegung auf Rev. 3 der Arduino UNO-Platine bereit. Das Ethernet Shield 2 verfügt über einen Standard-RJ-45-Anschluss mit integriertem Leitungstransformator und aktiviertem Power over Ethernet. Es gibt einen integrierten Micro-SD-Kartensteckplatz, in dem Dateien für die Bereitstellung über das Netzwerk gespeichert werden können. Er ist mit Arduino Uno und Mega kompatibel (unter Verwendung der Ethernet-Bibliothek). Der integrierte Micro-SD-Kartenleser ist über die SD-Bibliothek zugänglich. Beim Arbeiten mit dieser Bibliothek befindet sich SS auf Pin 4. Die ursprüngliche Version des Shield enthielt einen SD-Kartensteckplatz in voller Größe; dieser wird nicht unterstützt. Das Shield enthält außerdem einen Reset-Controller, um sicherzustellen, dass das W5500-Ethernet-Modul beim Einschalten ordnungsgemäß zurückgesetzt wird. Frühere Versionen des Shield waren nicht mit dem Mega kompatibel und mussten nach dem Einschalten manuell zurückgesetzt werden.

Lesen (+) (–)

Der Einstieg in die Elektronik ist einfacher, als Sie denken! Mit diesem Bundle – bestehend aus Buch und Experimentierkit – entdecken Sie die Grundlagen der Elektro- und Elektroniktechnik Schritt für Schritt. Anhand spannender Experimente lernen Sie praxisnah und verständlich, ganz ohne komplizierte Fachbegriffe oder langwierige Berechnungen. So sind Sie schon bald in der Lage, Ihre eigenen Elektronikprojekte umzusetzen! Das Kit enthält alle notwendigen Komponenten, um die meisten im Buch beschriebenen Schaltungen direkt auf dem Steckbrett aufzubauen und praktisch zu erproben. Das Kit kann selbstverständlich auch ohne das Buch zum Aufbau anderer Schaltkreise und zur Durchführung eigener Experimente verwendet werden. Inhalt des Kits 1x 39 Ω, 1 W Widerstand 1x 47 Ω Widerstand 1x 180 Ω Widerstand 1x 330 Ω Widerstand 3x 1 kΩ Widerstand 1x 2,2 kΩ Widerstand 1x 3,9 kΩ Widerstand 1x 6,8 kΩ Widerstand 1x 10 kΩ Widerstand 1x 15 kΩ Widerstand 1x 22 kΩ Widerstand 1x 33 kΩ Widerstand 1x 47 kΩ Widerstand 1x 56 kΩ Widerstand 1x 82 kΩ Widerstand 1x 120 kΩ Widerstand 1x 680 kΩ Widerstand 2x 100 kΩ Widerstand 1x 10 kΩ Trimmer 1x 10 kΩ Linearpotentiometer 1x 100 kΩ Linearpotentiometer 1x LDR 1x 1 nF Keramikkondensator 2x 10 nF Keramikkondensator 1x 100 nF Keramikkondensator 1x 1 µF, 25 V Aluminium-Elektrolytkondensator 2x 10 µF, 25 V Aluminium-Elektrolytkondensator 1x 100 µF, 25 V Aluminium-Elektrolytkondensator 1x 470 µF, 25 V Aluminium-Elektrolytkondensator 1x 1000 µF, 25 V Aluminium-Elektrolytkondensator 1x RGB-LED, Common-Cathode (CC) 1x 1N4148 Kleinsignaldiode 1x 1N4733A 5,1 V, 1 W Zenerdiode 3x LED, rot 2x BC337 NPN-Transistor 1x IRFZ44N N-Kanal-MOSFET 2x NE555-Timer 1x LM393-Komparator 1x 74HCT08 Quad-AND-Gatter 3x Tastschalter 2x SPDT-Schalter 1x Relais, SPDT, 9 VDC 1x Aktiver Summer 1x Passiver Summer 50 cm Massivdraht, 16 AWG, ohne Mantel 2x PP3 9 V Batterieclip 1x Steckbrett 20x Überbrückungskabel Dieses Bundle enthält: Buch: Schnelleinstieg in die Elektronik (Einzelpreis: 45 €) Kit: Schnelleinstieg in die Elektronik (Wert: 45 €)

Lesen (+) (–)

SwiftIO bietet eine vollständige Swift-Compiler- und Framework-Umgebung, die auf dem Mikrocontroller ausgeführt wird. Das SwiftIO-Board ist eine kompakte elektronische Leiterplatte, auf der Swift auf dem Bare-Metal läuft, sodass Sie ein System erhalten, mit dem Sie alle Arten elektronischer Projekte steuern können. Features NXP i.MX RT1052 Crossover-Prozessor mit ARM Cortex-M7-Kern bei 600 MHz 8 MB SPI-Flash, 32 MB SDRAM Integrierter DAPLink-Debugger Integrierter USB-zu-UART für serielle Kommunikation Integrierte RGB-LED Onboard-SD-Buchse 46x GPIO, 12x ADC, 14x PWM, 4x UART, 2x I²C, 2x SPI usw. Viele zusätzliche erweiterte Funktionen, um den Anforderungen fortgeschrittener Benutzer gerecht zu werden Zephyr RTOS-Unterstützung MadMachine IDE ist die führende integrierte Entwicklungsumgebung für SwiftIO, die es einfach macht, Swift-Code zu schreiben und auf das Board herunterzuladen.

Lesen (+) (–)

Arduino feiert das Uno-Board mit einer miniaturisierten Limited Edition Das beliebteste Entwicklungsboard der Welt ist mini geworden. Alles in dieser Version des Arduino Uno ist einzigartig. Schwarz und Gold, Verarbeitung, elegantes Design und Verpackung, alles auf höchstem Niveau. Ein kleines Juwel, um die Arduino-Community und das, was wir all die Jahre zusammen getan haben, zu feiern. Jeder Artikel ist einzigartig und auf der Leiterplatte nummeriert und enthält einen handsignierten Brief der Gründer. Es ist eine limitierte Auflage, also greifen Sie zu, solange der Vorrat reicht! Für treue Arduino Uno Fans Arduino Uno Mini Limited Edition ist ein Sammlerstück für treue Arduino-Fans: Bastler, Studenten, Maker, Neugestalter, Träumer, Hoffnungsträger, Fans, Ingenieure, Designer, Fragesteller, Konditoren, Problemlöser, Puzzler, Spieler, Debattierer, Entwickler, Unternehmer, Architekten, Zukunftsgestalter, Musiker, Wissenschaftler... 10 Millionen Projekte basierend auf (offiziellen) Uno-Boards, die zu dieser unglaublichen Geschichte beigetragen haben. Technische Daten Das Arduino Uno Mini (Limited Edition) ist ein Mikrocontroller-Board, das auf dem ATmega328P basiert. Es verfügt über 14 digitale Ein-/Ausgänge (6 davon können als PWM-Ausgänge verwendet werden), 6 analoge Eingänge, einen 16 MHz-Keramikresonator, einen USB-C-Anschluss und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an, verwenden Sie ein Netzteil oder schließen Sie einen Akku an, um loszulegen. Mikrocontroller ATmega328P USB-Anschluss USB-C Eingebaute LED-Pins 13 Digitale I/O-Pins 14 Analoge Eingangs-Pins 6 PWM-Pins 6 UART Ja I²C Ja SPI Ja Schaltungsbetriebsspannung 5 V Eingangsspannung (Limit) 6-12 V Batterieanschluss Nein Gleichstrom pro I/O-Pin 20 mA Gleichstrom für 3,3 V Pin 50 mA Hauptprozessor ATmega328P (16 MHz) USB-serieller Prozessor ATmega16U2 (16 MHz) Speicher ATmega328P 2 KB SRAM, 32 KB Flash, 1 KB EEPROM Gewicht 8,05 g Abmessungen 26,70 x 34,20 mm Downloads Datasheet

Lesen (+) (–)

Merkmale Nordic nRF52840 Bluetooth LE-Prozessor – 1 MB Flash, 256 KB RAM, 64 MHz Cortex M4-Prozessor 1,3″ 240×240 Farb-IPS-TFT-Display für hochauflösende Texte und Grafiken Stromversorgung über jede 3-6-V-Batteriequelle (interner Regler und Schutzdioden) Zwei A/B-Benutzertasten und eine Reset-Taste ST Micro-Serie 9-DoF-Bewegung – LSM6DS33 Accel/Gyro + LIS3MDL-Magnetometer APDS9960 Näherungs-, Licht-, Farb- und Gestensensor PDM Mikrofon-Tonsensor SHT Luftfeuchtigkeit BMP280 Temperatur und Luftdruck/Höhe RGB-NeoPixel-Anzeige-LED 2 MB interner Flash-Speicher für Datenprotokollierung, Bilder, Schriftarten oder CircuitPython-Code Summer/Lautsprecher zum Abspielen von Tönen und Pieptönen Zwei helle weiße LEDs an der Vorderseite zur Beleuchtung/Farberkennung Qwiic / STEMMA QT-Anschluss zum Hinzufügen weiterer Sensoren, Motorsteuerungen oder Displays über I²C. Sie können GROVE I²C-Sensoren mithilfe eines Adapterkabels anschließen. Programmierbar mit Arduino IDE oder CircuitPython

Lesen (+) (–)

Merkmale Dual-Core 64-Bit RISC-V RV64IMAFDC (RV64GC) CPU / 400 MHz (normal) Duale unabhängige FPU mit doppelter Präzision 8 MB On-Chip-SRAM mit 64 Bit Breite Neuronaler Netzwerkprozessor (KPU) / 0,8 Tops Feldprogrammierbares IO-Array (FPIOA) AES, SHA256-Beschleuniger Direct Memory Access Controller (DMAC) Micropython-Unterstützung Unterstützung der Firmware-Verschlüsselung Onboard-Hardware: Blitz: 16M Kamera: OV7740 2x Knöpfe Statusanzeige-LED Externer Speicher: TF-Karte/Micro SD Schnittstelle: HY2.0/kompatibel mit GROVE Anwendungen Gesichtserkennung/-erkennung Objekterkennung/-klassifizierung Ermitteln Sie die Größe und Koordinaten des Ziels in Echtzeit Erhalten Sie den Typ des erkannten Ziels in Echtzeit Formerkennung, Videorecorder Inbegriffen 1x UNIT-V (einschließlich 20 cm 4P-Kabel und USB-C-Kabel)

Lesen (+) (–)

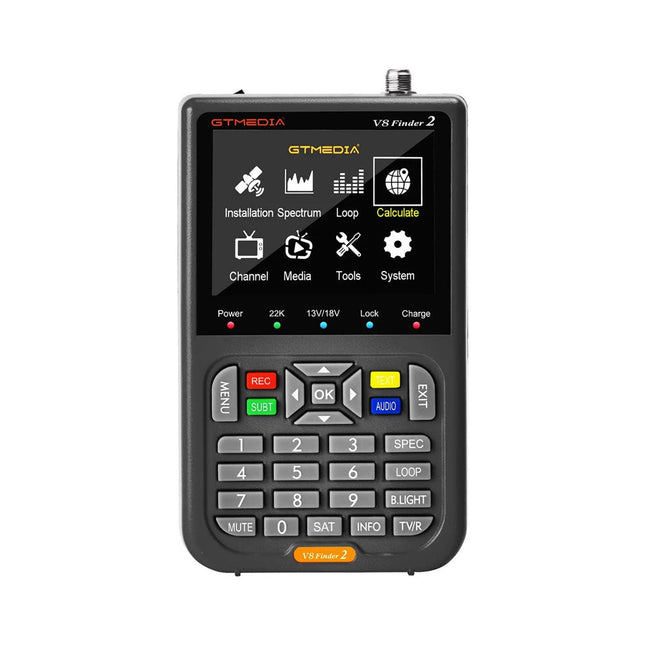

Der GTMEDIA V8 Finder2 ist ein tragbares Satellitenmessgerät, das die Standards DVB-S/S2 und MPEG-2/4 H.264 (8-Bit) unterstützt. Es ist auf Komfort ausgelegt und zeichnet sich durch eine kompakte Größe, eine leichte Bauweise, eine benutzerfreundliche Oberfläche, eine längere Akkulaufzeit und eine umfassende Reihe von Funktionen aus. Dieses Messgerät bietet alle wesentlichen Funktionen, die für die effiziente Installation und Überprüfung digitaler Satelliten-TV-Dienste erforderlich sind, sei es für einzelne Wohnungen oder Mehrfamilienhäuser. Technische Daten Frequenzbereich 950-2150 MHz DC IN 13 V/18 V (max. 350 mA) Display 3,5" HD-TFT-LCD-Bildschirm (320 x 240) Standard DVB-S/S2/S2X Batterie Eingebauter 7,4 V/4000 mAh Lithium-Akku Abmessungen 95 x 155 x 45 mm Gewicht 450 g Lieferumfang GTmedia V8 Finder 2 USB-Kabel Manual

Lesen (+) (–)

Das FR01D (2-in-1) Wärmebildkamera und Multimeter ist eine kompakte und leichte Lösung, die Diagnose- und Wartungsaufgaben erleichtert. Mit der Ein-Klick-Funktion können Sie mühelos zwischen dem Wärmebild- und dem Multimeter-Modus wechseln und haben so zwei wichtige Werkzeuge in einem tragbaren Gerät. Das Multimeter ist in der Lage, Gleich- und Wechselspannung, Widerstand, Diodenprüfungen, Durchgangsprüfungen und Kapazität zu messen. Das FR01D verfügt über einen 2,8" Touchscreen mit einer Auflösung von 320 x 480 Pixeln. Das Gerät wird von einem integrierten wiederaufladbaren Lithium-Akku betrieben und kann über USB aufgeladen werden. Mit dem FR01D können Sie Platinen prüfen und warten, Netzteile überprüfen, elektronische Geräte reparieren und Haushaltsgeräte überholen. Seine kompakte Größe, Multifunktionalität und Benutzerfreundlichkeit machen das FR01D zum idealen Begleiter für Elektroniker und Wartungstechniker. Allgemeine technische Daten Displaygröße 2,8" (320 x 480) Touchscreen Resistiv Datenübertragung USB-C Bildspeicherformat BMP Batterie Li-Ionen-Akku Lagertemperatur −20°C～60°C Betriebstemperatur 0°C～50°C Betriebsfeuchtigkeit <85% RH Abmessungen 134 x 69 x 25 mm Gewicht 130 g Wärmebildkamera (Technische Daten) Sensor Vanadiumoxid (VOx) Bildaufnahmehäufigkeit 25 Hz Wärmebildpixel 192 x 192 Sichtfeld (FOV) 50,0°(H) x 50°(V) / 72,1°(T) Temperaturbereich –20°C bis +550°C Gain-Modus Auto Genauigkeit ±2°C oder ±2% Messauflösung 0,1°C Multimeter (Technische Daten) DC-Eingangsspannung (max.) 1000 V AC-Eingangsspannung (max.) 750 V Widerstand (max.) 99,99 MΩ Kapazität (max.) 99,99 mF Einschaltdauertestbereich 0,1% ~ 99,9% Diodentestbereich 0 V ~ 3 V Kontinuitätstest 999,9 Ω Display 9999 Counts (Aktualisierung 3x pro Sekunde) Accuracy Funktion Bereich Auflösung Genauigkeit AC-Spannung 400 mV 0.1 mV 2% +3 9.999 V 0.001 V 1.0% +3 99.99 V 0.01 V 999.9 V 0.1V DC-Spannung 400 mV 0.1 mV 2% +3 9.999 V 0.001 V 1.0% +3 99.99 V 0.01 V 999.9 V 0.1 V Widerstand 999.9 Ω 0.1 Ω 0.5% +3 9.999 KΩ 0.001 kΩ 99.99 KΩ 0.01 kΩ 999.9 KΩ 0.1 kΩ 9.999 MΩ 0.001 MΩ 99.99 MΩ 0.01 MΩ 1.5% +3 Diodentest 3.000 V 0.001 V 10% Kapazität 9.999 nF 0.001 nF 2% +5 99.99 nF 0.01 nF 999.9 nF 0.1 nF 9.999 uF 0.001 uF 99.99 uF 0.01 uF 999.9 uF 0.1 uF 9.999 mF 0.001 mF 5% +5 99.99 mF 0.01 mF Lieferumfang 1x FR01D Wärmebildkamera & Multimeter 2x Prüfkabel 1x USB-Kabel 1x Manual

Lesen (+) (–)

Das M12-Mount-Objektiv (5 MP, 25 mm) ist ideal für den Einsatz mit dem Raspberry Pi HQ Camera Module und bietet gestochen scharfe, detailreiche Aufnahmen für eine Vielzahl von Anwendungen.

Lesen (+) (–)

Das AVR-IoT WA-Entwicklungsboard kombiniert einen leistungsstarken ATmega4808 AVR MCU, einen ATECC608A CryptoAuthentication™ Secure Element IC und den vollständig zertifizierten ATWINC1510 Wi-Fi-Netzwerkcontroller – was die einfachste und effektivste Möglichkeit bietet, Ihre eingebettete Anwendung mit Amazon Web Services zu verbinden ( AWS). Das Board verfügt außerdem über einen integrierten Debugger und erfordert keine externe Hardware zum Programmieren und Debuggen der MCU. Im Auslieferungszustand ist auf der MCU ein Firmware-Image vorinstalliert, mit dem Sie mithilfe der integrierten Temperatur- und Lichtsensoren schnell eine Verbindung zur AWS-Plattform herstellen und Daten an diese senden können. Sobald Sie bereit sind, Ihr eigenes benutzerdefiniertes Design zu erstellen, können Sie mithilfe der kostenlosen Softwarebibliotheken in Atmel START oder MPLAB Code Configurator (MCC) ganz einfach Code generieren. Das AVR-IoT WA-Board wird von zwei preisgekrönten integrierten Entwicklungsumgebungen (IDEs) unterstützt – Atmel Studio und Microchip MPLAB X IDE – und gibt Ihnen die Freiheit, mit der Umgebung Ihrer Wahl Innovationen zu entwickeln. Merkmale ATmega4808 Mikrocontroller Vier Benutzer-LEDs Zwei mechanische Tasten mikroBUS-Header-Footprint TEMT6000 Lichtsensor MCP9808 Temperatursensor ATECC608A CryptoAuthentication™-Gerät WINC1510 WiFi-Modul Onboard-Debugger Auto-ID zur Platinenidentifizierung in Atmel Studio und Microchip MPLAB Eine grüne Betriebs- und Status-LED auf der Platine Programmieren und Debuggen Virtueller COM-Port (CDC) Zwei DGI GPIO-Leitungen USB- und batteriebetrieben Integriertes Li-Ion/LiPo-Akkuladegerät

Lesen (+) (–)

Das FNIRSI DSO153 ist ein äußerst praktisches und kostengünstiges Handheld-Oszilloskop mit einer Echtzeit-Abtastrate von 5 MSa/s, 1 MHz Bandbreite und vollständiger Triggerfunktion (Single, Normal, Auto). Es kann sowohl für periodische Analogsignale als auch für nicht-periodische Digitalsignale verwendet werden und misst Spannungen bis zu ±400 V mit einer effizienten Ein-Klick-AUTO-Funktion, die die gemessene Wellenform ohne komplizierte Einstellungen anzeigen kann. Darüber hinaus verfügt es über einen Funktionssignalgenerator, der 14 Arten von Signalen (10 KHz) ausgeben kann. Ausgestattet mit einem 2,8-Zoll-HD LCD-Bildschirm mit einer Auflösung von 320x240 Pixeln und einem eingebauten 1000 mAh-Lithium-Akku von hoher Qualität, kann das DSO153 bei voller Ladung etwa 4 Stunden lang genutzt werden. Features 2,8-Zoll-HD-LCD-Display mit einer Auflösung von 320 x 240 Tragbares Taschenoszilloskop mit Signalgenerator Leicht, klein, zusammengebaut Schnellere Abtastung: 5 MS/s, 1 MHz Bandbreite Vielseitige Triggerung: Single, Normal, Auto Benutzerfreundlich: Ein-Knopf-Einrichtung Erweiterter Akku: 1000 mAh, 4 Stunden Multifunktionalität: 10-kHz-Sinuswellengenerator Technische Daten Bandbreite 1 MHz Abtastrate 5 MSa/s Vertikale Empfindlichkeit 10 mV/Div – 20 V/Div Zeitbasisbereich 500ns/Div – 20s/Div Spannungsbereich X1: ±40 V (Vpp: 80 V)X10: ±400 V (Vpp: 800 V) Trigger-Methode Auto / Normal / Single Kopplungsmethode AC/DC Frequenzbereich 0-10 KHz Arbeitszyklusbereich 0-100 % Amplitudenbereich 0,1-3,3 V Anzeige 2,8 Zoll (Auflösung: 320 x 240) USB-Aufladung 5 V/1 A Lithium-Batteriekapazität 1000 mAh Abmessungen 99 x 68,3 x 19,5 mm Gewicht 100 g Lieferumfang 1x FNIRSI DSO153 1x P6100 Hochspannungs-Oszilloskop-Tastkopf 1x Adapter 1x Krokodilklemmensonde 1x USB-Ladekabel 1x Trageschlaufe 1x Manual Downloads Manual Firmware V1.1.8

Lesen (+) (–)

Dieses „All in One“ Raspberry Pi 4 Desktop-Starterkit enthält alle offiziellen Teile und ermöglicht einen einfachen und schnellen Start! Das Raspberry Pi 4 Desktop Kit enthält: Raspberry Pi Deutsche Tastatur und Maus 2x Micro-HDMI-zu-Standard-HDMI-Kabel (A/M) 1 m Raspberry Pi 15,3 W USB-C-Netzteil (EU-Version) Raspberry Pi 4 Gehäuse Offizielles Raspberry Pi-Handbuch für Anfänger (in deutscher Sprache) 16 GB NOOBS mit Raspbian microSD-Karte Raspberry Pi 4 B ist NICHT enthalten.

Lesen (+) (–)

Das farbige, spiralgebundene SIK-Handbuch (im Lieferumfang enthalten) enthält Schritt-für-Schritt-Anleitungen mit Schaltplänen und Anschlusstabellen für den Aufbau jedes Projekts und jeder Schaltung mit den enthaltenen Teilen. Es werden vollständige Beispielcodes zur Verfügung gestellt, neue Konzepte und Komponenten werden direkt vor Ort erklärt, und Tipps zur Fehlerbehebung bieten Hilfe, wenn etwas schief geht. Das Kit erfordert keine Lötarbeiten und wird für Anfänger ab 10 Jahren empfohlen, die ein Arduino-Starterkit suchen. Für die SIK-Version 4.1 hat Sparkfun einen völlig neuen Ansatz für die Vermittlung von eingebetteter Elektronik gewählt. In früheren Versionen des SIK konzentrierte sich jede Schaltung auf die Einführung einer neuen Technologie. Mit SIK v4.1 werden die Komponenten im Kontext der Schaltung, die Sie bauen, vorgestellt. Jede Schaltung baut auf der letzten auf und führt zu einem Projekt, das alle im Handbuch vorgestellten Komponenten und Konzepte beinhaltet. Mit neuen Bauteilen und einer völlig neuen Strategie werden Sie, auch wenn Sie den SIK schon einmal benutzt haben, eine ganz neue Erfahrung machen! Das SIK V4.1 enthält das Redboard Qwiic, womit Sie in das SparkFun Qwiic-Ökosystem einsteigen können, nachdem Sie sich mit den SIK-Schaltungen vertraut gemacht haben. Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker im Raster 1mm. Dies reduziert den Platzbedarf auf der Leiterplatte und polarisierte Anschlüsse bedeuten, dass man nichts falsch anschließen kann. Mit der Erweiterung des SparkFun RedBoard Qwiic müssen Sie eine neue Treiberinstallation herunterladen, die sich von der des originalen SparkFun RedBoard unterscheidet. Inklusive SparkFun RedBoard Qwiic Arduino- und Breadboard-Halterung SparkFun Inventor's Kit Guidebook Weißes lötfreies Breadboard Transportkoffer SparkFun Mini-Schraubendreher 16 x 2 Weiß-auf-Schwarz-LCD (mit Headern) SparkFun Motor Driver (mit Stiftleisten) Paar Gummiräder Paar Hobby-Getriebemotoren Kleiner Servo Ultraschall-Abstandssensor TMP36 Temperatursensor 6' USB Micro-B Kabel Überbrückungsdrähte Fotozelle Dreifarbige LED Rote, blaue, gelbe und grüne LEDs Rote, blaue, gelbe und grüne taktile Tasten 10K Trimmpotentiometer Mini-Netzschalter Piezo-Lautsprecher AA-Batteriehalter 330 und 10KWiderstände Binder Clip Dual-Lock™-Befestigung

Lesen (+) (–)

Das SparkFun GPS-RTK2 legt die Messlatte für hochpräzises GPS höher und ist das neueste in einer Reihe von leistungsstarken RTK-Karten mit dem ZED-F9P-Modul von u-blox. Das ZED-F9P ist ein Spitzenmodul für hochgenaue GNSS- und GPS-Ortungslösungen, einschließlich RTK mit einer dreidimensionalen Genauigkeit von 10 mm. Mit dieser Karte werden Sie in der Lage sein, die X-, Y- und Z-Position Ihres (oder eines beliebigen Objekts) innerhalb der Breite Ihres Fingernagels zu bestimmen! Das ZED-F9P ist einzigartig, da es sowohl als Rover als auch als Basisstation eingesetzt werden kann. Durch die Verwendung unseres praktischen Qwiic-Systems ist kein Löten erforderlich, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Wir haben sogar eine wiederaufladbare Backup-Batterie eingebaut, um die neueste Modulkonfiguration und Satellitendaten bis zu zwei Wochen lang verfügbar zu halten. Diese Batterie hilft beim "Warm-Start" des Moduls und verkürzt die Zeit bis zur ersten Reparatur drastisch. Das Modul verfügt über einen "Survey-in"-Modus, der es ermöglicht, das Modul als Basisstation zu verwenden und RTCM 3.x-Korrekturdaten zu erzeugen. Die Konfigurationsmöglichkeiten des Moduls Die Anzahl der Konfigurationsmöglichkeiten des ZED-F9P ist unglaublich! Geofencing, variable I2C-Adresse, variable Update-Raten, sogar die hochgenaue RTK-Lösung kann auf 20Hz erhöht werden. Der GPS-RTK2 hat sogar fünf Kommunikationsanschlüsse, die alle gleichzeitig aktiv sind: USB-C (der sich als COM-Port enumeriert), UART1 (mit 3,3V TTL), UART2 für den RTCM-Empfang (mit 3,3V TTL), I2C (über die beiden Qwiic-Anschlüsse oder ausgebrochene Pins) und SPI. Sparkfun hat außerdem eine umfangreiche Arduino-Bibliothek für u-blox-Module geschrieben, um das GPS-RTK2 einfach über das Qwiic Connect System auszulesen und zu steuern. Lassen Sie NMEA hinter sich! Verwenden Sie eine viel leichtere binäre Schnittstelle und gönnen Sie Ihrem Mikrocontroller (und seinem einen seriellen Port) eine Pause. Die SparkFun Arduino-Bibliothek zeigt, wie man Breitengrad, Längengrad, sogar Kurs und Geschwindigkeit über I2C auslesen kann, ohne dass ständige serielle Abfragen nötig sind. Features Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou Empfang der Bänder L1C/A und L2C Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: 68 mA - 130 mA (variiert mit Konstellationen und Tracking-Status) Zeit bis zum ersten Fix: 25 s (kalt), 2 s (heiß) Max Navigation Rate: PVT (Basisortung über UBX-Binärprotokoll) - 25 Hz RTK - 20 Hz Raw - 25 Hz Horizontale Positionsgenauigkeit: 2,5 m ohne RTK 0,010 m mit RTK Max. Höhe: 50k m Max. Geschwindigkeit: 500 m/s Gewicht: 6,8 g Abmessungen: 43,5 mm x 43,2 mm 2 x Qwiic-Stecker

Lesen (+) (–)

Das digitale Zangenmultimeter BSIDE U0 ist ein vielseitiges Werkzeug zur Messung von Wechselstrom, Wechsel-/Gleichspannung und Widerstand mit hoher Genauigkeit. Ausgestattet mit Funktionen wie einem Ein-/Aus-Summer, Alarmalarm, automatischer Abschaltung und V-Alarm-Erkennung sorgt es für Benutzersicherheit und einfache Bedienung. Kompakt, präzise und benutzerfreundlich ist es ein ideales Fehlerbehebungstool für die schnelle und sichere Behebung elektrischer Probleme in Fahrzeugen, Industrieumgebungen und häuslichen Umgebungen. Dieses Multimeter wird häufig in verschiedenen Bereichen eingesetzt, darunter Elektrizität, Telekommunikation, Eisenbahn, Bauwesen, Öl und Gas, Messung, wissenschaftliche Forschung, Bildung sowie Industrie- und Bergbauunternehmen. Technische Daten Funktion Bereich Genauigkeit Gleichspannung 0,800~610 V ±(0,8%+3) Wechselspannung 0,800~610 V ±(1,0%+3) Wechselstrom 1~100 A ±(2,5%+5) Gleichstrom 1~100 A ±(2,5%+5) Widerstand 5~40 MΩ ±(1,2%+3) Display 4000 Counts Batterie Eingebauter 3,7 V 4000 mAh Lithium-Akku Automatisches Herunterfahren Nach 15 Minuten Inaktivität LED-Licht Ja Abmessungen 192 x 36 x 30 mm Gewicht 100 g Lieferumfang 1x BSIDE U0 Stromzange 2x Prüfkabel 1x USB-Kabel 1x Manual

Lesen (+) (–)

Die SEQURE T55 Smart Mini-Lötplatte mit einstellbarer Temperatur ist ein kompaktes und effizientes Werkzeug für präzise Vorheiz- und Entlötarbeiten. Mit ihrem einstellbaren Temperaturbereich von 50°C bis 280°C eignet sie sich für verschiedene Anwendungen, z. B. Handyreparatur, Leiterplattenmontage usw. Features Einstellbarer Heiztemperaturbereich: 50°C bis 280°C Ausgestattet mit einem hitzebeständigen Keramik-Temperatursensor für hochpräzise Datenmessungen bei dauerhaft hohen Temperaturen Automatische Heizunterbrechung nach Erreichen der voreingestellten Betriebszeit. Unterstützt PD, QC und DC (max. 25 V) Intelligenter Temperaturregelungsalgorithmus zur Temperaturkompensation und Leistungsanpassung. OLED-Display mit einer Auflösung von 128 x 32 Pixeln und integriertem Summer zur Anzeige des Betriebszustands °C/°F-Umrechnung Technische Daten Heizfläche 55 x 55 mm Betriebstemperatur 50-280°C Maximale Spannung 25 V Maximale Leistung 95 W Empfohlene Spannung 19-25 V PD-Stromversorgung PD 20 V ≥3 A Stromversorgungsmodi PD, QC, DC Schnittstelle USB-C Display 128 x 32 OLED Menüsprachen Englisch, Russisch und Chinesisch Abmessungen 55 x 60 x 37 mm Gewicht 92 g Lieferumfang 1x SEQURE T55 Smart Mini-Lötplatte 1x PD 65-W-Netzteil (EU) 1x Schnellladekabel (100 W/5 A)
