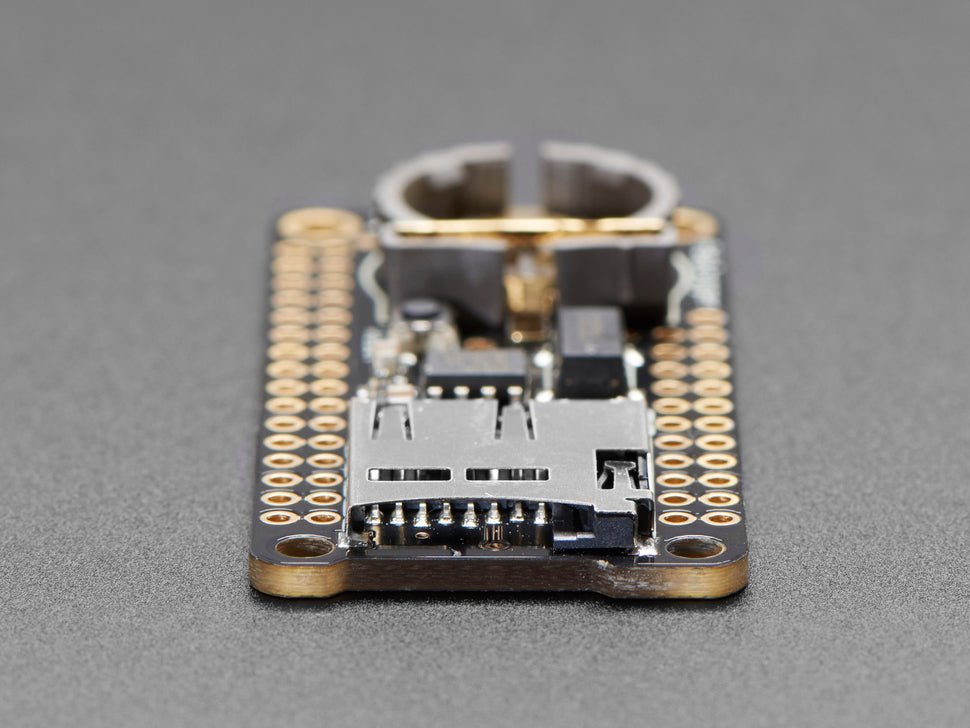

Adafruit Adalogger FeatherWing (RTC + SD Add-on)

  • HerstellerAdafruit

Beschreibung

Mit diesem FeatherWing können Sie ganz einfach die Datenprotokollierung zu jedem Feather Board hinzufügen, das Sie haben. Sie erhalten sowohl eine I²C-Echtzeituhr (PCF8523) mit 32-kHz-Quarz und Batterie-Backup als auch einen microSD-Sockel, der an die SPI-Port-Pins angeschlossen wird (+ zusätzlicher Pin für CS).

Hinweis: FeatherWing wird nicht mit einer microSD-Karte geliefert.

Zur Nutzung der RTC-Batterie-Backup-Funktionen ist eine CR1220-Knopfzelle erforderlich. Wenn Sie den RTC-Teil des FeatherWing nicht verwenden, ist keine Batterie erforderlich.

Um mit dem microSD-Kartensockel zu kommunizieren , wird die Standard-SD-Bibliothek von Worduino empfohlen. Um die Stiftleisten am Wing zu befestigen, ist etwas Löten erforderlich.

Pinbelegung

Power-Pins

In der unteren Reihe werden die Pins 3,3 V (zweiter von links) und GND (vierter von links) zur Stromversorgung der SD-Karte und der RTC verwendet (um die Knopfzellenbatterie zu entlasten, wenn Netzstrom verfügbar ist).

RTC- und I²C-Pins

In der oberen rechten Ecke werden SDA (ganz rechts) und SCL (links von SDA) für die Kommunikation mit dem RTC-Chip verwendet.

  • SCL – I²C-Taktpin zum Anschluss an die I 2 C-Taktleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V
  • SDA – I²C-Datenpin zum Anschluss an die I 2 C-Datenleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V

Es gibt auch einen Breakout für INT , den Ausgangspin der RTC. Er kann als Interrupt-Ausgang oder zur Erzeugung einer Rechteckwelle verwendet werden.

Beachten Sie, dass es sich bei diesem Pin um einen offenen Drain handelt. Sie müssen den internen Pull-up am digitalen Pin aktivieren, mit dem er verbunden ist.

SD- und SPI-Pins

Von links beginnend haben Sie

  • SPI Clock (SCK) – Ausgang von der Feder zum Flügel
  • SPI Master Out Slave In (MOSI) – Ausgang von der Feder zum Flügel
  • SPI Master In Slave Out (MISO) – Flügel-zu-Feder-Eingang

Diese Stifte befinden sich bei jeder Feder an der gleichen Stelle. Sie dienen der Kommunikation mit der SD-Karte. Wenn die SD-Karte nicht eingelegt ist, sind diese Pins völlig frei. MISO wird in den Tri-State-Zustand versetzt, wenn der SD-CS-Pin (Chip Select) auf High gezogen wird

Produktformular

Mit diesem FeatherWing können Sie ganz einfach die Datenprotokollierung zu jedem Feather Board hinzufügen, das Sie haben. Sie erhalten sowohl... Weiterlesen

Keine Bewertungen

€ 10,95 inkl. MwSt.
Mitglieder € 9,86

      Details

      SKU: 18692
      EAN: W8704-B

      Beschreibung

      Mit diesem FeatherWing können Sie ganz einfach die Datenprotokollierung zu jedem Feather Board hinzufügen, das Sie haben. Sie erhalten sowohl eine I²C-Echtzeituhr (PCF8523) mit 32-kHz-Quarz und Batterie-Backup als auch einen microSD-Sockel, der an die SPI-Port-Pins angeschlossen wird (+ zusätzlicher Pin für CS).

      Hinweis: FeatherWing wird nicht mit einer microSD-Karte geliefert.

      Zur Nutzung der RTC-Batterie-Backup-Funktionen ist eine CR1220-Knopfzelle erforderlich. Wenn Sie den RTC-Teil des FeatherWing nicht verwenden, ist keine Batterie erforderlich.

      Um mit dem microSD-Kartensockel zu kommunizieren , wird die Standard-SD-Bibliothek von Worduino empfohlen. Um die Stiftleisten am Wing zu befestigen, ist etwas Löten erforderlich.

      Pinbelegung

      Power-Pins

      In der unteren Reihe werden die Pins 3,3 V (zweiter von links) und GND (vierter von links) zur Stromversorgung der SD-Karte und der RTC verwendet (um die Knopfzellenbatterie zu entlasten, wenn Netzstrom verfügbar ist).

      RTC- und I²C-Pins

      In der oberen rechten Ecke werden SDA (ganz rechts) und SCL (links von SDA) für die Kommunikation mit dem RTC-Chip verwendet.

      • SCL – I²C-Taktpin zum Anschluss an die I 2 C-Taktleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V
      • SDA – I²C-Datenpin zum Anschluss an die I 2 C-Datenleitung Ihres Mikrocontrollers. Dieser Pin verfügt über einen Pull-up-Widerstand von 10 kΩ bis 3,3 V

      Es gibt auch einen Breakout für INT , den Ausgangspin der RTC. Er kann als Interrupt-Ausgang oder zur Erzeugung einer Rechteckwelle verwendet werden.

      Beachten Sie, dass es sich bei diesem Pin um einen offenen Drain handelt. Sie müssen den internen Pull-up am digitalen Pin aktivieren, mit dem er verbunden ist.

      SD- und SPI-Pins

      Von links beginnend haben Sie

      • SPI Clock (SCK) – Ausgang von der Feder zum Flügel
      • SPI Master Out Slave In (MOSI) – Ausgang von der Feder zum Flügel
      • SPI Master In Slave Out (MISO) – Flügel-zu-Feder-Eingang

      Diese Stifte befinden sich bei jeder Feder an der gleichen Stelle. Sie dienen der Kommunikation mit der SD-Karte. Wenn die SD-Karte nicht eingelegt ist, sind diese Pins völlig frei. MISO wird in den Tri-State-Zustand versetzt, wenn der SD-CS-Pin (Chip Select) auf High gezogen wird
