0,96' (24 mm) monochromes grafisches OLED-Display mit einer Auflösung von 128 x 32 Pixeln, montiert auf einer 28 x 28 mm großen Leiterplatte. Die effektive Anzeigefläche beträgt 11 x 23 mm. Es verfügt über einen 4-poligen Anschluss zur Verwendung mit einem I²C-Bus (mit SCL- und SDA-Signalen). Das Display funktioniert mit 5 V- und 3,3 V-Anwendungen. Spezifikationen Größe: 0,96 Zoll / 24 mm Auflösung: 128 x 32 Pixel Abmessungen der Leiterplatte: 28 x 28 mm Effektive Anzeigefläche: 11 x 23 mm Sichtwinkel: 160° Eingangsspannung: 3,3 V ~ 6 V Breite Spannungsunterstützung: 3,3 V, 5 V Betrachtungswinkel: 160 ° Treiber-IC: SSD1306 Betriebstemperatur: -30 °C bis 80 °C I²C Signale: SCL, SDA I²C-Adresse: 0x78 (oder 0x3c, Standard) oder 0x7a (oder 0x3d). Hinweis : I²C-Adressen können (leider) auf zwei Arten angegeben werden: mit oder ohne R/W-Bit. Daher ist 0x78 (0x7a) einschließlich des R/W-Bits gleich 0x3c (0x3d) ohne das R/W-Bit. Vorteile von OLED Kleineres Volumen Extrem geringer Stromverbrauch Hoher Kontrast Anzeigepunkt selbstleuchtend Breite Spannungsunterstützung Warnung : Das Glas des Displays ist zerbrechlich. Seien Sie daher bei der Verwendung vorsichtig. Wenn das Glas zerbricht, funktioniert der Bildschirm nicht richtig.

Lesen (+) (–)

Merkmale Größe: 0,96 Zoll Auflösung: 128 x 64 Sichtbarer Winkel: >160 ° Eingangsspannung: 3,3 V ~ 6 V Breite Spannungsunterstützung: 3,3 V, 5 V Betrachtungswinkel: >160 Nur 2 I/O Ports zur Steuerung erforderlich Laufwerk-IC: SSD1306 Betriebstemperatur: -30 °C bis 80 °C OLED-Vorteile Kleineres Volumen Extrem niedriger Stromverbrauch Hoher Kontrast Display-Punkt selbstleuchtend Breite Spannungsunterstützung Unabhängige Kommunikationsmethode über SPI oder IIC 128x64 Punktmatrix Breiter Sichtwinkel: maximaler Sichtwinkel 160° Industrietaugliche Betriebstemperatur: -30 ~ 70 °C Warnung: Das Glas des Displays ist sehr dünn, bitte seien Sie vorsichtig bei der Verwendung. Wenn das Glas zerbrochen ist, wird das Display nicht richtig funktionieren.

Lesen (+) (–)

Arduino-, MicroPython- und CircuitPython-kompatibles, kompaktes Entwicklungsboard mit Raspberry Pi RP2040 RP2040-0.42LCD ist ein leistungsstarkes Entwicklungsboard mit integriertem 0.42" LCD (70x40 Auflösung) mit flexiblen digitalen Schnittstellen. Es enthält den RP2040 Mikrocontroller-Chip des Raspberry Pi. Der RP2040 verfügt über einen Dual-Core Arm Cortex-M0+ Prozessor, der mit 133 MHz getaktet ist, mit 264 KB internem SRAM und 2 MB Flash-Speicher. Technische Spezifikationen SoC Raspberry Pi RP2040 Dual-Core Cortex-M0+ Mikrocontroller mit bis zu 125 MHz, mit 264 KB SRAM Speicher 2 MB SPI-Flash Display 0,42-Zoll-OLED USB 1x USB Typ-C Anschluss für Stromversorgung und Programmierung Expansion - Qwiic I²C-Anschluss- 7-polige und 8-polige Stiftleisten mit bis zu 11x GPIOs, 2x SPI, 2x I²C, 4x ADC, 1x UART, 5 V, 3,3 V, VBAT, GND Misc - Reset- und Boot-Tasten- RGB-LED, Betriebs-LED Stromversorgung - 5 V über USB-C-Anschluss oder Vin- VBAT-Pin für Batterieeingang- 3,3-V-Regler mit 500-mA-Spitzenleistung Dimensionen 23.5 x 18 mm Gewicht 2.5 g Downloads GitHub

Lesen (+) (–)

Spezifikationen Material: Kunststoff + Stahl Menge: 10 Stück Abmessungen: 0,71 Zoll x 0,39 Zoll x 0,28 Zoll Gewicht: 0,5 Unzen/Stück

Lesen (+) (–)

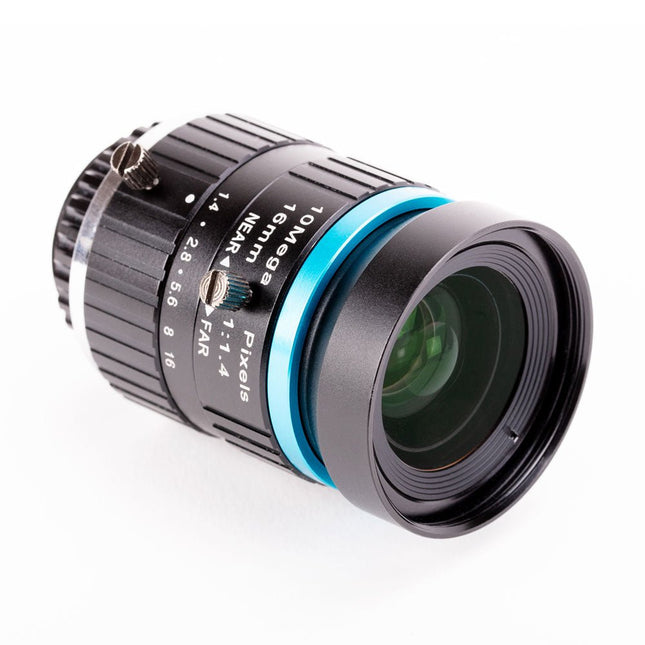

Das 16-mm-Objektiv bietet eine höhere Bildqualität als das 6-mm-Objektiv. It has a narrow angle of view which is more suited to viewing distant objects. Technische Spezifikationen Auflösung 10 MegaPixel Bildformat 1" Brennweite 16 mm Aperture F1.4-16 Mount C Field Angle 1"Field Angle 2/3"Field Angle 1/1.8"Field Angle 1/2" 44.6° × 33.6°30.0° × 23.2°24.7° × 18.6°21.8° × 16.4° Back Focal Length 17.53 mm Optische Länge 67.53 mm Verzerrung 1"(-0.7%) 1/2"(-0.5%) 1/3"(-0.15%) M.O.D. 0.2 m Abmessungen 39 × 50 mm Gewicht 133.7 g

Lesen (+) (–)

Diese 2-in-1 SMD-Heißluft-Lötstation bietet eine kostengünstige Lösung zum Löten und Entlöten aller Arten von SMD-Komponenten. Features Inkl. Lötkolben und Heißluftpumpe. Es eignet sich zum Löten und Entlöten aller Arten von oberflächenmontierten ICs, Leiterplatten oder Komponenten. Die Steuereinheit verfügt über 2 LEDs, die die Temperatur in °C und °F anzeigen. Die Temperatur kann einfach mit einfachen Auf-/Ab-Tasten eingestellt werden. Die Heißlufttemperatur kann kontinuierlich von 3 l/min bis 24 l/min kalibriert werden. Die Temperatur ist mikroprozessorgesteuert und kann eingestellt werden. Temperaturbereich: 50-480 °C für Lötkolben, 100-500 °C für Heißluftpumpe. Technische Daten Leistung Lötkolben: 24 V, 60 WHeißluftpumpe: 300 W Stromversorgung 220-240 VAC 50 Hz Temperaturbereich Lötkolben: 50-480 °CHeißluftpumpe: 100-500 °C Abmessungen 113 x 125 x 175 mm Gewicht 2 kg Lieferumfang 1x Lötstation 1x Lötkolben 1x Heißluftpistole 3x Heißluftdüse 1x Lötkolben mit Nadeleinsatz 1x Netzkabel 1x Lötkolbenständer mit Schwamm

Lesen (+) (–)

ILI9341 ist ein 262144-Farben-Einzelchip-SOC-Treiber für ein TFT-Flüssigkristalldisplay mit einer Auflösung von 240 x 320 Punkten (RGB), bestehend aus einem 720-Kanal-Source-Treiber, einem 320-Kanal-Gate-Treiber und 172800 Byte GRAM für Grafikanzeigedaten von 240 x 320 Punkte (RGB) und Stromversorgungsschaltung. ILI9341 unterstützt parallele 8-/9-/16-/18-Bit-Datenbus-MCU-Schnittstellen, 6-/16-/18-Bit-Datenbus-RGB-Schnittstellen und 3-/4-Leiter-Seriell-Peripherieschnittstellen (SPI). Der Bewegtbildbereich kann im internen GRAM durch die Fensteradressenfunktion angegeben werden. Der angegebene Fensterbereich kann selektiv aktualisiert werden, sodass bewegte Bilder unabhängig vom Standbildbereich gleichzeitig angezeigt werden können. ILI9341 kann mit einer Schnittstellenspannung von 1,65 V ~ 3,3 VI/O und einer integrierten Spannungsfolgerschaltung betrieben werden, um Spannungspegel für die Ansteuerung eines LCD zu erzeugen. Der ILI9341 unterstützt den Vollfarb-, 8-Farben-Anzeigemodus und den Schlafmodus für eine präzise Leistungssteuerung per Software. Diese Funktionen machen den ILI9341 zu einem idealen LCD-Treiber für mittelgroße oder kleine tragbare Produkte wie digitale Mobiltelefone, Smartphones, MP3 und PMP, wo lange Die Akkulaufzeit ist ein großes Problem. Merkmale Bildschirmauflösung: 240 x 320 (RGB) Ausgabe: 720 Quellausgänge | 320 Gate-Ausgänge | Gemeinsamer Elektrodenausgang (VCOM) a-TFT-LCD-Treiber mit On-Chip-Vollanzeige-RAM: 172.800 Byte Systemschnittstelle 8-Bit-, 9-Bit-, 16-Bit-, 18-Bit-Schnittstelle mit MCU der Serie 8080-Ⅰ/8080-Ⅱ 6-Bit-, 16-Bit-, 18-Bit-RGB-Schnittstelle mit Grafikcontroller 3-zeilige / 4-zeilige serielle Schnittstelle Anzeigemodus: Vollfarbmodus (Leerlaufmodus AUS): 262K Farbe Reduzierter Farbmodus (Leerlaufmodus EIN): 8 Farben Energiesparmodi: Schlafmodus Deep-Standby-Modus On-Chip-Funktionen: VCOM-Generator und -Anpassung Timing-Generator Oszillator DC / DC-Wandler Linien-/Rahmenumkehr 1 voreingestellte Gammakurve mit separater RGB-Gammakorrektur Inhaltsadaptive Helligkeitssteuerung MTP (3-mal): 8 Bit für ID1, ID2, ID3 7-Bit für VCOM-Anpassung Architektur mit geringem Stromverbrauch Niedrige Betriebsstromversorgungen: VDDI = 1,65 V ~ 3,3 V (Logik) VCI = 2,5 V ~ 3,3 V (analog) LCD-Spannungsantrieb: Quelle/VCOM-Versorgungsspannung AVDD – GND = 4,5 V ~ 5,5 V VCL - GND = -2,0 V ~ -3,0 V Ausgangsspannung des Gate-Treibers VGH - GND = 10,0 V ~ 20,0 V VGL - GND = -5,0 V ~ -15,0 V VGH - VGL 3 ≦ 2V Ausgangsspannung des VCOM-Treibers VCOMH = 3,0 V ~ (AVDD – 0,5) V VCOML = (VCL+0,5)V ~ 0V VCOMH – VCOML ≦ 6,0 V Betriebstemperaturbereich: -40℃ bis 85℃

Lesen (+) (–)

2x16 Zeichen LCD-Modul (blau/weiß) Pin-Nr. Pin-Name Beschreibungen 1 VSS Boden 2 VDD Versorgungsspannung für Logik 3 V0 Eingangsspannung für LCD 4 RS Daten-/Befehlsregisterauswahl (H: Datensignal, L: Befehlssignal) 5 R/W Lesen/Schreiben (H: Lesemodus, L: Schreibmodus) 6 E Signal aktivieren 7 DB0 Datenbit 0 8 DB1 Datenbit 1 9 DB2 Datenbit 2 10 DB3 Datenbit 3 11 DB4 Datenbit 4 12 DB5 Datenbit 5 13 DB6 Datenbit 6 14 DB7 Datenbit 7 15 LED_A Anode für Hintergrundbeleuchtung 16 LED_K Hintergrundbeleuchtungskathode

Lesen (+) (–)

308 Schaltungen – das zehnte Buch innerhalb der „Dreihunderter-Reihe“. 308 Schaltungen und neue Konzepte in einem Buch sind ein (fast) unerschöpflicher Fundus zu allen Bereichen der Elektronik: Audio & Video, Spiel & Hobby, Haus & Hof, Prozessor & Controller, Messen & Testen, PC & Peripherie, Stromversorgung & Ladetechnik sowie zu Themen, die sich nicht katalogisieren lassen.308 Schaltungen – enthält viele komplette Problemlösungen, zumindest aber die Idee hierzu. Nicht zuletzt sind die 308 Schaltungen der Anstoß zu ganz neuen Überlegungen.308 Schaltungen – sind eine Zusammenfassung der Beiträge aus den Halbleiterheften 2000 bis 2002. Die Halbleiterhefte sind die jährlichen Doppelausgaben Juli/August der Zeitschrift Elektor.308 Schaltungen ist das Buch für alle, die kreativ mit der Elektronik umgehen; sei es im Beruf oder als Hobby.

Lesen (+) (–)

309 Schaltungen – das zehnte Buch innerhalb der „Dreihunderter-Reihe“. 309 Schaltungen und neue Konzepte in einem Buch sind ein (fast) unerschöpflicher Fundus zu allen Bereichen der Elektronik: Audio & Video, Spiel & Hobby, Haus & Hof, Prozessor & Controller, Messen & Testen, PC & Peripherie, Stromversorgung & Ladetechnik sowie zu Themen, die sich nicht katalogisieren lassen.309 Schaltungen – enthält viele komplette Problemlösungen, zumindest aber die Idee hierzu. Nicht zuletzt sind die 309 Schaltungen der Anstoß zu ganz neuen Überlegungen.309 Schaltungen – sind eine Zusammenfassung der Beiträge aus den Halbleiterheften 2003 bis 2005. Die Halbleiterhefte sind die jährlichen Doppelausgaben Juli/August der Zeitschrift Elektor.309 Schaltungen ist das Buch für alle, die kreativ mit der Elektronik umgehen; sei es im Beruf oder als Hobby.

Lesen (+) (–)

310 Schaltungen – das elfte Buch innerhalb der „Dreihunderter-Reihe“. 310 Schaltungen und neue Konzepte in einem Buch sind ein (fast) unerschöpflicher Fundus zu allen Bereichen der Elektronik: Audio & Video, Spiel & Hobby, Haus & Hof, Prozessor & Controller, Messen & Testen, PC & Peripherie, Stromversorgung & Ladetechnik sowie zu Themen, die sich nicht katalogisieren lassen.310 Schaltungen – enthält viele komplette Problemlösungen, zumindest aber die Idee hierzu. Nicht zuletzt sind die 310 Schaltungen der Anstoß zu ganz neuen Überlegungen.310 Schaltungen – sind eine Zusammenfassung der Beiträge aus den Halbleiterheften 2006 bis 2008. Die Halbleiterhefte sind die jährlichen Doppelausgaben Juli/August der Zeitschrift Elektor.310 Schaltungen ist das Buch für alle, die kreativ mit der Elektronik umgehen; sei es im Beruf oder als Hobby.

Lesen (+) (–)

311 Schaltungen – das zwölfte Buch innerhalb der „Dreihunderter-Reihe“. 311 Schaltungen und neue Konzepte in einem Buch sind ein (fast) unerschöpflicher Fundus zu allen Bereichen der Elektronik: Audio & Video, Spiel & Hobby, Haus & Hof, Prozessor & Controller, Messen & Testen, PC & Peripherie, Stromversorgung & Ladetechnik sowie zu Themen, die sich nicht katalogisieren lassen. 311 Schaltungen – enthält viele komplette Problemlösungen, zumindest aber die Idee hierzu. Nicht zuletzt sind die 311 Schaltungen der Anstoß zu ganz neuen Überlegungen. 311 Schaltungen – sind eine Zusammenfassung der Beiträge aus den Halbleiterheften 2009 bis 2011. Die Halbleiterhefte sind die jährlichen Doppelausgaben Juli/August der Zeitschrift Elektor. 311 Schaltungen ist das Buch für alle, die kreativ mit der Elektronik umgehen; sei es im Beruf oder als Hobby.

Lesen (+) (–)

Lernen Sie 3D-Modelle und 3D-Drucke mit Tinkercad Mit diesem Buch und den ergänzenden Videos werden Sie im Handumdrehen zum 3D-Drucken. In diesem Kurs lernen Sie, Gehäuse für elektronische Komponenten herzustellen, aber auch Ihre Drucktechnik zu optimieren und Ihren 3D-Kreationen ein wenig Flair zu verleihen. Der Kurs ist perfekt für Sie, wenn Sie gerade Ihren (ersten) 3D-Drucker gekauft haben und so schnell wie möglich Ihre eigenen Designs drucken und gleichzeitig mehr Hintergrundinformationen erhalten möchten. Sie lernen die Funktionsweise eines 3D-Druckers kennen und erfahren, welche Software Sie zum Modellieren Ihres Objekts verwenden können, ohne zu vergessen, dass es perfekt gedruckt wird. Wir werden sogar die Magie des 3D-Drucks nutzen, um Dinge zu schaffen, die mit keiner anderen Rapid-Prototyping-Technik (so schnell und einfach) unmöglich zu machen scheinen. Am Ende dieses Kurses wird es für Sie selbstverständlich sein, ein Objekt für den 3D-Druck zu entwerfen und Ihre Druckeinstellungen zu optimieren, um den perfekten Druck zu erhalten! Das Buch enthält die folgenden 7 Video-Tutorials: Einführung Grundlegende 3D-Modellierung für den 3D-Druck Modellierung eines Gehäuses Nachbearbeitung Die Grenzen ausreizen Bewegliche Teile Snap passt

Lesen (+) (–)

Lernen Sie 3D-Modelle und 3D-Drucke mit Tinkercad Mit diesem Buch und den ergänzenden Videos werden Sie im Handumdrehen zum 3D-Drucken. In diesem Kurs lernen Sie, Gehäuse für elektronische Komponenten herzustellen, aber auch Ihre Drucktechnik zu optimieren und Ihren 3D-Kreationen ein wenig Flair zu verleihen. Der Kurs ist perfekt für Sie, wenn Sie gerade Ihren (ersten) 3D-Drucker gekauft haben und so schnell wie möglich Ihre eigenen Designs drucken und gleichzeitig mehr Hintergrundinformationen erhalten möchten. Sie lernen die Funktionsweise eines 3D-Druckers kennen und erfahren, welche Software Sie zum Modellieren Ihres Objekts verwenden können, ohne zu vergessen, dass es perfekt gedruckt wird. Wir werden sogar die Magie des 3D-Drucks nutzen, um Dinge zu schaffen, die mit keiner anderen Rapid-Prototyping-Technik (so schnell und einfach) unmöglich zu machen scheinen. Am Ende dieses Kurses wird es für Sie selbstverständlich sein, ein Objekt für den 3D-Druck zu entwerfen und Ihre Druckeinstellungen zu optimieren, um den perfekten Druck zu erhalten! Das Buch enthält die folgenden 7 Video-Tutorials: Einführung Grundlegende 3D-Modellierung für den 3D-Druck Modellierung eines Gehäuses Nachbearbeitung Die Grenzen ausreizen Bewegliche Teile Snap passt

Lesen (+) (–)

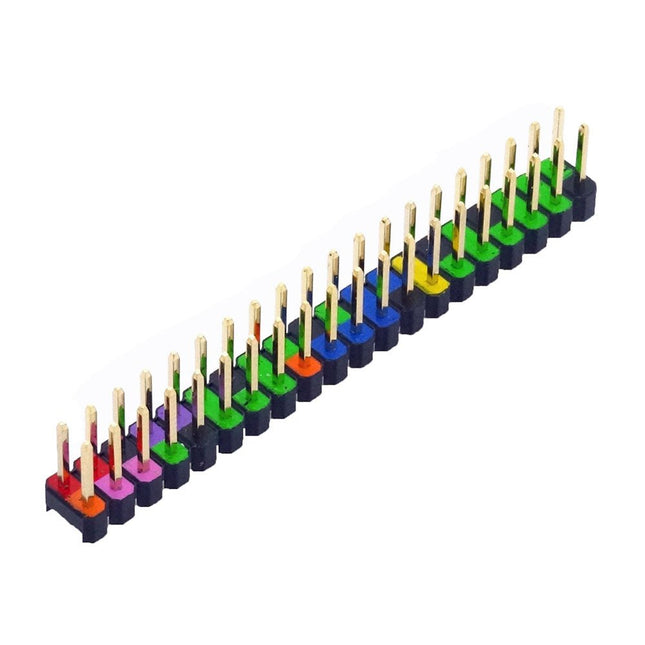

Diese farbcodierte Stiftleiste ist ideal für den Einsatz mit Raspberry Pi. Alle Pins sind farblich mit den entsprechenden Funktionen kodiert, was das Prototyping und Hacking erleichtert. Technische Daten Passend für alle Raspberry Pi Modelle mit GPIO 2 Pin-Reihen mit je 20 Pins 2,54 mm Pinabstand (Pitch) Pin-Höhe: 3 / 6 mm Gesamthöhe: ca. 11 mm Farben/Funktionen Orange = 3.3 V Rot = 5 V Pink = I²C Violett = UART Blau = SPI Gelb = DNC Grün = GPIO Schwarz = GND (Ground)

Lesen (+) (–)

Der Raspberry Pi stellt einen sehr preiswerten, aber doch vollwertigen Computer dar, an den auf einfache Weise verschiedenste Elektronik angeschlossen werden kann. Dieses Buch geht auf eine der Stärken des Raspberry Pi ein: die Kombination von Elektronik und Software. Nach einer kurzen Einführung zum Raspberry Pi wird auf die benötigte Software eingegangen. Im Anschluss wird das Linux-Betriebssystem kurz vorgestellt – gefolgt von einer Einführung in die Programmierung mit Bash, Python und JavaScript. Der Schwerpunkt liegt dabei auf Python. Die Erläuterungen sind in allen Fällen kurz und bündig und trotzdem so ausführlich, dass das Notwendigste besprochen wird, um die folgenden Projekte zu verstehen und individuell anzupassen. Dieses Buch beschreibt 45 spannende und interessante Projekte, wie zum Beispiel ein Wechselblinklicht, eine Motorregelung, Erzeugen und Verarbeiten analoger Signale, ein digitales Thermometer, ein Lichtmesser. Aber auch kompliziertere Projekte wie eine Motor-Geschwindigkeitsregelung, ein Webserver mit CGI (Common Gateway Interface) und Client-Server-Programme werden vorgestellt. Sie können dieses Buch als Projektbuch verwenden und die Projekte nachbauen, um sie dann in der Praxis einzusetzen. Durch die ausführliche Beschreibung mit Schaltplänen und Fotos gestaltet sich der Aufbau auf dem Steckbrett recht einfach. Sie können dieses Buch auch als Lehrbuch verwenden. Bei jedem Projekt wird erklärt, warum es auf diese Art und Weise ausgeführt ist. Sie lernen viel über den Raspberry Pi, Python und die verwendeten Bauteile, so dass Sie selbst die Projekte anpassen, nach eigenen Wünschen erweitern oder mehrere Projekte miteinander kombinieren können. Um Ihnen die Software-Installation zu erleichtern, hat der Autor das Betriebssystem und alle Programmbeispiele auf einer SD-Karte zusammengetragen. Passend zu den Projekten ist neben dieser SD-Karte auch ein Hardware-Starterkit bei Elektor erhältlich.

Lesen (+) (–)

Der Raspberry Pi stellt einen sehr preiswerten, aber doch vollwertigen Computer dar, an den auf einfache Weise verschiedenste Elektronik angeschlossen werden kann. Dieses Buch geht auf eine der Stärken des Raspberry Pi ein: die Kombination von Elektronik und Software. Nach einer kurzen Einführung zum Raspberry Pi wird auf die benötigte Software eingegangen. Im Anschluss wird das Linux-Betriebssystem kurz vorgestellt – gefolgt von einer Einführung in die Programmierung mit Bash, Python und JavaScript. Der Schwerpunkt liegt dabei auf Python. Die Erläuterungen sind in allen Fällen kurz und bündig und trotzdem so ausführlich, dass das Notwendigste besprochen wird, um die folgenden Projekte zu verstehen und individuell anzupassen. Dieses Buch beschreibt 45 spannende und interessante Projekte, wie zum Beispiel ein Wechselblinklicht, eine Motorregelung, Erzeugen und Verarbeiten analoger Signale, ein digitales Thermometer, ein Lichtmesser. Aber auch kompliziertere Projekte wie eine Motor-Geschwindigkeitsregelung, ein Webserver mit CGI (Common Gateway Interface) und Client-Server-Programme werden vorgestellt. Sie können dieses Buch als Projektbuch verwenden und die Projekte nachbauen, um sie dann in der Praxis einzusetzen. Durch die ausführliche Beschreibung mit Schaltplänen und Fotos gestaltet sich der Aufbau auf dem Steckbrett recht einfach. Sie können dieses Buch auch als Lehrbuch verwenden. Bei jedem Projekt wird erklärt, warum es auf diese Art und Weise ausgeführt ist. Sie lernen viel über den Raspberry Pi, Python und die verwendeten Bauteile, so dass Sie selbst die Projekte anpassen, nach eigenen Wünschen erweitern oder mehrere Projekte miteinander kombinieren können. Um Ihnen die Software-Installation zu erleichtern, hat der Autor das Betriebssystem und alle Programmbeispiele auf einer SD-Karte zusammengetragen. Passend zu den Projekten ist neben dieser SD-Karte auch ein Hardware-Starterkit bei Elektor erhältlich.

Lesen (+) (–)

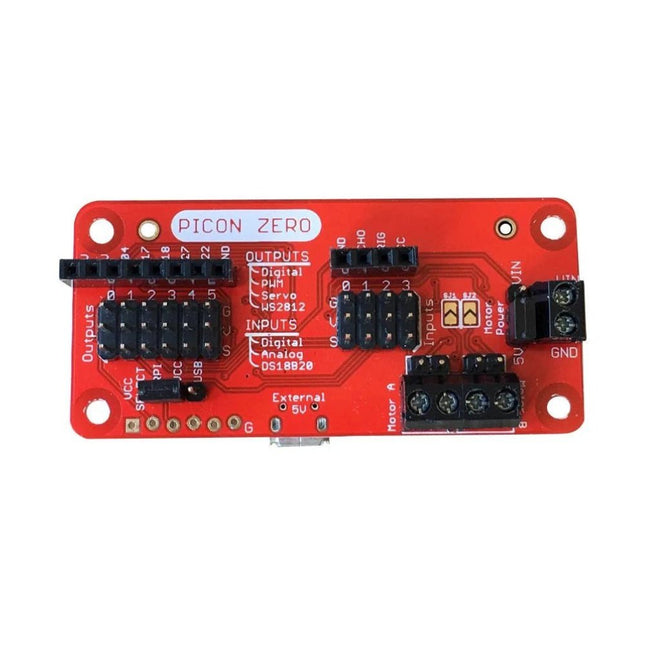

Der Picon Zero ist ein Add-on für den Raspberry Pi. Es hat die gleiche Größe wie ein Raspberry Pi Zero und eignet sich daher ideal als pHat. Über einen 40-Pin-GPIO-Anschluss ist die Nutzung natürlich auch auf jedem anderen Raspberry Pi möglich. Neben zwei vollständigen H-Bridge-Motortreibern verfügt der Picon Zero über mehrere Eingangs-/Ausgangspins, die Ihnen mehrere Konfigurationsoptionen bieten. Dadurch können Sie ganz einfach Ausgänge oder analoge Eingänge zu Ihrem Raspberry Pi hinzufügen, ohne komplizierte Software oder Kernel-spezifische Treiber. Gleichzeitig erschließt es 5 GPIO-Pins vom Raspberry Pi und stellt die Schnittstelle für einen Ultraschall-Abstandssensor HC-SR04 bereit. Beim Picon Zero sind alle Komponenten, einschließlich der Stiftleisten und Schraubklemmen, vollständig verlötet. Löten ist nicht erforderlich. Sie können es direkt nach dem Auspacken verwenden. Merkmale Leiterplatte im pHat-Format: 65 mm x 30 mm Zwei vollständige H-Bridge-Motortreiber. Fahren Sie kontinuierlich bis zu 1,5 A pro Kanal bei 3 V - 11 V. Jeder Motorausgang verfügt sowohl über eine 2-polige Stiftleiste als auch über eine 2-polige Schraubklemme. Die Motoren können über die 5 V des Picon Zero oder eine externe Stromquelle (3 V – 11 V) betrieben werden. Die 5 V des Picon Zero können aus der 5 V-Leitung des Raspberry Pi oder einem USB-Anschluss am Picon Zero ausgewählt werden. Das bedeutet, dass Sie praktisch über zwei USB-Batteriebänke verfügen können: eine für die Stromversorgung der Servos und Motoren des Picon Zero und die andere für die Stromversorgung des Pi. 4 Eingänge, die bis zu 5 V akzeptieren können. Diese Eingänge können wie folgt konfiguriert werden: Digitale Eingänge Analoge Eingänge DS18B20 DHT11 6 Ausgänge, die 5 V ansteuern können und wie folgt konfiguriert werden können: Digitaler Ausgang PWM-Ausgang Servo NeoPixel WS2812 Alle Ein- und Ausgänge verwenden 3-polige GVS-Stiftleisten. 4-polige Buchsenleiste zum direkten Anschluss an einen Ultraschall-Abstandssensor HC-SR04. 8-Pin-Buchsenleiste für Masse-, 3,3-V-, 5-V- und 5-GPIO-Signale, sodass Sie deren zusätzliche Funktionen hinzufügen können. Hardwarekonfiguration Picon Zero verfügt über zwei Jumper zum Einstellen der Hardwarekonfiguration. Stellen Sie sicher, dass Sie sie an der richtigen Position platziert haben. JP1 – 5-V-Wahlschalter der Platine. Dieser Jumper wählt aus, woher die 5-V-Stromversorgung für die Picon Zero-Ausgänge stammt. Die Optionen sind: Jumper oben zwischen RPI und 5 V. Die 5 V-Stromversorgung für die Platine erfolgt über die Pins des Raspberry Pi am GPIO-Anschluss. Aufgrund der geringen Ausgangsleistung der Geräte und der 5-V-Motoren können alle Geräte mit einem einzigen 5-V-Stromeingang betrieben werden. Jumper an der Unterseite zwischen USB und 5 V. Die 5 V-Stromversorgung erfolgt über den microUSB-Anschluss des Picon Zero. Nützlich für Geräte mit höherer Ausgangsleistung, da Sie über den Micro-USB-Anschluss auf der Platine zusätzlichen Strom bereitstellen können JP2 – Motorleistungswähler. Dieser Jumper wählt aus, wo die Motoren mit Strom versorgt werden. Die beiden Optionen hier sind die folgenden: Jumper oben zwischen MotorPower und Vin. Der Antrieb der Motoren erfolgt über die 2-polige Schraubklemme. Die Spannung kann zwischen 3 V und 11 V liegen. Nützlich für Motoren, die eine andere Spannung als 5 V benötigen oder die mehr Strom benötigen, als an einem der USB-Eingangsanschlüsse verfügbar ist Jumper unten zwischen 5 V und MotorPower. Die Motoren werden über die 5 V der Platine betrieben. Raspberry Pi-Konfiguration Der Picon Zero ist ein I²C-Gerät. Stellen Sie sicher, dass Ihr Raspberry Pi richtig für die Verwendung von I²C und SMBus eingerichtet ist: sudo apt-get install python-smbus python3-smbus python-dev python3-dev sudo nano /boot/config.txt Fügen Sie am Ende der Datei die folgenden Zeilen hinzu dtparam=i2c1=on dtparam=i2c_arm=on Drücken Sie Strg-X und verwenden Sie zum Speichern die Standardeingabeaufforderungen Sudo-Neustart Stecken Sie den Picon Zero auf den Pi und führen Sie i2cdetect -y 1 aus Wenn alles gut geht, wird der Picon Zero wie unten gezeigt als Adresse 22 angezeigt:

Lesen (+) (–)

5 V/2 A Micro-USB Netzteil (EU)

Lesen (+) (–)

Dieses Buch enthält 50 unterhaltsame und spannende Projekte für PIC-Mikrocontroller wie einen Laseralarm, eine USB-Maus, eine Eieruhr, ein Jugendschutzmittel, einen Soundschalter, eine kapazitive Flüssigkeitsstandsanzeige, einen „Finger im Wasser“-Sensor, die Überwachung eines Raums mithilfe einer Kamera und Netzlicht Dimmer (110-240 Volt), sprechender Mikrocontroller und vieles mehr. Es werden verschiedene Techniken besprochen, wie z. B. Relais, Wechselstromsteuerung einschließlich Netz, I²C, SPI, RS232, USB, Pulsweitenmodulation, Drehgeber, Interrupts, Infrarot, Analog-Digital-Wandlung (und umgekehrt), 7-Segment-Anzeige und sogar CAN-Bus. Sie können dieses Buch verwenden, um die Projekte für Ihren eigenen Gebrauch zu erstellen. Die klaren Erklärungen, Schaltpläne und sogar Bilder jedes Projekts machen diese Aktivität zu einer unterhaltsamen Aktivität. Für jedes Projekt wird die Theorie besprochen und warum das Projekt auf diese besondere Weise durchgeführt wurde. Das bedeutet, dass Sie dieses Buch auch als Studienbuch oder als Grundlage für größere und kompliziertere Projekte verwenden können. Alle Projekte verwenden ein Steckbrett, sodass Änderungen und Erweiterungen einfach sind. Es werden drei PIC-Mikrocontroller verwendet: 16f877A, 18f4455 und 18f4685. Außerdem wird besprochen, wie Sie Ihr Projekt von einem Mikrocontroller auf einen anderen migrieren können – 15 Typen werden unterstützt – darunter zwei Beispielprojekte. Die gesamte in diesem Buch verwendete Software kann kostenlos heruntergeladen werden. Das gilt auch für die Open-Source-Programmiersprache JAL. Diese leistungsstarke und dennoch leicht zu erlernende Sprache wird sowohl von Hobbyisten als auch von Profis verwendet. Dieses Buch kann auch als Nachschlagewerk verwendet werden. Es erklärt alle JAL-Befehle sowie die Erweiterungsbibliotheken. Mithilfe des Index können Sie leicht Beispielprojekte finden, die die Verwendung dieser Befehle veranschaulichen. Selbst wenn Sie alle Projekte in diesem Buch erstellt haben, möchten Sie es immer noch in Reichweite haben. Dieses Buch ist keine Fortsetzung, sondern eine Erweiterung des Buches PIC Microcontrollers – 50 Projekte für Einsteiger und Experten desselben Autors. Wenn Sie beide Bücher besitzen, haben Sie satte 100 Projekte für 6 verschiedene Mikrocontroller! Auf dieser Seite finden Sie die gesamte Software, die im Buch behandelt wird.

Lesen (+) (–)

Dieses Objektiv eignet sich für einfache Fotografie. Es kann auch für die Makrofotografie verwendet werden, da es Objekte auf sehr kurze Entfernung fokussieren kann. Technische Spezifikationen Bildformat 1/2" Brennweite 6 mm Auflösung 3 MegaPixel Aperture F1.2 Mount CS Feldwinkel 63° M.O.D. 0.2 m Brennweite hinten 7.53 mm Abmessungen 30 x 34 mm Gewicht 53 g

Lesen (+) (–)

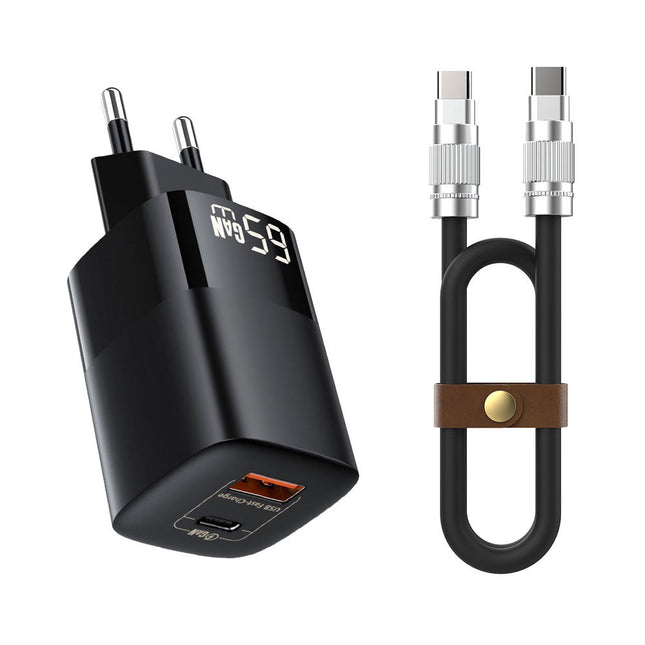

Mit diesem 65 W USB-C PD Netzteil (mit GaN-Technologie) und dem mitgelieferten USB-C-Kabel können Sie den FNIRSI HS-01 Lötkolben sofort verwenden. Natürlich können Sie mit diesem Charger auch Ihre Tablets und Smartphones über USB-C und USB-A schnell aufladen. Lieferumfang 65 W USB-C PD GaN Netzteil (EU) USB-C-Kabel (1,2 m)

Lesen (+) (–)

8-Bit-Mikrocontroller
