Der im Raspberry Pi 5 verwendete Power-Management-IC enthält eine Echtzeituhr und einen Ladeschaltkreis für eine Knopfzelle, die die Uhr mit Strom versorgen kann, wenn die Hauptstromversorgung unterbrochen ist.
Diese Panasonic ML-2020 Lithium-Mangandioxid-Batterie mit einem zweipoligen Stecker und einem doppelseitigen Klebepad kann direkt an den Batterieanschluss des Raspberry Pi 5 angeschlossen und an der Innenseite eines Gehäuses oder an einer anderen geeigneten Stelle angebracht werden.
Das offizielle Raspberry Pi Mini-HDMI-auf-HDMI-Kabel (A/M) für alle Raspberry Pi Zero-Modelle.
19-poliger HDMI Typ D(M) auf 19-poliger HDMI Typ A(M)
1 m Kabel (weiß)
Vernickelte Stecker
4Kp60-kompatibel
RoHS-konform
3 MOhm 300 V DC Isolierung, hält 300 V DC für 0,1 s stand
The OWON XDM1041 is a fast, high-precision digital True RMS benchtop multimeter with a high-resolution 3.5-inch LCD and 50,000 counts. Its DC voltage accuracy is up to 0.05% and it can measure up to 65 values per second.
Features
3.5“ high-resolution LCD (480x320 pixels)
55000 counts, DC voltage accuracy up to 0.05%
Up to 65 readings per second
Dual line display supported
Trend analysis accessible in chart mode
AC True RMS measurements (bandwidth: 20 Hz – 1 kHz)
SCPI support: Remote control the multimeter through PC software via USB port
Data record function, you can record the measured data into internal memory, and then read and process the recorded data with your computer.
Technische Daten
Measurement Range
Resolution
Accuracy
DC Voltage
50.000 mV
0.001 mV
0.1% +10
500.00 mV
0.01 mV
0.05% +5
5.0000 V
0.0001 V
0.05% +5
50.000 V
0.001 V
0.05% +5
500.00 V
0.01 V
0.1% +5
1000.0 V
0.1 V
0.1% +10
AC Voltage
500 mV~750 V
20 Hz~45 Hz
1% +30
45 Hz~65 Hz
0.5% +30
65 Hz~1 KHz
0.7% +30
DC Current
500 uA
0.01 uA
0.15% +20
5000 uA
0.1 uA
0.15% +10
50 mA
0.001 mA
0.15% +20
500 mA
0.01 mA
0.15% +10
5 A
0.0001 A
0.5% +10
10 A
0.001 A
0.5% +10
AC Current
500 uA~500 mA
20 Hz~1 KHz
0.5% +20
5 A-10 A
1.5% +20
Resistance
500 Ω
0.01 Ω
0.15% +10
5 KΩ
0.0001 KΩ
0.15% +5
50 KΩ
0.001 KΩ
0.15% +5
500 KΩ
0.01 KΩ
0.15% +5
5 MΩ
0.0001 MΩ
0.3% +5
50 MΩ
0.001 MΩ
1% +10
Frequency
10.000 Hz~60 MHz
/
±(0.2% +10)
Capacitance
50 nF~500 uF
/
2.5% +10
5 mF~50 mF
5% +10
Diode
3.0000 V
0.0001 V
/
Continuity
1000 Ω
0.1 Ω
Adjustable threshold
Temperature
K type, PT100
Max Display
55,000 counts
Data-logging Function
Logging Duration
15ms~9999.999s
Logging Length
1,000 points
Display
3.5“ TFT LCD (480x320 pixels)
Power supply
230 V AC mains voltage
Dimensions
200 x 88 x 150 mm
Weight
approx. 0.5 kg
Lieferumfang
1x OWON XDM1041 Multimeter
1x Power cord
2x Test leads
1x Fuse
1x USB cable
1x Manual
Downloads
Programming Manual
PC Software
Die ZD-8965 ist eine digitale temperaturgesteuerte Entlötstation, die mit Erdungsschutz und einem LCD-Display zur Temperaturanzeige ausgestattet ist. Trotz ihres kompakten und robusten Designs lässt sich diese Hochleistungs-Entlötstation einfach mit nur einer Hand bedienen.
Die ZD-8965 verfügt über eine Lötpistole mit integriertem Filter, der jegliches abgesaugte Material auffängt und einen kontinuierlichen Betrieb durch einfaches Austauschen der Filter ermöglicht. Darüber hinaus ist in der Spitze ein Temperatursensor eingebettet, der eine schnelle Reaktion auf Temperaturschwankungen für eine konstante Leistung ermöglicht.
Features
Stellen Sie die Temperatur mühelos zwischen 160°C und 480°C ein, indem Sie die praktischen Auf-/Ab-Tasten auf der Vorderseite verwenden.
LED-Anzeige zur Anzeige der Temperatur in °C/°F
Verfügt über einen ergonomischen Pistolengriff mit Auslöser für eine schnelle und effiziente Entfernung von Lötzinnabfällen.
Die verbesserte Lötpistole verfügt über einen hinteren Abzug, wodurch sie besonders praktisch zum Austauschen und Reinigen von Komponenten ist.
Wird mit einer hochwertigen Lötpistole und einer stabilen Halterung geliefert.
Ausgestattet mit einer Hochleistungsheizung, die jedes Mal eine optimale Entlötleistung gewährleistet.
Technische Daten
Station
Spannungsversorgung
220-240 V
Leistung
140 W
Vakuumdruck
600 mm HG
Entlötpistole
Leistung
140 W (18 V DC)Aufheizleistung: 140 W
Temperatur
160-480°C
Heizelement
Keramikheizung
Lieferumfang
1x ZD-8965 Entlötstation
2x Ersatzlötspitze
3x Reinigungsnadel für Entlötspitzen
3x Ersatzfilter für Entlötpistole
1x Ersatzfilter für Lötstation
1x Manual
Das Raspberry Pi 5-Gehäuse ist eine Weiterentwicklung des Raspberry Pi 4-Gehäuses mit verbesserten thermischen Eigenschaften zur Unterstützung des höheren Spitzenstromverbrauchs des Raspberry Pi 5. Es verfügt über einen Lüfter mit variabler Geschwindigkeit, der über einen speziellen Anschluss am Raspberry Pi 5 mit Strom versorgt und gesteuert wird.
Der DCA75 Pro ist ein großartiges Instrument, das Benutzerfreundlichkeit mit erstaunlichen Funktionen kombiniert. Es kann eine Vielzahl von Halbleitern automatisch identifizieren, Pinbelegungen automatisch identifizieren und detaillierte Parameter messen.
Features
Integriertes Grafikdisplay (jetzt mit Hintergrundbeleuchtung) zur Anzeige eines detaillierten Schaltplans der zu testenden Komponente sowie der Pinbelegung und Messdaten.
USB-Konnektivität, um Kurvenverfolgung, Datenspeicherung/-abruf und Geräteabgleich auf Ihrem Windows-PC (Windows 7 und höher) zu ermöglichen.
Einzelne interne AAA-Alkalizelle für den eigenständigen Betrieb.
Komponentenunterstützung
Bipolartransistoren (NPN/PNP inkl. Silizium/Germanium)
Darlington-Transistoren (NPN/PNP)
Anreicherungsmodus-MOSFETs (N-Kanal und P-Kanal)
Verarmungsmodus-MOSFETs (N-Ch und P-Ch)
Sperrschicht-FETs (N-Ch und P-Ch). Sowohl symmetrische als auch asymmetrische Typen
Erweiterungs-IGBTs (N-Ch und P-Ch)
Dioden und Diodennetzwerke (2- und 3-Leiter-Typen)
Zenerdioden (bis ca. 9 V)
Spannungsregler (bis ca. 8 V)
LEDs und Bi-Color-LEDs (2-Leiter- und 3-Leiter-Typen)
Niedrigstromempfindliche Triacs und Thyristoren (<10 mA Trigger und Halten)
Messungen
BJT-Stromverstärkung (hFE)
BJT-Basis-Emitter-Spannung (Vbe)
Leckstrom des BJT-Kollektors
MOSFET-Ein- und Aus-Gate-Schwellenspannungen
MOSFET-Transkonduktanz
JFET-Abschnürspannung
JFET-Transkonduktanz
JFET IDSS (Drainstrom für Vgs=0)
IGBT-Ein- und Aus-Gate-Schwellenspannungen
IGBT-Transkonduktanz
Ausgangsspannung des Spannungsreglers
Ruhestromaufnahme des Spannungsreglers
Abfallspannung des Spannungsreglers
Zenerspannung
Spannungsabfall in Vorwärtsrichtung der Diode
Technische Daten
Analyzertyp
Halbleiterkomponenten
Komponentenerkennung
Automatisch
Pinout-Erkennung
Automatisch, beliebig herum verbinden
Anzeigetyp
Grafisches LCD (jetzt hintergrundbeleuchtet)
Oberflächentyp
USB für optionalen PC-Anschluss
PC-Funktionen
Kurvenverfolgung (Windows 7 und höher)
Software
Auf USB-Stick für Windows 7 und höher enthalten
Batterie
Einzelne AAA-Zelle (im Lieferumfang enthalten)
Lieferumfang
Peak Atlas DCA75 Proalysator
PC-Software auf einem USB-Stick für Windows 11, 10, 8, 7, XP
Micro-USB-Kabel
Ausgestattet mit universellen Premium-Hakensonden
AAA-Alkalibatterie
Downloads
Datasheet (EN)
User Guide (DE)
Software Installation Guide (EN)
Software and Firmware Package
Der FNIRSI SG-003A ist ein kleiner, hochpräziser Signalgenerator mit einem 2,4' TFT-Farbdisplay mit einem Frequenzbereich von bis zu 10 kHz und einem aktiven und passiven Stromausgang von 24 mA. Die maximale Ausgangsspannung beträgt 24 V. Die eingebaute 3000-mAh-Lithiumbatterie hat eine Laufzeit von 10 Stunden.
FNIRSI SG-003A wird hauptsächlich für die Fehlersuche in industriellen SPS, Prozessinstrumenten, elektrischen Ventilen usw. verwendet.
Features
Genauigkeit (Spannung/Strom)
0,1% ±0,005
Auflösung (aktuell)
0,01 mA
Frequenz
0-10 kHz
Auflösung
5 Ziffern
Ausgangsleistung
24 V
Display
2,4" TFT-LCD (320 x 240)
Abmessungen
92 x 72 x 30 mm
Gewicht
165 g
Technische Daten
Signal
Bereich
Genauigkeit
Auflösung
Maximale Belastung
Externe Stromversorgung
Aktiver Stromausgang
0~24 mA
±(0,1% + 0,005)
0,01 mA
750 Ω
Passiver Stromausgang (XMT)
0~24 mA
±(0,1% + 0,005)
0,01 mA
0~30 V
Spannungsausgang
0~24 V
±(0,1% + 0,005)
0,01 V
24-V-Schleife
0~24 mA
±(0,1% + 0,005)
0,01 mA
Frequenzausgang
0~9999 Hz
±2%
5 Ziffern
Stromeingang
0~24 mA
±(0,1% + 0,005)
0,01 mA
Spannungseingang
0~30 V
±(0,1% + 0,005)
0,01 V
Lieferumfang
1x FNIRSI SG-003A Signalgenerator
4x Testclips
1x USB-Ladegerät
1x USB-C Kabel
1x Manual
Downloads
Manual
Firmware V4.3
Der Arduino Pro Mini ist ein Mikrocontroller-Board auf Basis des ATmega328P.
Es hat 14 digitale Eingangs-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen On-Board-Resonator, eine Reset-Taste und Löcher für die Montage von Stiftleisten. Eine sechspolige Stiftleiste kann mit einem FTDI-Kabel oder einem SparkFun-Breakout-Board verbunden werden, um die Platine über USB mit Strom zu versorgen und mit ihr zu kommunizieren.
Der Arduino Pro Mini ist für die semi-permanente Installation in Objekten oder Ausstellungen gedacht. Die Platine wird ohne vormontierte Stiftleisten geliefert, was die Verwendung verschiedener Arten von Steckern oder das direkte Anlöten von Drähten ermöglicht. Das Pin-Layout ist mit dem Arduino Mini kompatibel.
Technische Daten
Microcontroller
ATmega328P
Board Stromversorgung
5-12 V
Schaltung Betriebsspannung
5 V
Digitale E/A-Pins
14
PWM Pins
6
UART
1
SPI
1
I²C
1
Analogeingangs-Pins
6
Externe Interrupts
2
DC-Strom pro I/O-Pin
40 mA
Flash Memory
32 KB, davon 2 KB vom Bootloader verwendet
SRAM
2 KB
EEPROM
1 KB
Taktgeschwindigkeit
16 MHz
Abmessungen
18 x 33.3 mm
Downloads
Eagle files
Schematics
Arduino Uno ist ein Open-Source-Mikrocontroller-Board basierend auf einem ATmega328P. Es hat 14 digitale Ein-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramik-Resonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und einen Reset-Taster. Es enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird; schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können mit Ihrem Uno basteln, ohne sich allzu große Sorgen machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und noch einmal von vorne anfangen.
"Uno" bedeutet auf Italienisch "eins" und wurde gewählt, um die Veröffentlichung der Arduino-Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 der Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform; eine umfangreiche Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Index der Boards.
Technische Daten
Mikrocontroller
ATmega328P
Betriebsspannung
5 V
Eingangsspannung (empfohlen)
7-12 V
Eingangsspannung (maximal)
6-20 V
Digitale I/O-Pins
14 (davon 6 mit PWM-Ausgang)
Digitale I/O-Pins mit PWM
6
Analoge Eingänge
6
DC-Strom pro I/O-Pin
20 mA
DC-Strom für 3,3 V Pin
50 mA
Flashspeicher
32 KB (ATmega328P), davon 0,5 KB vom Bootloader belegt
SRAM
2 KB (ATmega328P)
EEPROM
1 KB (ATmega328P)
Taktgeschwindigkeit
16 MHz
LED_BUILTIN
13
Abmessungen
68,6 x 53,4 mm
Gewicht
25 g
Die offizielle Raspberry Pi-Maus ist eine optische Maus mit drei Tasten, die über einen USB-Typ A-Anschluss entweder an einen der USB-Ports der Tastatur oder direkt an einen kompatiblen Computer angeschlossen wird.
Optische Maus mit drei Tasten
Scroll wheel
USB-Anschluss Typ A
Ergonomisches Design für komfortablen Gebrauch
Kompatibel mit allen Raspberry Pi Produkten
Der Raspberry Pi M.2 HAT+ ermöglicht den Anschluss von M.2-Peripheriegeräten wie NVMe-Laufwerken und KI-Beschleunigern an die PCIe 2.0-Schnittstelle des Raspberry Pi 5 und unterstützt eine schnelle Datenübertragung (bis zu 500 MB/s) zu und von NVMe-Laufwerken und anderem PCIe-Zubehör.
Raspberry Pi M.2 HAT+ unterstützt Geräte mit M.2 M Key Edge-Anschluss in den Formfaktoren 2230 und 2242. Es ist in der Lage, angeschlossene M.2-Geräte mit bis zu 3 A zu versorgen.
Features
Unterstützt Single-Lane-PCIe-2.0-Schnittstelle (500 MB/s Spitzenübertragungsrate)
Unterstützt Geräte, die den M.2 M Key Edge-Anschluss verwenden
Unterstützt Geräte mit dem Formfaktor 2230 oder 2242
Kann angeschlossene M.2-Geräte mit bis zu 3 A versorgen
Power- und Aktivitäts-LEDs
Lieferumfang
1x Raspberry Pi 5 M.2 HAT+
1x Flachbandkabel
1x GPIO Stacking-Header
4x Abstandshalter
8x Schrauben
Downloads
Datasheet
Schematics
Assembly instructions
Der QA403 ist QuantAsylum's Audio-Analyzer der vierten Generation. Der QA403 erweitert die Funktionalität des QA402 mit verbesserter Rausch- und Verzerrungsleistung sowie einem flacheren Frequenzgang an den Bandkanten. Die kompakte Größe des QA403 bedeutet, dass Sie ihn fast überall hin mitnehmen können.
Features
24-Bit ADC/DAC
Bis zu 192 kS/s
Vollständig vom PC isoliert
Differenzielle Eingabe/Ausgabe
Stromversorgung über USB
Eingebauter Dämpfer
Schnelles Booten und treiberlos
Der QA403 ist ein treiberloses USB-Gerät, das heißt, er ist sofort nach dem Einstecken einsatzbereit. Die Software ist kostenlos und die Hardware lässt sich schnell und einfach von einem Gerät auf das nächste übertragen. Wenn Sie also ins Werk fahren müssen, um ein Problem zu beheben, oder den QA403 mit nach Hause nehmen möchten, um von zu Hause aus zu arbeiten, können Sie das ohne Probleme tun.
No-Cal Entwurf
Der QA403 wird mit einer Werkskalibrierung in seinem Flash-Speicher geliefert, die eine gleichbleibende Leistung von Gerät zu Gerät gewährleistet. In Ihrer Produktionslinie können Sie einen weiteren QA403 installieren und sicher sein, dass die Messwerte des einen Geräts mit denen des nächsten Geräts übereinstimmen werden. Es ist nicht zu erwarten, dass eine Neukalibrierung in regelmäßigen Abständen erforderlich sein wird.
Messungen
Die Durchführung grundlegender Messungen ist schnell und einfach. Mit wenigen Klicks können Sie den Frequenzgang, den THD(+N), die Verstärkung, den SNR und mehr Ihres zu prüfenden Geräts ermitteln.
Dynamischer Bereich
Der QA403 bietet 8 Verstärkungsbereiche am Eingang (0 bis +42 dBV in 6 Schritten) und 4 Verstärkungsbereiche am Ausgang (-12 bis +18 dBV in 10 dB-Schritten). Dies gewährleistet eine gleichbleibende Leistung über einen sehr großen Bereich von Eingangs- und Ausgangspegeln. Der maximale AC-Eingang des QA403 beträgt +32 dBV = 40 Vrms. Der maximale Gleichstrompegel beträgt ±40 V, und der maximale ACPEAK + DC = ±56 V.
Einfache Programmierbarkeit
Der QA403 unterstützt eine REST-Schnittstelle, die die Automatisierung von Messungen in nahezu jeder Sprache, die Sie sich vorstellen können, erleichtert. Von Python über C++ bis hin zu Visual Basic – wenn Sie wissen, wie man eine Webseite in Ihrer Lieblingssprache lädt, können Sie den QA403 fernsteuern. Die Messungen sind schnell und reaktionsschnell, wobei normalerweise Dutzende von Befehlen pro Sekunde verarbeitet werden.
Isoliert und USB-betrieben
Der QA403 ist vom PC isoliert, d. h. Sie messen Ihren Prüfling und sind nicht auf der Suche nach einer Phantom-Masseschleife. Der QA403 wird, wie fast alle unsere Geräte, über USB mit Strom versorgt. Wenn Sie das Gerät aus der Ferne einrichten, packen Sie einfach einen Hub mit Stromanschluss in Ihre Tasche, und Ihr gesamter Testaufbau kann mit einem Minimum an Kabeln ausgeführt werden.
Auf Wiedersehen Soundkarte, Hallo QA403
Haben Sie es satt, eine Soundkarte zum Laufen zu bringen? Der Kalibrierungs-Albtraum? Das Fehlen von Verstärkungsstufen? Der begrenzte Antrieb? Sind Sie es leid, sich mit den festen Eingangsbereichen herumzuschlagen? Die Sorge, dass Sie sie mit zu viel DC oder AC zerstören könnten? Genervt von den Masseschleifen? Aus diesem Grund hat QuantAsylum den QA403 entwickelt.
Technische Daten
Abmessungen
177 x 44 x 97 mm (B x H x T)
Gewicht
435 g
Gehäuse-Material
Pulverbeschichtetes Aluminium (2 mm dicke Frontplatte, 1,6 mm dicke Ober-/Unterseite)
Downloads
Datasheet
Manual
GitHub
Das Raspberry Pi 5-Gehäuse ist eine Weiterentwicklung des Raspberry Pi 4-Gehäuses mit verbesserten thermischen Eigenschaften zur Unterstützung des höheren Spitzenstromverbrauchs des Raspberry Pi 5. Es verfügt über einen Lüfter mit variabler Geschwindigkeit, der über einen speziellen Anschluss am Raspberry Pi 5 mit Strom versorgt und gesteuert wird.
Der Koffer besteht aus zwei Teilen. Es verfügt über eine Standardbasis mit einer Aussparung für den Zugriff auf den GPIO und eine Auswahl von drei Deckeln: einen einfachen Deckel, einen GPIO-Deckel (der den Zugriff auf den GPIO von oben ermöglicht) und einen Kameradeckel (der bei Verwendung geöffnet wird). Mit dem mitgelieferten kurzen Kamerakabel kann die Raspberry Pi-Kamera oder Camera Noir sauber darin untergebracht werden.
Inbegriffen
1x Basis
3x Deckel (einfach, GPIO, Kamera)
1x kurzes Kamerakabel
4x Gummifüße
Die FNIRSI DWS-200 ist eine leistungsstarke 200 W Smart-Lötstation, ideal für elektronische Lötanwendungen. Die Stromversorgung erfolgt über ein Schaltnetzteil, das mit einem weiten Spannungseingangsbereich von 100-240 V problemlos arbeitet. Die Station bietet einen einstellbaren Temperaturbereich von 100°C bis 450°C und ermöglicht einen einfachen Wechsel zwischen °C und °F.
Zur Steigerung der Effizienz unterstützt es bis zu drei voreingestellte Temperaturwerte und kann zur Aktivierung des Standby-Modus an einen Lötkolbenständer angeschlossen werden. Die Station verfügt außerdem über einen dynamischen Temperaturkurvenmodus zur Datenüberwachung in Echtzeit, der eine präzise und konstante Leistung bei anspruchsvollen Lötaufgaben gewährleistet.
Features
Maximale Ausgangsleistung von 200 W für schnelles Aufheizen
Breiter adaptiver Spannungseingang von 100-240 V
2,8" HD-Farb-TFT-Display mit intelligenter Steuerung
Mehrere voreingestellte Gruppen, um schnell zwischen verschiedenen Einstellungen zu wechseln
Unterstützt die Lötgrifftypen F245 und F210 und bietet so Flexibilität für verschiedene Lötanwendungen
Echtzeit-Schlafmodus zur Verlängerung der Lebensdauer der Lötspitze
Multimodus-Echtzeitüberwachung des Leistungs- und Temperaturstatus für mehr Sicherheit und Präzision
Technische Daten
Spitzenleistung
200 W (maximal)
Temperaturbereich
100°C~450°C
Display
2,8" TFT-HD-Farbbildschirm
Heizzeit
1 Sekunde
Schmelzzeit
3 Sekunden
Eingangsspannung
100-240 V (Wechselstrom)
Eingangssicherung
3 A
Lötgrifftyp
F245
Abmessungen (Station)
156 x 96 x 103 mm
Gewicht (Station)
475 g
Lieferumfang
1x FNIRSI DWS-200 Lötstation
1x Lötgriff F245
6x Lötspitzen (B, KU, K, C2, I, JS)
1x Verbindungskabel
2x Helfende Hände
1x Stromkabel (EU)
Downloads
Manual
Firmware V1.3
Der Raspberry Pi ist der populärste und erfolgreichste Einplatinencomputer der Welt. Der Raspberry Pi 3B+ verfügt über einen Broadcom BCM2837B0 ARM Cortex-A53 64-bit-Quad-Core-Prozessor (1,4 GHz). Damit ist der Raspberry Pi 3 B+ 15% schneller als der Vorgänger. Mit integriertem Dual-Band-WLAN 802.11ac und Bluetooth 4.2 ist der Raspberry Pi 3B+ weiterhin abwärtskompatibel zu den älteren Modellen.
Neue Features (gegenüber Modell B)
Quad-Core-Prozessor (4x 1,4 GHz)
Dual-Band-WLAN 802.11ac (2,4 GHz/5 GHz)
Bluetooth 4.2
Power over Ethernet (PoE) vorbereitet
Neuer Ethernet-Controller
Dual-Band WLAN 802.11ac (2,4 GHz/5 GHz)
Erhöhte Verbindungsgeschwindigkeit und -bandbreite
Größere Reichweite bei Anschluss an den 5-GHz-Kanal
Abwärtskompatibilität innerhalb von Anwendungen
Verbessertes Streaming von HD-Video über WLAN
Erhöhte Effektivität als drahtloser Access Point
Verbesserte Rechenleistung
Vierkernprozessor arbeitet jetzt 15% schneller (4x 1,4 GHz)
Power over Internet (PoE)
PoE-Betrieb (vorbereitet)
Raspberry Pi 3 B+ braucht keine Steckdose mehr: Speisung bei Bedarf bis zu einer Reichweite von 100 m über Ethernet-Verbindung
Einfache und effektive Vernetzung von mehreren Raspberry Pi's
Neuer Ethernet-Controller
Ethernet-Geschwindigkeit 3x höher (~300 Mbps)
Schnellerer Datentransfer im Netzwerk
Technische Daten
Prozessor
Broadcom BCM2837B0
CPU
64-bit ARM Cortex-A53 (4x 1,4 GHz)
GPU
Dual-Core VideoCore IV Multimedia Co-Processor
RAM
1024 MB
USB
4x USB-A 2.0
GPIO
40 Pins
Ethernet
Gigabit Ethernet via USB 2.0
Wireless LAN
802.11b/g/n/ac (2,4 GHz/5 GHz)
Bluetooth
4.2 + LE
SD-Karte
microSD (für Betriebssystem und Datenspeicherung)
Stromversorgung
Micro-USB (5 V | 2,5 A)
Abmessungen
85 x 56 x 17 mm

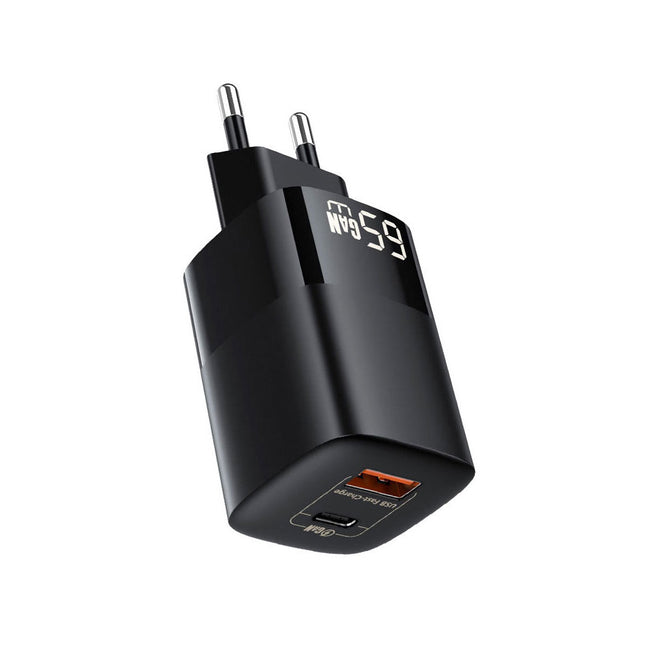

Mit diesem 65 W USB-C PD Netzteil (mit GaN-Technologie) können Sie den FNIRSI HS-01 Lötkolben sofort verwenden. Natürlich können Sie mit diesem Charger auch Ihre Tablets und Smartphones über USB-C und USB-A schnell aufladen.
Lieferumfang
65 W USB-C PD GaN Netzteil (EU)
Der Peak Atlas ESR70 gold ist eine verbesserte Version des früheren Peak Atlas ESR70 Plus. Er kann alles, was der ESR70 Plus konnte, nur noch besser.
Dank neuer Prüfalgorithmen misst er die Kapazität jetzt bis zu 10-mal schneller und über einen größeren Bereich. Dank unseres neuen Triple-Slope-Messsystems wird die Kapazitätsmessung auch viel weniger durch parallele Widerstände oder Leckströme beeinflusst.
Mit den mitgelieferten vergoldeten Sonden (abnehmbar) kann der Atlas ESR70 gold den ESR bis zu einer Auflösung von 0,01 Ohm und bis zu 40 Ohm messen. Es kann sogar den ESR von Kondensatoren messen, die sich im Stromkreis befinden. Die Messfühler sind abnehmbar, so dass 2 mm kompatible Messfühler angebracht werden können. Bei verschiedenen ESR-Werten ertönt ein akustisches Warnsignal, so dass Sie viele Tests hintereinander durchführen können, ohne auf das Display schauen zu müssen. Der ESR70 berücksichtigt automatisch den kapazitiven Blindwiderstand, so dass der ESR auch bei Kondensatoren mit niedrigem Wert (bis zu 0,3 uF) genau gemessen werden kann.
Features
Verwendet eine einzelne AAA-Alkalizelle (im Lieferumfang enthalten).
Alphanumerisches LCD mit Hintergrundbeleuchtung.
Automatischer Analysestart, wenn Sie die Sonden anwenden.
Automatische Kondensatorentladung durch kontrollierte Entladefunktion.
ESR-Messung (und niedriger Gleichstromwiderstand) (auch im Schaltkreis).
Kapazitive Reaktanz wird automatisch berücksichtigt, um einen genauen ESR zu gewährleisten.
Kapazitätsmessung (bei Prüfung außerhalb des Schaltkreises).
Akustische Warnungen für verschiedene ESR-Stufen.
Erweiterter ESR-Messbereich bis zu 40 Ohm.
Optionale Sondenalternativen einfach zu montieren.
Neue gold Features
Verbessertes LCD mit besserer Hintergrundbeleuchtung.
10x schnellere Kapazitätsmessung für große Kondensatoren.
Erweitertes Benutzeroptionensystem.
Neues Triple-Slope-Messsystem, um den Einfluss von Parallelwiderstand und/oder Leckstrom auf Kapazitätsmessungen erheblich zu reduzieren.
Viel größerer Kapazitätsmessbereich jetzt 0,3 uF bis 90.000 uF (vorher 1 uF bis 22.000 uF).
Technische Daten
Analyzertyp
ESR und Kapazität
Komponententypen
Kondensatoren (>0,3 uF)
ESR-Bereich
0,00 Ohm bis 40,0 Ohm
ESR-Auflösung
Ab 0,01 Ohm
In-Circuit-Verwendung
Nur ESR
Kapazitätsbereich
0,3 uF bis 90000 uF
Batterietyp
1,5-V-Alkali-AAA-Zelle (im Lieferumfang enthalten). Lebensdauer normalerweise 1500 Operationen
Anzeigetyp
Alphanumerisches LCD (mit Hintergrundbeleuchtung)
Lieferumfang
Widerstandsmessgerät der äquivalenten Serie ESR70
Extra lange und besonders flexible Prüfkabel (450 mm silikonummanteltes Kabel)
2 mm vergoldete Stecker und Buchsen mit abnehmbaren vergoldeten Krokodilklemmen
Umfassende bebilderte Bedienungsanleitung
AAA-Alkalizelle
Downloads
Datasheet (EN)
User Guide (DE)
Das SEQURE HT140 ist ein äußerst vielseitiges 2-in-1 Lötwerkzeug, das die Funktionalität einer Heißpinzette und eines Lötkolbens vereint. Es wurde speziell für präzise SMD-Löt- und Entlötarbeiten entwickelt.
Mit der unabhängigen Steuerung für einseitiges Heizen funktioniert es mit einer Standardspitze wie ein herkömmlicher Lötkolben. Bei beidseitiger Heizfunktion verwandelt es sich in eine Heißpinzette – perfekt für die effiziente und präzise Entnahme von SMD-Bauteilen.
Features
Betriebstemperatur: 50-500°C
Unterstützt mehrere Stromeingänge: PD 3.1/3.0/2.0, QC 3.0/2.0 (5-28 V DC), LiPo-Akkus und Netzteile.
Das HT140 kombiniert eine Heißpinzette und einen Lötkolben mit unabhängiger ein- oder beidseitiger Heizung. Verwenden Sie es als Lötkolben mit Spitze oder als Heißpinzette zum einfachen Entlöten von SMD-Bauteilen.
Spannung und Stromstärke lassen sich je nach Stromquelle anpassen.
Mit dualer Temperaturregelung, Voreinstellungen, schneller Temperaturerhöhung und Feineinstellung.
128 x 32 OLED-Bildschirm mit einstellbarer Helligkeit und Ausrichtung. Umschaltbar zwischen °C und °F.
Hochpräzises Heizelement mit einer Genauigkeit von ±1%. Schmelzt Lot in nur 2 Sekunden.
Intelligente Standby-, Ruhe- und Aktivierungsfunktionen verlängern die Lebensdauer der Lötspitze und steigern die Effizienz.
Unterstützt Temperaturkalibrierung und -kompensation für präzises Arbeiten.
Inklusive 1,5 m langem, hitzebeständigem PD 150 W Silikonkabel und robuster HT-Station aus Metall.
Austauschbare Lötspitzen und einstellbare Winkel für verschiedene SMD-Lötaufgaben.
Technische Daten
Betriebsspannung
5-28 V DC
Maximale Leistung
140 W
Betriebstemperatur
50-500°C
Zinnschmelzzeit
2 s
Schnittstellentyp
USB-C, DC5525
Stromversorgung
PD 3.1/3.0/2.0, QC 3.0/2.0, 28 V DC max
Display
128 x 32 OLED
Firmware-Upgrade
Ja
Menüsprachen
Englisch, Russisch, Chinesisch
Abmessungen
160 x 27 x 17,5 mm
Gewicht
50 g
Lieferumfang
1x SEQURE HT140 Host
2x HT140-IS Konisch gebogene Entlötspitzen
1x HT-Station
1x Zubehörpaket
1x Aufbewahrungstasche
1x 65 W PD-Netzteil (EU, UK & US)
1x 24 W PD-Silikonkabel (1,5 m)
1x GND-Kabel-Zubehörsatz (1,8 m)
Der Raspberry Pi Monitor ist ein 15,6" Full-HD-Computerdisplay. Es ist benutzerfreundlich, vielseitig, kompakt und erschwinglich und der perfekte Desktop-Display-Begleiter für Raspberry Pi-Computer und andere Geräte.
Mit integriertem Audio über zwei nach vorne gerichtete Lautsprecher, VESA- und Schraubmontagemöglichkeiten sowie einem integrierten winkelverstellbaren Ständer eignet sich der Raspberry Pi Monitor ideal für den Desktop-Einsatz oder für die Integration in Projekte und Systeme. Die Stromversorgung kann direkt über einen Raspberry Pi oder über ein separates Netzteil erfolgen.
Features
15,6" Full HD 1080p IPS-Display
Integrierter winkelverstellbarer Ständer
Integriertes Audio über zwei nach vorne gerichtete Lautsprecher
Audioausgang über 3,5-mm-Buchse
HDMI-Eingang in voller Größe
VESA- und Schraubbefestigungsoptionen
Lautstärke- und Helligkeitssteuerungstasten
USB-C Stromkabel
Technische Daten
Display
Bildschirmgröße: 15,6 Zoll, 16:9-Verhältnis
Panel-Typ: IPS-LCD mit Anti-Glare-Beschichtung
Anzeigeauflösung: 1920 x 1080
Farbtiefe: 16,2M
Helligkeit (typisch): 250 Nits
Farbraumabdeckung: 45%
Blickwinkel: 80°
Stromversorgung
1,5 A/5 V
Kann direkt über einen Raspberry Pi USB-Anschluss (max 60% Helligkeit, 50% Lautstärke) oder über ein separates Netzteil (max 100% Helligkeit, 100% Lautstärke) mit Strom versorgt werden.
Konnektivität
Standard-HDMI-Anschluss (1.4-kompatibel)
3,5-mm-Stereo-Kopfhöreranschluss
USB-C (Stromeingang)
Audio
2x 1,2 W integrierte Lautsprecher
Unterstützung für Abtastraten von 44,1 kHz, 48 kHz und 96 kHz
Downloads
Datasheet
Der Raspberry Pi Pico 2 W ist ein Mikrocontroller-Board auf Basis des RP2350 mit 2,4 GHz 802.11n Wireless LAN und Bluetooth 5.2. Es gibt Ihnen noch mehr Flexibilität bei Ihren IoT- oder Smart-Produktdesigns und erweitert die Möglichkeiten für Ihre Projekte.
Der RP2350 bietet eine umfassende Sicherheitsarchitektur rund um Arm TrustZone für Cortex-M. Es umfasst signiertes Booten, 8 KB Antifuse-OTP für die Schlüsselspeicherung, SHA-256-Beschleunigung, einen Hardware-TRNG und schnelle Glitch-Detektoren.
Die einzigartige Dual-Core- und Dual-Architektur-Fähigkeit des RP2350 ermöglicht Benutzern die Wahl zwischen einem Paar ARM Cortex-M33-Kernen nach Industriestandard und einem Paar Hazard3 RISC-V-Kernen mit offener Hardware. Der Raspberry Pi Pico 2 W ist in C/C++ und Python programmierbar und wird durch eine ausführliche Dokumentation unterstützt. Er ist das ideale Mikrocontroller-Board sowohl für Enthusiasten als auch für professionelle Entwickler.
Technische Daten
CPU
Dual Arm Cortex-M33 oder Dual RISC-V Hazard3 Prozessoren bei 150 MHz
Wireless
On-Board Infineon CYW43439 Single-Band 2,4 GHz 802.11n Wireless Lan und Bluetooth 5.2
Speicher
520 KB On-Chip-SRAM; 4 MB integrierter QSPI-Flash
Schnittstellen
26 Mehrzweck-GPIO-Pins, darunter 4, die für AD verwendet werden können
Peripherie
2x UART
2x SPI-Controller
2x I²C-Controller
24x PWM-Kanäle
1x USB 1.1-Controller und PHY, mit Host- und Geräteunterstützung
12x PIO-Zustandsmaschinen
Eingangsspannung
1,8-5,5 V DC
Abmessungen
21 x 51 mm
Downloads
Datasheet
Pinout
Schematic
Das DIY Mini Digital-Oszilloskop-Kit (mit Gehäuse) ist ein einfach zu bauender Bausatz für ein kleines digitales Oszilloskop. Neben dem Netzschalter verfügt es nur über eine weitere Steuerung, einen Drehgeber mit eingebautem Druckknopf. Der Mikrocontroller des Kits ist vorprogrammiert. Das 0,96" OLED-Display hat eine Auflösung von 128 x 64 Pixel. Das Oszilloskop verfügt über einen Kanal, der Signale bis zu 100 kHz messen kann. Die maximale Eingangsspannung beträgt 30 V, die minimale Spannung beträgt 0 V.
Das Kit besteht aus Durchgangslochkomponenten (THT) und oberflächenmontierten Bauteilen (SMD). Daher erfordert der Zusammenbau des Bausatzes das Löten von SMD-Teilen, was einige Erfahrung im Löten erfordert.
Technische Daten
Vertikaler Bereich: 0 bis 30 V
Horizontaler Bereich: 100 µs bis 500 ms
Triggertyp: Auto, Normal und Single
Triggerflanke: Steigend und fallend
Triggerpegel: 0 bis 30 V
Run/Stop-Modus
Automatische Frequenzmessung
Stromversorgung: 5 V Micro-USB
10 Hz, 5 V Sinuswellenausgang
9 kHz, 0 bis 4,8 V Rechteckwellenausgang
Display: 0,96" OLED-Bildschirm
Abmessungen: 57 x 38 x 26 mm
Downloads
Documentation
Raspberry Pi Camera Module 3 ist eine Kompaktkamera von Raspberry Pi. Es bietet einen IMX708 12-Megapixel-Sensor mit HDR und verfügt über einen Autofokus mit Phasenerkennung. Das Camera Module 3 ist in Standard- und Weitwinkelvarianten erhältlich, die beide mit oder ohne Infrarot-Sperrfilter erhältlich sind. Das Camera Module 3 kann sowohl Full-HD-Videos als auch Fotos aufnehmen und bietet einen HDR-Modus mit bis zu 3 MP. Sein Betrieb wird vollständig von der libcamera-Bibliothek unterstützt, einschließlich der schnellen Autofokus-Funktion des Camera Module 3: Dies macht es für Anfänger einfach zu bedienen und bietet gleichzeitig viel für fortgeschrittene Benutzer. Das Camera Module 3 ist mit allen Raspberry-Pi-Modellen kompatibel. Alle Varianten von Raspberry Pi Camera Module 3 bieten: Hintergrundbeleuchteter und gestapelter CMOS-12-Megapixel-Bildsensor (Sony IMX708) Hohes Signal-Rausch-Verhältnis (SNR) Integrierte dynamische 2D-Fehlerpixelkorrektur (DPC) Autofocus mit Phasenerkennung (PDAF) für schnellen Autofokus QBC Remosaic-Funktion HDR-Modus (bis zu 3 Megapixel-Ausgabe) Serielle CSI-2-Datenausgabe Serielle 2-Draht-Kommunikation (unterstützt I²C Fast Mode und Fast-Mode Plus) Serielle 2-Draht-Steuerung des Fokusmechanismus Technische Daten Sensor Sony IMX708 Auflösung 11,9 MP Sensorgröße 7,4 mm Sensor diagonal Pixelgröße 1.4 x 1.4 µm Horizontal/vertikal 4608 x 2592 Pixel Allgemeine Video-Modes 1080p50, 720p100, 480p120 Output RAW10 IR-Sperrfilter In Standardvarianten integriert; in NoIR-Varianten nicht vorhanden. Autofokus-System Autofokus mit Phasenerkennung Länge des Flachbandkabels 200 mm Kabelverbinder 15 x 1 mm FPC Abmessungen 25 x 24 x 11,5 mm (12,4 mm Höhe für Wide-Varianten) Varianten von Raspberry Pi Camera Module 3 Camera Module 3 Camera Module 3 NoIR Camera Module 3 Wide Camera Module 3 Wide NoIR Fokusbereich 10 cm - ∞ 10 cm - ∞ 5 cm - ∞ 5 cm - ∞ Brennweite 4,74 mm 4,74 mm 2,75 mm 2,75 mm Diagonales Sichtfeld 75 Grad 75 Grad 120 Grad 120 Grad Horizontales Sichtfeld 66 Grad 66 Grad 102 Grad 102 Grad Vertikales Sichtfeld 41 Grad 41 Grad 67 Grad 67 Grad Öffnungsverhältnis (Blende) F1.8 F1.8 F2.2 F2.2 Infrarot-empfindlich Nein Ja Nein Ja Downloads GitHub Documentation
