Sensoren & LiDAR

Das Pico-10DOF-IMU ist ein IMU-Sensor-Erweiterungsmodul, das speziell für Raspberry Pi Pico entwickelt wurde. Es enthält Sensoren wie Gyroskop, Beschleunigungsmesser, Magnetometer und Barozeptor und nutzt den I²C-Bus für die Kommunikation. In Kombination mit dem Raspberry Pi Pico können damit Umgebungsdaten wie Temperatur und Luftdruck erfasst oder ganz einfach ein Roboter gebaut werden, der Bewegungen, Gesten und Ausrichtung erkennt. Merkmale Standard-Raspberry-Pi-Pico-Header, unterstützt die Raspberry-Pi-Pico-Serie Integriertes ICM20948 (3-Achsen-Gyroskop, 3-Achsen-Beschleunigungsmesser und 3-Achsen-Magnetometer) zur Erkennung von Bewegungsgesten, Ausrichtung und Magnetfeld Integrierter Luftdrucksensor LPS22HB zur Messung des atmosphärischen Drucks der Umgebung Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele) Spezifikationen Betriebsspannung 5 V Beschleunigungsmesser Auflösung: 16 Bit Messbereich (konfigurierbar): ±2, ±4, ±8, ±16g Betriebsstrom: 68,9 uA Gyroskop Auflösung: 16 Bit Messbereich (konfigurierbar): ±250, ±500, ±1000, ±2000°/Sek Betriebsstrom: 1,23 mA Magnetometer Auflösung: 16 Bit Messbereich: ±4900µT Betriebsstrom: 90uA Barozeptor Messbereich: 260 ~ 1260 hPa Messgenauigkeit (normale Temperatur): ±0,025 hPa Messgeschwindigkeit: 1Hz - 75Hz

Lesen (+) (–)

Der FNIRSI WD-02 Wandscanner ist eine verbesserte Version der Vorgängerversion WD-01 mit einem besseren hochauflösenden TFT-Display und einer neuen Benutzeroberfläche mit zusätzlichen Sprachen. Die 3-stufige Empfindlichkeitseinstellung erhöht die Messgenauigkeit. Es kann zur Erkennung von Stahlstangen, Metallträgern, Metallrohren, Holz und Drähten in Wänden, Decken und Böden verwendet werden. Es stehen drei Erkennungsmodi zur Verfügung: Metall-, Holz- und Stromerkennung. Features Die geringe Größe dieses Werkzeugs ist sehr praktisch für den täglichen Gebrauch, Sie können es auch während der Verwendung leicht halten. Mit diesem Wanddetektor/-scanner können Sie Kanten und Mittelmetalle, Bolzen, Balken, Rohre und stromführende Wechselstromkabel hinter Wänden, Böden und Decken schnell lokalisieren. Der Messbereich beträgt ≤38 mm für Holz, ≤40 mm für Wechselstromkabel, ≤100 mm für Metallrohre und ≤120 mm für Bewehrungsstäbe. Das HPC-Erkennungsmodul bietet eine bessere Anti-Interferenz-Fähigkeit und eine schnellere Rechengeschwindigkeit. Der Bildschirm zeigt die Zieltiefe, das Erreichen des Erkennungszentrums und das Material an. Die Anzeigeleuchte leuchtet je nach Zielentfernung gelb oder rot und das grüne Licht bedeutet „Kein Ziel“. Es piept auch, wenn ein Ziel erkannt wird. Bei Erreichen der Mitte werden fortlaufend Warnungen ausgegeben. Dieses Werkzeug kann häufig für Heimdekoration, Wanddekoration, Installation von Haushaltsgeräten, Straßeninstandhaltung usw. verwendet werden. Das Design der zentralen Positionierungslöcher ermöglicht es Ihnen, die Bohrposition nach der Erkennung direkt zu markieren und präzises Bohren zu erreichen. Technische Daten Maximale Erkennungstiefe Metalle 120 mm Nichteisenmetalle (Kupfer) 100 mm Wechselstromkabel 50 mm Einzellitziger Kupferdraht 40 mm Holz Präzisionsmodus 20 mmTiefenmodus: 38 mm Automatisches Klingeln Nach 5 Minuten Inaktivität Stromversorgung 300 mAh wiederaufladbarer Lithium-Akku, USB-C-Aufladung Abmessungen 138 x 68 x 22 mm Gewicht 122 g Lieferumfang FNIRSI WD-02 Wanddetektor/-scanner USB-Kabel Aufbewahrungstasche Manual Downloads Manual

Lesen (+) (–)

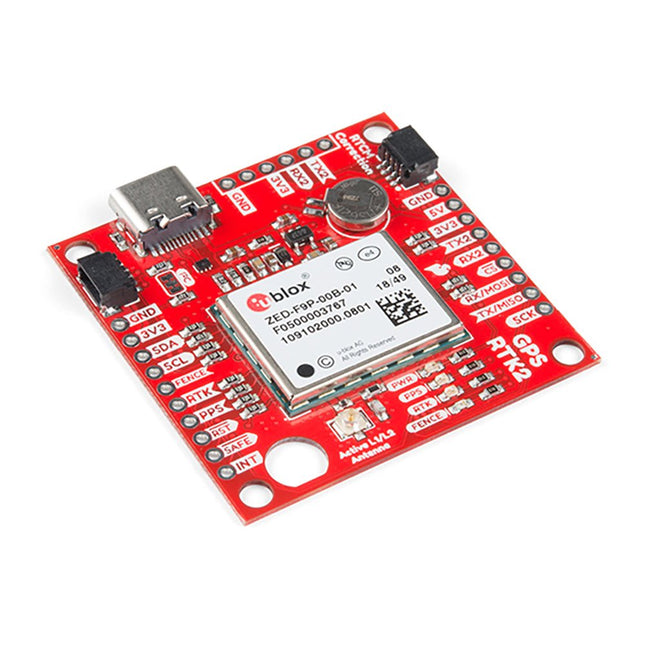

Das SparkFun GPS-RTK2 legt die Messlatte für hochpräzises GPS höher und ist das neueste in einer Reihe von leistungsstarken RTK-Karten mit dem ZED-F9P-Modul von u-blox. Das ZED-F9P ist ein Spitzenmodul für hochgenaue GNSS- und GPS-Ortungslösungen, einschließlich RTK mit einer dreidimensionalen Genauigkeit von 10 mm. Mit dieser Karte werden Sie in der Lage sein, die X-, Y- und Z-Position Ihres (oder eines beliebigen Objekts) innerhalb der Breite Ihres Fingernagels zu bestimmen! Das ZED-F9P ist einzigartig, da es sowohl als Rover als auch als Basisstation eingesetzt werden kann. Durch die Verwendung unseres praktischen Qwiic-Systems ist kein Löten erforderlich, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Wir haben sogar eine wiederaufladbare Backup-Batterie eingebaut, um die neueste Modulkonfiguration und Satellitendaten bis zu zwei Wochen lang verfügbar zu halten. Diese Batterie hilft beim "Warm-Start" des Moduls und verkürzt die Zeit bis zur ersten Reparatur drastisch. Das Modul verfügt über einen "Survey-in"-Modus, der es ermöglicht, das Modul als Basisstation zu verwenden und RTCM 3.x-Korrekturdaten zu erzeugen. Die Konfigurationsmöglichkeiten des Moduls Die Anzahl der Konfigurationsmöglichkeiten des ZED-F9P ist unglaublich! Geofencing, variable I2C-Adresse, variable Update-Raten, sogar die hochgenaue RTK-Lösung kann auf 20Hz erhöht werden. Der GPS-RTK2 hat sogar fünf Kommunikationsanschlüsse, die alle gleichzeitig aktiv sind: USB-C (der sich als COM-Port enumeriert), UART1 (mit 3,3V TTL), UART2 für den RTCM-Empfang (mit 3,3V TTL), I2C (über die beiden Qwiic-Anschlüsse oder ausgebrochene Pins) und SPI. Sparkfun hat außerdem eine umfangreiche Arduino-Bibliothek für u-blox-Module geschrieben, um das GPS-RTK2 einfach über das Qwiic Connect System auszulesen und zu steuern. Lassen Sie NMEA hinter sich! Verwenden Sie eine viel leichtere binäre Schnittstelle und gönnen Sie Ihrem Mikrocontroller (und seinem einen seriellen Port) eine Pause. Die SparkFun Arduino-Bibliothek zeigt, wie man Breitengrad, Längengrad, sogar Kurs und Geschwindigkeit über I2C auslesen kann, ohne dass ständige serielle Abfragen nötig sind. Features Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou Empfang der Bänder L1C/A und L2C Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: 68 mA - 130 mA (variiert mit Konstellationen und Tracking-Status) Zeit bis zum ersten Fix: 25 s (kalt), 2 s (heiß) Max Navigation Rate: PVT (Basisortung über UBX-Binärprotokoll) - 25 Hz RTK - 20 Hz Raw - 25 Hz Horizontale Positionsgenauigkeit: 2,5 m ohne RTK 0,010 m mit RTK Max. Höhe: 50k m Max. Geschwindigkeit: 500 m/s Gewicht: 6,8 g Abmessungen: 43,5 mm x 43,2 mm 2 x Qwiic-Stecker

Lesen (+) (–)

Der BME680 ist der neue, kompakte Umgebungssensor mit integrierter Sensorik für Luftfeuchtigkeit, Druck, Temperatur und Luftqualität. Die digitalen Schnittstellen I²C und SPI ermöglichen zudem ein einfaches und schnelles Auslesen der Messwerte. Technische Daten Digitale Schnittstellen I²C, SPI Betriebsspannung 3-5 V Kompatibel mit Arduino, Raspberry Pi Abmessungen 30 x 14 x 10 mm Gewicht 10 g Luftfeuchtigkeitssensor Reaktionsgeschwindigkeit 8s Toleranz ± 3% Hysterese ≤ 1,5% Drucksensor Druckbereich 300-1100 hPa Relative Genauigkeit ± 0,12 hPa Absolute Genauigkeit ± 1 hPa Temperatursensor Arbeitsbereich -40°C - 85°C Vollständige Genauigkeit 0°C - 65°C Luftgütesensor Reaktionsgeschwindigkeit 1s Downloads Datenblatt Handbuch

Lesen (+) (–)

Benötigen Sie eine einfache KI-Kamera, um Ihre Projekte zu verbessern? Das intuitive Design der HuskyLens AI-Kamera ermöglicht es dem Benutzer, verschiedene Aspekte der Kamera durch einfaches Drücken von Tasten zu steuern. Sie können das Lernen neuer Objekte starten und stoppen und sogar den Algorithmus vom Gerät aus wechseln. Um die Notwendigkeit, eine Verbindung zu einem PC herzustellen, noch weiter zu reduzieren, verfügt die HuskyLens AI-Kamera über ein 2-Zoll-Display, sodass Sie in Echtzeit sehen können, was vor sich geht. Spezifikationen Prozessor: Kendryte K210 Bildsensor: OV2640 (2,0-Megapixel-Kamera) Versorgungsspannung: 3,3 ~ 5,0 V Stromverbrauch (TYP): 320 mA bei 3,3 V, 230 mA bei 5,0 V (Gesichtserkennungsmodus; 80 % Hintergrundbeleuchtung; Fülllicht aus) Verbindungsschnittstelle: UART, I²C Display: 2,0-Zoll-IPS-Bildschirm mit einer Auflösung von 320 x 240 Integrierte Algorithmen: Gesichtserkennung, Objektverfolgung, Objekterkennung, Linienverfolgung, Farberkennung, Tag-Erkennung Abmessungen: 52 x 44,5 mm Inbegriffen 1x HuskyLens-Motherboard 1x M3-Schraube 1x M3 Muttern 1x kleine Montagehalterung 1x Erhöhungshalterung 1x Schwerkraft-4-Pin-Sensorkabel

Lesen (+) (–)

Das FNIRSI IR40 ist ein kompaktes, hochpräzises und schnelles Entfernungsmessgerät mit Bluetooth-Integration, wiederaufladbarem Akku, USB-C-Ladeanschluss und App-Anbindung. Features Zeichnet sich durch eine hohe Präzision von ±2 mm, einen Messbereich von bis zu 40 m und ein hautfreundliches Gefühl von 8 cm aus. Mit einem intelligenten Algorithmus wird die Entfernungsmessung im Handumdrehen durchgeführt. Verfügt über vielseitige Funktionen, darunter Einzelmessung, Mehrfachmessung, Flächenmessung, Volumenmessung, Pythagoras, zweiter Pythagoras, Front- und Rereferenz und Einheitenumschaltung. Ist mit einem ROHM-Beschleunigungssensor ausgestattet, ermöglicht das automatische Umdrehen. Eingebauter 400-mAh-Akku, kann über einen USB-C-Ladeanschluss schnell aufgeladen werden. Bei voller Ladung können bis zu 3.000 kontinuierliche Messungen durchgeführt werden. Es unterstützt Android- und iOS-Systeme sowie Link APP, um Funktionen wie Datensynchronisierung/Remarks, Längen-/Flächen-/Volumenberechnung, Grundrisszeichnung, Echtzeitaufzeichnung usw. zu realisieren. Technische Daten Messbereich 0,05~40 m Messgenauigkeit ±2 mm Lasertyp 620-670 nm Messzeit 0,1~3s Auflösung 1 mm Einheiten m/ft/in Abmessungen 79 x 34,5 x 19 mm Lieferumfang FNIRSI IR40 Entfernungsmesser USB-Kabel Manual Downloads Manual Android App iOS App

Lesen (+) (–)

Eigenschaften Kapazitive Messplatte (korrosionsbeständig) Integrierte Wasserpumpe mit einer Leistung von 5 W LEGO-kompatible Löcher Anwendungen Pflanzenanbau Erkennung der Bodenfeuchtigkeit Intelligente Bewässerung Inbegriffen 1x Bewässerungseinheit 2x Saugrohr 1x HY2.0-4P Kabel Pumpenleistung 5 W Gewicht 78 gr Maße 192,5 mm x 24 mm x 33 mm

Lesen (+) (–)

Zusätzlich unterstützt dieser u-blox-Empfänger I2C (u-blox nennt dies Display Data Channel), was ihn perfekt für die Qwiic-Kompatibilität macht, so dass wir unsere kostbaren UART-Ports nicht verbrauchen müssen. Da wir unser praktisches Qwiic-System verwenden, ist kein Löten erforderlich, um es mit dem Rest des Systems zu verbinden. Dennoch haben wir die Pins im 0,1'-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. U-blox-basierte GPS-Produkte sind mit dem beliebten, aber dichten Windows-Programm namens u-centre konfigurierbar. Viele verschiedene Funktionen können auf dem SAM-M8Q konfiguriert werden: Baudraten, Aktualisierungsraten, Geofencing, Spoofing-Erkennung, externe Interrupts, SBAS/D-GPS, etc. All dies kann innerhalb der SparkFun Arduino Library durchgeführt werden! Das SparkFun SAM-M8Q GPS Breakout ist außerdem mit einem On-Board-Akku ausgestattet, der die RTC auf dem SAM-M8Q mit Strom versorgt. Dadurch wird die Zeit bis zum ersten Fix von einem Kaltstart (~30s) auf einen Heißstart (~1s) reduziert. Die Batterie hält die RTC und die GNSS-Orbitdaten auch ohne Stromzufuhr für eine lange Zeit aufrecht. Merkmale 72-Kanal GNSS-Empfänger 2,5 m horizontale Genauigkeit 18 Hz maximale Aktualisierungsrate Time-To-First-Fix: Kalt: 26s Heiß: 1s Max. Höhe: 50.000 m Max G: ≤4 Max Geschwindigkeit: 500 m/s Geschwindigkeitsgenauigkeit: 0,05 m/s Kursgenauigkeit: 0,3 Grad Zeitimpulsgenauigkeit: 30 ns 3,3 VCC und E/A Stromverbrauch: ~29 mA Tracking GPS+GLONASS Software-konfigurierbar Geofencing Kilometerzähler Spoofing-Erkennung Externer Interrupt Pin-Steuerung Low Power Modus Viele andere! Unterstützt NMEA-, UBX- und RTCM-Protokolle über UART- oder I2C-Schnittstellen

Lesen (+) (–)

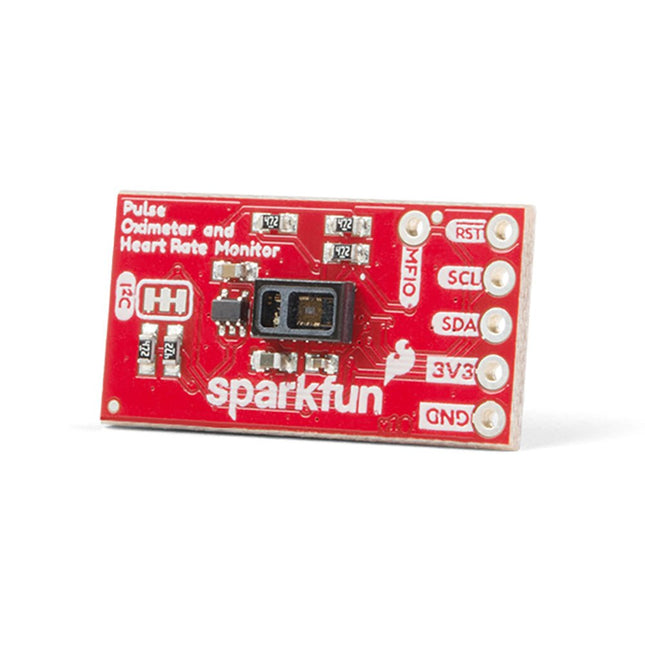

Wir haben einen Qwiic-Stecker vorgesehen, um eine einfache Verbindung zu den I2C-Datenleitungen herzustellen, aber Sie müssen auch eine Verbindung zu zwei zusätzlichen Leitungen herstellen. Die Platine ist winzig, sie misst 25,4 mm x 12,7 mm, was bedeutet, dass sie gut an Ihren Finger passt, ohne dass sie zu groß ist. Der MAX30101 erledigt die gesamte Sensorik, indem er seine internen LEDs nutzt, um Licht von den Arterien und Arteriolen in der Unterhaut Ihres Fingers zu reflektieren und mit seinen Photodetektoren zu messen, wie viel Licht absorbiert wird. Dies ist bekannt als Photoplethysmographie. Diese Daten werden an den MAX32664 weitergeleitet und von diesem analysiert, der seine Algorithmen zur Bestimmung der Herzfrequenz und der Sauerstoffsättigung des Blutes (SpO2) anwendet. Die SpO2-Ergebnisse werden als Prozentsatz des Hämoglobins angegeben, das mit Sauerstoff gesättigt ist. Außerdem werden nützliche Informationen wie das Vertrauen in die Berichterstattung des Sensors und ein praktischer Datenpunkt zur Fingererkennung angezeigt. Um das Beste aus dem Sensor herauszuholen, hat Sparkfun eine Arduino-Bibliothek geschrieben, die es einfach macht, alle möglichen Konfigurationen einzustellen. Features SparkFun Pulsoximeter und Herzfrequenz-Sensor MAX30101 und MAX32664 Sensor und Sensor-Hub Qwiic-Anschlüsse für Stromversorgung und I2C-Schnittstelle I2C Adresse: 0x55 MAX30101 - Pulsoximeter und Herzfrequenzsensor Herzfrequenzmonitor und Pulsoximeter-Sensor in LED-Reflexionslösung Integriertes Abdeckglas für optimale, robuste Leistung Ultra-Low-Power-Betrieb für mobile Geräte Schnelle Datenausgabefähigkeit Robuste Widerstandsfähigkeit gegen Bewegungsartefakte MAX32664 - Biometrischer Sensor-Hub mit extrem niedrigem Stromverbrauch Biometrische Sensor-Hub-Lösung Fingerbasierte Algorithmen messen die Herzfrequenz und die Sauerstoffsättigung des Blutes (SpO2) Sowohl Rohdaten als auch verarbeitete Daten sind verfügbar. Basischer Peripherie-Mix optimiert Größe und Leistung.

Lesen (+) (–)

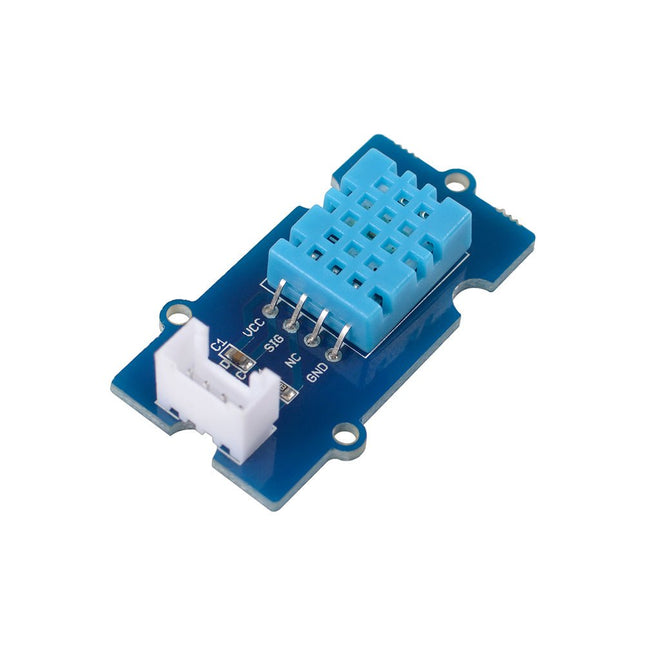

Der Grove DHT11 Temperatur- und Feuchtigkeitssensor ist ein hochwertiger, erschwinglicher digitaler Temperatur- und Feuchtigkeitssensor, der auf dem DHT11-Modul basiert. Es ist das am häufigsten verwendete Temperatur- und Feuchtigkeitsmodul für Arduino und Raspberry Pi. Aufgrund seiner vielen Vorteile wie geringem Stromverbrauch und hervorragender Langzeitstabilität wird es von Hardware-Enthusiasten weithin bevorzugt. Mit sehr geringen Kosten kann eine relativ hohe Messgenauigkeit erreicht werden. Das Single-Bus-Digitalsignal wird über den integrierten ADC ausgegeben, wodurch die E/A-Ressourcen der Steuerplatine gespart werden. Merkmale Abmessungen: 40 x 20 x 8 mm Gewicht: 10g Batterie: Exklusiv Eingangsspannung: 3,3 V und 5 V Strom: 1,3 mA – 2,1 mA Luftfeuchtigkeitsbereich: 5 % – 95 % relative Luftfeuchtigkeit Bestimmung Temperaturbereich: -20 ℃ - 60 ℃

Lesen (+) (–)

Das NEO-M8U-Modul ist ein 72-Kanal GNSS-Empfänger der u-blox M8-Engine, d. h. es kann Signale der Konstellationen GPS, GLONASS, Galileo und BeiDou mit einer Genauigkeit von ~2,5 Metern empfangen. Das Modul unterstützt den gleichzeitigen Empfang von drei GNSS-Systemen. Die Kombination aus GNSS und integrierten 3D-Sensor-Messungen auf dem NEO-M8U ermöglicht genaue Echtzeit-Positionierungsraten von bis zu 30 Hz. Im Vergleich zu anderen GPS-Modulen maximiert dieses Breakout die Positionsgenauigkeit in dichten Städten oder überdachten Gebieten. Selbst bei schlechten Signalbedingungen ist eine kontinuierliche Positionierung in städtischen Umgebungen und auch bei vollständigem Signalverlust (z. B. in kurzen Tunneln und Parkhäusern) möglich. Mit UDR beginnt die Positionierung, sobald die Karte mit Strom versorgt wird, noch bevor der erste GNSS-Fix verfügbar ist! Die Zeit für die Positionsbestimmung wird durch den integrierten Akku noch weiter verkürzt; Sie haben eine Reservestromversorgung, die es dem GPS ermöglicht, innerhalb von Sekunden einen Hot-Lock zu erzielen! Zusätzlich unterstützt dieser u-blox-Empfänger I2C (u-blox nennt dies Display Data Channel), was ihn perfekt für die Qwiic-Kompatibilität macht, so dass wir unsere kostbaren UART-Ports nicht verbrauchen müssen. Da wir unser praktisches Qwiic-System verwenden, ist kein Löten erforderlich, um es mit dem Rest des Systems zu verbinden. Dennoch haben wir die Pins im 0,1'-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. U-blox-basierte GPS-Produkte sind mit dem beliebten, aber dichten Windows-Programm namens u-centre konfigurierbar. Viele verschiedene Funktionen können auf dem NEO-M8U konfiguriert werden: Baudraten, Update-Raten, Geofencing, Spoofing-Erkennung, externe Interrupts, SBAS/D-GPS, etc. All dies kann innerhalb der SparkFun Arduino Library gemacht werden! Das SparkFun NEO-M8U GPS Breakout ist außerdem mit einem On-Board-Akku ausgestattet, der die RTC auf dem NEO-M8U mit Strom versorgt. Dadurch wird die Zeit bis zum ersten Fix von einem Kaltstart (~26s) auf einen Heißstart (~1,5s) reduziert. Die Batterie hält die RTC und die GNSS-Orbitdaten auch ohne Stromzufuhr für eine lange Zeit aufrecht. Merkmale Integrierter U.FL-Anschluss zur Verwendung mit einer Antenne Ihrer Wahl 72-Kanal GNSS-Empfänger 2,5 m horizontale Genauigkeit 30 Hz maximale Aktualisierungsrate Time-To-First-Fix: Kalt: 26 s Heiß: 1,5 s Max. Höhe: 50.000 m Max G: ≤4 Max Geschwindigkeit: 500 m/s Geschwindigkeitsgenauigkeit: 0,5m/s Kursgenauigkeit: 1 Grad Eingebauter Beschleunigungssensor und Gyroskop Zeitimpulsgenauigkeit: 30 ns 3,3 VCC und I/O Stromverbrauch: ~29 mA Continuous Tracking, Standard Concurrent Mode Software-konfigurierbar Geofencing Kilometerzähler Spoofing-Erkennung Externer Interrupt Pin-Steuerung Low Power Modus Viele andere! Unterstützt NMEA-, UBX- und RTCM-Protokolle über UART- oder I2C-Schnittstellen

Lesen (+) (–)

Im Einsatz für Hobby und Beruf müssen Objekte wie Anschlussklemmen, elektronische Komponenten, Bruchstellen, Verengungen, Risse oder Bauteile oft an schwer zugänglichen, uneinsehbaren Stellen geortet und untersucht werden. Diese Video-Endoskopkamera bietet hierfür eine Vielzahl an hervorragenden technischen Eigenschaften, wie z. B. dem abnehmbaren, per Videokabel verbundenen Monitor oder der hochauflösenden Kamera mit 6 dimmbaren LEDs zur Beleuchtung, welche Fotos und Videos aufnehmen kann. Diese Daten können auf eine SD-Karte gespeichert werden. Zudem ist der Durchmesser der flexiblen Kamera mit nur 8,2 mm gering genug, um auch durch kleinste Öffnungen zu gelangen. Für alle Anwendungsbereiche geeignet, sorgen der breite Kamerasichtwinkel von 60°, sowie die automatische Tiefenschärfe von 30 mm bis „unendlich“, für eine klare Sicht auf das Motiv. All diese Funktionen machen diese Endoskopkamera zum idealen Begleiter eines jeden Elektrikers oder Service-Technikers im Außendienst, als auch zu einem unverzichtbaren Werkzeug in jeder Kfz- oder Hobbywerkstatt. Abnehmbare, kabelgebundene 3,5“ Farb-TFT-Anzeige HD 720p Videoaufnahme und 3 Megapixel Fotofunktion 4 GB Micro-SD-Karte zur Aufnahme 8,2 mm Kamera mit 6 dimmbaren LEDs zur Beleuchtung Kamera ist staub- und wasserdicht entsprechend IP67 Zusätzliche LED-Taschenlampenfunktion Bild in 90° Stufen um 360° rotierbar S-Video-Ausgang zur Bilddarstellung am TV Zubehör: Koffer, SD-Karte, Video-Kabel, USB-Kabel, Hakenset bestehend aus Haken, Magnet und Spiegel, sowie Batterien und Bedienungsanleitung Zusätzliches Zubehör: 2 m Kamera mit flex. Schwanenhals (Modell: P 5601) Anzeige Art Farb TFT; abnehmbar Anzeige Größe 3,5“ (86 mm) Anzeige Auflösung 320 x 240 pixel Video-Auflösung 1280 x 720; 640 x 480; 320 x 240 Foto-Auflösung 2048 x 1536; 1600 x 1200; 640 x 480 Durchmesser Kamera 8,2 mm Sichtwinkel 60° Länge Kameraschaft 100 cm (flexibel), ölbeständig Beleuchtung Kamera 6x high-intensity LED white, dimmable Taschenlampe 1 x 1W CREE LED Schnittstellen Video-Out, USB, Micro SD Spannungsversorgung 4 x 1,5 AA Batterien Batterielebensdauer 4 - 5 Stunden Abmessungen (BxHxT) 95 x 240 x 120 mm Gewicht 450 g

Lesen (+) (–)

Maker Line ist ein Liniensensor mit 5 x IR-Sensoren, der Linien mit einer Breite von 13 mm bis 30 mm verfolgen kann. Auch die Sensorkalibrierung wurde vereinfacht. Es ist nicht erforderlich, das Potentiometer für jeden IR-Sensor anzupassen. Sie müssen lediglich die Kalibriertaste 2 Sekunden lang drücken, um in den Kalibrierungsmodus zu gelangen. Dann müssen Sie die Sensoren über die Linie streichen, die Taste erneut drücken und schon kann es losgehen. Die Kalibrierungsdaten werden im EEPROM gespeichert und bleiben auch dann erhalten, wenn der Sensor ausgeschaltet wird. Die Kalibrierung muss daher nur einmal durchgeführt werden, es sei denn, die Sensorhöhe, die Linienfarbe oder die Hintergrundfarbe haben sich geändert. Maker Line unterstützt auch zwei Ausgänge: 5 x digitale Ausgänge für den Status jedes Sensors unabhängig, ähnlich wie bei herkömmlichen IR-Sensoren, aber Sie profitieren von der einfachen Kalibrierung, und auch einen analogen Ausgang, bei dem die Spannung die Leitungsposition darstellt. Der Analogausgang bietet zudem eine höhere Auflösung im Vergleich zu separaten Digitalausgängen. Dies ist besonders nützlich, wenn beim Aufbau eines linienfolgenden Roboters mit PID-Steuerung eine hohe Genauigkeit erforderlich ist. Merkmale Betriebsspannung: DC 3,3 V und 5 V kompatibel (mit Verpolungsschutz) Empfohlene Strichstärke: 13 mm bis 30 mm Wählbare Linienfarbe (hell oder dunkel) Sensorabstand (Höhe): 4 mm bis 40 mm (Vcc = 5 V, schwarze Linie auf weißer Oberfläche) Sensoraktualisierungsrate: 200 Hz Einfacher Kalibrierungsprozess Duale Ausgangstypen: 5 digitale Ausgänge repräsentieren den Status jedes IR-Sensors, 1 analoger Ausgang repräsentiert die Zeilenposition. Unterstützt eine Vielzahl von Controllern wie Arduino, Raspberry Pi usw. Dokumentation Datenblatt Tutorial: Bau eines günstigen Linienverfolgungsroboters

Lesen (+) (–)

Nach dem Einschalten beginnt der YDLIDAR G4 sich zu drehen und die Umgebung um sich herum zu scannen. Die Scandistanz beträgt 16 m und das Gerät bietet eine Scanrate von 9.000 Mal pro Sekunde. Es macht detaillierte Untersuchungen seiner Umgebung und kann die kleinsten Objekte um sich herum lokalisieren. Mit einem hochpräzisen bürstenlosen Motor und einem Encoder-Disc, der auf Lagern montiert ist, dreht es sich reibungslos und hat eine Betriebsdauer von bis zu 500.000 Stunden. Der G4 ist eine kostengünstige Lösung für Projekte, die Hinderniserkennung, Hindernisvermeidung und/oder simultane Lokalisierung und Kartierung (SLAM) erfordern. Alle YDLIDAR-Produkte sind ROS-ready. Features 360 Grad 2D-Reichweiten-Scanning Stabile Leistung, hohe Präzision 16 m Reichweite Starke Widerstandsfähigkeit gegenüber Umgebungslichtinterferenzen Bürstenloser Motorantrieb, stabile Leistung FDA-Lasersicherheitsstandard Klasse I 360 Grad omnidirektionales Scanning, 5-12 Hz adaptive Scanning-Frequenz OptoMagnetic-Technologie Drahtlose Datenkommunikation Scanrate von 9000 Hz Dokumentation ROS-Treiber Ydlidar-Download-Seite Unten im Abschnitt "Downloads" finden Sie das Datenblatt sowie die Benutzer- und Entwicklungsanleitungen.

Lesen (+) (–)

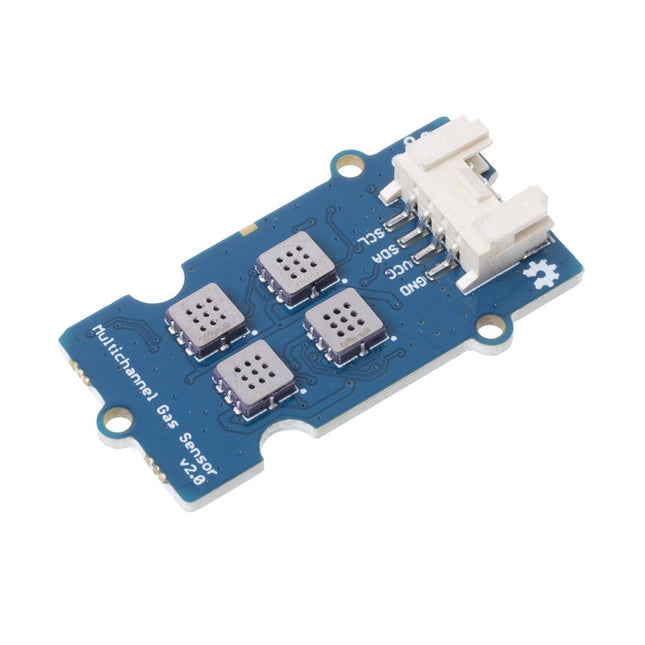

Merkmale Vier völlig unabhängige Sensorelemente in einem Gehäuse. Die Fähigkeit, neben Kohlenmonoxid (CO), Stickstoffdioxid (NO2), Ethylalkohol (C2H5CH), flüchtigen organischen Verbindungen (VOC) usw. eine Vielzahl von Gasen zu erkennen. Qualitative statt quantitative Erkennung. Kompakte Größe für einfache Bereitstellung. Inbegriffen 1 x Mehrkanal-Gassensorplatine 1 x Grove-Kabel

Lesen (+) (–)

Der VL53L1X von STMicroelectronics nutzt einen VCSEL (Vertical Cavity Surface Emitting Laser), um einen Infrarotlaser zu emittieren, der die Reflexion zum Ziel zeitlich bestimmt. Das bedeutet, dass Sie in der Lage sind, die Entfernung zu einem 40 mm bis 4 m entfernten Objekt mit Millimeterauflösung zu messen! Um die Messung noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems, so dass keine Lötarbeiten erforderlich sind, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.  Jeder VL53L1X-Sensor hat eine Präzision von 1mm mit einer Genauigkeit von etwa +/-5mm, und der minimale Leseabstand dieses Sensors beträgt 4cm. Das Sichtfeld dieses kleinen Breakouts ist mit 15°-27° recht eng und die Leserate beträgt bis zu 50Hz. Stellen Sie sicher, dass Sie die Platine mit einer angemessenen Spannung versorgen, da sie 2,6V-3,5V benötigt. Bitte entfernen Sie den Schutzaufkleber auf dem VL53L1X vor dem Gebrauch, da sonst die Messwerte verfälscht werden. Merkmale Betriebsspannung: 2,6V-3,5V Leistungsaufnahme: 20 mW @10Hz Messbereich: ~40mm bis 4.000mm Auflösung: +/-1mm Lichtquelle: Klasse 1 940nm VCSEL 7-Bit unshifted I2C Adresse: 0x29 Sichtfeld: 15° - 27° Max. Leserate: 50Hz

Lesen (+) (–)

Der drahtlose Teil des LSN50 basiert auf SX1276/SX1278 und ermöglicht dem Benutzer das Senden von Daten und das Erreichen extrem großer Reichweiten bei niedrigen Datenraten. Es bietet Spread-Spectrum-Kommunikation über große Entfernungen und hohe Störfestigkeit bei gleichzeitig minimalem Stromverbrauch. Es zielt auf professionelle drahtlose Sensornetzwerkanwendungen wie Bewässerungssysteme, Smart Metering, Smart Cities, Smartphone-Erkennung, Gebäudeautomation usw. ab. Der LSN50-MCU-Teil verwendet den STM32l0x-Chip von ST, STML0x ist der extrem stromsparende STM32L072xx-Mikrocontroller, der die Konnektivitätsleistung des universellen seriellen Busses (USB 2.0 ohne Quarz) mit dem leistungsstarken ARM® Cortex®-M0+ 32-Bit vereint RISC-Kern mit einer Frequenz von 32 MHz, eine Speicherschutzeinheit (MPU), eingebettete Hochgeschwindigkeitsspeicher (192 KByte Flash-Programmspeicher, 6 KByte Daten-EEPROM und 20 KByte RAM) sowie eine umfangreiche Auswahl an erweiterten I/Os und Peripheriegeräte. Der LSN50 ist ein Open-Source-Produkt, er basiert auf den STM32Cube-HAL-Treibern und auf der STM- Website sind viele Bibliotheken für eine schnelle Entwicklung zu finden. Merkmale STM32L072CZT6 MCU SX1276/78 LoRa-Funkmodem Mit ISP-Bootloader vorab laden I2C,LPUSART1,USB 18 x digitale I/Os 2 x 12-Bit-ADC; 1 x 12-Bit-DAC MCU wird durch UART oder Interrupt aktiviert LoRa™-Modem Präambelerkennung Baudrate konfigurierbar LoRaWAN 1.0.2 Spezifikation Softwarebasis auf STM32Cube HAL-Treibern Open-Source-Hardware/Software Wasserdichtes IP66-Gehäuse Extrem geringer Stromverbrauch AT-Befehle zum Einrichten von Parametern 4000-mAh-Akku für den Langzeitgebrauch Anwendungen Drahtlose Alarm- und Sicherheitssysteme Haus- und Gebäudeautomation Automatisierte Zählerablesung Industrielle Überwachung und Steuerung Bewässerungssysteme mit großer Reichweite LoRa-Spez 168 dB maximales Link-Budget. +20 dBm – 100 mW konstante HF-Leistung vs. +14 dBm hocheffiziente PA. Programmierbare Bitrate bis zu 300 kbps. Hohe Empfindlichkeit: bis zu -148 dBm. Kugelsicheres Frontend: IIP3 = -12,5 dBm. Ausgezeichnete Blockimmunität. Niedriger RX-Strom von 10,3 mA, 200 nA Registererhaltung. Vollständig integrierter Synthesizer mit einer Auflösung von 61 Hz. FSK-, GFSK-, MSK-, GMSK-, LoRaTM- und OOK-Modulation. Eingebauter Bitsynchronisator zur Taktwiederherstellung. Präambelerkennung. 127 dB Dynamikbereich RSSI. Automatische RF-Erkennung und CAD mit ultraschnellem AFC. Paket-Engine bis zu 256 Byte mit CRC. Eingebauter Temperatursensor und Anzeige für niedrigen Batteriestand. MCU-Spez MCU: STM32L072CZT6 Flash: 192 KB SRAM: 20 KB EEPROM: 6 KB Taktrate: 32 MHz absolut beste Bewertungen VCC: 0,5 V ~ 3,9 V Betriebstemperatur: -40 °C ~ 85 °C I/O-Pins: 0,5 V ~ VCC+0,5 V Gemeinsame DC-Eigenschaften Versorgungsspannung: 1,8 V ~ 3,6 V Betriebstemperatur: -40 °C ~ 85 °C I/O-Pins: STM32L072CZT6 Datenblatt Energieverbrauch STOP-Modus: 2,7 μA bei 3,3 V RX-Modus: 7,2 mA TX-Modus: 125 mA bei 20 dBm Batterie Nicht aufladbarer Li/SOCI2-Akku Kapazität: 4000 mAh Selbstentladung: < 1 %/Jahr bei 25 °C Maximaler Dauerstrom: 130 mA Maximaler Boost-Strom: 2 A, 1 Sekunde

Lesen (+) (–)

Der digitale 3-Achsen-Beschleunigungsmesser (LIS3DHTR) von Grove ist ein kostengünstiger 3-Achsen-Beschleunigungsmesser im Paket von Grove-Produkten. Es basiert auf dem LIS3DHTR-Chip, der mehrere Bereiche und Schnittstellenauswahl bietet. Es ist unglaublich, dass ein so kleiner 3-Achsen-Beschleunigungsmesser I²C-, SPI- und ADC-GPIO-Schnittstellen unterstützen kann, was bedeutet, dass Sie jede Art der Verbindung mit Ihrem Entwicklungsboard wählen können. Darüber hinaus kann dieser Beschleunigungsmesser auch die Umgebungstemperatur überwachen, um den dadurch verursachten Fehler auszugleichen. Merkmale Messbereich: ±2g, ±4g, ±8g, ±16g, Mehrfachbereichsauswahl. Option für mehrere Schnittstellen: Grove I²C-Schnittstelle, SPI-Schnittstelle, ADC-Schnittstelle. Temperatur einstellbar: Kann den durch die Temperatur verursachten Fehler anpassen und abstimmen. 3/5V-Stromversorgung Spezifikationen Stromversorgung 3/5V Schnittstellen IC/SPI/GPIO-ADC I²C-Adresse Standardmäßig 0x19, kann auf 0x18 geändert werden, wenn der SDO-Pin mit GND verbunden ist ADC GPIO-Stromeingang 0–3,3 V Unterbrechung Einen Unterbrechungs-Pin reserviert SPI-Modus einstellen Verbinden Sie den CS-Pin mit GND Inklusive 1x Grove 3-Achsen-Digital-Beschleunigungsmesser (LIS3DHTR) 1x Grove-Kabel Downloads LIS3DHTR-Datenblatt Hardwarediagramm Arduino-Bibliothek

Lesen (+) (–)

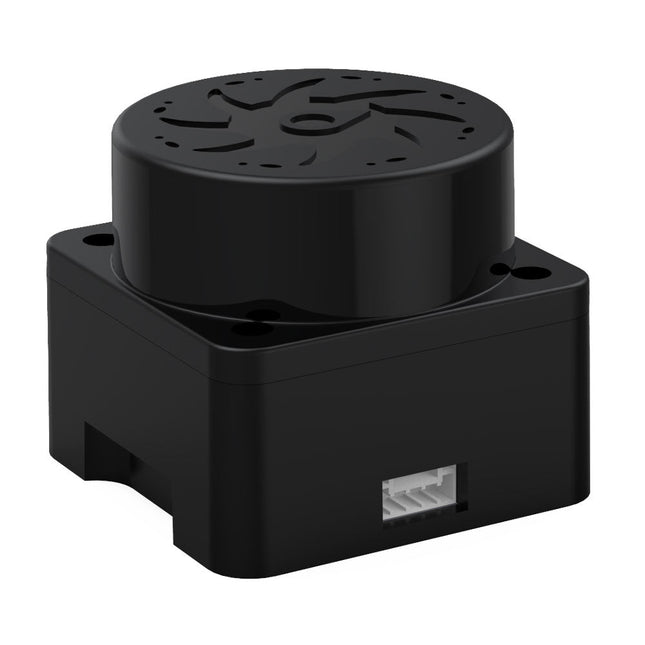

YDLIDAR T-mini Pro ist ein 360-Grad-2D-LiDAR, das auf dem Prinzip der ToF basiert. Es ist mit entsprechender Optik, Elektrizität und Algorithmus-Design ausgestattet, um eine hochpräzise Laser-Abstandsmessung zu erreichen. Während der Abstandsmessung dreht sich die mechanische Struktur um 360 Grad, um kontinuierlich Winkelinformationen zu erhalten, wodurch eine 360-Grad-Scan-Abstandsmessung und die Ausgabe von Punktwolkendaten der Scan-Umgebung realisiert wird. Features Es nutzt das ausgereifte ToF-Erkennungsprinzip und kann bei geringer Größe einfach in das gesamte Gerät integriert werden, wodurch der Roboter eine zweidimensionale 360°-Umgebung mit starker Stabilität und hoher Präzision erhält. Selbstadaptive Scanfrequenz von 6-12 Hz, die Geschwindigkeit kann unabhängig an die funktionalen Anforderungen angepasst werden. Die mechanische Struktur dreht sich um 360°, erfasst kontinuierlich Winkelinformationen, scannt und misst in alle Richtungen und gibt Punktwolken aus. Kleineres Erscheinungsbild und geringerer Stromverbrauch, wodurch die räumliche Struktur von Anwendungsprodukten erheblich optimiert werden kann und für mehr Szenarien geeignet ist. Der bürstenlose Motor arbeitet effizient und hat eine längere Lebensdauer von 10.000 Stunden. Technische Daten Reichweite: 0,02-12 m Bereichsfrequenz: 4000 Hz Winkelauflösung: 0,54 Grad Scanfrequenz: 6-12 Hz Scanwinkel: 360 Grad Schnittstelle: UART Anwendungen Roboternavigation und Hindernisvermeidung Roboter-ROS-Lehre und Forschung Regionale Sicherheit Umweltscan und 3D-Rekonstruktion Navigation und Hindernisvermeidung von Haushaltsrobotern/Staubsaugrobotern Lieferumfang T-mini Pro Lidar USB-C Kabel USB-Adapter-Board Downloads Datasheet User Manual Development Manual SDK Tool ROS

Lesen (+) (–)
