Lieben Sie den Cytron Maker Pi Pico (SKU 19706), können ihn aber nicht in Ihr Projekt integrieren? Jetzt gibt es den Cytron Maker Pi Pico Mini W. Er wird von dem fantastischen Raspberry Pi Pico W betrieben und hat die meisten nützlichen Funktionen seines größeren Geschwisters geerbt, wie z. B. GPIO-Status-LEDs, WS2812B Neopixel RGB-LED, passiven Piezo-Summer und nicht zu vergessen die Benutzer- und Zurücksetzen-Taste. Funktionen Powered by Raspberry Pi Pico W Einzelliger LiPo-Anschluss mit Überladungs- / Tiefentladungsschutzschaltung, aufladbar über USB. 6x Statusindikator-LEDs für GPIOs 1x Passiver Piezo-Summer (kann Musikton oder Melodie abspielen) 1x Zurücksetzen-Taste 1x Benutzerprogrammierbare Taste 1x RGB-LEDs (WS2812B Neopixel) 3x Maker-Anschlüsse, kompatibel mit Qwiic, STEMMA QT und Grove (über Konvertierungskabel) Unterstützung für Arduino IDE, CircuitPython und MicroPython Abmessungen: 23,12 x 53,85 mm Im Lieferumfang enthalten 1x Maker Pi Pico Mini W (vorgefertigter Raspberry Pi Pico W mit vorinstalliertem CircuitPython) 3x Grove to JST-SH (Qwiic / STEMMA QT) Kabel Downloads Maker Pi Pico Mini Datenblatt Maker Pi Pico Mini Schaltplan Maker Pi Pico Mini Pinout-Diagramm Offizielle Raspberry Pi Pico-Seite Erste Schritte mit dem Raspberry Pi Pico CircuitPython für Raspberry Pi Pico Raspberry Pi Pico Datenblatt RP2040 Datenblatt Raspberry Pi Pico Python SDK Raspberry Pi Pico C/C++ SDK

Lesen (+) (–)

Inky Frame 5.7' verfügt über ein schönes, großes E-Ink-Display mit sieben Farben und viel Platz für die Anzeige von Bildern, Texten, Grafiken oder Schnittstellen. Es gibt fünf Tasten mit LED-Anzeigen zur Interaktion mit dem Display, zwei Qw/ST-Anschlüsse zum Anschließen von Breakouts und einen Micro-SD-Kartensteckplatz für die wichtige Speicherung von Katzenfotos. Jeder Inky Frame wird mit einem Paar schlanker kleiner Metallbeine geliefert, damit Sie ihn auf Ihren Schreibtisch stellen können (und mit einer Auswahl an Befestigungslöchern, falls Sie lieber etwas anderes machen möchten). Es gibt auch einen Batterieanschluss, damit Sie ihn ohne störende Kabel mit Strom versorgen können, und einige nette Energiesparfunktionen, die dafür sorgen, dass Sie ihn ewig mit Batterien betreiben können. Inky Frame eignet sich hervorragend für: Überblick über Ihren Kalender und anstehende Termine auf einen Blick Zur Anbringung an Ihrer Bürotür, um Ihre Verfügbarkeit anzuzeigen Anzeigen von motivierenden Postern, Zitaten oder Bildern (austauschbar oder anderweitig) Anzeige von Messwerten anderer drahtlos verbundener Umwelttafeln Merkmale Raspberry Pi Pico W an Bord Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flash mit XiP-Unterstützung Stromversorgung und Programmierung über USB Micro-B 2,4 GHz WLAN 5,7-Zoll-EPD-Display (600 x 448 Pixel) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) 7-farbig mit Schwarz, Weiß, Rot, Grün, Blau, Gelb, Orange. Ultraweiter Betrachtungswinkel – >170° Punktabstand – 0,1915 x 0,1915 mm 5x Taktile Tasten mit LED-Anzeigen Zwei Qw/ST-Anschlüsse zum Anschließen von Breakouts microSD-Kartensteckplatz Dedizierter RTC-Chip (PCF85063A) für Tiefschlaf/Wach Komplett montiert Kein Löten erforderlich. C/C++- und MicroPython-Bibliotheken Schema Inbegriffen 1x Inky Frame 5,7' (inkl. Pico W) 2x Metallbeine Downloads MicroPython (Lernen) Erste Schritte mit Inky Frame (Readme) Installation von MicroPython (Readme) Häufig gestellte Fragen (und Fehlerbehebung) zu MicroPython Laden Sie die Raubkopie MicroPython herunter (Sie benötigen Inky Frame.uf2). MicroPython-Beispiele PicoGraphics-Funktionsreferenz C/C++ C Beispiele Picographics-Funktionsreferenz

Lesen (+) (–)

Der Pico Reset Button bietet eine direkte und benutzerfreundliche Lösung für das Neustarten Ihres Raspberry Pi Pico. Mit dem Reset Button müssen Sie Ihren Raspberry Pi Pico nicht länger von der Stromquelle trennen, um einen Neustart durchzuführen. Stattdessen ermöglicht der Button einen schnellen Neustart mit nur einem einfachen Knopfdruck. Seine kompakte Größe und die einfache Installation durch Auflöten an lediglich drei Punkten machen ihn zu einem praktischen Hilfsmittel. Der Reset Button ist sowohl mit dem Raspberry Pi Pico als auch mit dem neueren Raspberry Pi Pico W kompatibel und kann unabhängig von der Modellgeneration verwendet werden. Besonders für Bastler und Entwickler ist der Pico Reset Button eine nützliche Ergänzung und ermöglicht eine noch einfachere und effizientere Handhabung des Raspberry Pi Pico. Features Ultra kompakter Reset Button Ermöglicht den Neustart mit nur einem einfachen Knopfdruck Zuverlässige und dauerhafte Verbindung durch Auflöten Montage: Auflöten an den Pins GND, GP22 & RUN Abmessungen: 9 x 7 x 4 mm

Lesen (+) (–)

Der Unicorn Pack passt gut auf die Rückseite Ihres Pico – mit einer ordentlichen 7x16-Matrix (das sind 112 RGB-LEDs!) ist er sicherlich der schickste Rucksack, den es gibt. Die vier taktilen Tasten können zum Wechseln zwischen den Modi, als Steuerung für einfache Spiele oder zum Anpassen der Helligkeit verwendet werden. Es ist möglich, die Farbe und Helligkeit jeder LED einzeln zu steuern, sodass Sie damit Animationen, Text, einfache Bilder und mehr anzeigen können. Erstellen Sie eine Mini-Foto-FX-Lampe, eine intelligente Statusleuchte für Zoom, zeigen Sie damit farbenfrohe Laufnachrichten auf Ihrem Kühlschrank an oder genießen Sie einfach ein paar hübsche Animationen. Merkmale 16x7 Matrix- oder RGB-LEDs (insgesamt 112) Individuelle Farb-/Helligkeitssteuerung jeder LED 4 x taktile Tasten Vorgelötete Buchsenleisten zum Anbringen an Pico Kompatibel mit Raspberry Pi Pico. Komplett montiert Kein Löten erforderlich (solange Ihr Pico über Stiftleisten verfügt). Abmessungen: ca. 62 mm x 25 mm x 10 mm (L x B x H, einschließlich Kopfzeilen und Schaltflächen) C/C++- und MicroPython-Bibliotheken

Lesen (+) (–)

Arduino-, MicroPython- und CircuitPython-kompatibles, kompaktes Entwicklungsboard mit Raspberry Pi RP2040 RP2040-0.42LCD ist ein leistungsstarkes Entwicklungsboard mit integriertem 0.42" LCD (70x40 Auflösung) mit flexiblen digitalen Schnittstellen. Es enthält den RP2040 Mikrocontroller-Chip des Raspberry Pi. Der RP2040 verfügt über einen Dual-Core Arm Cortex-M0+ Prozessor, der mit 133 MHz getaktet ist, mit 264 KB internem SRAM und 2 MB Flash-Speicher. Technische Spezifikationen SoC Raspberry Pi RP2040 Dual-Core Cortex-M0+ Mikrocontroller mit bis zu 125 MHz, mit 264 KB SRAM Speicher 2 MB SPI-Flash Display 0,42-Zoll-OLED USB 1x USB Typ-C Anschluss für Stromversorgung und Programmierung Expansion - Qwiic I²C-Anschluss- 7-polige und 8-polige Stiftleisten mit bis zu 11x GPIOs, 2x SPI, 2x I²C, 4x ADC, 1x UART, 5 V, 3,3 V, VBAT, GND Misc - Reset- und Boot-Tasten- RGB-LED, Betriebs-LED Stromversorgung - 5 V über USB-C-Anschluss oder Vin- VBAT-Pin für Batterieeingang- 3,3-V-Regler mit 500-mA-Spitzenleistung Dimensionen 23.5 x 18 mm Gewicht 2.5 g Downloads GitHub

Lesen (+) (–)

Der Raspberry Pi Pico 2 H (mit Header) ist ein neues Mikrocontroller-Board der Raspberry Pi Foundation, basierend auf dem RP2350. Es verfügt über eine höhere Kerntaktrate, doppelt so viel On-Chip-SRAM, doppelt so viel On-Board-Flash-Speicher, leistungsstärkere Arm-Kerne, optionale RISC-V-Kerne, neue Sicherheitsfunktionen und verbesserte Schnittstellenfunktionen. Der Raspberry Pi Pico 2 H bietet eine deutliche Steigerung der Leistung und Funktionen und behält gleichzeitig die Hardware- und Softwarekompatibilität mit früheren Mitgliedern der Raspberry Pi Pico-Serie bei. Der RP2350 bietet eine umfassende Sicherheitsarchitektur rund um Arm TrustZone für Cortex-M. Es umfasst signiertes Booten, 8 KB Antifuse-OTP für die Schlüsselspeicherung, SHA-256-Beschleunigung, einen Hardware-TRNG und schnelle Glitch-Detektoren. Die einzigartige Dual-Core- und Dual-Architektur-Fähigkeit des RP2350 ermöglicht Benutzern die Wahl zwischen einem Paar ARM Cortex-M33-Kernen nach Industriestandard und einem Paar Hazard3 RISC-V-Kernen mit offener Hardware. Der Raspberry Pi Pico 2 ist in C/C++ und Python programmierbar und wird durch eine ausführliche Dokumentation unterstützt. Er ist das ideale Mikrocontroller-Board sowohl für Enthusiasten als auch für professionelle Entwickler. Technische Daten CPU Dual Arm Cortex-M33 oder Dual RISC-V Hazard3 Prozessoren bei 150 MHz Speicher 520 KB On-Chip-SRAM; 4 MB integrierter QSPI-Flash Schnittstellen 26 Mehrzweck-GPIO-Pins, darunter 4, die für AD verwendet werden können Peripheriegeräte 2x UART 2x SPI-Controller 2x I²C-Controller 24x PWM-Kanäle 1x USB 1.1-Controller und PHY, mit Host- und Geräteunterstützung 12x PIO-Zustandsmaschinen Eingangsspannung 1,8-5,5 V DC Abmessungen 21 x 51 mm Downloads Datasheet (Pico 2) Datasheet (RP2350)

Lesen (+) (–)

Entdecken Sie grenzenlose Kreativität mit dem Universal Maker Sensor Kit, das für Raspberry Pi, Pico W, Arduino und ESP32 entwickelt wurde. Dieses vielseitige Kit ist mit gängigen Entwicklungsplattformen kompatibel, darunter Arduino Uno R4 Minima/WiFi, Uno R3, Mega 2560, Raspberry Pi 5, 4, 3B+, 3B, Zero, Pico W und ESP32. Mit über 35 Sensoren, Aktoren und Displays eignet es sich perfekt für Projekte von Umweltüberwachung und Smart-Home-Automatisierung bis hin zu Robotik und interaktivem Gaming. Schritt-für-Schritt-Tutorials in C/C++, Python und MicroPython führen Anfänger und erfahrene Maker gleichermaßen durch 169 spannende Projekte. Features Umfassende Kompatibilität: Vollständige Unterstützung für Arduino (Uno R3, Uno R4 Minima/WiFi, Mega 2560), Raspberry Pi (5, 4, 3B+, 3B, Zero, Pico W) und ESP32. Dies ermöglicht umfassende Flexibilität auf zahlreichen Entwicklungsplattformen. Enthält Anleitungen für 169 Projekte. Umfassende Komponenten: Mehr als 35 Sensoren, Aktoren und Anzeigemodule für vielfältige Projekte wie Umweltüberwachung, Smart Home-Automatisierung, Robotik und interaktive Spielesteuerungen. Ausführliche Tutorials: Klare Schritt-für-Schritt-Anleitungen für Arduino, Raspberry Pi, Pico W, ESP32 und alle enthaltenen Komponenten. Es stehen Tutorials in C/C++, Python und MicroPython zur Verfügung, die sowohl für Anfänger als auch für erfahrene Maker geeignet sind. Für alle Kenntnisstufen geeignet: Bietet strukturierte Projekte, die Benutzer nahtlos vom Anfänger zum Fortgeschrittenen in Elektronik und Programmierung führen und so Kreativität und technisches Know-how fördern. Lieferumfang Breadboard Tastenmodul Kapazitives Bodenfeuchtemodul Flammensensormodul Gas-/Rauchsensormodul (MQ2) Gyroskop & Beschleunigungssensormodul (MPU6050) Hall-Sensormodul Infrarot-Geschwindigkeitssensormodul IR-Hindernisvermeidungssensormodul Joystickmodul PCF8591 ADC/DAC-Wandlermodul Fotowiderstandsmodul PIR-Bewegungssensormodul (HC-SR501) Potentiometermodul Pulsoximeter- und Herzfrequenzsensormodul (MAX30102) Regentropfenerkennungsmodul Echtzeituhrmodul (DS1302) Drehgebermodul Temperatursensormodul (DS18B20) Temperatur- und Feuchtigkeitssensormodul (DHT11) Temperatur, Luftfeuchtigkeit und Drucksensor (BMP280) Time-of-Flight-Mikro-LIDAR-Distanzsensor (VL53L0X) Berührungssensormodul Ultraschallsensormodul (HC-SR04) Vibrationssensormodul (SW-420) Wasserstandssensormodul I²C LCD 1602 OLED-Displaymodul (SSD1306) RGB-LED-Modul Ampelmodul 5-V-Relaismodul Kreiselpumpe L9110-Motortreibermodul Passives Summermodul Servomotor (SG90) TT-Motor ESP8266 Modul JDY-31 Bluetooth-Modul Stromversorgungsmodul Dokumentation Online-Tutorial

Lesen (+) (–)

Mit dieser Erweiterungsplatine können Sie einem Raspberry Pi Pico eine RS485- und eine CAN-Schnittstelle hinzufügen. Das Board bietet außerdem die Möglichkeit, es entweder über einen Standard-USB-C-Anschluss mit 5 V oder über eine Schraubklemme, die eine Spannung von 6 bis 12 V akzeptiert, zu betreiben. Die an der Schraubklemme anliegende Spannung wird durch einen auf der Platine integrierten Spannungswandler auf 5 V reduziert. Features Die Stromversorgung kann über einen USB-C-Anschluss mit 5 V oder über eine Schraubklemme erfolgen, die zwischen 6 und 12 V zieht. Im letzteren Fall reduziert ein eingebauter Spannungswandler die Spannung auf 5 V. Um die Vielseitigkeit und den Funktionsumfang zu erhöhen, wurden die Anschlusspins des Raspberry Pi Pico nach außen geführt. Das Erweiterungsboard bietet zusätzlich die Möglichkeit der Kommunikation über die RS485- und CAN-Schnittstellen. Technische Daten CAN-Schnittstelle SPI, CAN RS485-Schnittstelle Seriell, RS485 Stromversorgung 5 V DC (USB-C) Schraubklemme 6-12 V DC Logiklevel 3,3 V Abschlusswiderstand CAN 120 Ω (kann nach Bedarf aktiviert und deaktiviert werden) Abschlusswiderstand RS485 120 Ω (kann nach Bedarf aktiviert und deaktiviert werden)

Lesen (+) (–)

Der PoE HAT (G) ist ein IEEE 802.3af/at-konformer PoE (Power Over Ethernet) HAT für Raspberry Pi 5. Durch die Verwendung mit einem PoE-Router oder -Switch, der den Netzwerkstandard IEEE 802.3af/at unterstützt, ist es möglich, sowohl Netzwerkverbindung als auch Stromversorgung für Ihren Raspberry Pi in nur einem Ethernet-Kabel bereitzustellen. Features Standard Raspberry Pi 40-Pin GPIO-Header PoE-Fähigkeit, IEEE 802.3af/at-konform Onboard-Original-IC-Lösung für stabilere PoE-Stromleistung Verwendet ein nicht isoliertes Schaltnetzteil (SMPS) Kompakt und einfach zu montieren Technische Daten PoE-Stromeingang 38~57 V DC in Leistungsabgabe GPIO-Header: 5 V/5 A (max.) Netzwerkstandard IEEE 802.3af/at PoE Abmessungen 56,5 x 64,98 mm Lieferumfang 1x PoE HAT (G) 1x 2x2 Header 1x 2x20 Header 1x Abstandshalter-Set Downloads Wiki

Lesen (+) (–)

Können Sie den SparkFun Top pHAT verwenden, um maschinelles Lernen auf Ihrem Raspberry Pi 4, NVIDIA Jetson, Google Coral oder einem anderen Einplatinencomputer zu prototypisieren? Zweifellos! Der SparkFun Top pHAT unterstützt Interaktionen für maschinelles Lernen, einschließlich Sprachsteuerung mit Onboard-Mikrofonen & Lautsprecher, grafisches Display für Feedback zur Kamerasteuerung und ungehinderten Zugriff auf den RPi-Kameraanschluss. Zusätzlich können Sie die programmierbaren Tasten, den Joystick und die RGB-LED für benutzerdefinierte E/A, dynamische Systeminteraktion oder Systemstatusanzeigen verwenden. Können Sie es als Schnittstelle verwenden, um Ihr Projekt in das SparkFun Qwiic-Ökosystem einzuführen? Ja, natürlich! Zusätzlich zu all den vorherigen Funktionen haben wir auch einen Qwiic-Anschluss integriert, um eine einfache Integration über I2C zu ermöglichen. Es stehen Ihnen Milliarden von Kombinationen von Qwiic-fähigen Boards zur Verfügung, um die Möglichkeiten des SparkFun Top pHAT zu erweitern. Mit all den E/A-Interaktionen auf diesem Board und dem Mangel an Lötarbeiten, die nötig sind, um es in Betrieb zu nehmen, ist der SparkFun Top pHAT das grundlegende Add-on für maschinelles Lernen für den Raspberry Pi oder jeden 2x20 GPIO SBC! Features Ein Raspberry Pi pHAT, der sich auf die Benutzerinteraktion mit einem SBC/RPi konzentriert. Unterstützung für maschinelle Lerninteraktionen Sprachsteuerung (Mikrofone, Lautsprecher) Grafisches Display auf 2,4"-Farb-TFT Zwei programmierbare Tasten für benutzerdefinierte E/A Programmierbarer Joystick - für Dynamik/Interaktion mit dem System (GUI-Menüs, Roboterfahren). Programmierbare RGB-LEDs - für Systemstatus, Anzeige. Zugang zur RPi-Kamera und zum Display-Anschluss nicht behindert Ein/Aus-Schalter für Rpi. Unterstützt den Zugriff auf das SparkFun Qwiic Ökosystem Geplant für die Spitze eines pHAT-Stapels - keine Pins zum Stapeln auf diesem Board. Es ist der Top pHAT!

Lesen (+) (–)

Merkmale: 1,54-Zoll-IPS-TFT-Display mit einer Auflösung von 240 x 240, das Text oder Videos anzeigen kann Stereo-Lautsprecheranschlüsse für die Audiowiedergabe – entweder Text-to-Speech, Benachrichtigungen oder zum Erstellen eines Sprachassistenten. Stereo-Kopfhörerausgang für die Audiowiedergabe über eine Stereoanlage, Kopfhörer oder Aktivlautsprecher. Stereo-Mikrofoneingang – perfekt für die Erstellung Ihrer ganz eigenen Smart-Home-Assistenten Zwei 3-polige JST STEMMA-Anschlüsse, mit denen weitere Tasten, ein Relais oder sogar einige NeoPixel angeschlossen werden können! Der STEMMA QT Plug-and-Play-I2C-Port kann mit jedem der 50+ I2C STEMMA QT-Boards von Adafruit verwendet werden oder kann mit einem Adapterkabel zum Anschluss an Grove I2C-Geräte verwendet werden. 5-Wege-Joystick + Taste für Benutzeroberfläche und Steuerung. Drei RGB-DotStar-LEDs für farbenfrohes LED-Feedback. Über den STEMMA QT-Anschluss können Sie Wärmebildsensoren wie den Panasonic Grid-EYE oder MLX90640 anschließen. Wärmeempfindliche Kameras können auch im Dunkeln als Personendetektor verwendet werden! Ein externer Beschleunigungsmesser kann zur Gesten- oder Vibrationserkennung angeschlossen werden, z. B. bei vorausschauenden Maschinen-/Industriewartungsprojekten Bitte beachten Sie: Ein Raspberry Pi 4 ist nicht im Lieferumfang enthalten.

Lesen (+) (–)

Erweitern Sie Ihr Projekt um globale GSM-Konnektivität und GPS-Ortung mit einem BerryGPS-GSM. Das BerryGPS-GSM ist ein All-in-One-Modul, das Ihrem Projekt Standortverfolgung und GSM-Dienste wie Daten, Text und SMS bietet. Es hat den gleichen Formfaktor wie ein Raspberry Pi Zero, was es schön und kompakt macht, wenn es mit einem Raspberry Pi Zero verwendet wird. Die zwei Hauptkomponenten, die dieses Board großartig machen, sind; uBlox CAM-M8 GPS Modul (Gleiches GPS wie im BerryGPS-IMU V3) uBlox SARA-U201 GSM für GSM-Konnektivität, die eine weltweite Abdeckung hat. Das Zusammenspiel dieser beiden Module führt zu einer sekundenschnellen GPS-Ortung mit Assisted GPS. Typischerweise kann ein GPS-Modul einige Minuten brauchen, um die Zeit bis zum ersten Fix (TTFF) zu ermitteln, oder sogar länger, wenn man sich in bebauten Gebieten befindet.  Das liegt daran, dass der Almanach von den Satelliten heruntergeladen werden muss, bevor ein GPS-Fix ermittelt werden kann, und bei jeder GPS-Aktualisierung nur ein kleiner Teil des Almanachs gesendet wird. Assisted GPS beschleunigt dies erheblich, indem Ephemeriden, Almanach, genaue Zeit und Satellitenstatus über das Netz heruntergeladen werden, was zu einer schnelleren TTTF in wenigen Sekunden führt. Diese Funktion ist der von GPS auf einem Smartphone sehr ähnlich. BerryGPS-GSM wurde für den Raspberry Pi Zero entwickelt, funktioniert aber mit allen Versionen des Raspberry Pi. Ozzmaker hat einen USB-zu-USB-Leiterplattenanschluss für den Raspberry Pi Zero entwickelt, der Ihr Projekt kompakter macht. GPS-spezifische Datenblätter CAM-M8-FW3_DataSheet_(UBX-15031574) CAM-M8-FW3_HardwareIntegrationManual_(UBX-15030063) GSM-spezifische Datenblätter SARA-U201 DataSheet (UBX-13005287) SARA-U201 SysIntegrationManual_(UBX-13000995) u-blox CEL_ATCommands_(UBX-13002752)

Lesen (+) (–)

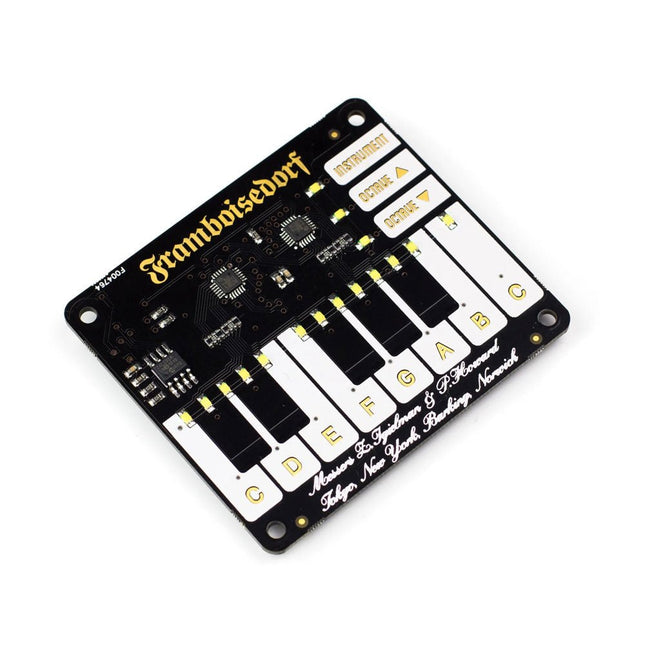

Entfesseln Sie den Mozart in Ihnen mit Piano HAT, einem kleinen musikalischen Begleiter für Ihren Raspberry Pi! Piano HAT ist von Zachary Igielmans PiPiano inspiriert und mit seinem Segen hergestellt. Wir haben seine fantastische Idee für ein schickes Klavier-Add-on für den Raspberry Pi aufgegriffen, es berührungsempfindlich gemacht und Fässer mit unserem Markenzeichen Pimoroni-Lack hinzugefügt. Spielen Sie Musik in Python, steuern Sie Software-Synthesizer auf Ihrem Pi und übernehmen Sie die Kontrolle über Hardware-Synthesizer! Features 16 kapazitive Touchpads (verknüpfen Sie jedes mit seiner eigenen Python-Funktion!) 13 Klaviertasten (eine volle Oktave) Oktavaufwärts-/abwärtstasten Instrumentenzyklus-Taste (ideal für die Verwendung mit Synthesizern) 16 helle weiße LEDs (lassen Sie sie automatisch leuchten oder übernehmen Sie die Steuerung mit Python) 2x Microchip CAP1188 kapazitive Touch-Treiberchips Verwenden Sie es, um Software- oder Hardware-Synthesizer über MIDI zu steuern Kompatibel mit allen 40-Pin-Header Raspberry Pi-Modellen Wird komplett montiert geliefert Downloads Python library Pinout

Lesen (+) (–)

Der DiP-Pi Power Master ist ein fortschrittliches Stromversorgungssystem mit integrierten Sensorschnittstellen, das die meisten möglichen Anforderungen für Anwendungen auf Basis des Raspberry Pi Pico abdeckt. Es kann das System zusätzlich zum Original-Micro-USB des Raspberry Pi Pico mit bis zu 1,5 A bei 4,8 V versorgen, geliefert von 6–18 VDC für verschiedene Stromversorgungssysteme wie Autos, Industrieanlagen usw. Es unterstützt LiPo- oder Li-Ion-Akkus mit automatischem Ladegerät sowie die automatische Umschaltung von Kabelstrom auf Batteriestrom oder umgekehrt (USV-Funktionalität), wenn die Kabelstromversorgung unterbrochen wird. Die Extended Powering Source (EPR) ist mit einer rücksetzbaren PPTC-Sicherung, umgekehrter Polarität und auch ESD geschützt. Der DiP-Pi Power Master verfügt über eine in den Raspberry Pi Pico integrierte RESET-Taste sowie einen EIN/AUS-Schiebeschalter, der auf alle Stromquellen (USB, EPR oder Batterie) wirkt. Der Benutzer kann (über die A/D-Pins des Raspberry Pi Pico) den Batteriestand und den EPR-Wert mit den A/D-Wandlern von PICO überwachen. Beide A/D-Eingänge sind mit 0402-Widerständen (0 Ohm) überbrückt. Wenn der Benutzer diese Pico-Pins aus irgendeinem Grund für seine eigene Anwendung verwenden muss, kann er daher problemlos entfernt werden. Das Ladegerät lädt den angeschlossenen Akku automatisch auf (sofern verwendet), aber der Benutzer kann das Ladegerät zusätzlich ein-/ausschalten, wenn seine Anwendung dies benötigt. DiP-Pi Power Master kann für kabelbetriebene Systeme, aber auch für rein batteriebetriebene Systeme mit EIN/AUS verwendet werden. Der Status jeder Stromquelle wird durch separate Informations-LEDs angezeigt (VBUS, VSYS, VEPR, CHGR, V3V3). Der Benutzer kann jede Kapazität vom Typ LiPo oder Li-Ion verwenden; Es muss jedoch darauf geachtet werden, PCB-geschützte Batterien mit einem maximal zulässigen Entladestrom von 2 A zu verwenden. Das integrierte Batterieladegerät ist so eingestellt, dass es die Batterie mit einem Strom von 240 mA lädt. Dieser Strom wird durch einen Widerstand eingestellt. Wenn der Benutzer also mehr oder weniger benötigt, kann er ihn selbst ändern. Zusätzlich zu allen oben genannten Funktionen ist DiP-Pi Power Master mit integrierten 1-Draht- und DHT11/22-Sensorschnittstellen ausgestattet. Durch die Kombination der erweiterten Stromversorgungs-, Batterie- und Sensorschnittstellen eignet sich der DiP-Pi Power Master ideal für Anwendungen wie Datenlogger, Pflanzenüberwachung, Kühlschränke usw. DiP-Pi Power Master wird durch zahlreiche gebrauchsfertige Beispiele unterstützt, die in Micro Python oder C/C++ geschrieben sind. Spezifikationen Allgemein Abmessungen 21 x 51 mm Raspberry Pi Pico-Pinbelegung kompatibel Unabhängige informative LEDs (VBUS, VSYS, VEPR, CHGR, V3V3) Raspberry Pi Pico RESET-Taste EIN/AUS-Schiebeschalter, der auf alle Stromquellen wirkt (USB, EPR, Batterie) Externe Stromversorgung 6-18 V DC (Autos, Industrieanwendungen usw.) Überwachung des externen Strompegels (6-18 VDC). Überwachung des Batteriestands Verpolungsschutz PPTC-Sicherungsschutz ESD-Schutz Automatisches Batterieladegerät (für PCB-geschütztes LiPo, Li-Ion – 2 A max.) Automatisch/Benutzersteuerung Automatische Umschaltung von Kabelbetrieb auf Batteriebetrieb und umgekehrt (USV-Funktionalität) Mit der USB-Stromversorgung, der externen Stromversorgung und der Batterieversorgung können verschiedene Stromversorgungsschemata gleichzeitig verwendet werden 1,5 A bei 4,8 V Abwärtswandler auf EPR Eingebetteter 3,3 V @ 600 mA LDO Integrierte 1-Draht-Schnittstelle Eingebettete DHT-11/22-Schnittstelle Stromversorgungsoptionen Raspberry Pi Pico Micro-USB (über VBUS) Externe Stromversorgung 6–18 V (über spezielle Buchse – 3,4/1,3 mm) Externe Batterie Unterstützte Batterietypen LiPo mit Schutzplatine, max. Strom 2A Li-Ion mit Schutzplatine, max. Strom 2A Eingebettete Peripheriegeräte und Schnittstellen Integrierte 1-Draht-Schnittstelle Eingebettete DHT-11/22-Schnittstelle Programmierschnittstelle Standard Raspberry Pi Pico C/C++ Standard Raspberry Pi Pico Micro Python Gehäusekompatibilität DiP-Pi Plexi-Cut-Gehäuse Systemüberwachung Batteriestand über Raspberry Pi Pico ADC0 (GP26) EPR-Level über Raspberry Pi Pico ADC1 (GP27) Informative LEDs VB (VUSB) USA (VSYS) VE (VEPR) CH (VCHR) V3 (V3V3) Systemschutz Sofortiger Raspberry Pi Pico-Hardware-Reset-Knopf ESD-Schutz auf EPR Verpolungsschutz bei EPR PPTC 500 mA @ 18 V-Sicherung am EPR EPR/LDO-Übertemperaturschutz EPR/LDO Über den aktuellen Schutz System-Design Entworfen und simuliert mit PDA Analyzer mit einem der fortschrittlichsten CAD/CAM-Tools – Altium Designer Industriell entstanden PCB-Konstruktion 2-Unzen-Kupfer-Leiterplatte, hergestellt für eine ordnungsgemäße Hochstromversorgung und Kühlung 6-mil-Spur-/6-mil-Lücken-Technologie, 2-lagige Leiterplatte PCB-Oberflächenveredelung – Immersionsgold Mehrschichtige Kupfer-Thermorohre für eine erhöhte thermische Reaktion des Systems und eine bessere passive Kühlung Downloads Datenblatt Datenblatt

Lesen (+) (–)

Der Cytron Motion 2350 Pro ist ein robuster 4-Kanal-DC-Motortreiber (3 A pro Kanal, 3,6–16 V), der sich ideal für den Bau leistungsstarker Roboter, einschließlich Mecanum-Raddesigns, eignet. Es verfügt über 8-Kanal-5-V-Servoanschlüsse, 8-Kanal-GPIO-Breakouts, 3 Maker-Anschlüsse und einen USB-Host für Plug-and-Play-Joystick-/Gamepad-Unterstützung. Angetrieben durch Raspberry Pi Pico 2 lässt es sich nahtlos in das Pico-Ökosystem integrieren und unterstützt Python (MicroPython, CircuitPython), C/C++ und Arduino IDE. Es ist mit CircuitPython vorinstalliert und verfügt über ein Demoprogramm und Schnelltestschaltflächen für den sofortigen Einsatz. Einfach über USB-C anschließen und los geht’s! Lieferumfang 1x Cytron Motion 2350 Pro Roboter-Controller 1x STEMMA QT/Qwiic JST SH 4-poliges Kabel mit Buchsen (150 mm) 2x Grove-zu-JST-SH-Kabel (200 mm) 1x Set Silikon-Stoßfänger 4x Baustein-Reibstift 1x Mini-Schraubendreher

Lesen (+) (–)

Das Raspberry Pi AI HAT+ ist eine Erweiterungsplatine für den Raspberry Pi 5, die einen integrierten Hailo AI-Beschleuniger enthält. Dieses Add-on bietet einen kostengünstigen, effizienten und leicht zugänglichen Ansatz für die Integration von leistungsstarken KI-Funktionen, mit Anwendungen in den Bereichen Prozesssteuerung, Sicherheit, Heimautomatisierung und Robotik. Das AI HAT+ ist in Modellen mit 13 oder 26 Tera-Operationen pro Sekunde (TOPS) erhältlich und basiert auf den neuronalen Netzwerkbeschleunigern Hailo-8L und Hailo-8. Dieses 13 TOPS-Modell unterstützt effizient neuronale Netze für Aufgaben wie Objekterkennung, Semantik- und Instanzsegmentierung, Posenschätzung und mehr. Die 26 TOPS-Variante ist für größere Netzwerke geeignet, ermöglicht eine schnellere Verarbeitung und ist für den gleichzeitigen Betrieb mehrerer Netzwerke optimiert. Das AI HAT+ wird über die PCIe Gen3-Schnittstelle des Raspberry Pi 5 angeschlossen. Wenn auf dem Raspberry Pi 5 eine aktuelle Version des Raspberry Pi OS läuft, erkennt es automatisch den integrierten Hailo-Beschleuniger und macht die neuronale Verarbeitungseinheit (NPU) für KI-Aufgaben verfügbar. Darüber hinaus unterstützen die im Raspberry Pi OS enthaltenen rpicam-apps Kameraanwendungen das KI-Modul nahtlos und nutzen die NPU automatisch für kompatible Nachbearbeitungsfunktionen. Lieferumfang Raspberry Pi AI HAT+ (13 TOPS) Montage-Hardware-Kit (Abstandshalter, Schrauben) 16 mm GPIO-Stacking-Header Downloads Datasheet

Lesen (+) (–)

Dies ist eine Langwellen-IR-Wärmebildkamera, die die Hybridtechnologie aus Mikrobolometer und Thermopile-Pixel nutzt und über 80x62 Array-Pixel verfügt. Sie erkennt die IR1-Verteilung von Objekten im Sichtfeld, wandelt die Daten durch Berechnung in die Oberflächentemperatur der Objekte um und generiert dann Wärmebilder zur einfachen Integration in verschiedene industrielle oder intelligente Steuerungsanwendungen. Features Übernimmt die Hybridtechnologie aus Mikrobolometer und Thermosäule, 80x62 Array-Pixel Kontinuierlicher Betrieb und Wärmebild-Videostream durch verschlussloses Design Rauschäquivalente Temperaturdifferenz (NETD) 150 mK RMS bei 1 Hz Bildwiederholfrequenz Bis zu 25 fps (max.) Wärmebild-Videostream-Ausgabe Im Lieferumfang sind Online-Ressourcen und Handbücher enthalten (Python-Demo für Raspberry Pi, Android/Windows-Hostcomputer und Benutzerhandbuch usw.) Anwendungen Hochpräzise langfristige berührungslose Online-Temperaturüberwachung IR-Wärmebildgeräte, IR-Thermometer Smart Home, intelligentes Gebäude, intelligente Beleuchtung Industrielle Temperaturregelung, Sicherheit & Sicherheit, Einbruch-/Bewegungserkennung Thermische Analyse kleiner Ziele, Wärmetrendanalyse und Lösungen Technische Daten Stromversorgung 5 V Betriebsstrom 61 mA bei 5 V Wellenlängenbereich 8~14 μm Betriebstemperatur -20~85°C Zieltemperatur -20~400°C Aktualisierungsrate 25 fps (Max) FOV 45° x 45° (H x V) GeräuschäquivalentTemperaturunterschied 150 mK Messgenauigkeit ±2°C (Umgebungstemperatur 10~70°C) Abmessungen 65,0 x 30,5 mm Lieferumfang 1x Wärmebildkamera HAT 1x 40-Pin-Buchsenleiste 1x FPC 15-Pin-Kabel mit 0,3 mm Rastermaß (100 mm) 1x Schraubenset Downloads Wiki

Lesen (+) (–)

Challenger RP2040 WiFi ist ein kleiner Embedded-Computer mit einem WiFi-Modul im beliebten Adafruit Feather-Formfaktor. Es basiert auf einem RP2040-Mikrocontroller-Chip der Raspberry Pi Foundation, einem Dual-Core-Cortex-M0, der mit einer Taktrate von bis zu 133 MHz betrieben werden kann. Der RP2040 ist mit einem 8-MB-Hochgeschwindigkeits-Flash-Speicher ausgestattet, der Daten mit maximaler Geschwindigkeit liefern kann. Der Flash-Speicher kann sowohl zum Speichern von Anweisungen für den Mikrocontroller als auch von Daten in einem Dateisystem verwendet werden. Durch die Verfügbarkeit eines Dateisystems können Daten einfach strukturiert und einfach zu programmieren gespeichert werden. Das Gerät kann über einen Lithium-Polymer-Akku mit Strom versorgt werden, der über einen standardmäßigen 2,0-mm-Anschluss an der Seite der Platine angeschlossen ist. Eine interne Batterieladeschaltung ermöglicht Ihnen ein sicheres und schnelles Laden Ihrer Batterie. Das Gerät wird mit einem Programmierwiderstand geliefert, der den Ladestrom auf 250 mA einstellt. Dieser Widerstand kann vom Benutzer ausgetauscht werden, um den Ladestrom je nach verwendeter Batterie entweder zu erhöhen oder zu verringern. Der WiFi-Bereich auf dieser Platine basiert auf dem Espressif ESP8285-Chip, bei dem es sich im Grunde um einen ESP8266 mit 1 MB Flash-Speicher im Chip handelt, was ihn zu einem vollständigen WiFi macht, das nur sehr wenige externe Komponenten benötigt. Der ESP8285 ist über einen UART-Kanal mit dem Mikrocontroller verbunden und der Betrieb wird über einen Satz standardisierter AT-Befehle gesteuert. Technische Daten Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0) SPI Ein SPI-Kanal konfiguriert I²C Ein I²C-Kanal konfiguriert UART Ein UART-Kanal konfiguriert (der zweite UART ist für den WiFi-Chip) Analogeingänge 4 analoge Eingangskanäle WLAN-Controller ESP8285 von Espressif (160 MHz Single-Core Tensilica L106) Flash-Speicher 8 MByte, 133 MHz SRAM-Speicher 264 KByte (aufgeteilt in 6 Bänke) USB 2.0-Controller Bis zu 12 MBit/s Full Speed ​​(integriertes USB 1.1 PHY) JST-Batterieanschluss 2,0 mm Teilung Onboard-LiPo-Ladegerät 250 mA Standard-Ladestrom Onboard NeoPixel LED RGB-LED Abmessungen 51 x 23 x 3,2 mm Gewicht 9 g Downloads Datasheet Design files Product errata

Lesen (+) (–)

Challenger RP2040 SD/RTC ist ein Arduino/CircuitPython-kompatibles Mikrocontroller-Board im Adafruit Feather-Format, das auf dem Raspberry Pi Pico-Chip basiert. Dieses Board ist mit einem microSD-Kartenleser und einer Echtzeituhr ausgestattet, was es äußerst nützlich für Datenprotokollierungsanwendungen macht. MicroSD-Karte Diese Platine ist mit einem microSD-Kartenanschluss ausgestattet, der Standard-microSD-Karten aufnehmen kann, sodass Ihrer Anwendung viele Gigabyte Speicherplatz für Sensordaten oder was auch immer Sie darauf platzieren möchten, zur Verfügung stehen. Zusammen mit einem schicken Display könnten Sie auch coole Bilder speichern. Echtzeituhr (RTC) MCP79410 ist eine hochintegrierte Echtzeituhr mit nichtflüchtigem Speicher und vielen anderen erweiterten Funktionen. Zu diesen Funktionen gehören eine Batterieumschaltschaltung für die Notstromversorgung, ein Zeitstempel zur Protokollierung von Stromausfällen und eine digitale Trimmung für Genauigkeit. Mit einem kostengünstigen 32,768-kHz-Quarz oder einer anderen Taktquelle wird die Zeit entweder im 12-Stunden- oder 24-Stunden-Format mit einer AM/PM-Anzeige und einer Zeitmessung auf die Sekunde, Minute, Stunde, den Wochentag, den Tag usw. verfolgt. Monat und Jahr. Als Unterbrechungs- oder Wecksignal kann ein multifunktionaler Open-Drain-Ausgang als Alarmausgang oder als Taktausgang programmiert werden, der 4 wählbare Frequenzen unterstützt. Technische Daten Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0) SPI Ein SPI-Kanal konfiguriert I²C Ein I²C-Kanal konfiguriert UART Ein UART-Kanal konfiguriert Analogeingänge 4 analoge Eingangskanäle Flash-Speicher 8 MB, 133 MHz SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke) USB 2.0-Controller Bis zu 12 MBit/s volle Geschwindigkeit (integriertes USB 1.1 PHY) JST-Batterieanschluss 2,0 mm Teilung LiPo-Ladegerät an Bord 500 mA Standard-Ladestrom RTC MCP79410 (verwendet I²C0 (Draht) für die Kommunikation) SD-Karte Ein SPI-Kanal verwendet (verwendet SPI1, um eine Verbindung zum SD-Socket herzustellen) Abmessungen 51 x 23 x 3,2 mm Gewicht 9 g Downloads Datasheet RunCPM image including HW I/O port support CPM File image for RunCPM Getting started with RunCPM for the Challenger RP2040 SD/RTC board CircuitPython download page

Lesen (+) (–)

Das Modul ZED-F9R ist ein GNSS-Empfänger mit 184 Kanälen der u-blox F9-Engine, d. h. es kann Signale der Konstellationen GPS, GLONASS, Galileo und BeiDou mit einer Genauigkeit von ~0,2 Metern empfangen! Das ist richtig; eine solche Genauigkeit kann mit einer RTK-Navigationslösung erreicht werden, wenn sie mit einer Korrekturquelle verwendet wird. Beachten Sie, dass das ZED-F9R nur als Rover betrieben werden kann, Sie müssen also eine Verbindung zu einer Basisstation herstellen. Das Modul unterstützt den gleichzeitigen Empfang von vier GNSS-Systemen. Die Kombination aus GNSS und integrierten 3D-Sensormessungen auf dem ZED-F9R liefert genaue Echtzeit-Positionierungsraten von bis zu 30 Hz. Im Vergleich zu anderen GPS-Modulen maximiert dieser pHAT die Positionsgenauigkeit in dichten Städten oder überdachten Gebieten. Selbst bei schlechten Signalbedingungen ist eine kontinuierliche Positionierung in städtischen Umgebungen und auch bei vollständigem Signalverlust (z. B. in kurzen Tunneln und Parkhäusern) möglich. Der ZED-F9R ist die ultimative Lösung für autonome Roboteranwendungen, die eine genaue Positionierung unter schwierigen Bedingungen erfordern. Dieser u-blox Empfänger unterstützt einige serielle Protokolle. Standardmäßig haben wir uns dafür entschieden, den seriellen UART des Raspberry Pi für die Kommunikation mit dem Modul zu verwenden. Mit vorgelöteten Headern ist kein Löten erforderlich, um den pHAT auf einen Raspberry Pi, NVIDIA Jetson Nano, Google Coral oder einen anderen Einplatinencomputer mit dem 2x20-Formfaktor zu stecken. Wir haben auch einige 0,1'-abständige Pins aus dem u-blox-Empfänger herausgebrochen. Ein Qwiic-Anschluss wurde ebenfalls hinzugefügt, falls Sie ein Qwiic-fähiges Gerät anschließen möchten. U-blox-basierte GPS-Produkte sind mit dem beliebten, aber dichten Windows-Programm namens u-centre konfigurierbar. Viele verschiedene Funktionen können auf dem ZED-F9R konfiguriert werden: Baudraten, Aktualisierungsraten, Geofencing, Spoofing-Erkennung, externe Interrupts, SBAS/D-GPS, etc. Der SparkFun ZED-F9R GPS pHAT ist außerdem mit einem On-Board-Akku ausgestattet, der die RTC des ZED-F9R mit Strom versorgt. Dadurch wird die Zeit bis zum ersten Fix von einem Kaltstart (~24s) auf einen Heißstart (~2s) reduziert. Die Batterie erhält die RTC und die GNSS-Orbitdaten auch ohne Stromanschluss für eine lange Zeit aufrecht. Merkmale 1 x Qwiic-Anschluss Integrierter U.FL-Anschluss zur Verwendung mit einer Antenne Ihrer Wahl Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou 184-Kanal GNSS-Empfänger Empfangt sowohl L1C/A- als auch L2C-Bänder Horizontale Positionsgenauigkeit: 0,20 m mit RTK Max. Navigationsrate: Bis zu 30 Hz Zeit bis zum ersten Fix Kalt: 24 s Heiß: 2 s Betriebsgrenzwerte Max G: ≤4 G Max. Höhe: 50 km Max Geschwindigkeit: 500 m/s Geschwindigkeitsgenauigkeit: 0,5 m/s Kursgenauigkeit: 0,2 Grad Eingebauter Beschleunigungssensor und Gyroskop Zeitimpulsgenauigkeit: 30ns Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: ~85mA bis ~130mA (variiert mit Konstellationen und Tracking-Status) Software-konfigurierbar Geofencing Kilometerzähler Spoofing-Erkennung Externer Interrupt Pin-Steuerung Low Power Modus Unterstützt NMEA-, UBX- und RTCM-Protokolle über UART

Lesen (+) (–)

Das Waveshare PCIe zu Gigabit Ethernet und USB 3.2 Gen 1 HAT+ ist eine Erweiterungskarte, die speziell für den Raspberry Pi 5 entwickelt wurde. Es verbessert die Konnektivität des Raspberry Pi durch das Hinzufügen von drei Hochgeschwindigkeits-USB 3.2 Gen 1-Ports und ein Gigabit Ethernet-Port, alles in einem treiberfreien Plug-and-Play-Setup. Features Basierend auf der 16-Pin PCIe-Schnittstelle von Raspberry Pi 5 Ausgestattet mit dem Hochleistungs-Gigabit-Ethernet-Chip RTL8153B Unterstützt Raspberry Pi OS, Ubuntu, OpenWRT usw. Stabile und zuverlässige Netzwerkgeschwindigkeit Echtzeitüberwachung des Energiestatus Unterstützt die Stromversorgungssteuerung des USB-Anschlusses per Software Lieferumfang 1x PCIe zu Gigabit Ethernet USB 3.2 HAT+ 1x Netzwerkkabel (1,5 m) 1x 16P-Kabel (40 mm) 1x Abstandshalter-Set Downloads Wiki

Lesen (+) (–)

Das SparkFun RP2040 mikroBUS Development Board ist eine kostengünstige, leistungsstarke Plattform mit flexiblen digitalen Schnittstellen, die den RP2040 Mikrocontroller der Raspberry Pi Foundation verwendet. Neben dem Thing Plus oder Feather PTH Pin-Layout verfügt das Board auch über einen microSD-Kartensteckplatz, 16 MB (128 Mbit) Flash-Speicher, einen JST-Einzellen-Batterieanschluss (mit Ladekreis und Fuel-Gauge-Sensor), eine adressierbare WS2812 RGB-LED, JTAG PTH-Pins, vier Montagelöcher (4-40 Schrauben), unsere charakteristischen Qwiic-Anschlüsse und eine mikroBUS-Buchse. Der mikroBUS-Standard wurde von MikroElektronika entwickelt. Ähnlich wie Qwiic und MicroMod bietet die mikroBUS-Buchse eine standardisierte Verbindung für Erweiterungs-Click-Boards, die an ein Entwicklungsboard angeschlossen werden können. Sie besteht aus einem Paar 8-poliger weiblicher Header mit einer standardisierten Stiftbelegung. Die Pins bestehen aus drei Gruppen von Kommunikationspins (SPI, UART und I²C), sechs zusätzlichen Pins (PWM, Interrupt, Analogeingang, Reset und Chip-Auswahl) und zwei Stromgruppen (3,3 V und 5 V). Der RP2040 wird sowohl von C/C++ als auch von der MicroPython plattformübergreifenden Entwicklungsumgebung unterstützt und bietet einfachen Zugriff auf das Laufzeitdebugging. Er verfügt über UF2-Boot- und Fließkomma-Routinen, die in den Chip integriert sind. Obwohl der Chip über eine große Menge an internem RAM verfügt, enthält das Board zusätzlich 16 MB externen QSPI-Flash-Speicher, um Programmcodes zu speichern. Der RP2040 enthält zwei ARM Cortex-M0+-Prozessoren (bis zu 133 MHz) und bietet folgende Funktionen: 264 kB eingebetteter SRAM in sechs Banken 6 dedizierte IOs für SPI-Flash (unterstützt XIP) 30 multifunktionale GPIOs: Dedizierte Hardware für häufig verwendete Peripheriegeräte Programmierbare IOs für erweiterte Peripherieunterstützung Vier 12-Bit-ADC-Kanäle mit internem Temperatursensor (bis zu 0,5 MSa/s) USB 1.1 Host-/Gerätefunktionalität Features (SparkFun RP2040 mikroBUS Dev. Board) Raspberry Pi Foundation's RP2040 Mikrocontroller 18 multifunktionale GPIO-Pins Vier verfügbare 12-Bit-ADC-Kanäle mit internem Temperatursensor (500 kSa/s) Bis zu acht 2-Kanal-PWM Bis zu zwei UARTs Bis zu zwei I²C-Busse Bis zu zwei SPI -Busse Thing Plus (oder Feather) Pin-Layout: 28 PTH-Pins USB-C-Anschluss: USB 1.1 Host-/Gerätefunktionalität 2-poliger JST-Anschluss für eine LiPo-Batterie (nicht im Lieferumfang enthalten): 500 mA Ladeschaltung 4-poliger JST Qwiic-Anschluss LEDs: PWR - Rote 3,3V-Stromversorgungsanzeige CHG - Gelbe Batterieladeanzeige 25 - Blaue Status-/Test-LED (GPIO 25) WS2812 - Addressierbare RGB-LED (GPIO 08) Tasten: Boot Reset JTAG PTH-Pins 16 MB QSPI-Flash-Speicher µSD-Kartensteckplatz mikroBUS-Buchse Abmessungen: 3,7" x 1,2" Vier Montagelöcher: Kompatibel mit 4-40 Schrauben Downloads Schaltplan Eagle-Dateien Platinenabmessungen Anschlussanleitung Qwiic-Infoseite GitHub-Hardware-Repository

Lesen (+) (–)

Dieser PCIe 3.0 zu Dual M.2 HAT ermöglicht dem Raspberry Pi 5 den Zugriff auf zwei NVMe-SSDs, Hailo-8/8L (nur M.2-Key B+M) und Google Coral AI-Beschleuniger mit PCIe 3.0-Geschwindigkeit. Features Dual-M.2-Steckplätze mit PCIe-3.0-Geschwindigkeit: Nutzt den ASMedia ASM2806 PCIe-3.0-Switch-Chip für optimale Leistung und überwindet die Einschränkungen von PCIe 2.0. Stabile Stromversorgung: Zusätzliche Pogo-Pins sorgen für zusätzliche Stromversorgung und gewährleisten so eine stabile Hochgeschwindigkeitsverbindung. Unterstützung mehrerer Größen: Kompatibel mit den M.2-Standardgrößen 2230, 2242, 2260 und 2280. Rückseitig montiertes Design: Hält den 40-Pin-GPIO frei und ermöglicht so die Kompatibilität mit anderen Raspberry Pi HATs. Benutzerfreundliches Design: Das S-förmige FPC-Kabel behindert nicht den microSD-Kartensteckplatz. Open-Source-Gehäuse: Die M.2-HATs von Seeed sind nicht mit dem offiziellen Raspberry-Pi-Gehäuse kompatibel. Es wird jedoch ein angepasstes, 3D-druckbares Gehäuse (STP-Datei) bereitgestellt. Anwendungen Unterstützt gleichzeitig KI-Beschleunigung und Hochgeschwindigkeits-SSD-Speicher Verbindet zwei NVMe-SSDs für große Speicherkapazität Booten eines Raspberry Pi von der SSD Technische Daten M.2-Steckplätze 2 Max. PCIe-Geschwindigkeit PCIe Gen3.0 PCIe-Switch-Chip ASM2806 M.2-Größenunterstützung 2280/2260/2242/2230 Max. Stromversorgung 5 V/3 A (max. 3 A: Pogo-Pin 2 A + PCIe-Anschluss 1 A) Kabel FPC Montagemethode Rückseitig Abmessungen 87 x 55 x 10 mm Lieferumfang 1x Seeed Studio PCIe 3.0 auf Dual M.2 HAT für Raspberry Pi 5 2x FPC-Kabel (50 mm) 1x Schrauben- & Bolzenset Downloads Wiki

Lesen (+) (–)

Die Pico Breakout Garden Base befindet sich unter Ihrem Pico und ermöglicht den Anschluss von bis zu sechs unserer umfangreichen Auswahl an Pimoroni-Breakouts. Sei es Umgebungssensoren, mit denen Sie die Temperatur und Luftfeuchtigkeit in Ihrem Büro im Auge behalten, eine ganze Reihe kleiner Bildschirme für wichtige Benachrichtigungen und Anzeigen und natürlich LEDs. Scrollen Sie nach unten für eine Liste der Breakouts, die derzeit mit unseren C++/MicroPython-Bibliotheken kompatibel sind! Neben einem beschrifteten Landebereich für Ihren Pico gibt es auch einen vollständigen Satz herausgebrochener Pico-Anschlüsse für den Fall, dass Sie noch mehr Sensoren, Kabel und Schaltkreise anschließen müssen. Wir haben einige Gummifüße eingebaut, um die Basis schön stabil zu halten und zu verhindern, dass sie Ihren Schreibtisch zerkratzt, oder es gibt M2,5-Befestigungslöcher an den Ecken, damit Sie sie bei Bedarf auf einer festen Oberfläche festschrauben können. Bei den sechs stabilen schwarzen Steckplätzen handelt es sich um Kantenverbinder, die die Breakouts mit den Pins Ihres Pico verbinden. Es gibt zwei Steckplätze für SPI-Breakouts und vier Steckplätze für I²C-Breakouts. Da es sich bei I²C um einen Bus handelt, können Sie mehrere I²C-Geräte gleichzeitig verwenden, vorausgesetzt, sie haben nicht die gleiche I²C-Adresse (wir haben dafür gesorgt, dass alle unsere Breakouts unterschiedliche Adressen haben, und wir drucken sie auf der Rückseite auf). die Ausbrüche, damit sie leicht zu finden sind). Breakout Garden ist nicht nur eine praktische Möglichkeit, Ihrem Pico Funktionalität hinzuzufügen, sondern ist auch sehr nützlich für Prototyping-Projekte, ohne dass komplizierte Verkabelungen, Lötarbeiten oder Steckbretter erforderlich sind, und Sie können Ihr Setup jederzeit erweitern oder ändern. Merkmale Sechs stabile Kantensteckplätze für Breakouts 4x I²C-Steckplätze (5 Pins) 2x SPI-Steckplatz (7 Pins) Landebereich mit Buchsenleisten für Raspberry Pi Pico 0,1-Zoll-Raster, 5- oder 7-polige Steckverbinder Ausgebrochene Stifte Verpolungsschutz (in Breakouts integriert) Zu 99 % montiert – nur noch die Füße aufkleben! Kompatibel mit Raspberry Pi Pico
