Die Pico Breakout Garden Base befindet sich unter Ihrem Pico und ermöglicht den Anschluss von bis zu sechs unserer umfangreichen Auswahl an Pimoroni-Breakouts. Sei es Umgebungssensoren, mit denen Sie die Temperatur und Luftfeuchtigkeit in Ihrem Büro im Auge behalten, eine ganze Reihe kleiner Bildschirme für wichtige Benachrichtigungen und Anzeigen und natürlich LEDs. Scrollen Sie nach unten für eine Liste der Breakouts, die derzeit mit unseren C++/MicroPython-Bibliotheken kompatibel sind! Neben einem beschrifteten Landebereich für Ihren Pico gibt es auch einen vollständigen Satz herausgebrochener Pico-Anschlüsse für den Fall, dass Sie noch mehr Sensoren, Kabel und Schaltkreise anschließen müssen. Wir haben einige Gummifüße eingebaut, um die Basis schön stabil zu halten und zu verhindern, dass sie Ihren Schreibtisch zerkratzt, oder es gibt M2,5-Befestigungslöcher an den Ecken, damit Sie sie bei Bedarf auf einer festen Oberfläche festschrauben können. Bei den sechs stabilen schwarzen Steckplätzen handelt es sich um Kantenverbinder, die die Breakouts mit den Pins Ihres Pico verbinden. Es gibt zwei Steckplätze für SPI-Breakouts und vier Steckplätze für I²C-Breakouts. Da es sich bei I²C um einen Bus handelt, können Sie mehrere I²C-Geräte gleichzeitig verwenden, vorausgesetzt, sie haben nicht die gleiche I²C-Adresse (wir haben dafür gesorgt, dass alle unsere Breakouts unterschiedliche Adressen haben, und wir drucken sie auf der Rückseite auf). die Ausbrüche, damit sie leicht zu finden sind). Breakout Garden ist nicht nur eine praktische Möglichkeit, Ihrem Pico Funktionalität hinzuzufügen, sondern ist auch sehr nützlich für Prototyping-Projekte, ohne dass komplizierte Verkabelungen, Lötarbeiten oder Steckbretter erforderlich sind, und Sie können Ihr Setup jederzeit erweitern oder ändern. Merkmale Sechs stabile Kantensteckplätze für Breakouts 4x I²C-Steckplätze (5 Pins) 2x SPI-Steckplatz (7 Pins) Landebereich mit Buchsenleisten für Raspberry Pi Pico 0,1-Zoll-Raster, 5- oder 7-polige Steckverbinder Ausgebrochene Stifte Verpolungsschutz (in Breakouts integriert) Zu 99 % montiert – nur noch die Füße aufkleben! Kompatibel mit Raspberry Pi Pico

Lesen (+) (–)

Challenger RP2040 NFC ist ein kleiner Embedded-Computer, der mit einem fortschrittlichen integrierten NFC-Controller (NXP PN7150) im beliebten Adafruit Feather-Formfaktor ausgestattet ist. Es basiert auf einem RP2040-Mikrocontroller-Chip der Raspberry Pi Foundation, einem Dual-Core-Cortex-M0, der mit einer Taktrate von bis zu 133 MHz betrieben werden kann. NFC Der PN7150 ist eine voll ausgestattete NFC-Controllerlösung mit integrierter Firmware und NCI-Schnittstelle, die für kontaktlose Kommunikation bei 13,56 MHz konzipiert ist. Es ist vollständig mit den Anforderungen des NFC-Forums kompatibel und basiert weitgehend auf Erkenntnissen aus früheren NXP-NFC-Gerätegenerationen. Es ist die ideale Lösung für die schnelle Integration der NFC-Technologie in jede Anwendung, insbesondere in kleine eingebettete Systeme, wodurch die Stückliste (BOM) reduziert wird. Das integrierte Design mit vollständiger NFC-Forum-Konformität bietet dem Benutzer alle folgenden Funktionen: Eingebettete NFC-Firmware, die alle NFC-Protokolle als vorintegrierte Funktion bereitstellt. Direkte Verbindung zum Haupthost oder Mikrocontroller über den physischen I²C-Bus und das NCI-Protokoll. Extrem geringer Stromverbrauch im Polling-Loop-Modus. Hocheffiziente integrierte Power-Management-Einheit (PMU), die eine direkte Versorgung über eine Batterie ermöglicht. Technische Daten Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0) SPI Ein SPI-Kanal konfiguriert I²C Zwei I²C-Kanäle konfiguriert (dedizierter I²C für den PN7150) UART Ein UART-Kanal konfiguriert Analogeingänge 4 analoge Eingangskanäle NFC-Modul PN7150 von NXP Flash-Speicher 8 MB, 133 MHz SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke) USB 2.0-Controller Bis zu 12 MBit/s Full Speed ​​(integriertes USB 1.1 PHY) JST-Batterieanschluss 2,0 mm Teilung LiPo-Ladegerät an Bord 450 mA Standard-Ladestrom Abmessungen 51 x 23 x 3,2 mm Gewicht 9 g Hinweis: Antenne ist nicht im Lieferumfang enthalten. Downloads Datasheet Quick start example

Lesen (+) (–)

ArdiPi ist die ultimative Arduino Uno-Alternative voller leistungsstarker Spezifikationen und aufregender Funktionen im Arduino Uno-Formfaktor. Sie profitieren von einer kostengünstigen Lösung mit Zugang zu den größten Support-Communitys für Raspberry Pi. Die ArdiPi-Variante wird von Raspberry Pi Pico W angetrieben. Die integrierte Wi-Fi- und Bluetooth-Konnektivität des Boards ist ideal für IoT-Projekte oder Projekte, die drahtlose Kommunikation erfordern. Features Arduino Uno-Formfaktor, so dass Sie 3,3 V-kompatible Arduino-Shields anschließen können SD-Kartensteckplatz für Speicherung und Datenübertragung Drag-and-Drop-Programmierung mit Massenspeicher über USB Multifunktions-GPIO-Breakout mit Unterstützung für allgemeine E/A, UART, I²C, SPI, ADC und mehr. PWM-Funktionen. Multi-Tune-Summer, um dem Projekt einen Audioalarm hinzuzufügen SWD-Pins-Breakout für serielles Debugging Unterstützung mehrerer Plattformen wie Arduino IDE, MicroPython und CircuitPython. Verfügt über HID-Unterstützung, sodass das Gerät eine Maus oder Tastatur simulieren kann Technische Daten Angetrieben von einem RP2040-Mikrocontroller, einem Dual-Core-Arm-Cortex-M0+-Prozessor, 2 MB integriertem Flash-Speicher und 264 KB RAM. Integrierte drahtlose Single-Band-2,4-GHz-Schnittstellen (802.11n) für WLAN und Bluetooth 5 (LE) WPA3 & Soft Access Point, der bis zu vier Clients unterstützt Betriebsspannung der Pins 3,3 V und Platinenversorgung 5 V 25 Mehrzweck-GPIOs-Breakout im Arduino-Stil für einfache Peripherieschnittstellen Unterstützung für I²C-, SPI- und UART-Kommunikationsprotokolle 2 MB integrierter Flash-Speicher Plattformübergreifende Entwicklung und Unterstützung mehrerer Programmiersprachen

Lesen (+) (–)

Dieses IPS 7,9 Zoll HDMI-Touchdisplay mit 400 x 1280 Auflösung, 170° Weitwinkel und integriertem Ferrit-HiFi-Lautsprecher kann als Zweitbildschirm für das Gehäuse verwendet werden und unterstützt auch Raspberry Pi und Jetson Nano. Merkmale 7,9-Zoll-IPS-Display mit einer Hardwareauflösung von 400 x 1280. Gehäuse aus Zinklegierung, gehärtete Glasscheibe mit bis zu 6H Härte. Beim Einsatz als Computermonitor unterstützt er Windows ohne Treiber. Bei der Arbeit mit Raspberry Pi unterstützt es Raspberry Pi OS/Ubuntu/Kali und Retropie, treiberfrei. Bei der Arbeit mit Jetson Nano unterstützt es Ubuntu, treiberfrei. Unterstützt die Hintergrundbeleuchtungssteuerung zur Energieeinsparung. Unterstützt kapazitive 5-Punkt-Touch-Steuerung. Spezifikationen Bildschirmgröße 7,9" Blickwinkel 170° Auflösung 400 x 1280 Pixel Anzeigebereich 191,08 x 60,40 mm IPS-Version Solor Gamut 62 % NTSC Maximale Helligkeit 550 cd/m² Anpassung der Hintergrundbeleuchtung Angepasst durch die Schlüssel-/HID-Software Kontrast 900:1 Farbtiefe 16,7 Mio. Aktualisierungsrate 60 Hz Stromanschluss USB-C DisplayPort HDMI-Schnittstelle Maße 211 x 73 x 20 mm Inbegriffen 1x 7,9-Zoll-Seitenmonitor 1x HDMI-auf-Micro-HDMI-Adapter 1x USB Typ-A auf Typ-C Kabel (1 m) 1x HDMI Flachkabel (1 m) 2x Rutschfeste Gummifüße Downloads Wiki

Lesen (+) (–)

Der DiP-Pi WiFi Master ist ein fortschrittliches WiFi-Konnektivitätssystem mit eingebetteten Sensorschnittstellen, das die meisten möglichen Anforderungen für IoT-Anwendungen auf Basis von Raspberry Pi Pico abdeckt. Es wird direkt vom Raspberry Pi Pico VBUS mit Strom versorgt. Der DiP-Pi WiFi Master enthält eine in Raspberry Pi Pico eingebettete RESET-Taste sowie einen EIN/AUS-Schiebeschalter, der auf die Stromquellen von Raspberry Pi Pico einwirkt. Der DiP-Pi WiFi Master ist mit einem WiFi ESP8266 Clone-Modul mit integrierter Antenne ausgestattet. Diese Funktion eröffnet eine breite Palette darauf basierender IoT-Anwendungen. Zusätzlich zu allen oben genannten Funktionen ist DiP-Pi WiFi Master mit eingebetteten 1-Wire-, DHT11/22-Sensoren und Micro-SD-Kartenschnittstellen ausgestattet. Die Kombination der erweiterten Stromversorgungs-, Batterie- und Sensorschnittstellen macht den DiP-Pi WiFi Master ideal für IoT-Anwendungen wie Datenlogger, Anlagenüberwachung, Kühlschranküberwachung usw. DiP-Pi WiFi Master wird mit zahlreichen gebrauchsfertigen Beispielen unterstützt, die in Micro Python oder C/C++ geschrieben sind. Spezifikationen Allgemein Abmessungen 21 x 51 mm Kompatibel mit Raspberry Pi Pico-Pinbelegung Unabhängige informative LEDs (VBUS, VSYS, V3V3) Raspberry Pi Pico RESET-Taste EIN/AUS-Schiebeschalter mit Wirkung auf die Stromversorgung des Raspberry Pi Pico Eingebetteter 3,3 V bei 600 mA LDO ESP8266-Klon-WLAN-Konnektivität ESP8266 Firmware-Upload-Schalter Eingebettete 1-Wire-Schnittstelle Integrierte DHT-11/22-Schnittstelle Stromversorgungsoptionen Raspberry Pi Pico Micro-USB (über VBUS) Eingebettete Peripheriegeräte und Schnittstellen Eingebettete 1-Wire-Schnittstelle Integrierte DHT-11/22-Schnittstelle Micro SD-Kartensteckplatz Programmierschnittstelle Standard Raspberry Pi Pico C/C++ Standard-Raspberry Pi Pico Micro Python Gehäusekompatibilität DiP-Pi Plexiglasgehäuse Informative LEDs VB (VUSB) VS (VSYS) V3 (V3V3) Systemschutz Direkter Raspberry Pi Pico Hardware-Reset-Knopf PPTC 500 mA @ 18 V Sicherung auf EPR EPR/LDO-Übertemperaturschutz EPR/LDO-Überstromschutz System-Design Entworfen und simuliert mit PDA Analyzer mit einem der fortschrittlichsten CAD/CAM-Tools – Altium Designer Industriell entstanden PCB-Konstruktion 2 ozKupfer-PCB für ordnungsgemäße Hochstromversorgung und Kühlung 6 mils Spur/6 mils Lückentechnologie 2-lagige Leiterplatte PCB-Oberflächenveredelung – Immersion Gold Mehrschichtige Kupfer-Thermorohre für eine verbesserte thermische Reaktion des Systems und bessere passive Kühlung Downloads Datenblatt Handbuch

Lesen (+) (–)

Inventor 2040 W ist ein Multitalent-Board, das (fast) alles kann, was Sie von einem Roboter, einer Requisite oder einer anderen mechanischen Sache erwarten. Ein paar schicke Motoren mit angeschlossenen Encodern antreiben? Ja! Bis zu sechs Servos hinzufügen? Sicher? Einen kleinen Lautsprecher anbringen, damit man Lärm machen kann? Kein Problem! Es verfügt außerdem über einen Batterieanschluss, sodass Sie Ihre Erfindungen mit AA/AAA- oder LiPo-Batterien betreiben und Ihren Miniaturautomaten/animierten Zylinder/Schatztruhe, der Ihre Feinde anbrüllt, ungebunden bei sich tragen können. Sie erhalten auch eine Menge Optionen zum Anschließen von Sensoren und anderen Anschlüssen – es gibt zwei Qw/ST-Anschlüsse (und einen unbestückten Breakout Garden-Steckplatz) zum Anbringen von Breakouts, drei ADC-Pins für analoge Sensoren, Fotowiderstände und dergleichen sowie drei zusätzliche digitale GPIOs Könnte für LEDs, Tasten oder digitale Sensoren verwendet werden. Apropos LEDs: Das Board verfügt über 12 adressierbare LEDs (auch Neopixel genannt) – eine für jeden Servo- und GPIO/ADC-Kanal. Merkmale Raspberry Pi Pico W an Bord Dual Arm Cortex M0+ mit bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flash mit XiP-Unterstützung Stromversorgung und Programmierung über USB Micro-B 2,4 GHz kabellos 2 JST-SH-Stecker (6-polig) zum Anschließen von Motoren Dual-H-Bridge-Motortreiber (DRV8833) Pro Motorstrombegrenzung (425 mA) LEDs zur Richtungsanzeige je Motor 2-poliger (Picoblade-kompatibler) Anschluss zum Anschließen des Lautsprechers JST-PH-Anschluss (2-polig) zum Anschließen der Batterie (Eingangsspannung 2,5–5,5 V) 6 Sätze Stiftleisten zum Anschluss von 3-poligen Hobby-Servos 6 Sätze Stiftleisten für GPIO (davon 3 ADC-fähig) 12x adressierbare RGB-LEDs/Neopixel Benutzertaste Reset-Knopf 2x Qw/ST-Anschlüsse zum Anbringen von Breakouts Unbefüllte Header zum Hinzufügen eines Breakout Garden-Slots Komplett montiert Kein Löten erforderlich (es sei denn, Sie möchten den Breakout Garden-Steckplatz hinzufügen). C/C++- und MicroPython-Bibliotheken Schematisch Downloads Laden Sie die Piratenmarke MicroPython herunter Erste Schritte mit Raspberry Pi Pico Referenz zur Motorfunktion Servofunktionsreferenz MicroPython-Beispiele C++-Beispiele

Lesen (+) (–)

Der Inky Frame 4.0" verfügt über ein lebendiges E-Ink-Display mit 640 x 400 Pixeln in einer eng gepackten Sieben-Farben-Darstellung – das sind fast genauso viele Pixel wie beim 5,7" Inky Frame, aber ordentlich in einem kleineren Gehäuse untergebracht. Es gibt fünf Tasten mit LED-Anzeigen zur Interaktion mit dem Display, zwei Qw/ST-Anschlüsse zum Anschließen von Erweiterungsmodulen und einen microSD-Kartensteckplatz zur Speicherung von Capybara-Fotos oder anderen wichtigen Dateien. Jeder Inky Frame wird mit einem Paar eleganter kleiner Metallbeine geliefert, damit er auf dem Schreibtisch aufgestellt werden kann. Es gibt auch einen Batterieanschluss, sodass Sie ihn ohne störende Kabel mit Strom versorgen können, sowie einige coole Stromsparfunktionen, mit denen Sie ihn über lange Zeit mit Batterien betreiben können. Der Inky Frame 4.0" eignet sich hervorragend für: Ein ultra lesbares, energiesparendes Home-Automation-Dashboard Die Anzeige von stilisierten Fotos, Pop-Art-Bildern oder Lieblings-Comic-Panels. Die Anzeige von niedlichen Diagrammen und Messwerten von lokalen oder drahtlos verbundenen Sensoren Die Anzeige faszinierender Daten aus Online-APIs. Funktionen Raspberry Pi Pico W integriert Zweifacher Arm Cortex M0+ mit einer Taktfrequenz von bis zu 133 MHz und 264 kB SRAM 2 MB QSPI-Flashspeicher mit XiP-Unterstützung Stromversorgung und Programmierung über USB micro-B 2,4 GHz drahtlose Verbindung 4,01" EPD-Display (640 x 400 Pixel) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) mit sieben Farben: Schwarz, Weiß, Rot, Grün, Blau, Gelb, Orange Ultraweite Betrachtungswinkel Extrem niedriger Stromverbrauch Punktgröße – 0,135 x 0,135 mm 5 Taktile Tasten mit LED-Anzeigen Zwei Qw/ST-Anschlüsse zum Anschließen von Erweiterungsmodulen microSD-Kartensteckplatz Gewidmeter RTC-Chip (PCF85063A) für Tiefschlaf-/Aufwachfunktionen Vollständig montiert (kein Löten erforderlich) C/C++- und MicroPython-Bibliotheken Schaltplan Im Lieferumfang enthalten 1x Inky Frame 4.0" (inkl. Pico W) 2x Metallbeine Downloads MicroPython (Anleitung) Erste Schritte mit dem Inky Frame (Readme) MicroPython installieren (Readme) MicroPython-FAQs (und Fehlerbehebung) Pirate-Brand MicroPython herunterladen (Sie möchten die Inky Frame.uf2) MicroPython-Beispiele Referenzfunktionen für PicoGraphics C/C++ C-Beispiele Referenzfunktionen für Picographics

Lesen (+) (–)

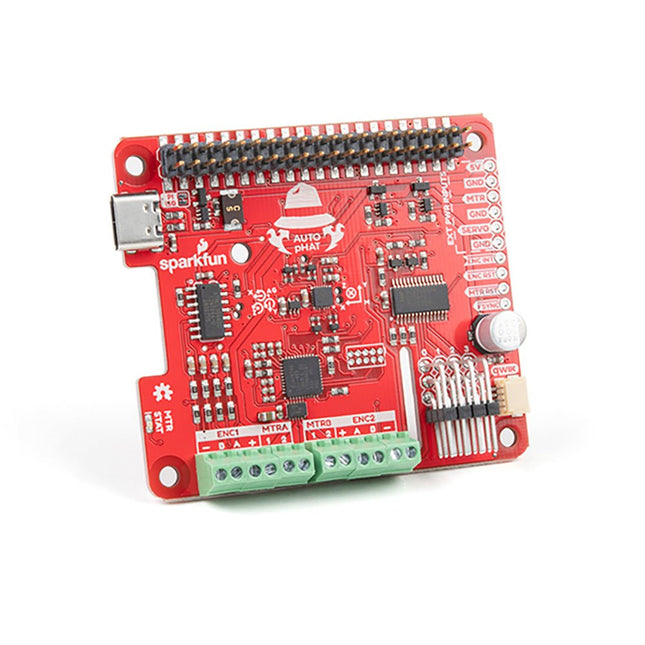

Die Servosteuerung basiert auf dem SparkFun Servo pHAT, und dank seiner I2C-Fähigkeiten spart dieses PWM-Add-on die GPIO-Pins des Raspberry Pi, so dass Sie diese für andere Zwecke nutzen können. Wir haben auch einen Qwiic-Anschluss für die einfache Anbindung an den I2C-Bus unter Verwendung des Qwiic-Systems vorgesehen. Egal, ob Sie den Auto pHAT mit einem Raspberry Pi, NVIDIA, Jetson Nano, Google Coral oder einem anderen SBC verwenden, er ist eine einzigartige Robotik-Ergänzung und ein Board mit 2x20 GPIO. Die Steuerung des Gleichstrommotors erfolgt über den gleichen 4245 PSOC und 2-Kanal-Motoranschlüsse wie beim SparkFun Qwiic Motor Driver. Dieses bietet 1,2A Dauerleistung pro Kanal (1,5A Spitze) und 127 Stufen der DC-Antriebsstärke. Der SparkFun Auto pHAT unterstützt dank des integrierten ATTINY84A auch bis zu zwei Motor-Encoder, um Ihrer Kreation noch präzisere Bewegungen zu ermöglichen! Zusätzlich verfügt der Auto pHAT über eine on-board ICM-20948 9DOF IMU für all Ihre Bewegungserfassungsanforderungen. Dies ermöglicht Ihrem Roboter den Zugriff auf das 3-Achsen-Gyroskop mit vier wählbaren Bereichen, den 3-Achsen-Beschleunigungsmesser, ebenfalls mit vier wählbaren Bereichen, und den 3-Achsen-Magnetometer mit einem FSR von ±4900µT. Die Stromversorgung des SparkFun Auto pHAT kann über einen USB-C-Anschluss oder eine externe Stromversorgung erfolgen. Damit werden entweder nur die Motoren oder die Motoren und der Raspberry Pi, der mit dem HAT verbunden ist, mit Strom versorgt. Wir haben sogar Stromschutzschaltungen in das Design eingebaut, um Schäden an den Stromquellen zu vermeiden. Features 4245 PSOC und 2-Kanal-Motor-Ports programmierbar mit Qwiic-Bibliothek Onboard ATTINY84A unterstützt bis zu zwei DC-Motor-Encoder 5V-Durchgang vom RPi Onboard ICM-20948 9DOF IMU für Motion Sensing, zugänglich über Qwiic-Bibliothek PWM-Steuerung für bis zu vier Servos Qwiic-Anschluss für die Erweiterung auf das komplette SparkFun Qwiic-Ökosystem Entworfen für Stacking, volle Header-Unterstützung & kann zusätzliche pHATs darauf verwenden Ungehinderter Zugang zum RPi Kameraanschluss & Displayanschluss. USB-C für die Stromversorgung der 5V-Schiene (Motoren/Servos/zurückliegende Stromversorgung des Pi) Externe Stromeingänge auf PTH-Header herausgebrochen

Lesen (+) (–)

Die weltweit beliebteste ROS-Plattform TurtleBot ist der beliebteste Open-Source-Roboter für Bildung und Forschung. Die neue Generation TurtleBot3 ist ein kleiner, kostengünstiger, vollständig programmierbarer, ROS-basierter mobiler Roboter, der modular, kompakt und anpassbar ist. Er ist für Bildung, Forschung, Hobby und Produktprototyping gedacht. Erschwingliche Kosten TurtleBot wurde entwickelt, um die kostenbewussten Bedürfnisse von Schulen, Labors und Unternehmen zu erfüllen. TurtleBot3 ist der günstigste Roboter unter den SLAM-fähigen mobilen Robotern, die mit einem 360°-Laser-Distanzsensor LDS-01 ausgestattet sind. Kleine Größe Die Abmessungen des TurtleBot3 Burger betragen nur 138 x 178 x 192 mm (L x B x H). Seine Größe ist etwa 1/4 der Größe des Vorgängers. Stellen Sie sich vor, Sie könnten TurtleBot3 in Ihrem Rucksack mitnehmen und Ihr Programm entwickeln und testen, wo immer Sie sind. ROS Standard Die Marke TurtleBot wird von Open Robotics verwaltet, das ROS entwickelt und pflegt. Heutzutage ist ROS die bevorzugte Plattform für alle Robotiker auf der ganzen Welt geworden. TurtleBot kann mit bestehenden ROS-basierten Roboterkomponenten integriert werden, aber TurtleBot3 kann eine erschwingliche Plattform für diejenigen sein, die mit dem Erlernen von ROS beginnen wollen. Erweiterbarkeit TurtleBot3 ermutigt Benutzer, seine mechanische Struktur mit einigen alternativen Optionen anzupassen: Open Source Embedded Board (als Steuerplatine), Computer und Sensoren. TurtleBot3 Burger ist eine zweirädrige Plattform mit Differentialantrieb, aber sie kann strukturell und mechanisch auf viele Arten angepasst werden: Autos, Fahrräder, Anhänger und so weiter. Erweitern Sie Ihre Ideen jenseits der Vorstellungskraft mit verschiedenen SBC, Sensoren und Motoren auf einer skalierbaren Struktur. Modularer Aktuator für mobile Roboter TurtleBot3 ist in der Lage, durch den Einsatz von 2 DYNAMIXELs in den Radgelenken präzise räumliche Daten zu erhalten. Die DYNAMIXEL der XM-Serie können in einem von 6 Betriebsmodi betrieben werden (XL-Serie: 4 Betriebsmodi): Geschwindigkeitsregelung für die Räder, Drehmomentregelung oder Positionsregelung für die Gelenke, usw. DYNAMIXEL kann sogar für die Herstellung eines mobilen Manipulators verwendet werden, der leicht ist, aber mit Geschwindigkeits-, Drehmoment- und Positionssteuerung präzise gesteuert werden kann. DYNAMIXEL ist eine Kernkomponente, die den TurtleBot3 perfekt macht. Er ist einfach zu montieren, zu warten, zu ersetzen und neu zu konfigurieren. Open Control Board für ROS Die Steuerplatine ist sowohl hardware- als auch softwareseitig für die ROS-Kommunikation offengelegt. Die Open-Source-Steuerungsplatine OpenCR1.0 ist leistungsfähig genug, um nicht nur DYNAMIXELs, sondern auch ROBOTIS-Sensoren zu steuern, die häufig für grundlegende Erkennungsaufgaben auf kostengünstige Weise verwendet werden. Verschiedene Sensoren wie z. B. Berührungssensor, Infrarotsensor, Farbsensor und eine Handvoll weiterer sind verfügbar. Das OpenCR1.0 hat einen IMU-Sensor im Inneren des Boards, so dass es die präzise Steuerung für unzählige Anwendungen verbessern kann. Das Board verfügt über 3,3 V, 5 V und 12 V Stromversorgungen, um die verfügbaren Computergeräte zu verstärken. Starke Sensoraufbauten TurtleBot3 Burger verwendet ein verbessertes 360°-LiDAR, eine 9-achsige Trägheitsmesseinheit und einen präzisen Encoder für Ihre Forschung und Entwicklung. Open Source Die Hardware, Firmware und Software des TurtleBot3 sind Open Source, was bedeutet, dass die Benutzer willkommen sind, die Quellcodes herunterzuladen, zu ändern und zu teilen. Alle Komponenten des TurtleBot3 werden aus Kostengründen im Spritzgussverfahren aus Kunststoff hergestellt, die 3D-CAD-Daten sind jedoch auch für den 3D-Druck verfügbar. Technische Daten Maximale Translationsgeschwindigkeit 0,22 m/s Maximale Rotationsgeschwindigkeit 2,84 rad/s (162,72 Grad/s) Maximale Nutzlast 15 kg Größe (L x B x H) 138 x 178 x 192 mm Gewicht (+ SBC + Batterie + Sensoren) 1 kg Kletterschwelle 10 mm oder weniger Erwartete Betriebszeit 2h 30m Erwartete Ladezeit 2h 30m SBC (Single Board Computer) Raspberry Pi 4 (2 GB RAM) MCU 32-bit ARM Cortex-M7 mit FPU (216 MHz, 462 DMIPS) Aktuator XL430-W250 LDS (Laser Distance Sensor) 360 Laser-Abstandssensor LDS-01 or LDS-02 IMU 3-Achsen-Gyroskop3-Achsen-Beschleunigungsmesser Stromanschlüsse 3,3 V/800 mA5 V/4 A12 V/1 A Erweiterungspins GPIO 18 PinsArduino 32 Pins Peripherie 3x UART, 1x CAN, 1x SPI, 1x I²C, 5x ADC, 4x 5-pin OLLO DYNAMIXEL-Ports 3x RS485, 3x TTL Audio Mehrere programmierbare Signaltonfolgen Programmierbare LEDs 4x Benutzer-LED Status-LEDs 1x Board-Status-LED1x Arduino-LED1x Power-LED Tasten und Schalter 2x Drucktasten, 1x Reset-Taste, 2x Dip-Schalter Batterie Lithiumpolymer 11,1 V 1800 mAh / 19,98 Wh 5C PC-Verbindung USB Firmware-Upgrade via USB / via JTAG Netzadapter (SMPS) Eingang: 100-240 VAC 50/60 Hz, 1,5 A @maxAusgang: 12 VDC, 5 A Downloads ROS Robot Programming GitHub E-Manual Community

Lesen (+) (–)

Der GrovePi+ ist ein benutzerfreundliches und modulares System zum Hardware-Hacken mit dem Raspberry Pi, ohne dass Löten oder Steckbretter erforderlich sind: Schließen Sie Ihre Grove-Sensoren an und beginnen Sie direkt mit der Programmierung. Grove ist eine benutzerfreundliche Sammlung von mehr als 100 kostengünstigen Plug-and-Play-Modulen, die die physische Welt erfassen und steuern. Durch die Verbindung von Grove Sensors mit Raspberry Pi wird Ihr Pi in der physischen Welt gestärkt. Mit Hunderten von Sensoren aus den Grove-Familien sind die Möglichkeiten der Interaktion endlos. Einrichtung in 4 einfachen Schritten Schieben Sie das GrovePi+-Board über Ihren Raspberry Pi Verbinden Sie die Grove-Module mit der GrovePi+-Platine Laden Sie Ihr Programm auf Raspberry Pi hoch Beginnen Sie mit der Aufnahme der Weltdaten Bitte beachten Sie: Raspberry Pi-Board ist nicht im Lieferumfang enthalten

Lesen (+) (–)

THSER102 ist ein Plug-and-Play-Kabelverlängerungskit für Raspberry Pi-Kameramodule. Das Kit ist mit dem Raspberry Pi-Kameramodul 3 kompatibel, zusätzlich zu Camera V2 (Version 2.1), der HQ/Global Shutter-Kamera und definierten Modi des Raspberry Pi-Kameramoduls V1.3. Der THSER102 verlängert die Kabellänge um >10 Meter zwischen dem Raspberry Pi-Kameramodul und dem Computer mit einem Standard-LAN-Kabel. Es ist keine Software oder Codierung erforderlich. THSER102 funktioniert so, als ob die Raspberry Pi-Kamera direkt an den Computer angeschlossen wäre. Der THSER102 unterstützt auch erweiterte Anwendungen. Die HAT-on-HAT-Unterstützung ermöglicht die Verwendung einer weiteren HAT-Karte auf der THSER102 Rx-Karte. Die 3-Kanal-GPIO-Erweiterung ermöglicht die Erweiterung der GPIO-Kommunikation zwischen dem Kamerastandort und dem Computer. Features Unterstützt alle Raspberry Pi-Kameramodule, einschließlich Kameramodul 3 >10-Meter-Kabelverlängerung Plug-and-Play Es ist keine Softwarekonfiguration erforderlich. Kamera funktioniert, als ob THSER102 nicht vorhanden wäre. Erweiterte Anwendungen werden unterstützt HUT auf HUT 3-Kanal-GPIO-Erweiterung Lieferumfang 1x Tx-Board 1x Rx-Board 1x LAN-Kabel (2 m) 2x flache Flexkabel 1x Stiftleiste 6x Befestigungsschrauben für Rx-Board 3x längere Abstandshalter für Rx-Board 4x Befestigungsschrauben für Tx-Platine (nur für Kamera V2) 4x kürzere Abstandshalter für Tx-Board (nur für Kamera V2) 4x Befestigungsmuttern für Tx-Platine (nur für Kamera V2) Downloads Datasheet

Lesen (+) (–)

Dieses 5,83" große schwarz/weiße E-Paper E-Ink-Displaymodul für Raspberry Pi Pico bietet eine Auflösung von 648×480 Pixeln, eine SPI-Schnittstelle, einen geringen Stromverbrauch, einen großen Betrachtungswinkel und einen papierähnlichen Effekt ohne Strom. Features Keine Hintergrundbeleuchtung, der letzte Inhalt wird auch bei ausgeschaltetem Gerät noch lange angezeigt Extrem geringer Stromverbrauch, Strom wird grundsätzlich nur zum Auffrischen benötigt SPI-Schnittstelle, erfordert nur minimale I/O-Pins 2x Benutzertasten und 1x Reset-Taste für einfache Interaktion Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele) Technische Daten Betriebsspannung 3,3 V Displayfarbe Schwarz, weiß Auflösung 648 × 480 Pixel Graustufen 2 Schnittstelle 3-Draht-SPI, 4-Draht-SPI Blickwinkel >170° Teilweise Aktualisierungszeit N/A Vollständige Aktualisierungszeit 5s Umrissabmessungen 125,4 × 99,5 mm Displaygröße 119,232 × 88,320 mm Leistung auffrischen 26,4 mW (typ.) Standby-Strom <0,01 uA (fast keine) Punktabstand 0,184 × 0,184 mm Anwendungen Geeignet für Preisschilder Asset-/Ausrüstungs-Tags Regaletiketten Namensschild der Konferenz Lieferumfang 1x 5,83-Zoll-E-Paper 1x Pico-ePaper-Treiberplatine 1x Abstandshalter-Paket Downloads Wiki

Lesen (+) (–)

Wide Range Stromversorgung für Raspberry Pi Mit dem PiEnergy Mini können Sie Ihren Raspberry Pi mit einer Spannung von 6 bis 36 V DC betreiben. Über den auf dem Board integrierten Knopf können Sie Ihren Raspberry Pi sowohl hoch- als auch herunterfahren. Die Kommunikation mit dem Raspberry Pi läuft über GPIO4, diese Verbindung kann aber auch durch Entfernen eines Widerstands durchtrennt werden, um den Pin frei zu verwenden. Durch das ultraflache Design ist die Verwendung auch in Verbindung mit vielen Gehäusen möglich. Die Stiftleiste ist beiliegend und nicht angelötet, um den Aufbau noch flacher zuhalten. Technische Daten Eingangsspannung 6 bis 36 V DC Ausgangsspannung 5,1 V Ausgangsstrom Bis zu 3 A (aktive Belüftung bei zusätzlich angeschlossenen Verbrauchern empfohlen) Kabelquerschnitt am Spannungseingang 0,2-0,75 mm² Schnittstelle zum Raspberry Pi GPIO4 Mikrocontroller ATtiny5 Weitere Anschlüsse 5 V Lüfteranschluss (2-Pin/2,54 mm)Lötpads für externen Ein-/Ausschalter Kompatibel mit Raspberry Pi 3, 4, 5 Abmessungen 23 x 56 x 11 mm Lieferumfang Board mit montiertem Kühlkörper Stiftleiste (2x5) Abstandshalter, Schraube, Mutter Downloads Datenblatt Anleitung

Lesen (+) (–)

Dies ist eine leistungsstarke Kühllösung, die darauf ausgelegt ist, Wärme effektiv abzuleiten und optimale Betriebstemperaturen für den Raspberry Pi sicherzustellen. Es ist ein unverzichtbares Zubehör für Benutzer, die die Leistung und Langlebigkeit ihres Raspberry Pi-Geräts verbessern möchten. Das kompakte Design des Wasserkühlungskits für Raspberry Pi 5 ermöglicht die nahtlose Installation auf der Ober- und Unterseite des Raspberry Pi 5, wodurch eine effiziente Wärmeübertragung gewährleistet und die Unterseite des Raspberry Pi perfekt geschützt wird . Dank des einfachen Installationsprozesses ist keine komplexe Verkabelung oder zusätzliches Werkzeug erforderlich, sodass es sowohl für Anfänger als auch für erfahrene Raspberry-Pi-Enthusiasten geeignet ist. Mit seiner leistungsstarken Kühlleistung leitet das Wasserkühlungsset für Raspberry Pi 5 die vom Raspberry Pi bei intensiven Aufgaben oder längerer Nutzung erzeugte Wärme effektiv ab. Dies verhindert eine Überhitzung und sorgt für eine stabile Leistung. Eine effiziente wassergekühlte Kühlung ermöglicht es Ihnen, mehrere Raspberry Pi-Boards an eine Reihe von Kühlgeräten anzuschließen. Wenn Sie Raspberry Pi in einem Cluster verwenden, können Sie eine Reihe wassergekühlter Geräte verwenden, um mehrere Raspberry Pi-Boards effektiv zu kühlen. Features Hergestellt für Raspberry Pi: Speziell für Raspberry Pi 5 entwickelt, 1:1-Formöffnung, deckt alle Wärmequellen ab, einschließlich CPU, WLAN, Power-Chip und eMMC. Kühlleistung: Leitet die vom Raspberry Pi erzeugte Wärme effektiv ab, sorgt für optimale Betriebstemperaturen und verhindert Überhitzung. Einfach zu bedienen: Das integrierte Design der Wasserpumpe und des Kühlventilators ist für Benutzer bequem zu installieren. RGB-Farbbeleuchtung: An den Lüfter- und Wasserpumpenstandorten sind RGB-Farblichter installiert. Lieferumfang 1x Wasserkühlungsset 1x Wasserkühlungskühler 1x schwarzer Kühlkörper 2x Silikonschlauch 1x 12 V/2 A Netzteil (US) 4x Sechskantschraube M2,5x10 1x L-Schlüssel-Inbusschlüssel

Lesen (+) (–)

GrovePi+ wird auf dem Raspberry Pi gestapelt, ohne dass weitere Verbindungen erforderlich sind. Die Kommunikation zwischen beiden erfolgt über die I2C-Schnittstelle. Alle Grove-Module werden über das universelle 4-polige Anschlusskabel mit den universellen Grove-Anschlüssen auf dem GrovePi+-Shield verbunden. Grove-Module arbeiten mit analogen und digitalen Signalen und können direkt an den ATMEGA328-Mikrocontroller auf dem Grove Pi+ angeschlossen werden. Der Mikrocontroller fungiert als Interpreter zwischen dem Raspberry Pi und den Grove-Sensoren. Er sendet, empfängt und führt Befehle aus, die vom Raspberry Pi gesendet werden. Merkmale Eine GrovePi+-Platine zusammen mit 12 beliebten Grove-Sensoren und 10 Grove-Kabeln GrovePi+ ist kompatibel mit Raspberry Pi A+, B, B+ / 2, 3, 4. CE-zertifiziert und kompatibel mit Linux und Win 10 IoT. Inbegriffen 1 x Grove Pi+ 1x Grove - Drehwinkelsensor 1x Grove - Geräuschsensor 1x Grove – LCD-RGB-Hintergrundbeleuchtung 1x Grove - Temperatur- und Feuchtigkeitssensor 1x Grove - Rote LED 1x Grove - Lichtsensor 1x Grove - Summer 1x Grove - Relais 1x Grove - Blaue LED 1x Hain - Knopf 1x GrovePi+ Handbuch 10x Kabel 1x Grove - Ultraschall-Ranger 1x Grove - Grüne LED

Lesen (+) (–)

Der Raspberry Pi PoE+ Injektor erweitert einen einzelnen Port eines Nicht-PoE-Ethernet-Switches um Power-over-Ethernet (PoE)-Funktionalität und überträgt Strom und Daten über ein einziges Ethernet-Kabel. Er bietet eine kostengünstige Plug-and-Play-Lösung für die schrittweise Einführung von PoE in bestehende Ethernet-Netzwerke. Der PoE+ Injektor ist ein 30-W-Gerät mit einem Port und eignet sich zur Stromversorgung von Geräten gemäß den Standards IEEE 802.3af und 802.3at, einschließlich aller Generationen von Raspberry Pi PoE HATs. Er unterstützt Netzwerk-Passthrough-Geschwindigkeiten von 10/100/1000 Mbit/s. Hinweis: Für den Betrieb ist ein separates IEC-Netzkabel erforderlich (nicht im Lieferumfang enthalten). Technische Daten Datenrate 10/100/1000 Mbit/s Eingangsspannung 100 bis 240 V AC Ausgangsleistung 30 W Leistungsabgabe an den Pins 4/5 (+), 7/8 (–) Nennausgangsspannung 55 V DC Datenanschlüsse Geschirmte RJ-45-, EIA 568A- und 568B Stromanschluss IEC C13-Netzeingang (nicht im Lieferumfang enthalten) Luftfeuchtigkeit bei Lagerung Maximal 95%, nicht kondensierend Betriebshöhe –300 m bis 3000 m Betriebsumgebungstemperatur 10°C bis +50°C Abmessungen 159 x 51,8 x 33,5 mm Downloads Datasheet

Lesen (+) (–)

Das Pimoroni Explorer Starter Kit ist ein elektronischer Abenteuerspielplatz für Physical Computing auf Basis des RP2350-Chips. Es umfasst einen 2,8-Zoll-LCD-Bildschirm, einen Lautsprecher, ein Mini-Steckbrett und vieles mehr. Es ist ideal zum Basteln, Experimentieren und zum Bau kleiner Prototypen. Features Mini-Steckbrett zum Verdrahten von Komponenten Servo-Header Analogeingänge Eingebauter Lautsprecher Viele allgemeine Ein-/Ausgänge Anschlüsse zum Befestigen von Krokodilleitungen Qw/ST-Anschlüsse zum Anbringen von I²C-Breakouts Technische Daten Angetrieben durch RP2350B (Dual Arm Cortex-M33 mit bis zu 150 MHz und 520 KB SRAM) 16 MB QSPI-Flash mit Unterstützung für XiP 2,8" IPS-LCD-Bildschirm (320 x 240 Pixel) Treiber-IC: ST7789V Leuchtdichte: 250 cd/m² Aktive Fläche: 43,2 x 57,5 mm USB-C-Anschluss für Programmierung und Stromversorgung Mini-Steckbrett Piezo-Lautsprecher 6x vom Benutzer steuerbare Schalter Reset- und Boot-Schaltflächen Einfach zugängliche GPIO-Header (6x GPIOs und 3x ADCs, plus 3,3 V Strom und Erdung) 6x Krokodilklemmen (3x ADCs, plus 3,3 V Strom und Erdung) 4x 3-Pin-Servoausgänge 2x Qw/ST (Qwiic/STEMMA QT) Anschluss 2-poliger JST-PH-Anschluss zum Hinzufügen einer Batterie Lanyard-Slot! 2x Ständerfüße inklusive Komplett montiert (kein Löten erforderlich) Programmierbar mit C/C++ oder MicroPython Lieferumfang 1x Pimoroni Explorer 1x Multi-Sensor Stick – eine schicke neue All-in-One-Supersensor-Suite zur Umgebungs-, Licht- und Bewegungserkennung Auswahl an verschiedenfarbigen LEDs zum Blinken (einschließlich Rot, Gelb, Grün, Blau, Weiß und RGB) 1x Potentiometer (für analoge Unterhaltung) 3x 12 mm Schalter mit verschiedenfarbigen Kappen 2x Servos mit kontinuierlicher Rotation 2x 60 mm Räder zur Befestigung an Ihren Servos 1x AAA-Batteriehalter (Batterien nicht im Lieferumfang enthalten) 1x Klettverschluss zum Befestigen des Batteriehalters an der Rückseite des Explorer 20x Pin-zu-Pin- und 20x Pin-zu-Buchse-Überbrückungsdrähte zum Herstellen von Verbindungen auf Ihrem Steckbrett 1x Qw/ST-Kabel zum Einstecken des Multi-Sensor-Sticks 1x Silikon USB-C Kabel Downloads GitHub Schematic

Lesen (+) (–)

Mit dem Voice Interaction Satellite Kit können Sie die Reichweite Ihrer Basisstation auf jeden Raum in Ihrem Haus erweitern und es Ihnen ermöglichen, mit der Hardware zu interagieren, je nachdem, wo Sie Ihre Befehle erteilen! Sie können in Ihrem Zuhause mehrere Satelliten-Kits anordnen, um dem Basis-Kit oder jedem anderen intelligenten Lautsprecher neue Funktionen hinzuzufügen und so Ihre Sprachsteuerung auf mehrere Räume auszudehnen. Das Voice Interaction Satellite Kit wird von einem Raspberry Pi Zero W und dem ReSpeaker 2-Mics Pi HAT angetrieben. Zusammen mit dem Kit sind ein Lautsprecher, ein Grove-Temperatur- und Feuchtigkeitssensor (SHT31), ein Grove-Relais und eine Stecktafel zum Aufhängen an der Wand oder zum Erstellen eines praktischen Ständers enthalten. Hinweis Alle Satelliten-Kits erfordern ein Basis-Kit (Link zum Snips Voice Interaction Base Kit) oder Raspberry Pi, um wie vorgesehen zu funktionieren.

Lesen (+) (–)

Der Waveshare PoE M.2 HAT+ (B) kombiniert Power over Ethernet (PoE) und PCIe-zu-M.2-Funktionalität für den Raspberry Pi 5. Er unterstützt die Netzwerkstandards IEEE 802.3af/at und ist für M.2 NVMe SSDs in den Formfaktoren 2230, 2242, 2260 und 2280 geeignet. Zusätzlich ermöglicht er SSD-Boot für den Raspberry Pi. Features Standard-40-Pin-GPIO-Erweiterungsstecker für Raspberry Pi, kompatibel mit Raspberry Pi 5 Unterstützt Power over Ethernet (PoE) und entspricht den Netzwerkstandards IEEE 802.3af/at Verwendet ein vollständig isoliertes Schaltnetzteil (SMPS) für eine stabile Stromversorgung Unterstützt Festplatten mit NVMe-Protokoll und M.2-Schnittstelle für schnelle Lese-/Schreibgeschwindigkeiten und hohe Effizienz Bietet 1x PCIe im Gen2- oder Gen3-Modus Speziell für Raspberry Pi 5 entwickelt Kompatibel mit M.2-SSDs in den Formfaktoren 2230, 2242, 2260 und 2280 Technische Daten PoE-Stromeingang 37-57 V DC Stromausgang GPIO-Anschluss: 5 V/4,5 A (max.)2P-Anschluss: 12 V/2 A (max.) Netzwerkstandard IEEE 802.3af/at PoE Abmessungen 56 x 85 mm Lieferumfang 1x Waveshare PoE M.2 HAT+ (B) 1x 16-Pin PCIe-Kabel 1x SSD-Montageschraube 1x Schraubenset Downloads Wiki

Lesen (+) (–)

Der SparkFun RP2350 Pro Micro bietet eine leistungsstarke Entwicklungsplattform, die auf dem RP2350-Mikrocontroller basiert. Dieses Board verwendet den aktualisierten Pro Micro-Formfaktor. Es umfasst einen USB-C-Anschluss, einen Qwiic-Anschluss, eine adressierbare WS2812B-RGB-LED, Boot- und Reset-Tasten, eine rücksetzbare PTC-Sicherung sowie PTH- und zinnenförmige Lötpads. Der RP2350 ist ein einzigartiger Dual-Core-Mikrocontroller mit zwei ARM Cortex-M33-Prozessoren und zwei Hazard3 RISC-V-Prozessoren, die alle mit bis zu 150 MHz laufen! Das bedeutet jedoch nicht, dass der RP2350 ein Quad-Core-Mikrocontroller ist. Stattdessen können Benutzer auswählen, welche zwei Prozessoren stattdessen beim Booten ausgeführt werden sollen. Sie können zwei Prozessoren desselben Typs oder jeweils einen davon betreiben. Der RP2350 verfügt außerdem über 520 kB SRAM in zehn Bänken, eine Vielzahl von Peripheriegeräten, darunter zwei UARTs, zwei SPI- und zwei I²C-Controller sowie einen USB 1.1-Controller für Host- und Geräteunterstützung. Der Pro Micro verfügt außerdem über zwei erweiterte Speicheroptionen: 16 MB externer Flash und 8 MB PSRAM, verbunden mit dem QSPI-Controller des RP2350. Der RP2350 Pro Micro arbeitet mit C/C++ unter Verwendung der Entwicklungsumgebungen Pico SDK, MicroPython und Arduino. Features RP2350-Mikrocontroller 8 MB PSRAM 16 MB Flash Versorgungsspannung USB: 5 V RAW: 5,3 V (max.) Pro Micro Pinbelegung 2x UART 1x SPI 10x GPIO (4 werden für UART1 und UART0 verwendet) 4x Analog USB-C-Anschluss USB 1.1-Host-/Geräteunterstützung Qwiic-Connector Buttons Reset Boot LEDs WS2812 Adressierbare RGB-LED Rote Power-LED Abmessungen: 33 x 17,8 mm Downloads Schematic Eagle Files Board Dimensions Hookup Guide RP2350 MicroPython Firmware (Beta 04) SparkFun Pico SDK Library Arduino Pico Arduino Core Datasheet (RP2350) Datasheet (APS6404L PSRAM) RP2350 Product Brief Raspberry Pi RP2350 Microcontroller Documentation Qwiic Info Page GitHub Repository

Lesen (+) (–)

Dank seiner sechs stabilen Steckplätze ermöglicht Breakout Garden den Benutzern das einfache Plug-and-Play mit verschiedenen kleinen Breakout-Boards. Stecken Sie einfach ein oder mehrere Boards in die Steckplätze im Breakout Garden HAT und schon kann es losgehen. Die Mini-Breakouts fühlen sich in den Edge-Connector-Steckplätzen sicher genug an und es ist sehr unwahrscheinlich, dass sie herausfallen. An der Oberseite des Breakout Garden befinden sich eine Reihe nützlicher Pins, mit denen Sie andere Geräte anschließen und in Ihr Projekt integrieren können. Dank des Verpolungsschutzes müssen Sie sich keine Sorgen machen, wenn Sie eine Platine falsch herum einsetzen. Es spielt auch keine Rolle, welchen Steckplatz Sie für jeden Breakout verwenden, da die I²C-Adresse des Breakouts von der Software erkannt wird und diese korrekt erkennt, falls Sie sie verschieben. Merkmale Sechs stabile Kantensteckplätze für Pimoroni-Breakouts 0,1-Zoll-Raster, 5-polige Anschlüsse Ausgebrochene Stifte (1 × 10 Streifen- oder Stiftleiste im Lieferumfang enthalten) Im Lieferumfang sind Abstandshalter (M2,5, 10 mm Höhe) enthalten, um Ihren Breakout Garden sicher zu halten Verpolungsschutz (in Breakouts integriert) Platine im HAT-Format Kompatibel mit Raspberry Pi 3 B+, ​​3, 2, B+, A+, Zero und Zero W Es wird empfohlen, die mitgelieferten Abstandshalter zu verwenden, um Breakout Garden an Ihrem Raspberry Pi zu befestigen. Software Breakout Garden erfordert keine eigene Software, aber jeder von Ihnen verwendete Breakout benötigt eine Python-Bibliothek. Auf der Breakout Garden GitHub-Seite finden Sie ein automatisches Installationsprogramm, das die entsprechende Software für einen bestimmten Breakout installiert. Es gibt auch einige Beispiele, die Ihnen zeigen, was Sie sonst noch mit Breakout Garden machen können.

Lesen (+) (–)

Das CS-Mount-Objektiv (3 MP, 6 mm) ist ideal für den Einsatz mit dem Raspberry Pi HQ Camera Module und bietet gestochen scharfe, detailreiche Aufnahmen für eine Vielzahl von Anwendungen.

Lesen (+) (–)

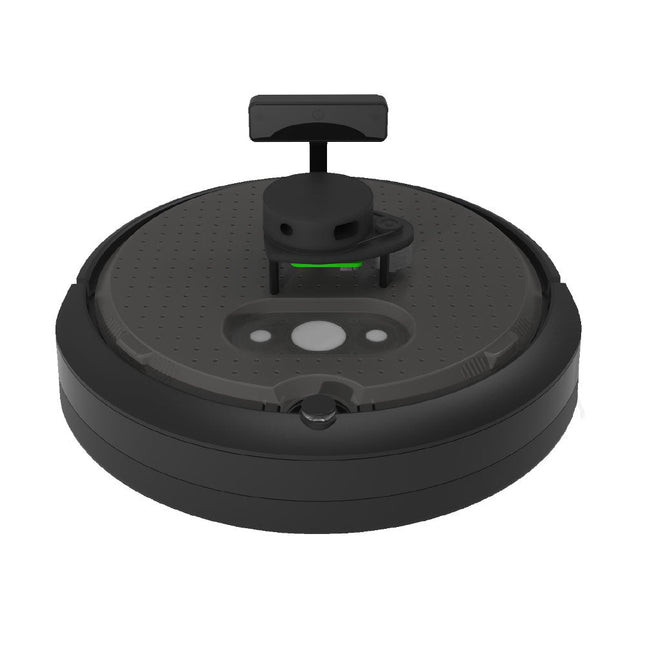

TurtleBot 4 ist die nächste Generation der weltweit beliebtesten Open-Source-Robotikplattform für Bildung und Forschung und bietet bessere Rechenleistung, bessere Sensoren und ein erstklassiges Benutzererlebnis zu einem erschwinglichen Preis. TurtleBot 4 Lite ist mit einer mobilen iRobot Create 3-Basis, einem leistungsstarken Raspberry Pi 4 mit ROS 2, einer räumlichen KI-Stereokamera OAK-D, 2D LiDAR und mehr ausgestattet. Alle Komponenten wurden nahtlos integriert, um eine sofort einsatzbereite Entwicklungs- und Lernplattform zu bieten. Technische Daten Basisplattform iRobot Create 3 Räder (Durchmesser) 72 mm Bodenfreiheit 4,5 mm Bordcomputer Raspberry Pi 4 (4 GB) Maximale Lineargeschwindigkeit 0,31 m/s im abgesicherten Modus0,46 m/s ohne abgesicherten Modus Maximale Winkelgeschwindigkeit 1,90 rad/s Maximale Nutzlast 9kg Betriebszeit 2h 30m – 4h je nach Belastung Ladezeit 2h 30m Lidar RPLIDAR A1M8 Kamera OAK-D-Lite Benutzerleistung VBAT @1,9 A5 V @ Schwachstrom3,3 V @ Schwachstrom USB-Erweiterung 2x USB 2.0 (Typ A)2x USB 3.0 (Typ A) Programmierbare LEDs Erstelle 3 Lichtringe Tasten und Schalter 2x Create 3 User Buttons1x Create 3 Power Button Batterie 26 Wh Lithium-Ionen (14,4 V nominal) Ladestation Inbegriffen Größe (L x B x H) 342 x 339 x 192 mm Gewicht 3,3 kg Downloads User Manual

Lesen (+) (–)

Weltweit beliebteste ROS-Plattform TurtleBot ist der beliebteste Open-Source-Roboter für Bildung und Forschung. Die neue Generation TurtleBot3 ist ein kleiner, kostengünstiger, voll programmierbarer, ROS-basierter mobiler Roboter. Er ist für Bildung, Forschung, Hobby und Produktprototyping gedacht. Erschwingliche Kosten TurtleBot wurde entwickelt, um die kostenbewussten Bedürfnisse von Schulen, Laboren und Unternehmen zu erfüllen. TurtleBot3 ist der erschwinglichste Roboter unter den SLAM-fähigen mobilen Robotern, die mit einem 360°-Laser-Distanzsensor LDS-01 ausgestattet sind. ROS Standard Die Marke TurtleBot wird von Open Robotics verwaltet, das ROS entwickelt und pflegt. Heutzutage ist ROS die bevorzugte Plattform für alle Robotiker auf der ganzen Welt geworden. TurtleBot kann mit bestehenden ROS-basierten Roboterkomponenten integriert werden, aber TurtleBot3 kann eine erschwingliche Plattform für diejenigen sein, die mit dem Erlernen von ROS beginnen möchten. Erweiterbarkeit TurtleBot3 ermutigt Benutzer, seine mechanische Struktur mit einigen alternativen Optionen anzupassen: Open Source Embedded Board (als Steuerplatine), Computer und Sensoren. Der TurtleBot3 Waffle Pi ist eine zweirädrige Plattform mit Differentialantrieb, kann aber strukturell und mechanisch in vielerlei Hinsicht angepasst werden: Autos, Fahrräder, Anhänger und so weiter. Erweitern Sie Ihre Ideen jenseits der Vorstellungskraft mit verschiedenen SBC, Sensoren und Motoren auf einer skalierbaren Struktur. Modularer Aktuator für mobilen Roboter TurtleBot3 ist in der Lage, durch den Einsatz von 2 DYNAMIXEL's in den Radgelenken präzise räumliche Daten zu erhalten. Die DYNAMIXEL der XM-Serie können in einem von 6 Betriebsmodi betrieben werden (XL-Serie: 4 Betriebsmodi): Geschwindigkeitsregelung für die Räder, Drehmomentregelung oder Positionsregelung für die Gelenke, usw. DYNAMIXEL kann auch für die Herstellung eines mobilen Manipulators verwendet werden, der leicht ist, aber mit Geschwindigkeits-, Drehmoment- und Positionssteuerung präzise gesteuert werden kann. DYNAMIXEL ist eine Kernkomponente, die den TurtleBot3 perfekt macht. Er ist einfach zu montieren, zu warten, zu ersetzen und neu zu konfigurieren. Offene Steuerplatine für ROS Die Steuerplatine ist sowohl hardware- als auch softwareseitig für die ROS-Kommunikation offengelegt. Die Open-Source-Steuerungsplatine OpenCR1.0 ist leistungsfähig genug, um nicht nur DYNAMIXELs, sondern auch ROBOTIS-Sensoren zu steuern, die häufig für grundlegende Erkennungsaufgaben auf kostengünstige Weise verwendet werden. Verschiedene Sensoren wie z. B. Berührungssensor, Infrarotsensor, Farbsensor und eine Handvoll weiterer sind verfügbar. Das OpenCR1.0 verfügt über einen IMU-Sensor im Inneren des Boards, so dass es die präzise Steuerung für unzählige Anwendungen verbessern kann. Das Board verfügt über 3,3 V, 5 V und 12 V Stromversorgungen, um die verfügbaren Computergeräte zu verstärken. Open Source Die Hardware, Firmware und Software von TurtleBot3 sind Open Source, was bedeutet, dass die Benutzer willkommen sind, die Quellcodes herunterzuladen, zu ändern und zu teilen. Alle Komponenten des TurtleBot3 werden aus kostengünstigem Kunststoff im Spritzgussverfahren hergestellt, die 3D-CAD-Daten sind jedoch auch für den 3D-Druck verfügbar. Technische Daten Maximale Translationsgeschwindigkeit 0,26 m/s Maximale Rotationsgeschwindigkeit 1,82 rad/s (104.27 deg/s) Maximale Nutzlast 30 kg Abmessungen (L x B x H) 281 x 306 x 141 mm Gewicht (+ SBC + Batterie + Sensoren) 1,8 kg Schwelle des Kletterns 10 mm oder niedriger Voraussichtliche Betriebsdauer 2h Voraussichtliche Ladezeit 2h 30m SBC (Single Board Computer) Raspberry Pi 4 (2 GB RAM) MCU 32-bit ARM Cortex-M7 mit FPU (216 MHz, 462 DMIPS) Fernbedienung RC-100B + BT-410 Set (Bluetooth 4, BLE) Aktuator XL430-W210 LDS (Laser-Abstandssensor) 360 Laser-Abstandssensor LDS-01 or LDS-02 Kamera Raspberry Pi Camera Module v2.1 IMU Gyroskop 3 AchsenBeschleunigungsmesser 3 Achsen Stromanschlüsse 3,3 V/800 mA5 V/4 A12 V/1 A Erweiterungspins GPIO 18 PinsArduino 32 Pin Peripherie 3x UART, 1x CAN, 1x SPI, 1x I²C, 5x ADC, 4x 5-pin OLLO DYNAMIXEL Ports 3x RS485, 3x TTL Audio Several programmable beep sequences Programmierbare LEDs 4x User LED Status-LEDs 1x Board Status LED1x Arduino-LED1x Power-LED Tasten und Schalter 2x Drucktasten, 1x Reset-Taste, 2x Dip-Schalter Akku Lithium Polymer 11,1 V 1800 mAh / 19,98 Wh 5C PC-Verbindung USB Firmware-Upgrade via USB / via JTAG Netzadapter (SMPS) Eingang: 100-240 VAC 50/60 Hz, 1,5 A @maxAusgang: 12 VDC, 5 A Downloads ROS Robot Programming GitHub E-Manual Community

Lesen (+) (–)
