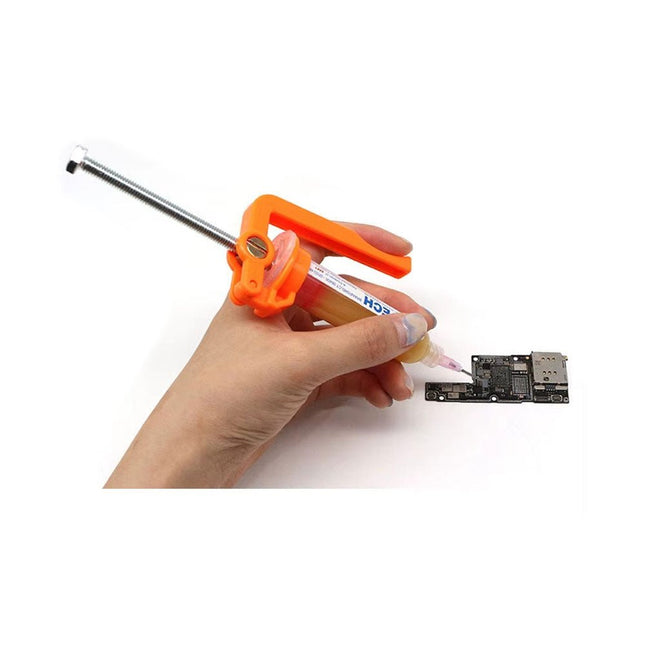

Dieser Flussmittelpasten-Kleberspender ist aus robustem Hartplastik und Eisen gefertigt und gewährleistet eine langlebige Nutzung. Die Leitspindel bewegt sich bei jeder Drehung um 0,75 mm weiter und sorgt so für eine präzise und kontrollierte Dosierung. Sein ergonomisches, arbeitssparendes Design steigert die Effizienz und macht Ihre Reparaturarbeiten effektiver. Es ist mit 5 ml bis 10 ml Flussmittelpaste kompatibel. (Hinweis: Flussmittel ist NICHT im Lieferumfang enthalten!) Abmessungen: 107 x 48 mm Durchmesser des Flussmittelpastenhalters: 19 mm

Lesen (+) (–)

Dieses Set enthält 4 Lötspitzen für die temperaturgesteuerte digitale Lötstation ZD-8961-A. Lieferumfang 1x Lötspitze N8-1 1x Lötspitze N8-2 1x Lötspitze N8-3 1x Lötspitze N8-4

Lesen (+) (–)

Der Arduino Pro Mini ist ein Mikrocontroller-Board auf Basis des ATmega328P. Es hat 14 digitale Eingangs-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen On-Board-Resonator, eine Reset-Taste und Löcher für die Montage von Stiftleisten. Eine sechspolige Stiftleiste kann mit einem FTDI-Kabel oder einem Sparkfun-Breakout-Board verbunden werden, um die Platine über USB mit Strom zu versorgen und mit ihr zu kommunizieren. Der Arduino Pro Mini ist für die semi-permanente Installation in Objekten oder Ausstellungen gedacht. Die Platine wird ohne vormontierte Stiftleisten geliefert, was die Verwendung verschiedener Arten von Steckern oder das direkte Anlöten von Drähten ermöglicht. Das Pin-Layout ist mit dem Arduino Mini kompatibel. Der Arduino Pro Mini wurde von SparkFun Electronics entwickelt und wird von ihr hergestellt. Spezifikationen Microcontroller ATmega328P Board Stromversorgung 5-12 V Schaltung Betriebsspannung 5 V Digitale E/A-Pins 14 PWM Pins 6 UART 1 SPI 1 I²C 1 Analogeingangs-Pins 6 Externe Interrupts 2 DC-Strom pro I/O-Pin 40 mA Flash Memory 32 KB, davon 2 KB vom Bootloader verwendet SRAM 2 KB EEPROM 1 KB Taktgeschwindigkeit 16 MHz Dimensionen 18 x 33.3 mm (0.7 x 1.3") Downloads Eagle files Schematics

Lesen (+) (–)

Die Flexibilität des Artemis-Moduls beginnt mit dem Arduino-Kern von SparkFun. Sie können das Artemis-Modul genauso programmieren und verwenden wie einen Uno oder jeden anderen Arduino. Der Zeitpunkt des ersten Blinkens ist nur 5 Minuten entfernt! Wir haben den Kern von Grund auf neu entwickelt, um ihn schnell und so leicht wie möglich zu machen. Nächste Aufgabe ist das Modul selbst. Mit einer Größe von 10 mm x 15 mm verfügt das Artemis-Modul über alle unterstützenden Schaltungen, die Sie benötigen, um den fantastischen Ambiq Apollo3-Prozessor in Ihrem nächsten Projekt einzusetzen. Wir sind stolz darauf, sagen zu können, dass das SparkFun Artemis-Modul das erste Open-Source-Hardware-Modul ist, bei dem die Design-Dateien frei und einfach verfügbar sind. Wir haben das Modul sorgfältig entworfen, so dass die Implementierung von Artemis in Ihr Design mit kostengünstigen 2-Lagen-Leiterplatten und 8mil Leiterbahnabstand erfolgen kann. Das Artemis-Modul wird in den USA in der SparkFun-Produktionsstätte in Boulder hergestellt und ist für Consumer-Produkte konzipiert. Damit unterscheidet sich das Artemis-Modul deutlich von seinen Arduino-Brüdern. Sind Sie bereit, Ihr Produkt zu skalieren? Das Artemis wächst mit Ihnen über den Uno-Footprint und die Arduino-IDE hinaus. Zusätzlich verfügt der Artemis über einen erweiterten HAL (Hardware Abstraction Layer), der es dem Anwender ermöglicht, die moderne Cortex-M4F-Architektur bis an ihre Grenzen zu treiben. Das SparkFun Artemis Modul ist vollständig FCC/IC/CE-zertifiziert und ist in vollen Tape-and-Reel-Stückzahlen erhältlich. Mit 1M Flash und 384k RAM haben Sie viel Platz für Ihren Code. Das Artemis-Modul läuft mit 48MHz mit einem 96MHz Turbo-Modus verfügbar und mit Bluetooth zu booten!

Lesen (+) (–)

Die Servosteuerung basiert auf dem SparkFun Servo pHAT, und dank seiner I2C-Fähigkeiten spart dieses PWM-Add-on die GPIO-Pins des Raspberry Pi, so dass Sie diese für andere Zwecke nutzen können. Wir haben auch einen Qwiic-Anschluss für die einfache Anbindung an den I2C-Bus unter Verwendung des Qwiic-Systems vorgesehen. Egal, ob Sie den Auto pHAT mit einem Raspberry Pi, NVIDIA, Jetson Nano, Google Coral oder einem anderen SBC verwenden, er ist eine einzigartige Robotik-Ergänzung und ein Board mit 2x20 GPIO. Die Steuerung des Gleichstrommotors erfolgt über den gleichen 4245 PSOC und 2-Kanal-Motoranschlüsse wie beim SparkFun Qwiic Motor Driver. Dieses bietet 1,2A Dauerleistung pro Kanal (1,5A Spitze) und 127 Stufen der DC-Antriebsstärke. Der SparkFun Auto pHAT unterstützt dank des integrierten ATTINY84A auch bis zu zwei Motor-Encoder, um Ihrer Kreation noch präzisere Bewegungen zu ermöglichen! Zusätzlich verfügt der Auto pHAT über eine on-board ICM-20948 9DOF IMU für all Ihre Bewegungserfassungsanforderungen. Dies ermöglicht Ihrem Roboter den Zugriff auf das 3-Achsen-Gyroskop mit vier wählbaren Bereichen, den 3-Achsen-Beschleunigungsmesser, ebenfalls mit vier wählbaren Bereichen, und den 3-Achsen-Magnetometer mit einem FSR von ±4900µT. Die Stromversorgung des SparkFun Auto pHAT kann über einen USB-C-Anschluss oder eine externe Stromversorgung erfolgen. Damit werden entweder nur die Motoren oder die Motoren und der Raspberry Pi, der mit dem HAT verbunden ist, mit Strom versorgt. Wir haben sogar Stromschutzschaltungen in das Design eingebaut, um Schäden an den Stromquellen zu vermeiden. Features 4245 PSOC und 2-Kanal-Motor-Ports programmierbar mit Qwiic-Bibliothek Onboard ATTINY84A unterstützt bis zu zwei DC-Motor-Encoder 5V-Durchgang vom RPi Onboard ICM-20948 9DOF IMU für Motion Sensing, zugänglich über Qwiic-Bibliothek PWM-Steuerung für bis zu vier Servos Qwiic-Anschluss für die Erweiterung auf das komplette SparkFun Qwiic-Ökosystem Entworfen für Stacking, volle Header-Unterstützung & kann zusätzliche pHATs darauf verwenden Ungehinderter Zugang zum RPi Kameraanschluss & Displayanschluss. USB-C für die Stromversorgung der 5V-Schiene (Motoren/Servos/zurückliegende Stromversorgung des Pi) Externe Stromeingänge auf PTH-Header herausgebrochen

Lesen (+) (–)

Der SparkFun DataLogger IoT (9DoF) ist ein Datenlogger, der vorprogrammiert ist, um automatisch IMU, GPS und verschiedene Druck-, Feuchtigkeits- und Entfernungssensoren aufzuzeichnen. Alles ohne eine einzige Zeile Code zu schreiben! Der DataLogger erkennt, konfiguriert und protokolliert Qwiic-Sensoren automatisch. Er wurde speziell für Benutzer entwickelt, die einfach nur viele Daten in einer CSV- oder JSON-Datei erfassen und sich dann wieder ihrem größeren Projekt widmen möchten. Speichern Sie die Daten auf einer microSD-Karte oder senden Sie sie drahtlos an Ihren bevorzugten Internet of Things (IoT)-Dienst! Jeder DataLogger IoT verfügt über eine IMU für die integrierte Aufzeichnung eines dreiachsigen Beschleunigungsmessers, Kreisels und Magnetometers. Während der ursprüngliche 9DOF Razor die alte MPU-9250 verwendete, nutzt der DataLogger IoT die ISM330DHCX von STMicroelectronics und MMC5983MA von MEMSIC. Schalten Sie den DataLogger IoT einfach ein, konfigurieren Sie das Board für die Aufzeichnung von Messwerten aus unterstützten Geräten und beginnen Sie mit der Aufzeichnung! Die Daten können mit einem Zeitstempel versehen werden, wenn die Zeit mit NTP, GNSS oder RTC synchronisiert wird. Der DataLogger IoT ist über eine einfach zu bedienende serielle Schnittstelle in hohem Maße konfigurierbar. Schließen Sie einfach ein USB-C-Kabel an und öffnen Sie ein serielles Terminal mit 115200 Baud. Die Logging-Ausgabe wird automatisch sowohl auf das Terminal als auch auf die microSD-Karte gestreamt. Durch Drücken einer beliebigen Taste im Terminalfenster wird das Konfigurationsmenü geöffnet. Der DataLogger IoT (9DoF) scannt, erkennt, konfiguriert und protokolliert automatisch verschiedene Qwiic-Sensoren, die an das Board angeschlossen sind (kein Löten, keine Programmierung!). Technische Daten ESP32-WROOM-32E Modul Integrierter 802.11b/g/n WLAN 2,4 GHz-Transceiver Konfigurierbar über CH340C Betriebsspannungsbereich 3,3 V bis 6,0 V (über VIN) 5 V mit USB (über 5 V oder USB-C) 3,6 V bis 4,2 V mit LiPo-Akku (über BATT oder 2-Pin JST) Eingebautes Einzelzellen-LiPo-Ladegerät MCP73831 Mindestens 500 mA Ladestrom 3,3 V (über 3V3) MAX17048 LiPo-Ladeanzeige Anschlüsse 1x USB-C 1x JST-Stecker für LiPo-Akku 2x Qwiic-fähiges I²C 1x microSD-Sockel Unterstützung für 4-Bit-SDIO- und microSD-Karten, die mit FAT32 formatiert sind 9-Achsen-IMU Beschleunigungsmesser & Gyro (ISM330DHCX) Magnetometer (MMC5983MA) LEDs Ladung (CHG) Status (STAT) WS2812-2020 adressierbare RGB Jumper IMU-Unterbrechung Magnetometer-Unterbrechung RGB-LED Status-LED Lade-LED I²C-Pull-up-Widerstände USB-Shield Tasten Reset Boot Abmessungen: 4,2 x 5,1 cm Gewicht: 10,7 g Downloads Schematic Eagle Files Board Dimensions Hookup Guide CH340 Drivers Firmware GitHub Hardware Repo

Lesen (+) (–)

Der VL53L1X von STMicroelectronics nutzt einen VCSEL (Vertical Cavity Surface Emitting Laser), um einen Infrarotlaser zu emittieren, der die Reflexion zum Ziel zeitlich bestimmt. Das bedeutet, dass Sie in der Lage sind, die Entfernung zu einem 40 mm bis 4 m entfernten Objekt mit Millimeterauflösung zu messen! Um die Messung noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems, so dass keine Lötarbeiten erforderlich sind, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.  Jeder VL53L1X-Sensor hat eine Präzision von 1mm mit einer Genauigkeit von etwa +/-5mm, und der minimale Leseabstand dieses Sensors beträgt 4cm. Das Sichtfeld dieses kleinen Breakouts ist mit 15°-27° recht eng und die Leserate beträgt bis zu 50Hz. Stellen Sie sicher, dass Sie die Platine mit einer angemessenen Spannung versorgen, da sie 2,6V-3,5V benötigt. Bitte entfernen Sie den Schutzaufkleber auf dem VL53L1X vor dem Gebrauch, da sonst die Messwerte verfälscht werden. Merkmale Betriebsspannung: 2,6V-3,5V Leistungsaufnahme: 20 mW @10Hz Messbereich: ~40mm bis 4.000mm Auflösung: +/-1mm Lichtquelle: Klasse 1 940nm VCSEL 7-Bit unshifted I2C Adresse: 0x29 Sichtfeld: 15° - 27° Max. Leserate: 50Hz

Lesen (+) (–)

NVIDIA unterstreicht sein Engagement, den Zugang zu und die Innovation im Bereich Deep Learning zu erweitern und hat einen kostenlosen Online-Kurs des Deep Learning Institute (DLI) mit dem Titel "Getting Started on AI with Jetson Nano" ins Leben gerufen, der zum Selbststudium einlädt. Das Ziel des Kurses ist es, grundlegende Fähigkeiten zu vermitteln, die es jedem ermöglichen, mit dem Jetson Developer Kit kreativ zu werden. Bitte beachten Sie, dass dieses Kit für diejenigen gedacht ist, die bereits ein Jetson Nano Developer Kit besitzen und an dem DLI-Kurs teilnehmen möchten. Ein Jetson Nano ist nicht in diesem Kit enthalten. In diesem Kit ist alles enthalten, was Sie für den Kurs "Einstieg in die KI mit dem Jetson Nano" benötigen (außer einem Jetson Nano natürlich), und Sie werden lernen, wie Ihren Jetson Nano und Ihre Kamera einrichten Bilddaten für Klassifikationsmodelle sammeln Bilddaten für Regressionsmodelle annotieren Trainieren Sie ein neuronales Netzwerk auf Ihren Daten, um Ihre eigenen Modelle zu erstellen Ausführen von Inferenz auf dem Jetson Nano mit den von Ihnen erstellten Modellen Das NVIDIA Deep Learning Institute bietet praxisnahe Schulungen zu KI und beschleunigtem Computing, um Probleme aus der Praxis zu lösen. Entwickler, Datenwissenschaftler, Forscher und Studenten können praktische Erfahrungen mit GPUs in der Cloud sammeln und ein Kompetenzzertifikat erwerben, das die berufliche Weiterentwicklung unterstützt. Sie bieten Online-Schulungen zum Selbststudium für Einzelpersonen, Workshops unter Anleitung für Teams und herunterladbare Kursmaterialien für Hochschullehrer an. Inklusive 32 GB MicroSD-Karte Logitech C270 Webcam Netzteil 5 V, 4 A USB-Kabel - microB (umkehrbar) 2-Pin-Jumper Bitte beachten Sie: Jetson Nano Developer Kit nicht enthalten.

Lesen (+) (–)

Um die Verwendung dieses Breakouts noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems. Dennoch haben wir Pins im Abstand von 0,1" herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Der CCS811 ist ein äußerst beliebter Sensor, der Messwerte für äquivalentes CO2 (oder eCO2) in Teilen pro Million (PPM) und gesamte flüchtige organische Verbindungen in Teilen pro Milliarde (PPB) liefert. Der CCS811 verfügt außerdem über eine Funktion, mit der er seine Messwerte feinabstimmen kann, wenn er Zugriff auf die aktuelle Luftfeuchtigkeit und Temperatur hat. Glücklicherweise liefert der BME280 die Luftfeuchtigkeit, die Temperatur und den barometrischen Druck! So können die Sensoren zusammenarbeiten und uns genauere Messwerte liefern, als sie es alleine könnten. Wir haben es auch einfach gemacht, mit ihnen über I2C zu kommunizieren. Funktionen Qwiic-Connector Enabled Betriebsspannung: 3,3 V Messung der gesamten flüchtigen organischen Verbindungen (TVOC) von 0 bis 1.187 Teilen pro Milliarde eCO2-Messung von 400 bis 8.192 Teilen pro Million Temperaturbereich: -40C bis 85C Feuchtigkeitsbereich: 0--100% RH, = -3 % von 20--80% Druckbereich: 30.000Pa bis 110.000Pa, relative Genauigkeit von 12Pa, absolute Genauigkeit von 100Pa Höhenbereich: 0 bis 30.000 Fuß (9,2 km), relative Genauigkeit von 3,3 Fuß (1 m) auf Meereshöhe, 6,6 (2 m) bei 30.000 Fuß

Lesen (+) (–)

Das Modul ZED-F9R ist ein GNSS-Empfänger mit 184 Kanälen der u-blox F9-Engine, d. h. es kann Signale der Konstellationen GPS, GLONASS, Galileo und BeiDou mit einer Genauigkeit von ~0,2 Metern empfangen! Das ist richtig; eine solche Genauigkeit kann mit einer RTK-Navigationslösung erreicht werden, wenn sie mit einer Korrekturquelle verwendet wird. Beachten Sie, dass das ZED-F9R nur als Rover betrieben werden kann, Sie müssen also eine Verbindung zu einer Basisstation herstellen. Das Modul unterstützt den gleichzeitigen Empfang von vier GNSS-Systemen. Die Kombination aus GNSS und integrierten 3D-Sensormessungen auf dem ZED-F9R liefert genaue Echtzeit-Positionierungsraten von bis zu 30 Hz. Im Vergleich zu anderen GPS-Modulen maximiert dieser pHAT die Positionsgenauigkeit in dichten Städten oder überdachten Gebieten. Selbst bei schlechten Signalbedingungen ist eine kontinuierliche Positionierung in städtischen Umgebungen und auch bei vollständigem Signalverlust (z. B. in kurzen Tunneln und Parkhäusern) möglich. Der ZED-F9R ist die ultimative Lösung für autonome Roboteranwendungen, die eine genaue Positionierung unter schwierigen Bedingungen erfordern. Dieser u-blox Empfänger unterstützt einige serielle Protokolle. Standardmäßig haben wir uns dafür entschieden, den seriellen UART des Raspberry Pi für die Kommunikation mit dem Modul zu verwenden. Mit vorgelöteten Headern ist kein Löten erforderlich, um den pHAT auf einen Raspberry Pi, NVIDIA Jetson Nano, Google Coral oder einen anderen Einplatinencomputer mit dem 2x20-Formfaktor zu stecken. Wir haben auch einige 0,1'-abständige Pins aus dem u-blox-Empfänger herausgebrochen. Ein Qwiic-Anschluss wurde ebenfalls hinzugefügt, falls Sie ein Qwiic-fähiges Gerät anschließen möchten. U-blox-basierte GPS-Produkte sind mit dem beliebten, aber dichten Windows-Programm namens u-centre konfigurierbar. Viele verschiedene Funktionen können auf dem ZED-F9R konfiguriert werden: Baudraten, Aktualisierungsraten, Geofencing, Spoofing-Erkennung, externe Interrupts, SBAS/D-GPS, etc. Der SparkFun ZED-F9R GPS pHAT ist außerdem mit einem On-Board-Akku ausgestattet, der die RTC des ZED-F9R mit Strom versorgt. Dadurch wird die Zeit bis zum ersten Fix von einem Kaltstart (~24s) auf einen Heißstart (~2s) reduziert. Die Batterie erhält die RTC und die GNSS-Orbitdaten auch ohne Stromanschluss für eine lange Zeit aufrecht. Merkmale 1 x Qwiic-Anschluss Integrierter U.FL-Anschluss zur Verwendung mit einer Antenne Ihrer Wahl Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou 184-Kanal GNSS-Empfänger Empfangt sowohl L1C/A- als auch L2C-Bänder Horizontale Positionsgenauigkeit: 0,20 m mit RTK Max. Navigationsrate: Bis zu 30 Hz Zeit bis zum ersten Fix Kalt: 24 s Heiß: 2 s Betriebsgrenzwerte Max G: ≤4 G Max. Höhe: 50 km Max Geschwindigkeit: 500 m/s Geschwindigkeitsgenauigkeit: 0,5 m/s Kursgenauigkeit: 0,2 Grad Eingebauter Beschleunigungssensor und Gyroskop Zeitimpulsgenauigkeit: 30ns Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: ~85mA bis ~130mA (variiert mit Konstellationen und Tracking-Status) Software-konfigurierbar Geofencing Kilometerzähler Spoofing-Erkennung Externer Interrupt Pin-Steuerung Low Power Modus Unterstützt NMEA-, UBX- und RTCM-Protokolle über UART

Lesen (+) (–)

Basierend auf den SparkFun GPS-RTK2-Designs legt das SparkFun GPS-RTK-SMA die Messlatte für hochpräzises GPS höher und ist das neueste in einer Reihe von leistungsstarken RTK-Boards mit dem ZED-F9P-Modul von u-blox. Das ZED-F9P ist ein Spitzenmodul für hochgenaue GNSS- und GPS-Ortungslösungen, einschließlich RTK mit einer dreidimensionalen Genauigkeit von 10 mm. Mit dieser Karte werden Sie in der Lage sein, die X-, Y- und Z-Position Ihres (oder eines beliebigen Objekts) innerhalb der Breite Ihres Fingernagels zu bestimmen! Das ZED-F9P ist einzigartig, da es sowohl als Rover als auch als Basisstation eingesetzt werden kann. Durch die Verwendung unseres praktischen Qwiic-Systems ist kein Löten erforderlich, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Wir haben eine wiederaufladbare Backup-Batterie eingebaut, um die letzte Modulkonfiguration und die Satellitendaten für bis zu zwei Wochen verfügbar zu halten. Diese Batterie hilft beim "Warmstart" des Moduls und verkürzt die Zeit bis zur ersten Reparatur drastisch. Das Modul verfügt über einen "Survey-in"-Modus, der es ermöglicht, das Modul als Basisstation zu verwenden und RTCM 3.x-Korrekturdaten zu erzeugen. Basierend auf Ihrem Feedback haben wir den u.FL-Stecker ausgetauscht und einen SMA-Stecker in diese Version des Boards eingebaut. Die Anzahl der Konfigurationsmöglichkeiten des ZED-F9P ist unglaublich! Geofencing, variable I2C-Adresse, variable Update-Raten, sogar die hochpräzise RTK-Lösung kann auf 20Hz erhöht werden. Der GPS-RTK2 hat sogar fünf Kommunikationsanschlüsse, die alle gleichzeitig aktiv sind: USB-C (der sich als COM-Port enumeriert), UART1 (mit 3,3V TTL), UART2 für den RTCM-Empfang (mit 3,3V TTL), I2C (über die beiden Qwiic-Anschlüsse oder herausgebrochene Pins) und SPI. SparkFun hat außerdem eine umfangreiche Arduino-Bibliothek für u-blox-Module geschrieben, um das GPS-RTK-SMA einfach über unser Qwiic Connect System auszulesen und zu steuern. Lassen Sie NMEA hinter sich! Verwenden Sie eine viel leichtere binäre Schnittstelle und gönnen Sie Ihrem Mikrocontroller (und seinem einen seriellen Port) eine Pause. Die SparkFun Arduino-Bibliothek zeigt, wie man Breitengrad, Längengrad, sogar Kurs und Geschwindigkeit über I2C auslesen kann, ohne dass ständige serielle Abfragen nötig sind. Features Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou Empfang der Bänder L1C/A und L2C Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: 68 mA - 130 mA (variiert mit Konstellationen und Tracking-Status) Zeit bis zum ersten Fix: 25 s (kalt), 2 s (heiß) Max Navigation Rate: PVT (Basisortung über UBX-Binärprotokoll) - 25 Hz RTK - 20 Hz Raw - 25 Hz Horizontale Positionsgenauigkeit: 2,5 m ohne RTK 0,010 m mit RTK Max. Höhe: 50 km Max Geschwindigkeit: 500 m/s Gewicht: 6,8 g Abmessungen: 43,5 mm x 43,2 mm 2 x Qwiic-Stecker

Lesen (+) (–)

Das SparkFun GPS-RTK2 legt die Messlatte für hochpräzises GPS höher und ist das neueste in einer Reihe von leistungsstarken RTK-Karten mit dem ZED-F9P-Modul von u-blox. Das ZED-F9P ist ein Spitzenmodul für hochgenaue GNSS- und GPS-Ortungslösungen, einschließlich RTK mit einer dreidimensionalen Genauigkeit von 10 mm. Mit dieser Karte werden Sie in der Lage sein, die X-, Y- und Z-Position Ihres (oder eines beliebigen Objekts) innerhalb der Breite Ihres Fingernagels zu bestimmen! Das ZED-F9P ist einzigartig, da es sowohl als Rover als auch als Basisstation eingesetzt werden kann. Durch die Verwendung unseres praktischen Qwiic-Systems ist kein Löten erforderlich, um ihn mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Wir haben sogar eine wiederaufladbare Backup-Batterie eingebaut, um die neueste Modulkonfiguration und Satellitendaten bis zu zwei Wochen lang verfügbar zu halten. Diese Batterie hilft beim "Warm-Start" des Moduls und verkürzt die Zeit bis zur ersten Reparatur drastisch. Das Modul verfügt über einen "Survey-in"-Modus, der es ermöglicht, das Modul als Basisstation zu verwenden und RTCM 3.x-Korrekturdaten zu erzeugen. Die Konfigurationsmöglichkeiten des Moduls Die Anzahl der Konfigurationsmöglichkeiten des ZED-F9P ist unglaublich! Geofencing, variable I2C-Adresse, variable Update-Raten, sogar die hochgenaue RTK-Lösung kann auf 20Hz erhöht werden. Der GPS-RTK2 hat sogar fünf Kommunikationsanschlüsse, die alle gleichzeitig aktiv sind: USB-C (der sich als COM-Port enumeriert), UART1 (mit 3,3V TTL), UART2 für den RTCM-Empfang (mit 3,3V TTL), I2C (über die beiden Qwiic-Anschlüsse oder ausgebrochene Pins) und SPI. Sparkfun hat außerdem eine umfangreiche Arduino-Bibliothek für u-blox-Module geschrieben, um das GPS-RTK2 einfach über das Qwiic Connect System auszulesen und zu steuern. Lassen Sie NMEA hinter sich! Verwenden Sie eine viel leichtere binäre Schnittstelle und gönnen Sie Ihrem Mikrocontroller (und seinem einen seriellen Port) eine Pause. Die SparkFun Arduino-Bibliothek zeigt, wie man Breitengrad, Längengrad, sogar Kurs und Geschwindigkeit über I2C auslesen kann, ohne dass ständige serielle Abfragen nötig sind. Features Gleichzeitiger Empfang von GPS, GLONASS, Galileo und BeiDou Empfang der Bänder L1C/A und L2C Spannung: 5 V oder 3,3 V, aber alle Logik ist 3,3 V Strom: 68 mA - 130 mA (variiert mit Konstellationen und Tracking-Status) Zeit bis zum ersten Fix: 25 s (kalt), 2 s (heiß) Max Navigation Rate: PVT (Basisortung über UBX-Binärprotokoll) - 25 Hz RTK - 20 Hz Raw - 25 Hz Horizontale Positionsgenauigkeit: 2,5 m ohne RTK 0,010 m mit RTK Max. Höhe: 50k m Max. Geschwindigkeit: 500 m/s Gewicht: 6,8 g Abmessungen: 43,5 mm x 43,2 mm 2 x Qwiic-Stecker

Lesen (+) (–)

Das farbige, spiralgebundene SIK-Handbuch (im Lieferumfang enthalten) enthält Schritt-für-Schritt-Anleitungen mit Schaltplänen und Anschlusstabellen für den Aufbau jedes Projekts und jeder Schaltung mit den enthaltenen Teilen. Es werden vollständige Beispielcodes zur Verfügung gestellt, neue Konzepte und Komponenten werden direkt vor Ort erklärt, und Tipps zur Fehlerbehebung bieten Hilfe, wenn etwas schief geht. Das Kit erfordert keine Lötarbeiten und wird für Anfänger ab 10 Jahren empfohlen, die ein Arduino-Starterkit suchen. Für die SIK-Version 4.1 hat Sparkfun einen völlig neuen Ansatz für die Vermittlung von eingebetteter Elektronik gewählt. In früheren Versionen des SIK konzentrierte sich jede Schaltung auf die Einführung einer neuen Technologie. Mit SIK v4.1 werden die Komponenten im Kontext der Schaltung, die Sie bauen, vorgestellt. Jede Schaltung baut auf der letzten auf und führt zu einem Projekt, das alle im Handbuch vorgestellten Komponenten und Konzepte beinhaltet. Mit neuen Bauteilen und einer völlig neuen Strategie werden Sie, auch wenn Sie den SIK schon einmal benutzt haben, eine ganz neue Erfahrung machen! Das SIK V4.1 enthält das Redboard Qwiic, womit Sie in das SparkFun Qwiic-Ökosystem einsteigen können, nachdem Sie sich mit den SIK-Schaltungen vertraut gemacht haben. Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker im Raster 1mm. Dies reduziert den Platzbedarf auf der Leiterplatte und polarisierte Anschlüsse bedeuten, dass man nichts falsch anschließen kann. Mit der Erweiterung des SparkFun RedBoard Qwiic müssen Sie eine neue Treiberinstallation herunterladen, die sich von der des originalen SparkFun RedBoard unterscheidet. Inklusive SparkFun RedBoard Qwiic Arduino- und Breadboard-Halterung SparkFun Inventor's Kit Guidebook Weißes lötfreies Breadboard Transportkoffer SparkFun Mini-Schraubendreher 16 x 2 Weiß-auf-Schwarz-LCD (mit Headern) SparkFun Motor Driver (mit Stiftleisten) Paar Gummiräder Paar Hobby-Getriebemotoren Kleiner Servo Ultraschall-Abstandssensor TMP36 Temperatursensor 6' USB Micro-B Kabel Überbrückungsdrähte Fotozelle Dreifarbige LED Rote, blaue, gelbe und grüne LEDs Rote, blaue, gelbe und grüne taktile Tasten 10K Trimmpotentiometer Mini-Netzschalter Piezo-Lautsprecher AA-Batteriehalter 330 und 10KWiderstände Binder Clip Dual-Lock™-Befestigung

Lesen (+) (–)

Das SparkFun JetBot AI Kit V2.1 ist ein großartiger Startpunkt für die Erstellung völlig neuer KI-Projekte für Maker, Studenten und Enthusiasten, die daran interessiert sind, KI zu lernen und lustige Anwendungen zu bauen. Es ist einfach einzurichten und zu verwenden und ist mit vielen beliebten Zubehörteilen kompatibel. Mehrere interaktive Tutorials zeigen Ihnen, wie Sie die Kraft der KI nutzen können, um dem SparkFun JetBot beizubringen, Objekten zu folgen, Kollisionen zu vermeiden und vieles mehr. Das Jetson Nano Developer Kit (nicht in diesem Kit enthalten) bietet nützliche Tools wie die Jetson GPIO Python-Bibliothek und ist kompatibel mit Standardsensoren und Peripheriegeräten; einschließlich einiger neuer Python-Kompatibilität mit dem SparkFun Qwiic-Ökosystem. Zusätzlich wird das mitgelieferte Image mit der erweiterten Funktionalität von JetBot ROS (Robot Operating System) und AWS RoboMaker Ready mit AWS IoT Greengrass bereits installiert geliefert. Das JetBot AI Kit von SparkFun ist das einzige Kit auf dem Markt, das über die Standard-JetBot-Beispiele hinaus in die Welt der vernetzten und intelligenten Robotik vorstößt. Dieses Kit enthält alles, was Sie brauchen, um mit JetBot zu beginnen, abzüglich eines Kreuzschlitzschraubendrehers und einer Ubuntu-Desktop-GUI. Wenn Sie diese benötigen, sehen Sie sich die Registerkarten "Includes" für einige Vorschläge aus unserem Katalog an. Bitte beachten Sie, dass die Fähigkeit, mehrere neuronale Netzwerke parallel zu betreiben, nur mit einer vollen 5V-4A Stromversorgung möglich ist. Features SparkFun Qwiic Ökosystem für I²C-Kommunikation Das Ökosystem kann mit 4x Qwiic-Anschlüssen auf GPIO-Header erweitert werden Beispielcode für Grundbewegung, Teleoperation, Kollisionsvermeidung, & Objektverfolgung Kompakter Formfaktor zur Optimierung des vorhandenen neuronalen Netzes von NVIDIA 136° FOV Kamera für maschinelles Sehen Vorgeflashte MicroSD-Karte Gehäuseaufbau bietet erweiterbare Architektur Lieferumfang 64GB MicroSD-Karte - vorgeflashtes SparkFun JetBot Image: Nvidia Jetbot Basis-Image mit folgendem installiert: SparkFun Qwiic python library package Treiber für Edimax WiFi-Adapter Greengrass Jetbot ROS Leopard Imaging 136FOV Weitwinkelkamera & Flachbandkabel EDIMAX WiFi Adapter SparkFun Qwiic Motor Driver SparkFun Micro OLED Breakout (Qwiic) Alle Hardware & Prototyping-Elektronik benötigt, um Ihren voll funktionsfähigen Roboter zu vervollständigen! Erforderlich NVIDIA Jetson Nano Developer Kit Hier finden Sie die von SparkFun bereitgestellte Montageanleitung!

Lesen (+) (–)

Diese Version des Micro-OLED-Breakout hat exakt die Größe seines nicht-Qwiic-kompatiblen Geschwisters, mit einem 64 Pixel breiten und 48 Pixel hohen Bildschirm und einer Größe von 0,66". Es wurde aber zusätzlich mit zwei Qwiic-Anschlüssen ausgestattet und ist damit ideal für den I2C-Betrieb. Außerdem haben wir zwei Montagelöcher und eine praktische Qwiic-Kabelhalterung in eine abnehmbare Lasche auf der Platine integriert, die sich dank einer v-förmigen Kante leicht entfernen lässt. Wir haben sogar darauf geachtet, einen I2C-Pull-Up-Jumper und einen ADDR-Jumper auf der Rückseite des Boards zu integrieren, falls Sie also Ihre eigenen I2C-Pull-Ups haben oder die I2C-Adresse des Boards ändern müssen! Features Qwiic-Connector Enabled Betriebsspannung: 3,3V Betriebsstrom: 10mA (20mA max) Bildschirmgröße: 64x48 Pixel (0,66" Querschnitt) Monochrom Blau-auf-Schwarz I2C-Schnittstelle

Lesen (+) (–)

Mit einem Cortex-M4F mit BLE 5.0, der mit bis zu 96MHz läuft und mit so wenig Strom wie 6uA pro MHz (weniger als 5mW), ermöglicht der M.2 MicroMod-Anschluss das Einstecken eines MicroMod Carrier Boards mit beliebig vielen Peripheriegeräten. Werfen wir einen Blick darauf, was dieses Prozessorboard zu bieten hat! Wenn Sie Machine-Learning-Fähigkeiten, Bluetooth, I2C-Funktionalität zur Verbindung mit all unseren erstaunlichen Qwiic-Boards und mehr benötigen, ist der Artemis-Prozessor die perfekte Wahl für Ihr MicroMod Carrier Board. Das Herzstück des Artemis-Moduls von SparkFun ist der Apollo3-Prozessor von Ambiq Micro, dessen ultra-effizienter ARM Cortex-M4F-Prozessor so spezifiziert ist, dass TensorFlow Lite mit nur 6uA/MHz läuft. Wir haben zwei I2C-Busse, acht GPIO, dedizierte Digital-, Analog- und PWM-Pins, mehrere SPI sowie QuadSPI und Bluetooth dazu geroutet. Mit diesem Prozessor können Sie wirklich nichts falsch machen. Schnappen Sie sich noch heute einen, besorgen Sie sich ein kompatibles Trägerboard und legen Sie los! Features 1 M Flash / 384 k RAM 48 MHz / 96 MHz Turbo verfügbar 6uA/MHz (arbeitet mit weniger als 5mW bei vollem Betrieb) 48 GPIO - alle interruptfähig 31 PWM-Kanäle Eingebauter BLE-Funk und Antenne 10 ADC-Kanäle mit 14-Bit-Präzision mit bis zu 2,67 Millionen Abtastungen pro Sekunde effektiv und kontinuierlich, Multi-Slot-Abtastrate 2 Kanal-Differenzial-ADC 2 UARTs 6 I2C-Busse 6 SPI-Busse 2/4/8-Bit-SPI-Bus PDM-Schnittstelle I2S-Schnittstelle Sichere 'Smart Card'-Schnittstelle FCC/IC/CE zertifiziert (ID-Nummer 2ASW8-ART3MIS) 1x USB dediziert für Programmierung und Debugging 1x UART mit Flusskontrolle 2 x I2C 1 x SPI 1 x Quad-SPI 8 x Schnelle GPIO 2 x Digitale Pins 2 x Analoge Pins 2 x PWM 1 x Differential ADC Paar Status-LED VIN-Pegel ADC

Lesen (+) (–)

Ein moderner USB-C-Anschluss macht die Programmierung einfach. Zusätzlich zu den herausgebrochenen Pins ermöglichen zwei separate Qwiic-fähige I2C-Anschlüsse eine einfache Verkettung von Qwiic-fähigen Geräten. Für fortgeschrittene Anwender, die die Leistung und Geschwindigkeit professioneller Tools nutzen möchten, haben wir die SWD-Pins freigelegt. Ein USB-A-Anschluss ist für Prozessor-Boards mit USB-Host-Unterstützung vorgesehen. Eine Pufferbatterie ist für Prozessor-Boards mit RTC vorgesehen. Wenn Sie eine "Menge" GPIO mit einem einfach zu programmierenden, marktreifen Modul benötigen, ist das ATP genau das Richtige für Sie. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Low-Power-Tests zu messen. Merkmale M.2-Anschluss Betriebsspannungsbereich ~3,3 V bis 6,0 V (über VIN an AP7361C 3,3V Spannungsregler) 3,3 V (über 3V3) Ports [1] 1 x USB Typ C 1 x USB Typ A Host 2 x Qwiic Aktiviert I2C 1 x CAN 1 x I2S 2 x SPI 2 x UARTs 2 x Dedizierte Analog-Pins 2 x Dedizierte PWM-Pins 2 x Dedizierte digitale Pins 12 x Allzweck-Eingangs-/Ausgangs-Pins 1 x SWD 2x5 Stiftleiste 1 mAh Batterie-Backup für RTC Tasten Rücksetzen Booten LEDs Power 3,3 V Phillips #0 M2.5x3mm Schraube enthalten

Lesen (+) (–)

Das Data Logging Carrier Board bietet Anschlüsse für I2C über einen Qwiic-Stecker oder Standard-PTH-Pins mit 0,1"-Abstand sowie SPI- und serielle UART-Anschlüsse für die Datenerfassung von Peripheriegeräten, die diese Kommunikationsprotokolle verwenden. Mit dem Data Logging Carrier Board können Sie die Stromversorgung sowohl für den Qwiic-Anschluss auf dem Board als auch für eine dedizierte 3,3-V-Stromschiene für nicht-Qwiic-Peripheriegeräte steuern, so dass Sie auswählen können, wann Sie die Peripheriegeräte mit Strom versorgen, von denen Sie die Daten überwachen. Außerdem verfügt es über einen Ladeschaltkreis für einzellige Lithium-Ionen-Akkus und einen separaten RTC-Batterie-Backup-Schaltkreis, um die Stromversorgung einer Echtzeituhrschaltung auf dem Prozessor-Board aufrechtzuerhalten. Merkmale M.2 MicroMod-Anschluss microSD-Buchse USB-C Anschluss 3,3 V 1 A Spannungsregler Qwiic-Anschluss Boot/Reset-Tasten RTC-Backup-Batterie & Ladeschaltung Independente 3,3V-Regler für Qwiic-Bus und Peripherie-Erweiterungen Steuerung durch digitale Pins auf der Prozessorplatine, um stromsparende Sleep-Modi zu ermöglichen Phillips #0 M2,5 x 3 mm Schraube enthalten

Lesen (+) (–)

Das MicroMod DIY Carrier Kit enthält fünf M.2-Steckverbinder (4,2 mm Höhe), Schrauben und Abstandshalter, so dass Sie alle speziellen Teile erhalten, die Sie möglicherweise benötigen, um Ihr eigenes Carrier-Board zu bauen. MicroMod verwendet den Standard-M.2-Stecker. Dies ist derselbe Anschluss, der auf modernen Motherboards und Laptops zu finden ist. Es gibt verschiedene Positionen für den Plastik-'Schlüssel' auf dem M.2-Stecker, um zu verhindern, dass ein Benutzer ein inkompatibles Gerät einsteckt. Der MicroMod-Standard verwendet den 'E'-Schlüssel und modifiziert den M.2-Standard weiter, indem er die Montageschraube 4 mm zur Seite verschiebt. Der 'E'-Schlüssel ist ziemlich verbreitet, so dass ein Benutzer ein M.2-kompatibles Wifi-Modul einsetzen könnte. Da die Befestigungsschraube jedoch nicht fluchtet, würde der Benutzer ein inkompatibles Gerät nicht in einer MicroMod-Trägerkarte befestigen. Features 5x Maschinenschrauben Phillips Kopf #0 (aber #00 bis #1 funktioniert) Gewinde: M2,5 Länge: 3 mm 5x SMD Reflow-kompatible Standoffs Gewinde: M2,5 x 0,4 Höhe: 2,5 mm 5x M.2 MicroMod-Steckverbinder Taste: E Höhe: 4,2 mm Pin-Anzahl: 67 Rasterung: 0,5 mm

Lesen (+) (–)

Mit dem M.2 MicroMod-Anschluss ist der Anschluss Ihres ESP32-Prozessors ein Kinderspiel. Passen Sie die Taste auf dem abgeschrägten Stecker Ihres Prozessors an die Taste auf dem M.2-Stecker an und sichern Sie ihn mit einer Schraube (im Lieferumfang aller Carrier Boards enthalten). Wenn Sie Ihren Prozessor gegen eine starke kabellose Option austauschen möchten, sollten Sie sich das MicroMod ESP32 ansehen! Der ESP32 bietet eine ganze Reihe von Funktionen, darunter den Dual-Core-Mikroprozessor Tensilica LX6, 240MHz Taktfrequenz, 520kB internen SRAM, integrierten WiFi-Transceiver, integriertes Dual-Mode-Bluetooth und hardwarebeschleunigte Verschlüsselung (AES, SHA2, ECC, RSA-4096). Mit diesem MicroMod-Prozessorboard haben Sie Zugriff auf 8 allgemein verwendbare IO-Pins, dedizierte Analog-, Digital- und PWM-Pins sowie auf alle Fan-Favoriten - SPI, I2C, UART und SDIO. Dazu kommen 16MB Flash-Speicher und ein Ruhestrom von ca. 500µA, und schon hat man einen perfekten Sturm der Vielseitigkeit. Merkmale Dual-Core Tensilica LX6 Mikroprozessor Bis zu 240 MHz Taktfrequenz 520 kB interner SRAM 128 mbit / 16 MB Flash-Speicher Integrierter 802.11 BGN WiFi-Transceiver Integriertes Dual-Mode Bluetooth (klassisch und BLE) 2,7 V bis 3,6 V Betriebsbereich 500µA Ruhestrom im Hibernation-Modus Unterstützung von kapazitivem Touch mit 10 Elektroden Hardware-beschleunigte Verschlüsselung (AES, SHA2, ECC, RSA-4096) 1 x USB dediziert für Programmierung und Debugging 1 x UART 2 x I2C 1 x SPI 7 x GPIO 2 x Digitale Pins 2 x Analoge Pins 2 x PWM Status-LED VIN-Pegel ADC

Lesen (+) (–)

Dieses Trägerboard kombiniert ein 2,4"-TFT-Display, sechs adressierbare LEDs, einen Onboard-Spannungsregler, einen 6-poligen IO-Anschluss und einen microSD-Steckplatz mit dem M.2-Steckplatz, sodass es mit kompatiblen Prozessorboards in unserem MicroMod-Ökosystem verwendet werden kann. Außerdem haben wir dieses Trägerboard mit dem ATtiny84 von Atmel mit 8kb programmierbarem Flash bestückt. Dieser kleine Kerl ist vorprogrammiert, um mit dem Prozessor über I2C zu kommunizieren und Tastendrücke zu lesen. Features M.2 MicroMod-Anschluss 240 x 320 Pixel, 2,4" TFT-Display 6 adressierbare APA102 LEDs Magnetischer Buzzer USB-C-Anschluss 3,3 V 1 A Spannungsregler Qwiic-Anschluss Boot/Reset-Tasten RTC-Backup-Batterie & Ladeschaltung microSD Phillips #0 M2,5 x 3 mm Schraube enthalten

Lesen (+) (–)

Spracherkennung, Always-on-Sprachbefehle, Gesten- oder Bilderkennung sind mit TensorFlow-Anwendungen möglich. Die Cloud ist beeindruckend robust, aber die ständige Verbindung erfordert Strom und Konnektivität, die möglicherweise nicht verfügbar sind. Edge Computing übernimmt diskrete Aufgaben wie die Feststellung, ob jemand "Ja" gesagt hat, und reagiert entsprechend. Die Audioanalyse wird auf der MicroMod-Kombination und nicht im Web durchgeführt. Dadurch werden Kosten und Komplexität drastisch reduziert und gleichzeitig potenzielle Datenlecks begrenzt. Das Board verfügt über zwei MEMS-Mikrofone (eines mit PDM-Schnittstelle, eines mit I2S-Schnittstelle), einen 3-Achsen-Beschleunigungsmesser ST LIS2DH12, einen Anschluss für eine Kamera (separat erhältlich) und einen Qwiic-Anschluss. Ein moderner USB-C-Anschluss macht die Programmierung einfach und wir haben den JTAG-Anschluss für fortgeschrittene Anwender freigelegt, die lieber die Leistung und Geschwindigkeit professioneller Tools nutzen möchten. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Tests mit geringem Stromverbrauch zu messen.  Features M.2 MicroMod Keyed-E H4,2mm 65 Pins SMD Stecker 0,5mm Digitales I2C MEMS-Mikrofon PDM Invensense ICS-43434 (COMP) Digitales PDM-MEMS-Mikrofon PDM Knowles SPH0641LM4H-1 (IC) ML414H-IV01E Lithium-Batterie für RTC ST LIS2DH12TR Beschleunigungssensor (3-Achsen, Ultra-Low-Power) 24 Pin 0,5mm FPC Stecker (Himax Kameraanschluss) USB - C Qwiic-Anschluss MicroSD-Buchse Phillips #0 M2.5x3mm Schraube enthalten
