Der Pico Cube ist ein 4x4x4 LED-Würfel-HAT für den Raspberry Pi Pico mit einer Betriebsspannung von 5 VDC. Der Pico Cube, ein monochromatisches Blau mit 64 LEDs, ist eine unterhaltsame Möglichkeit, Programmieren zu lernen. Er wurde entwickelt, um Glühbetrieb mit geringem Energieverbrauch, robuster Optik und einfacher Installation auszuführen, so dass Menschen/Kinder/Benutzer die Effekte von LED-Leuchten mit einem unterschiedlichen Farbmuster durch die Kombination von Software und Hardware, d.h. Raspberry Pi Pico, kennenlernen können. Funktionen Standard 40 Pins Raspberry Pi Pico Header Kommunikation über GPIO 64 hochintensive monochromatische LEDs Einzeln ansteuerbare LEDs Zugriff auf jede Schicht Technische Daten Betriebsspannung: 5 V Farbe: Blau Kommunikation: GPIO LEDs: 64 Im Lieferumfang enthalten 1x Pico Cube Base PCB 4x Layer PCB 8x Pillar PCB 2x Male Berg (1 x 20) 2x Female Berg (1 x 20) 70 LEDs Hinweis: Der Raspberry Pi Pico ist nicht im Lieferumfang enthalten. Downloads GitHub Wiki

Lesen (+) (–)

Der Pico Cube ist ein 4x4x4 LED-Würfel-HAT für den Raspberry Pi Pico mit einer Betriebsspannung von 5 VDC. Der Pico Cube, ein monochromatisches Grün mit 64 LEDs, ist eine unterhaltsame Möglichkeit, Programmieren zu lernen. Er wurde entwickelt, um Glühbetrieb mit geringem Energieverbrauch, robuster Optik und einfacher Installation auszuführen, so dass Menschen/Kinder/Benutzer die Effekte von LED-Leuchten mit einem unterschiedlichen Farbmuster durch die Kombination von Software und Hardware, d.h. Raspberry Pi Pico, kennenlernen können. Features Standard 40 Pins Raspberry Pi Pico Header Kommunikation über GPIO 64 hochintensive monochromatische LEDs Einzeln ansteuerbare LEDs Zugriff auf jede Schicht Technische Daten Betriebsspannung: 5 V Farbe: Grün Kommunikation: GPIO LEDs: 64 Lieferumfang 1x Pico Cube Base PCB 4x Layer PCB 8x Pillar PCB 2x Male Berg (1 x 20) 2x Female Berg (1 x 20) 70 LEDs Hinweis: Der Raspberry Pi Pico ist nicht im Lieferumfang enthalten. Downloads GitHub Wiki

Lesen (+) (–)

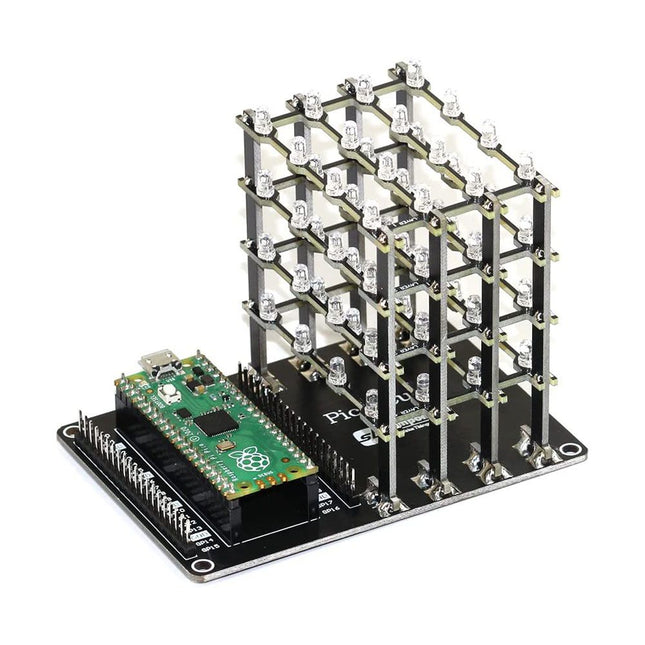

Der Pico Cube ist ein 4x4x4 LED-Würfel-HAT für den Raspberry Pi Pico mit einer Betriebsspannung von 5 VDC. Der Pico Cube, ein monochromatisches Rot mit 64 LEDs, ist eine unterhaltsame Möglichkeit, Programmieren zu lernen. Er wurde entwickelt, um Glühbetrieb mit geringem Energieverbrauch, robuster Optik und einfacher Installation auszuführen, so dass Menschen/Kinder/Benutzer die Effekte von LED-Leuchten mit einem unterschiedlichen Farbmuster durch die Kombination von Software und Hardware, d.h. Raspberry Pi Pico, kennenlernen können. Features Standard 40 Pins Raspberry Pi Pico Header Kommunikation über GPIO 64 hochintensive monochromatische LEDs Einzeln ansteuerbare LEDs Zugriff auf jede Schicht Technische Daten Betriebsspannung: 5 V Farbe: Rot Kommunikation: GPIO LEDs: 64 Lieferumfang 1x Pico Cube Base PCB 4x Layer PCB 8x Pillar PCB 2x Male Berg (1 x 20) 2x Female Berg (1 x 20) 70 LEDs Hinweis: Der Raspberry Pi Pico ist nicht im Lieferumfang enthalten. Downloads GitHub Wiki

Lesen (+) (–)

Das Interesse an Röhrenschaltungen ist wach... Gerade im Audiosektor gibt es nach wie vor eine beträchtliche Gruppe ernstzunehmender Fachleute (darunter viele Musiker), die von der klanglichen Überlegenheit neuer und auch alter Röhrentechnologie überzeugt sind. Röhrenverstärker – chromblitzende, z.T. äußerlich ungewöhnlich gestylte Geräte, in denen nicht nur viel elektronisches, mindestens genauso viel handwerkliches Know How steckt – sind für sie "State of the Art" der Klangreproduktion. Wer's nicht glaubt: ein Gang über diverse Audio-Messen ("High-End") überzeugt; sowohl einige der renommierten Großanbieter deutscher, amerikanischer und japanischer Provinienz als auch kleine (aber feine) Firmen bieten Röhrenverstärker. Exzellente, in Handarbeit gefertigte Geräte, seien optisch und klanglich, davon sind Röhrenanhänger fest überzeugt, selbst durch transistorisierte "High-Ender" nun einmal nicht zu schlagen. Alles hat seine Geschichte... Die Grundlagen moderner Reproduktionstechnik, das gilt für beide Verstärkertypen gleichermaßen, reichen mittlerweile rund sechzig bis siebzig Jahre zurück in die Zeit, als die Entwicklung und der Einsatz der ersten Kinoverstärker mit dem Aufkommen des Tonfilms realisiert wurden. Wichtige Impulse gab dabei die Vervollkommnung der Aufnahme- und Wiedergabewandler für die Verstärker, die möglichst verzerrungsarm (oder besser das, was man damals darunter verstand) ein relativ breites Frequenzband verarbeiten mussten. Auf der Suche nach Perfektion waren die 40er- und 50er-Jahre besonders bedeutsam: in dieser Zeit wurden Forderungen formuliert und Standards gesetzt, auf denen letztlich unsere modernen Qualitätsanforderungen im Audiobereich basieren. Dieses Buch wirft einen Blick mit den Schwerpunkten Erfindung der Elektronenröhre Entwicklung der Röhren-Audiotechnik und einer kommentierten Schaltungsdokumentation auf eben diese Geschichte der Reproduktionstechnik in der Röhrenära.

Lesen (+) (–)

Dieses Buch enthält eine Sammlung von Artikeln aus der Zeitschrift Elektor zum Thema „Audiotechnik". Die vorgestellten Schaltungen beschäftigen sich nicht nur mit der Klangwiedergabe, sondern beginnen dort, wo hörenswerte Aufnahmen ihren Ursprung haben: beim bezahlbaren und anspruchsvollen Mikrofon-Vorverstärker. Es folgen u. a. Endstufen, Ergänzungen zu Soundkarten und nicht zuletzt Boxen-Bauvorschläge. Dabei kommt die Theorie nur soweit zu Wort, wie sie für das Verständnis erforderlich ist. Schnell folgt alles, was zur Verwirklichung der Idee notwendig ist: genaue Baupläne mit Platinenlayout, Stückliste und Bestückungsplan, Aufbauanleitung, Beschaffungshinweise für schwer erhältliche Bauteile, Abgleichhinweise usw. Ein Leistungsverstärker, der genügend Power für Veranstaltungssäle, Diskos und Theater bietet, rundet das Angebot ab. Um die Bauvorhaben erfolgreich zu realisieren, sollten einige Grundkenntnisse im Aufbau elektronischer Schaltungen und – noch wichtiger – etwas Übung im praktischen Aufbau und im Löten vorhanden sein.

Lesen (+) (–)

Schrittweise Einführung in das praktische Schaltungsdesign Der Einstieg in die Elektronik ist nicht so schwierig, wie man vielleicht denkt. Mit diesem Buch werden die wichtigsten Konzepte der Elektrotechnik und Elektronik auf spielerische Weise erkundet, indem verschiedene Experimente durchgeführt und Schaltungen simuliert werden. Es vermittelt Elektronik praxisnah, ohne in komplexen Fachjargon oder lange Berechnungen einzutauchen. Dadurch werden schon bald eigene Projekte ermöglicht. Es sind keine Vorkenntnisse in Elektronik erforderlich; lediglich einige grundlegende Algebra-Kenntnisse werden in wenigen einfachen Berechnungen verwendet. Viele getestete und funktionierende Projekte und Simulationen werden vorgestellt, um mit dem Aufbau elektronischer Schaltungen vertraut zu werden. Für problemloses Experimentieren – ohne die Gefahr, etwas zu beschädigen – werden zudem frühzeitig auch softwarebasierte Schaltungssimulationen vorgestellt. Lernziele: Konzepte von Spannung, Strom und Leistung Wechselstrom (AC) und Gleichstrom (DC) Grundlegende Lampenschaltungen mit Schaltern Passive Bauteile: Widerstände, Kondensatoren und Induktivitäten RC- und RCL-Schaltungen und Elektromagnetismus Lautsprecher, Relais, Summer und Transformatoren Aktive Bauteile: Dioden und LEDs, Bipolartransistoren und MOSFETs Transistorbasierte Schaltungen Optokoppler-Schaltungen Astabile und monostabile Multivibratoren Verwendung des 555-Timer-ICs Operationsverstärkertechnik Digitale Logik Beispiele: Verstärker, Oszillatoren, Filter und Sensoren Test- und Messwerkzeuge Mikrocontroller: Arduino Uno, ESP32, Raspberry Pi Pico und Raspberry Pi Datenblätter lesen und Auswahl von Komponenten EMV & EMI sowie Normen & Vorschriften

Lesen (+) (–)

Der Einstieg in die Elektronik ist einfacher, als Sie denken! Mit diesem Bundle – bestehend aus Buch und Experimentierkit – entdecken Sie die Grundlagen der Elektro- und Elektroniktechnik Schritt für Schritt. Anhand spannender Experimente lernen Sie praxisnah und verständlich, ganz ohne komplizierte Fachbegriffe oder langwierige Berechnungen. So sind Sie schon bald in der Lage, Ihre eigenen Elektronikprojekte umzusetzen! Das Kit enthält alle notwendigen Komponenten, um die meisten im Buch beschriebenen Schaltungen direkt auf dem Steckbrett aufzubauen und praktisch zu erproben. Das Kit kann selbstverständlich auch ohne das Buch zum Aufbau anderer Schaltkreise und zur Durchführung eigener Experimente verwendet werden. Inhalt des Kits 1x 39 Ω, 1 W Widerstand 1x 47 Ω Widerstand 1x 180 Ω Widerstand 1x 330 Ω Widerstand 3x 1 kΩ Widerstand 1x 2,2 kΩ Widerstand 1x 3,9 kΩ Widerstand 1x 6,8 kΩ Widerstand 1x 10 kΩ Widerstand 1x 15 kΩ Widerstand 1x 22 kΩ Widerstand 1x 33 kΩ Widerstand 1x 47 kΩ Widerstand 1x 56 kΩ Widerstand 1x 82 kΩ Widerstand 1x 120 kΩ Widerstand 1x 680 kΩ Widerstand 2x 100 kΩ Widerstand 1x 10 kΩ Trimmer 1x 10 kΩ Linearpotentiometer 1x 100 kΩ Linearpotentiometer 1x LDR 1x 1 nF Keramikkondensator 2x 10 nF Keramikkondensator 1x 100 nF Keramikkondensator 1x 1 µF, 25 V Aluminium-Elektrolytkondensator 2x 10 µF, 25 V Aluminium-Elektrolytkondensator 1x 100 µF, 25 V Aluminium-Elektrolytkondensator 1x 470 µF, 25 V Aluminium-Elektrolytkondensator 1x 1000 µF, 25 V Aluminium-Elektrolytkondensator 1x RGB-LED, Common-Cathode (CC) 1x 1N4148 Kleinsignaldiode 1x 1N4733A 5,1 V, 1 W Zenerdiode 3x LED, rot 2x BC337 NPN-Transistor 1x IRFZ44N N-Kanal-MOSFET 2x NE555-Timer 1x LM393-Komparator 1x 74HCT08 Quad-AND-Gatter 3x Tastschalter 2x SPDT-Schalter 1x Relais, SPDT, 9 VDC 1x Aktiver Summer 1x Passiver Summer 50 cm Massivdraht, 16 AWG, ohne Mantel 2x PP3 9 V Batterieclip 1x Steckbrett 20x Überbrückungskabel Dieses Bundle enthält: Buch: Schnelleinstieg in die Elektronik (Einzelpreis: 45 €) Kit: Schnelleinstieg in die Elektronik (Wert: 45 €)

Lesen (+) (–)

Schrittweise Einführung in das praktische Schaltungsdesign Der Einstieg in die Elektronik ist nicht so schwierig, wie man vielleicht denkt. Mit diesem Buch werden die wichtigsten Konzepte der Elektrotechnik und Elektronik auf spielerische Weise erkundet, indem verschiedene Experimente durchgeführt und Schaltungen simuliert werden. Es vermittelt Elektronik praxisnah, ohne in komplexen Fachjargon oder lange Berechnungen einzutauchen. Dadurch werden schon bald eigene Projekte ermöglicht. Es sind keine Vorkenntnisse in Elektronik erforderlich; lediglich einige grundlegende Algebra-Kenntnisse werden in wenigen einfachen Berechnungen verwendet. Viele getestete und funktionierende Projekte und Simulationen werden vorgestellt, um mit dem Aufbau elektronischer Schaltungen vertraut zu werden. Für problemloses Experimentieren – ohne die Gefahr, etwas zu beschädigen – werden zudem frühzeitig auch softwarebasierte Schaltungssimulationen vorgestellt. Lernziele: Konzepte von Spannung, Strom und Leistung Wechselstrom (AC) und Gleichstrom (DC) Grundlegende Lampenschaltungen mit Schaltern Passive Bauteile: Widerstände, Kondensatoren und Induktivitäten RC- und RCL-Schaltungen und Elektromagnetismus Lautsprecher, Relais, Summer und Transformatoren Aktive Bauteile: Dioden und LEDs, Bipolartransistoren und MOSFETs Transistorbasierte Schaltungen Optokoppler-Schaltungen Astabile und monostabile Multivibratoren Verwendung des 555-Timer-ICs Operationsverstärkertechnik Digitale Logik Beispiele: Verstärker, Oszillatoren, Filter und Sensoren Test- und Messwerkzeuge Mikrocontroller: Arduino Uno, ESP32, Raspberry Pi Pico und Raspberry Pi Datenblätter lesen und Auswahl von Komponenten EMV & EMI sowie Normen & Vorschriften

Lesen (+) (–)

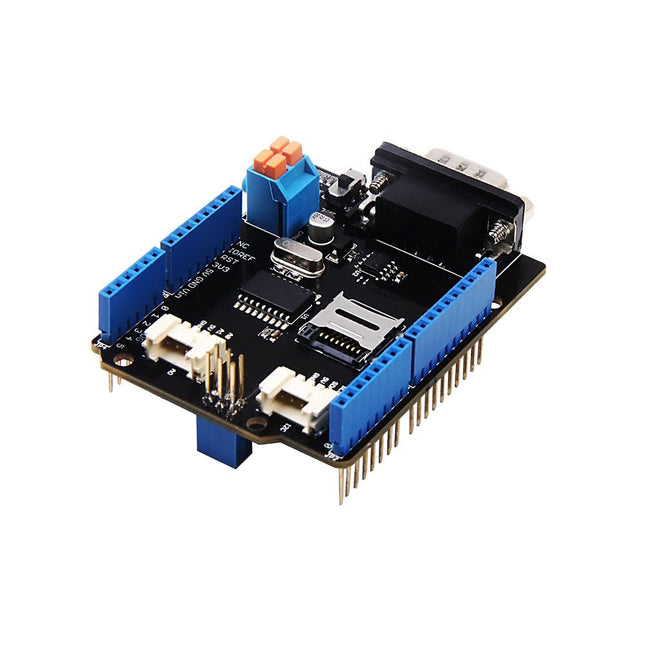

Merkmale Implementiert CAN V2.0B mit bis zu 1 Mb/s 9-poliger Sub-D-Stecker nach Industriestandard OBD-II- und CAN-Standard-Pinout wählbar. Wechselbarer Chip-Select-Pin Programmierbarer CS-Pin für TF-Kartensteckplatz Auswechselbarer INT-Pin Schraubklemme für den einfachen Anschluss von CAN_H und CAN_L Arduino Uno Stiftleisten MicroSD - Kartenhalter 2 Grove-Anschlüsse (I2C und UART) SPI-Schnittstelle mit bis zu 10 MHz Standard (11 Bit) und erweiterte (29 Bit) Daten und Remote Frames Zwei Empfangspuffer mit priorisiertem Nachrichtenspeicher

Lesen (+) (–)

Merkmale ATmega32U4 mit Arduino Leonardo Bootloader auf der Platine MCP2515 CAN Bus Controller und MCP2551 CAN Bus Transceiver OBD-II und CAN Standard Pinbelegung am Sub-D Stecker wählbar Kompatibel mit Arduino IDE Parameter Value MCU ATmega32U4 (mit Arduino Leonardo Bootloader) Taktgeschwindigkeit 16 MHz Flash Memory 32 KB SRAM 2.5 KB EEPROM 1 KB Betriebsspannung (CAN-BUS) 9 V - 28 V Betriebsspannung (MicroUSB) 5 V Input Interface sub-D Lieferumfang CANBed PCBA sub-D connector 4PIN Terminal 2 x 4PIN 2.0 Connector 1 x 9x2 2.54 Header 1 x 3x2 2.54 Header

Lesen (+) (–)

Das Starterkit für Jetson Nano ist eines der besten Kits für Einsteiger, um mit Jetson Nano zu beginnen. Dieses Kit enthält eine 32-GB-MicroSD-Karte, einen 20-W-Adapter, einen 2-poligen Jumper, eine Kamera und ein Micro-USB-Kabel. Features 32 GB Hochleistungs-MicroSD-Karte 5 V/4 A Netzteil mit 2,1 mm DC Hohlstecker 2-poliger Jumper Raspberry Pi Kameramodul V2 Micro-B-zu-Typ-A-USB-Kabel mit aktivierter DATA-Funktion

Lesen (+) (–)

Der universelle 4-Pin-Stecker ist ein weißer 4-Pin-Schnallenstecker, der für Stem-, Twigs- und Grove-Kabel verwendet wird. Der Stiftabstand beträgt 2 mm. Es gibt 10 Anschlüsse pro Beutel. Sie können in DIY-Projekten verwendet werden.

Lesen (+) (–)

Merkmale Wählbares Ausgabeformat: Uart oder Wiegand. 4Pins elektronische Brick-Schnittstelle Hohe Empfindlichkeit Spezifikationen Abmessungen: 44 mm x 24 mm x 9,6 mm Gewicht: 15g Batterie: Ausschließen Spannung: 4,75 V – 5,25 V Arbeitsfrequenz: 125 kHz Erfassungsabstand (maximal): 70 mm TTL-Ausgang: 9600 Baudrate, 8 Datenbits, 1 Stoppbit und kein Prüfbit Wiegand-Ausgabe: 26-Bit-Wiegand-Format, 1 gerades Verifizierungsbit, 24 Datenbits und 1 ungerades Verifizierungsbit

Lesen (+) (–)

Der digitale 3-Achsen-Beschleunigungsmesser von Grove (LIS3DHTR) ist ein kostengünstiger 3-Achsen-Beschleunigungsmesser in einem Paket von Grove-Produkten. Er basiert auf dem LIS3DHTR-Chip, der mehrere Bereiche und Schnittstellen zur Auswahl bietet. Sie werden kaum glauben, dass ein so kleiner 3-Achsen-Beschleunigungsmesser I²C-, SPI- und ADC-GPIO-Schnittstellen unterstützt, was bedeutet, dass Sie jede beliebige Art der Verbindung mit Ihrer Entwicklungsplatine wählen können. Außerdem kann dieser Beschleunigungsmesser auch die Umgebungstemperatur überwachen, um den dadurch verursachten Fehler zu beheben. Merkmale Messbereich: ±2 g, ±4 g, ±8 g, ±16 g, mehrere Bereiche wählbar. Option für mehrere Schnittstellen: Grove I²C-Schnittstelle, SPI-Schnittstelle, ADC-Schnittstelle. Temperatur einstellbar: Der durch die Temperatur verursachte Fehler kann angepasst und feinabgestimmt werden. 3/5V Stromversorgung Spezifikationen Stromversorgung 3/5 V Schnittstellen IC/SPI/GPIO ADC I²C-Adresse Standardmäßig 0x19, kann auf 0x18 geändert werden, wenn SDO-Pin mit GND verbunden wird ADC GPIO Stromeingang 0 – 3,3 V Unterbrechung Ein Unterbrechungs-Pin reserviert SPI-Modus einrichten Verbinden Sie den CS-Pin mit GND Inbegriffen 1x digitaler 3-Achsen-Beschleunigungsmesser von Grove (LIS3DHTR) 1x Grove-Kabel Downloads LIS3DHTR Datenblatt Hardwareschema Arduino-Bibliothek

Lesen (+) (–)

Im Gegensatz zu den meisten Kits ist das Grove Beginner Kit für Arduino ein All-in-One-Kit, es ist kein Steckbrett, kein Löten und auch keine Verkabelung erforderlich. Das Kit wird von einem Arduino-kompatiblen Board (Seeeduino Lotus) zusammen mit 10 zusätzlichen Grove-Arduino-Sensoren in einem Teil des Boards betrieben. Alle Module wurden über die PCB-Stempellöcher mit dem Seeeduino (Mikrocontroller) verbunden, sodass für die Verbindung keine Grove-Kabel erforderlich sind. Dies ist ideal für Bildungsbereiche, in denen frustrierendes Verkabeln und Löten nicht mehr erforderlich ist. Natürlich können Sie die Module auch herausnehmen und Grove-Kabel verwenden, um die Module zu verbinden. Mit diesem Grove Beginner Kit für Arduino können Sie jedes beliebige Arduino-Projekt erstellen. Im Kit enthalten: 1 x Grove-Einsteiger-Kit für Arduino-Board 1 x Micro-USB-Kabel 6 x Grove-Kabel An Bord inbegriffen: 1 x Grove – LED 1 x Grove – Summer 1 x Grove – OLED-Display 0,96 Zoll 1 x Grove-Knopf 1 x Grove – Drehpotentiometer 1 x Grove – Licht 1 x Grove – Sound 1 x Grove – Temperatur- und Feuchtigkeitssensor 1 x Grove – Luftdrucksensor 1 x Grove – 3-Achsen-Beschleuniger 1 x Seeeduino-Lotus

Lesen (+) (–)

Anwendungen Geeignet für Arduino-Anfänger Geeignet für Infrarotsteuerung und Bewegungserkennung Geeignet für den Einstieg in die Open-Source-Hardware und Arduino-Programmierung Lieferumfang 1 x Grove - Wasserzerstäubung 1 x Grove - Mini-Lüfter 1 x Grove - Servo 1 x Grove - Ultraschall-Abstandssensor 1 x Grove - Infrarot-Empfänger 1 x Grove - Mini-PIR-Bewegungssensor 1 x Grove - Grüner Wrapper 1 x Grove - Blaue Schutzhülle 5 x Grove Kabel 1 x Infrarot-Fernbedienungsschlüssel 1 x Ultraschall-Sensor-Halterungsset 1 x Motorhalterung Set 1 x Servo-Basis Bitte beachten Sie: Dies ist ein Zusatzkit für die Seeed Studio Grove Beginner Kit for Arduino.

Lesen (+) (–)

Dieses Grove CAN-BUS-Modul, das auf dem GD32E103 basiert, verwendet ein brandneues Design, verwendet den kostengünstigen und leistungsstarken GD32E103-Mikrocontroller als Hauptsteuerung und arbeitet mit einer von uns geschriebenen Firmware zusammen, um die Funktion der seriellen Schnittstelle zu CAN FD zu realisieren. Funktionen Unterstützung der CAN-Kommunikation: Implementiert CAN FD mit bis zu 5 Mb/s Einfache Programmierung: Unterstützung von AT-Befehlen, die eine einfache serielle Schnittstellenprogrammierung ermöglichen Grove-Ökosystem: Kleine Größe von 20 x 40 x 10 mm, 4-poliger Grove-Steckverbinder zum Plug-and-Play, Arduino-kompatibel Dieses Grove CAN-BUS-Modul unterstützt die CAN FD (CAN mit flexiblem Datenrate)-Kommunikation, die eine Erweiterung des ursprünglichen CAN-Protokolls gemäß ISO 11898-1 ist und auf erhöhte Bandbreitenanforderungen in Automobilnetzwerken reagiert. Bei CAN FD wird die Datenrate (d. h. die Anzahl der pro Sekunde übertragenen Bits) um das 5-fache im Vergleich zum klassischen CAN erhöht (5 Mbit/s nur für Nutzdaten, die Arbitrierungs-Bitrate ist weiterhin auf 1 Mbit/s begrenzt, um die Kompatibilität zu gewährleisten). Es unterstützt AT-Befehle, die eine einfache serielle Schnittstellenprogrammierung ermöglichen. Dieses Grove CAN-BUS-Modul basiert auf GD32E103 mit einer Frequenz von bis zu 120 MHz. Es hat eine Flash-Größe von 64 KB bis 128 KB und eine SRAM-Größe von 20 KB bis 32 KB. Anwendungen Fahrzeug-Hacking: ermöglicht die Kommunikation zwischen verschiedenen Teilen des Fahrzeugs, einschließlich des Motors, der Übertragung und der Bremsen. Fenster, Türen und Spiegelverstellung. 3D-Drucker Gebäudeautomatisierung Beleuchtungssteuersysteme Medizinische Instrumente und Geräte Spezifikationen MCU GD32E103 UART-Baudrate Bis zu 115200 (Standard: 9600) CAN-FD-Baudrate Bis zu 5 Mb/s Anzeige TX- und RX-LED Arbeitsspannung 3,3 V Grove-Steckverbinder 4-poliger Grove-Steckverbinder zum Plug-and-Play Größe 20 x 40 x 10 mm Downloads Datenblatt GitHub

Lesen (+) (–)

Der kapazitive Fingerabdruck-Scanner/Sensor von Grove basiert auf dem Fingerabdruck-Erkennungsmodul KCT203 Semiconductor, das eine leistungsstarke MCU, einen vertikalen RF-Push-Fingerabdrucksensor und einen Berührungsfühler umfasst. Dieses Modul bietet viele Vorteile, wie z.B. geringe Größe, kleines Fingerabdruck-Template, geringer Stromverbrauch, hohe Zuverlässigkeit, schnelle Fingerabdruckerkennung, etc. Darüber hinaus ist es erwähnenswert, dass das Modul von einem schönen RGB-Licht umgeben ist, das anzeigt, ob die Fingerabdruckerkennung erfolgreich war. Das System ist mit einem leistungsstarken Fingerabdruck-Algorithmus ausgestattet, und die Selbstlernfunktion ist bemerkenswert. Nach jeder erfolgreichen Erkennung von Fingerabdrücken können die neuesten Werte der Herausforderungsmerkmale in die Fingerabdruckdatenbank integriert werden, um die Fingerabdruckmerkmale kontinuierlich zu verbessern und so die Erfahrung zu verbessern. Anwendungen Fingerabdruck-Schließgeräte: Türschlösser, Tresore, Lenkradschlösser, Vorhängeschlösser, Waffenschlösser usw. Fingerabdruck-Sign-in, Zugangskontrollsystem Spezifikationen CPU GD32 Speicherung von Fingerabdruckvorlagen Max. 100 Anschluss Grove UART Sensor-Auflösung 508 DPI Sensor Pixel 160x160 Falsche Ablehnungsrate Falschakzeptanzrate Ansprechzeit (1:N-Modus) Ansprechzeit (1:1-Modus) Sensor Größe Φ14.9mm Rahmen Größe Φ 19mm Stromverbrauch Volle Geschwindigkeit: ≤40 mA; Ruhezustand: ≤12 uA Betriebsspannung 3.3 V / 5 V Betriebstemperatur -20 ~ 70 ℃ ESD-Schutz Berührungslos 15 KV, Kontakt 8 KV Lieferumfang 1x KCT203 Halbleiter-Fingerabdruck-Erkennungsmodul 1x Sensorkabel 1x Grove-Kabel 1x Grove-Treiberplatine Downloads Grove Capacitive Fingerprint Scanner/Sensor eagle file Grove Capacitive Fingerprint Scanner/Sensor code Wiki

Lesen (+) (–)

Merkmale NDIR-CO2-Sensortechnologie: eingebettet mit Sensirion SCD30 Multifunktion: Integriert Temperatur- und Feuchtigkeitssensor auf demselben Sensormodul Hohe Präzision und große Messgenauigkeit: ±(30 ppm + 3 %) zwischen 400 ppm und 10000 ppm Überlegene Stabilität: Zweikanalerkennung Einfache Projektabwicklung: Digitale Schnittstelle I²C, Breadboard-freundlich, Grove-kompatibel Bestes Preis-Leistungs-Verhältnis Anwendungsideen Luftreiniger Umweltüberwachung Anlagenumweltüberwachungssystem Arduino Wetterstation

Lesen (+) (–)

Der Grove DHT11 Temperatur- und Feuchtigkeitssensor ist ein hochwertiger, kostengünstiger digitaler Temperatur- und Feuchtigkeitssensor basierend auf dem DHT11-Modul. Es ist das am häufigsten verwendete Temperatur- und Feuchtigkeitsmodul für Arduino und Raspberry Pi. Es wird von Hardware-Enthusiasten wegen seiner vielen Vorteile wie geringem Stromverbrauch und hervorragender Langzeitstabilität sehr geschätzt. Eine relativ hohe Messgenauigkeit kann zu sehr geringen Kosten erreicht werden. Das digitale Single-Bus-Signal wird über den integrierten ADC ausgegeben, wodurch die E/A-Ressourcen der Steuerplatine geschont werden. Merkmale Abmessungen: 40 x 20 x 8 mm Gewicht: 10 g Batterie: Ausschließen Eingangsspannung: 3,3 V und 5 V Messstrom: 1,3 mA - 2,1 mA Messfeuchtigkeitsbereich: 5 % - 95 % RH Messtemperaturbereich: -20 ℃ - 60 ℃
