ESP32

PÚCA DSP ist ein Arduino-kompatibles Open-Source-ESP32-Entwicklungsboard für Audio- und digitale Signalverarbeitungsanwendungen (DSP) mit umfangreichen Audioverarbeitungsfunktionen. Es bietet Audioeingänge, -ausgänge, ein rauscharmes Mikrofonarray, eine integrierte Testlautsprecheroption, zusätzlichen Speicher, Batterielademanagement und ESD-Schutz – alles auf einer kleinen, Breadboard-freundlichen Platine. Synthesizer, Installationen, Voice UI und mehr PÚCA DSP kann für eine breite Palette von DSP-Anwendungen eingesetzt werden, unter anderem in den Bereichen Musik, Kunst, Kreativtechnik und adaptive Technologie. Beispiele aus dem Musikbereich sind digitale Musiksynthese, mobile Aufnahmen, Bluetooth-Lautsprecher, drahtlose Richtmikrofone und die Entwicklung intelligenter Musikinstrumente. Beispiele aus dem Bereich Kunst sind akustische Sensornetzwerke, Klangkunstinstallationen und Internet-Radioanwendungen. Beispiele aus dem Bereich der kreativen und adaptiven Technologie sind das Design von Sprachbenutzerschnittstellen (VUI) und Web-Audio für das Internet der Klänge. Kompaktes, integriertes Design PÚCA DSP wurde für den mobilen Einsatz konzipiert. In Verbindung mit einem externen 3,7-V-Akku kann er fast überall eingesetzt oder in nahezu jedes Gerät, Instrument oder jede Installation integriert werden. Sein Design entstand aus monatelangen Experimenten mit verschiedenen ESP32-Entwicklungsboards, DAC-Breakout-Boards, ADC-Breakout-Boards, Mikrofon-Breakout-Boards und Audio-Anschluss-Breakout-Boards, und – trotz seiner geringen Größe – schafft er es, all diese Funktionen in einem einzigen Board zu vereinen. Und das ohne Kompromisse bei der Signalqualität. Technische Daten Prozessor und Speicher Espressif ESP32 Pico D4 Prozessor 32-bit Dual-Core 80 MHz/160 MHz/240 MHz 4 MB SPI Flash mit 8 MB zusätzlichem PSRAM (Original Edition) Drahtloses 2,4-GHz-WLAN 802.11b/g/n Bluetooth BLE 4.2 3D-Antenne Audio Wolfson WM8978 Stereo-Audio-Codec Audio-Line-In am 3,5-mm-Stereoanschluss Audio-Kopfhörer-/Line-Ausgang am 3,5-mm-Stereoanschluss Stereo-Aux-Line-In, Audio-Mono-Out zum GPIO-Header geleitet 2x Knowles SPM0687LR5H-1 MEMS-Mikrofone ESD-Schutz an allen Audioeingängen und -ausgängen Unterstützung für Abtastraten von 8, 11,025, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz 1-W-Lautsprechertreiber, auf GPIO-Header geroutet DAC SNR 98 dB, THD -84 dB ('A'-gewichtet bei 48 kHz) ADC SNR 95 dB, THD -84 dB (‘A’-gewichtet bei 48 kHz) Line-Eingangsimpedanz: 1 MOhm Line-Ausgangsimpedanz: 33 Ohm Formfaktor und Konnektivität Breadboard-freundlich 70 x 24 mm 11x GPIO-Pins mit 2,54 mm Rastermaß, mit Zugriff auf beide ESP32-ADC-Kanäle, JTAG und kapazitive Touch-Pins USB 2.0 über USB-Typ-C-Anschluss Stromversorgung 3,7/4,2 V Lithium-Polymer-Akku, USB oder externe 5 V DC-Stromquelle ESP32 und Audio-Codec können softwaregesteuert in Energiesparmodi versetzt werden Erkennung des Batteriespannungspegels ESD-Schutz am USB-Datenbus Downloads GitHub Datasheet Links Crowd Supply Campaign (includes FAQs) Hardware Overview Programming the Board The Audio Codec

Lesen (+) (–)

ATOM U ist ein kompaktes IoT-Entwicklungskit für Spracherkennung mit geringem Stromverbrauch. Es verwendet einen ESP32-Chipsatz, ausgestattet mit 2 stromsparenden Xtensa 32-Bit LX6 Mikroprozessoren mit einer Hauptfrequenz von bis zu 240 MHz. Eingebaute USB-A-Schnittstelle, IR-Sender, programmierbare RGB-LED. Plug-and-Play, einfaches Hoch- und Herunterladen von Programmen. Integriertes Wi-Fi und digitales Mikrofon SPM1423 (I2S) für die klare Tonaufzeichnung. geeignet für HMI, Speech-to-Text (STT). Low-Code-Entwicklung ATOM U unterstützt die grafische Programmierplattform UIFlow, skriptfrei, Cloud-Push; Vollständig kompatibel mit Arduino, MicroPython, ESP32-IDF und anderen Mainstream-Entwicklungsplattformen, um schnell verschiedene Anwendungen zu erstellen. Hohe Integration ATOM U verfügt über einen USB-A-Anschluss für die Programmierung/Stromversorgung, einen IR-Sender, eine programmierbare RGB-LED (1) und eine Taste (1). Der fein abgestimmte RF-Schaltkreis sorgt für eine stabile und zuverlässige drahtlose Kommunikation. Starke Erweiterbarkeit ATOM U ist ein einfacher Zugang zum Hardware- und Softwaresystem von M5Stack. Merkmale ESP32-PICO-D4 (2,4GHz Wi-Fi-Doppelmodus) Integrierte programmierbare RGB-LED und Taste Kompaktes Design Eingebauter IR-Sender Erweiterbare Pinbelegung und GROVE-Port Entwicklungsplattform: UIFlow MicroPython Arduino Spezifikationen ESP32-PICO-D4 240MHz Doppelkern, 600 DMIPS, 520KB SRAM, 2.4G Wi-Fi Mikrofon SPM1423 Empfindlichkeit des Mikrofons 94 dB SPL@1 KHz Typischer Wert: -22 dBFS Signal-Rausch-Verhältnis des Mikrofons 94 dB SPL@1 KHz, A-gewichtet Typischer Wert: 61,4 dB Standby-Arbeitsstrom 40.4 mA Unterstützung der Eingangsschallfrequenz 100 Hz ~ 10 KHz Unterstützung der PDM-Taktfrequenz 1.0 ~ 3.25 MHz Gewicht 8.4 g Dimensionen 52 x 20 x 10 mm Downloads Documentation

Lesen (+) (–)

Dieses LILYGO T-Beam V1.2 ESP32 LoRa-Entwicklungsboard wird mit vorinstalliertem Meshtastic und einem gelöteten 0,96"-Display geliefert. Das Board verfügt über einen eingebauten Semtech SX1262 LoRa-Transceiver und ist mit einem NEO-6M GPS-Empfänger ausgestattet. GPS NEO-6M GPS-Modul: Unterstützt das GPS-Protokoll Onboard-RTC-Kristall: Unterstützt Interrupt/Wakeup LoRa Low-Power-LoRa-Transceiver mit großer Reichweite Hohe Empfindlichkeit: -i48 dBm Transceive-Rate: 300 kbps Version: SX1276 (868 MHz) Firmware: Meshtastic Display OLED: 0,96" Treiber: SSD1306 Technische Daten Mikrocontroller ESP32 Flash 4 MB PSRAM 8 MB Serieller Chip CH9102 Drahtlosprotokoll WLAN + Bluetooth 4.2 PMU AXP2101 Onboard-Funktionen 3 Tasten (Power + IO38 + Reset) Stromversorgung Micro-USB, 18650 Batterie Antenne 3D-WLAN-Antenne LoRa-Antenne GPS-Keramikantenne Lieferumfang 1x LILYGO T-Beam V1.2 CH9102 1x 868 MHz Antenna 1x Gelötetes 0,96" LCD (128x64) 2x Pinheader Downloads GitHub Schematics

Lesen (+) (–)

Dieses Display verfügt über eine IPS-Auflösung von 480 x 480 mit kapazitivem Touch und einer Bildrate von bis zu 75 FPS. Es ist sehr hell und hat 65.000 Farben. Der mechanische Drehgeber unterstützt die Rechts-/Linksdrehung und unterstützt zudem den gesamten Pressvorgang, was in der Regel zur Bestätigung des Vorgangs genutzt werden kann. Das Anzeigemodul basiert auf ESP32-S3 mit WLAN & Bluetooth 5.0 zur einfachen Verbindung mit dem Internet für IoT-Projekte. Die Stromversorgung und Programmierung erfolgen direkt über den USB-Anschluss. Es verfügt außerdem über zwei Erweiterungsports, I²C und UART. Technische Daten Controller ESP32-S3 WROOM-1-N16R8 (16 MB Flash, 8 MB PSRAM, PCB-Antenne) Drahtlos WLAN & Bluetooth 5.0 Auflösung 480x480 LCD 2,1" IPS LCD mit 65.000 Farben LCD-Treiber ST7701S Bildrate >70 FPS LCD-Schnittstelle RGB 565 Touchpanel Kapazitive 5-Punkt-Berührung Touchpanel-Treiber CST8266 USB USB-C nativ Schnittstellen 1x I²C, 1x UART (1,25 mm, 4-poliger Stecker) Arduino-Unterstützung Ja Downloads Wiki Usage with Squareline/LVGL GitHub Datasheet_ESP32-S3-WROOM-1

Lesen (+) (–)

Der Joy-Pi Advanced ist ein kompaktes und leistungsstarkes Gerät, welches Ihnen ermöglicht, Ihre Projekte schnell und einfach zu realisieren. Egal, ob Sie bereits viel Erfahrung haben, oder noch so gut wie gar keine – mit dem Joy-Pi Advanced können Sie Ihrer Kreativität freien Lauf lassen. Dank der Kompatibilität mit einer Vielzahl von Plattformen, einschließlich Raspberry Pi, Raspberry Pi Pico, Arduino Nano, BBC micro:bit und NodeMCU ESP32, können Sie einfach und schnell auf Ihre bevorzugte Plattform zugreifen. Darüber hinaus bietet der Joy-Pi Advanced mehr als 30 Stationen, Lektionen und Module, die Ihnen eine unbegrenzte Vielzahl an Möglichkeiten bieten, um Ihre Projekte zu realisieren. Mit der eigenentwickelten Lernzentrale, können Sie nicht nur Ihre Fähigkeiten verbessern, sondern auch neue Projekte erstellen. Die Lernzentrale bietet eine Fülle an Informationen und Tutorials, die Sie Schritt für Schritt durch Ihre Projekte führen. Joy-Pi Advanced zeichnet sich insbesondere durch seine intelligenten Schaltereinheiten aus, die eine erweiterte Nutzung der verfügbaren Pins erlauben. Dabei sind insgesamt drei Schaltereinheiten integriert, jede mit 12 einzelnen Schaltern ausgestattet, die für eine präzise Steuerung der verbundenen Sensoren und Module sorgen. Dieses System löst das bekannte Problem der begrenzten Pin-Anzahl, das bei herkömmlichen Mikrocontrollern auftritt. Die Schaltereinheiten ermöglichen es Ihnen, eine Vielzahl von Sensoren und Modulen parallel zu betreiben, indem sie einzeln ein- und ausgeschaltet werden können. Dadurch wird eine Mehrfachbelegung der Pins simuliert, die es Ihnen ermöglicht, die volle Leistungsfähigkeit Ihrer Projekte auszuschöpfen, ohne Kompromisse bei der Funktionalität eingehen zu müssen. Durch der Kombination von innovativen Adapterplatinen und dem micro:bit-Slot erreicht man eine nahtlose Kompatibilität mit einer Vielzahl von Mikrocontrollern wie Raspberry Pi Pico, NodeMCU ESP32, micro:bit und Arduino Nano. Die speziell entwickelten Adapterplatinen sind so konzipiert, dass sie perfekt auf den jeweiligen Mikrocontroller abgestimmt sind. Durch das Aufstecken des Mikrocontrollers auf die passende Adapterplatine und das anschließende Einstecken in den micro:bit-Slot wird der Joy-Pi Advanced schnell und unkompliziert mit den unterschiedlichen Mikrocontrollern kompatibel. Dies ermöglicht eine nahtlose Integration Ihrer bevorzugten Plattform und die Möglichkeit, die Stärken der verschiedenen Mikrocontroller in Ihren Projekten zu kombinieren. Auf diese Weise können Sie sich voll und ganz auf Ihre kreativen Projekte konzentrieren, ohne sich Gedanken über die Kompatibilität verschiedener Mikrocontroller machen zu müssen. Der Joy-Pi Advanced vereinfacht den Entwicklungsprozess und gibt Ihnen die Möglichkeit, Ihre Projekte flexibel und individuell zu gestalten. Features Hochintegrierte Entwicklungsplattform & Lernzentrale Schnelles, einfaches & kabelloses Kombinieren von verschiedensten Sensoren & Aktoren Einbaumöglichkeit für Raspberry Pi 4 Kompatibel mit verschiedensten Mikrocontrollern Eigenentwickelte, didaktische Lernplattform für Raspberry Pi & Windows Technische Daten Kompatibel mit Raspberry Pi 4, Arduino Nano, NodeMCU ESP32, BBC micro:bit, Raspberry Pi Pico Verbaute Sensoren, Aktoren & Komponenten 39 Lernplattform Über 40 Einträge in der Wissensdatenbank, 10 Projekte, 10 Lernaufgaben, 14 Visionen Displays 7-Segment Display, 16x2 Display, 1,8“ TFT Display, 0,96“ OLED Display, 8x8 RGB Matrix Sensoren DS18B20, Schock-Sensor, Hall-Sensor, Barometer, Sound-Sensor, Gyroskop, PIR-Sensor, Lichtschranke, NTC, Lichtsensor, 6x Touchsensor, Farb-Sensor, Ultraschall-Abstandssensor, DHT11 Temperatur- & Feuchtigkeitssensor Steuerung Joystick, 5x Schalter, Potentiometer, Drehencoder, 4x4 Button-Matrix, Relais, PWM-Lüfter Motoren Servo-Schnittstelle, Schrittmotor-Schnittstelle, Vibrationsmotor Mess- und Wandelmodule Analog-Digital Converter, Pegelwandler, Voltmeter, Variable Spannungsversorgung Sonstige Komponenten RTC Echtzeituhr, Buzzer, EEPROM-Speicher, Infrarot-Empfänger, Breadboard, RFID-Lesegerät Adapterboards Adapter für NodeMCU ESP32, Arduino Nano & Raspberry Pi Pico, Boardconnectoren für Raspberry Pi & Externe Boards Elektronische Komponenten Infrarot-Fernbedienung, RFID-Chip, RFID-Karte, 6x Krokodilklemmen, microSD-Karten-Lesegerät, Servomotor, Schrittmotor, 32 GB microSD-Karte Bauteile 40x Widerstände, 3x grüne LEDs, 3x gelbe LEDs, 3x rote LEDs, 1x Transistor, 5x Buttons, 1x Potentiometer, 2x Kondensatoren Weiteres Zubehör Schraubensortiment, Schraubendreher, Zubehör-Aufbewahrungstasche, Netzgerät & Netzkabel, Servohalterung Stromversorgung Verbautes Netzgerät: 36 W, 12 V, 3 A Gehäuseanschluss: Kleingeräte-Stecker C8 Spannungsausgänge 12 V, 5 V, 3,3 V, Variabler Spannungsausgang (2-11 V) Ausgeführte Datenbusse & Signalausgänge I²C, SPI, Analog-Digital-Wandler Batterie (RTC) CR2032 Abmessungen 327 x 200 x 52 mm Erforderlich Raspberry Pi 4 Downloads Joy-Pi Website Datenblatt Handbuch

Lesen (+) (–)

Das T-Journal ist ein kostengünstiges ESP32-Kamera-Entwicklungsboard, das über eine OV2640-Kamera, eine Antenne, ein 0,91-Zoll-OLED-Display, einige freiliegende GPIOs und eine Micro-USB-Schnittstelle verfügt. Es ermöglicht ein einfaches und schnelles Hochladen von Code auf das Board. Spezifikationen Chipsatz Expressif-ESP32-PCIO-D4 240 MHz Xtensa Single/Dual-Core 32-Bit LX6 Mikroprozessor FLASH QSPI-Flash/SRAM, bis zu 4x 16 MB SRAM 520 KB SRAM SCHLÜSSEL-Reset, IO32 Anzeige 0,91' SSD1306 Power-Leuchte rot USB zu TTL CP2104 Kamera OV2640, 2 Megapixel Analoger Servolenkmotor On-Board-Takt: 40-MHz-Quarzoszillator Arbeitsspannung 2,3-3,6 V Arbeitsstrom ca. 160 mA Arbeitstemperaturbereich -40℃ ~ +85℃ Abmessungen 64,57 x 23,98 mm Stromversorgung USB 5 V/1 A Ladestrom 1 A Batterie 3,7 V Lithiumbatterie W-lan Standard FCC/CE/TELEC/KCC/SRRC/NCC (ESP32-Chip) Protokoll 802.11 b/g/n/e/i (802.11n, Geschwindigkeit bis zu 150 Mbit/s) A-MPDU- und A-MSDU-Polymerisation, unterstützt 0,4 μS Schutzintervall Frequenzbereich 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M) Sendeleistung 22 dBm Kommunikationsentfernung 300 m Bluetooth Das Protokoll entspricht dem Bluetooth v4.2BR/EDR- und BLE-Standard Funkfrequenz mit -98 dBm Empfindlichkeit NZIF-Empfänger Klasse 1, Klasse 2 und Klasse 3 Sender AFH Audiofrequenz CVSD- und SBC-Audiofrequenz Software WLAN-Modus Station/SoftAP/SoftAP+Station/P2P Sicherheitsmechanismus WPA/WPA2/WPA2-Enterprise/WPS Verschlüsselungstyp AES/RSA/ECC/SHA Firmware-Upgrade UART-Download/OTA (über Netzwerk/Host zum Herunterladen und Schreiben von Firmware) Softwareentwicklung. Unterstützung der Cloud-Server-Entwicklung/SDK für die Benutzer-Firmware-Entwicklung Netzwerkprotokoll IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT Benutzerkonfiguration AT+-Befehlssatz, Cloud-Server, Android/iOS-App Betriebssystem FreeRTOS Inbegriffen 1x ESP32 Kameramodul (normales Objektiv) 1x WLAN-Antenne 1x Stromkabel Downloads Kamerabibliothek für Arduino

Lesen (+) (–)

Seeed Studio XIAO ESP32S3 Sense integriert einen Kamerasensor, ein digitales Mikrofon und SD-Kartenunterstützung. Durch die Kombination eingebetteter ML-Rechenleistung und Fotografiefähigkeiten kann dieses Entwicklungsboard Ihr großartiges Werkzeug für den Einstieg in die intelligente Sprach- und Bild-KI sein. Seeed Studio XIAO ESP32S3 Sense basiert auf einem hochintegrierten Xtensa-Prozessor ESP32-S3R8 SoC, der 2,4 GHz WLAN und stromsparendes Bluetooth BLE 5.0 Dual-Mode für mehrere drahtlose Anwendungen unterstützt. Es verfügt über eine Lademanagementfunktion für Lithiumbatterien. Als erweiterte Version des Seeed Studio XIAO ESP32S3 verfügt dieses Board über einen einsteckbaren OV2640-Kamerasensor für die Anzeige der vollen Auflösung von 1600 x 1200. Die Basis ist sogar mit OV5640 kompatibel und unterstützt eine Auflösung von bis zu 2592 x 1944. Das digitale Mikrofon ist ebenfalls im Lieferumfang der Platine enthalten und dient zur Spracherkennung und Audioerkennung. SenseCraft AI bietet verschiedene vorab trainierte künstliche Intelligenz ( AI-Modelle und No-Code-Bereitstellung für XIAO ESP32S3 Sense. Mit leistungsstarkem SoC und integrierten Sensoren verfügt dieses Entwicklungsboard über 8 MB PSRAM und 8 MB Flash auf dem Chip sowie einen zusätzlichen SD-Kartensteckplatz zur Unterstützung von bis zu 32 GB FAT-Speicher. Diese ermöglichen dem Board mehr Programmierraum und bringen noch mehr Möglichkeiten in eingebettete ML-Szenarien. Features Leistungsstarkes MCU-Board: Enthält den 32-Bit-Dual-Core-Xtensa-Prozessorchip ESP32S3 mit einer Taktrate von bis zu 240 MHz, mehrere Entwicklungsanschlüsse und unterstützt Arduino/MicroPython. Erweiterte Funktionalität: Mit OV5640-Kamerasensor, integriert zusätzliches digitales Mikrofon Großartiger Speicher für mehr Möglichkeiten: Bietet 8 MB PSRAM und 8 MB Flash und unterstützt einen SD-Kartensteckplatz für externen 32 GB FAT-Speicher Hervorragende HF-Leistung: Unterstützt 2,4-GHz-WLAN und BLE-Dual-Wireless-Kommunikation, unterstützt Fernkommunikation über 100 m+ bei Verbindung mit einer U.FL-Antenne Daumengroßes, kompaktes Design: 21 x 17,5 mm, übernimmt den klassischen Formfaktor von XIAO, geeignet für Projekte mit begrenztem Platzangebot wie tragbare Geräte Vorab trainiertes Al-Modell von SenseCraft Al für No-Code-Bereitstellung Anwendungen Bildbearbeitung Spracherkennung Videoüberwachung Tragbare Geräte Smart Home Gesundheitsüberwachung Bildung Low Power (LP) Netzwerk Rapid Prototyping Technische Daten Processor ESP32-S3R8 Xtensa LX7 dual-core, 32-bit processor that operates at up to 240 MHz Wireless Complete 2.4 GHz Wi-Fi subsystem BLE: Bluetooth 5.0, Bluetooth mesh Built-in Sensors oV2640 camera sensor for 1600x1200 Digital Microphone Memory On-chip 8 MB PSRAM & 8 MB Flash Onboard SD Card Slot, supporting 32 GB FAT lnterface 1x UART, 1x I²C, 1x I²S, 1x SPI, 11x GPIOs (PWM), 9x ADC, 1x User LED, 1x Charge LED, 1x B2B Connector (with 2 additional GPIOs) 1x Reset button, 1x Boot button Dimensions 21 x 17.5 x 15 mm (with expansion board) Power Input voltage (Type-C): 5 V lnput voltage (BAT): 4.2 V Circuit operating Voltage (ready to operate): - Type-C: 5 V @ 38.3 mA - BAT: 3.8 V @ 43.2 mA (with expansion board) Webcam Web application: Type-C: - Average power consumption: 5 V/138 mA - Photo moment: 5 V/341 mA Battery: - Average power consumption: 3.8 V/154 mA - Photo moment: 3.8 V/304 mA Microphone recording & SD card writing: Type-C: - Average power consumption: 5 V/46.5 mA - Peak power consumption: 5 V/89.6 mA Battery: - Average power consumption: 3.8 V/54.4 mA - Peak power consumption: 3.8 V/108 mA Charging battery current: 100 mA Low Power Consumption Model (Supply Power: 3.8 V) Modem Sleep Model: ~44 mA Light Sleep Model: ~5 mA Deep Sleep Model: ~3 mA Wi-Fi Enabled Power Consumption Active Model: ~ 110 mA (with expansion board) BLE Enabled Power Consumption Active Model: ~ 102 mA (with expansion board) Lieferumfang 1x XIAO ESP32S3 1x Plug-in-Kamera-Sensorplatine 1x Antenne Downloads GitHub

Lesen (+) (–)

ESP32-S2-Saola-1M ist ein kleines ESP32-S2-basiertes Entwicklungsboard. Die meisten I/O-Pins sind zur einfachen Anbindung auf beiden Seiten bis zu den Stiftleisten herausgebrochen. Entwickler können Peripheriegeräte entweder mit Überbrückungskabeln verbinden oder ESP32-S2-Saola-1M auf einem Steckbrett montieren. ESP32-S2-Saola-1M ist mit dem ESP32-S2-WROOM-Modul ausgestattet, einem leistungsstarken, generischen Wi-Fi-MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es ist eine ideale Wahl für vielfältige Anwendungsszenarien rund um das Internet der Dinge (IoT), tragbare Elektronik und Smart Home. Die Platine verfügt über eine PCB-Antenne und einen 4 MB großen externen SPI-Flash. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte

Lesen (+) (–)

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte

Lesen (+) (–)

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen. Merkmale MCU ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz 128 KB ROM 320 KB SRAM 16 KB SRAM im RTC W-lan 802.11 b/g/n Bitrate: 802.11n bis zu 150 Mbit/s A-MPDU- und A-MSDU-Aggregation Unterstützung für 0,4 µs Schutzintervall Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz Hardware Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor 40-MHz-Quarzoszillator 4 MB SPI-Flash Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V Betriebstemperaturbereich: –40 ~ 85 °C Abmessungen: 18 × 31 × 3,3 mm Anwendungen Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch Generische IoT-Datenlogger mit geringem Stromverbrauch Kameras für Video-Streaming Over-the-Top-Geräte (OTT). USB-Geräte Spracherkennung Bilderkennung Mesh-Netzwerk Heimautomatisierung Smart-Home-Systemsteuerung Intelligentes Gebäude Industrielle Automatisierung Intelligente Landwirtschaft Audioanwendungen Anwendungen im Gesundheitswesen Wi-Fi-fähiges Spielzeug Tragbare Elektronik Einzelhandels- und Gastronomieanwendungen Intelligente POS-Geräte

Lesen (+) (–)

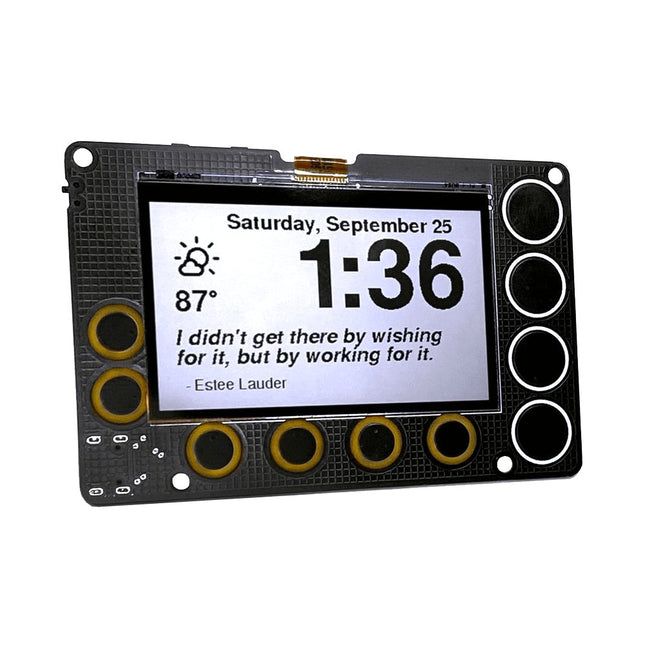

Ein stromsparendes, open source, 2,7-Zoll-IoT-Display, das mit einem ESP32-S2-Modul betrieben wird und über SHARPs Memory-in-Pixel (MiP)-Bildschirmtechnologie verfügt. Der Newt ist ein batteriebetriebenes, immer aktives, an der Wand montierbares Display, das online Wetter, Kalender, Sportergebnisse, To-Do-Listen, Zitate … eigentlich alles aus dem Internet abrufen kann! Es beinhaltet einen ESP32-S2-Mikrocontroller, den Sie mit Arduino, CircuitPython, MicroPython oder ESP-IDF Entwicklungsumgebung programmieren können. Es ist perfekt für Maker: Die Memory-in-Pixel (MiP)-Technologie von Sharp vermeidet die von E-Ink-Displays bekannten langsamen Aktualisierungszeiten Eine Echtzeituhr (RTC) wurde hinzugefügt, um Timer und Alarme zu unterstützen Der Newt wurde unter Berücksichtigung eines Batteriebetriebs entwickelt. Jede Komponente auf der Platine wurde aufgrund geringer Leistungsaufnahme ausgewählt. Newt wurde entwickelt, um 'unverkabelt' zu arbeiten, was bedeutet, dass es an Orten montiert werden kann, an denen ein Netzkabel unpraktisch wäre, z. B. eine Wand, ein Kühlschrank, ein Spiegel oder Whiteboard. Mit dem optionalen Ständer sind Schreibtische, Regale und Nachttische ebenfalls gute Aufstelloptionen. Newt ist Open Source und damit stehen alle Designdateien und Bibliotheken zur Verfügung um überprüft, verwendet oder abgeändert werden zu können. Dies sollte jedoch nicht erforderlich sein. Jeder Newt wird mit funktionierendem Code und folgenden Funktionen geliefert: Aktuelle Wetterdetails Stündliche und tägliche Wettervorhersage Alarm Zeitschaltuhr Inspirierende Zitate Vorhersage der Luftqualität Gewohnheitskalender Kurzzeit Timer (Pomodoro-Technik) Oblique Strategiekarten Um loszulegen, befolgen Sie nur die Anweisungen zur WLAN-Konfiguration. Es sind keine App-Downloads erforderlich. Leistungsbeschreibung Display Sharp Memory LCD-Anzeige Bildschirmgröße 2,7 Zoll Auflösung 240 x 400 Ruhestrom 30 µA Aktualisierungsrate Regelmäßige Bildschirmaktualisierung erforderlich Nein Eingabetasten 10 kapazitive Felder, 1 Druckknopf RTC inklusive Ja Lautsprecher inklusive Ja Spannungsversorgung USB Type-C Batterie im Lieferumfang enthalten Nein Programmiersprachen Arduino, CircuitPython, ESP IDF, MicroPython Abmessungen 91 x 61 x 9 mm Mikrocontroller Espressif ESP32-S2-WROVER Modul mit 4 MB Flash und 2 MB PSRAM Wi-Fi-fähig Unterstützt Arduino, MicroPython, CircuitPython und ESP-IDF Ruhestrom bis zu 25 μA Display 2,7 Zoll, 240 x 400 Pixel MiP-LCD Liefert kontrastreiche, hochauflösende Inhalte mit geringer Latenz und extrem niedrigem Stromverbrauch Der reflektierende Modus nutzt das Umgebungslicht und macht damit eine separate Hintergrundbeleuchtung unnötig Zeitmessung, Timer und Alarm RV-3028-C7 RTC Optimiert für extrem niedrigen Stromverbrauch (45 μA) Kann gleichzeitig einen periodischen Timer, einen Countdown-Timer und einen Alarm verwalten Hardware-Interrupt für Timer und Alarm 43 Byte nichtflüchtiger Benutzerspeicher, 2 Byte Benutzer-RAM Separater UNIX-Zeitzähler Summer Lautsprecher bzw. Summer mit Mini-Class-D-Verstärker am DAC-Ausgang A0 kann Töne oder Lo-Fi-Audioclips abspielen Benutzereingabe Netzschalter Zwei programmierbare Tasten für Reset und Boot 10 kapazitive Felder Power Newt ist für den Betrieb von ein bis zwei Monaten bis zum erneuten Ladevorgang mit einem 500mAh LiPo-Akku ausgelegt. Die genaue Laufzeit variiert. (Insbesondere reduziert starke Wi-Fi-Nutzung die Batterieladung schneller.) USB-Typ-C-Anschluss für Programmierung, Stromversorgung und Aufladen Spannungsregler mit niedrigem Ruhestromverbrauch (TOREX XC6220), der 1 A Strom ausgeben und mit nur bis zu 8 μA Eigenbedarf arbeiten kann. JST-Stecker für einen Lithium-Ionen-Akku Batterieladeregelschaltung (MCP73831) Anzeige für niedrigen Batteriestand (1 μA Ruhestrom) Software Newt-Hardware ist kompatibel mit Open-Source-Arduino-Bibliotheken für ESP32-S2, Adafruit GFX (Schriftarten), Adafruit Sharp Memory Display (Display Writing) und RTC RV-3028-C7 (RTC) Arduino-Bibliotheken und Beispielprogramme befinden sich in der Entwicklung und werden vor dem Start in unserem GitHub-Repository verfügbar sein CircuitPython-Bibliotheken und Registrierung stehen auf der Roadmap, mit der Entwicklung einer CircuitPython-Bibliothek für die RV-3028-Echtzeituhr als Hauptmeilenstein. Lieferumfang Phambili Newt – Komplett montiert mit vorinstallierter Firmware Lasergeschnittener Tischständer Mini-Magnetfüße Erforderliche Schrauben Support & Dokumentation Vollständige Gebrauchsanweisung (Auf Englisch) GitHub: Arduino-Bibliothek und Codebasis (Auf Englisch) GitHub: Board-Schaltpläne (Auf Englisch) Videos von Prototypen oder Demos (Aufgenommen auf dem „Hackaday“. Auf Englisch)

Lesen (+) (–)

Ulanzi TC001 ist eine LED-Pixeluhr bestehend aus 256 einzelnen adressierbaren RGB-LEDs (8x32) mit eingebautem Akku, Summer, Licht-, Temperatur- und Feuchtigkeitssensor. Der integrierte Akku bietet eine Laufzeit von bis zu 5 Stunden. Die WLAN-Verbindung zur Uhr erfolgt über einen ESP32-Chip. Ulanzi TC001 verwendet ein ESP32-WROOM-32D-Modul. Features Pixelisierte Nachrichtenanzeige Gleichzeitige Anzeige der Anzahl der Follower: Fanwachstum ist sofort sichtbar, geeignet für YouTube, Bilibili und Weibo. Pomodoro-Uhrendesign: Verwalten Sie Ihre eigene Zeit wissenschaftlicher. Entdecken Sie unbegrenzte Möglichkeiten: Mehrere Programme müssen über den Steuerungsserver installiert werden, um mehr Funktionen zu nutzen. Awtrix macht es besser: Der Awtrix-Simulator in der Firmware des TC001 simuliert eine Awtrix-Matrix und ermöglicht Ihnen die Steuerung der Uhr über einen Standard-Awtrix-Host. High-Tech und atemberaubendes Erscheinungsbild: Modellierung einer einfachen Atmosphäre, LED-Vollfarb-Pixelbildschirm mit besserer Bildgebung. Eingebauter 4400 mAh Akku mit bis zu 5 Stunden Akkulaufzeit. Technische Daten Anzahl der LEDs: 256 (8x32) Betriebsspannung: 3,7 V Leistung: 3 W Akkukapazität: 4400 mAh Schnittstelle: USB-C Abmessungen: 200,6 x 70,3 x 31,9 mm Gewicht: 283 g Lieferumfang Ulanzi TC001 Smart Pixel Clock USB-Kabel Manual Downloads Firmware

Lesen (+) (–)

ESP32-S3-EYE ist ein kleines KI-Entwicklungsboard. Es basiert auf dem ESP32-S3 SoC und ESP-WHO, dem KI-Entwicklungs-Framework von Espressif. Das ESP32-S3-EYE-Board besteht aus zwei Teilen: Die Hauptplatine (ESP32-S3-EYE-MB) verfügt über das ESP32-S3-WROOM-1-Modul, eine 2-Megapixel-Kamera, einen SD-Kartenslot, ein digitales Mikrofon, einen USB-Anschluss und Funktionstasten; und die Subplatine (ESP32-S3-EYE-SUB) enthält ein LCD-Display. Die Hauptplatine und die Subplatine sind über Stiftleisten miteinander verbunden. Der ESP32-S3-EYE bietet mit einem 8 MB Octal PSRAM und einem 8 MB Flash viel Speicherplatz. Es unterstützt auch die Bildübertragung über Wi-Fi und Debugging über einen Micro-USB-Anschluss. Technische Daten Kamera Die 2 MP-Kamera OV2640 bietet einen Betrachtungswinkel von 66,5° und eine maximale Auflösung von 1600x1200. Sie können die Auflösung beim Entwickeln von Anwendungen ändern. Modul-Power-LED Die LED (grün) leuchtet auf, wenn USB-Strom an die Platine angeschlossen ist. Wenn es nicht eingeschaltet ist, bedeutet dies, dass entweder keine USB-Stromversorgung erfolgt oder der 5 V bis 3,3 V LDO defekt ist. Die Software kann GPIO3 so konfigurieren, dass unterschiedliche LED-Status (ein/aus, blinkend) für unterschiedliche Zustände der Platine eingestellt werden. Hinweis: GPIO3 muss im Open-Drain-Modus eingerichtet werden. Das Hochziehen von GPIO3 kann dazu führen, dass die LED durchbrennt. Pin-Header Verbinden Sie die Buchsenleisten auf der Unterplatine. 5 V bis 3,3 V LDO Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang für das Modul umwandelt. Digitales Mikrofon Das digitale I²S-MEMS-Mikrofon verfügt über ein SNR von 61 dB und eine Empfindlichkeit von –26 dBFS und arbeitet bei 3,3 V. FPC-Anschluss Verbindet die Hauptplatine und die Subplatine. Funktionstaste Auf der Platine befinden sich sechs Funktionstasten. Benutzer können alle Funktionen nach Bedarf konfigurieren, mit Ausnahme der RST-Taste. ESP32-S3-WROOM-1 Das ESP32-S3-WROOM-1-Modul integriert die ESP32-S3R8-Chipvariante, die Wi-Fi- und Bluetooth 5 (LE)-Konnektivität sowie dedizierte Vektoranweisungen zur Beschleunigung der neuronalen Netzwerkberechnung und Signalverarbeitung bietet. Zusätzlich zum integrierten 8 MB Octal SPI PSRAM des SoC verfügt das Modul auch über 8 MB Flash, was einen schnellen Datenzugriff ermöglicht. Das ESP32-S3-WROOM-1U-Modul wird ebenfalls unterstützt. MicroSD-Slot Wird zum Einsetzen einer MicroSD-Karte zur Erweiterung der Speicherkapazität verwendet. 3,3 V bis 1,5 V LDO Leistungsregler, der eine 3,3-V-Versorgung in einen 1,5-V-Ausgang für die Kamera umwandelt. 3,3 V bis 2,8 V LDO Leistungsregler, der eine 3,3-V-Versorgung in einen 2,8-V-Ausgang für die Kamera umwandelt. USB-Anschluss Ein Micro-USB-Anschluss, der für die 5-V-Stromversorgung des Boards sowie für die Kommunikation mit dem Chip über GPIO19 und GPIO20 verwendet wird. Batterie-Lötpunkte Wird zum Löten eines Batteriesockels verwendet, um einen externen Li-Ionen-Akku anzuschließen, der als alternative Stromversorgung für die Platine dienen kann. Wenn Sie eine externe Batterie verwenden, stellen Sie sicher, dass diese über eine integrierte Schutzschaltung und Sicherung verfügt. Die empfohlenen Spezifikationen der Batterie: Kapazität >1000 mAh, Ausgangsspannung 3,7 V, Eingangsspannung 4,2 V – 5 V. Batterieladegerät-Chip 1 Ein lineares Li-Ionen-Akkuladegerät (ME4054BM5G-N) im ThinSOT-Gehäuse. Die Stromquelle zum Aufladen ist der USB-Anschluss. Rote Batterie-LED Wenn die USB-Stromversorgung an die Platine angeschlossen ist und kein Akku angeschlossen ist, blinkt die rote LED. Wenn ein Akku angeschlossen ist und geladen wird, leuchtet die rote LED. Wenn der Akku vollständig aufgeladen ist, schaltet er sich aus. Beschleunigungsmesser Dreiachsiger Beschleunigungsmesser (QMA7981) für Bildschirmdrehung usw.

Lesen (+) (–)

Das PROTO-Board wird als Core-Extensions-Funktion verwendet. Geeignet mit Arduino und ESP32

Lesen (+) (–)

Dieses ESP32 S3 7-Zoll-IPS 5-Punkt-kapazitives Touch-Display mit einer ultrahohen Auflösung von 1024 x 600 Pixel ist ideal für IoT-Anwendungen. Es ist ideal für Anwendungen wie die Heimautomation. Eine integrierte SD-Karte ermöglicht die Aufzeichnung/Wiedergabe gespeicherter Daten. Es gibt außerdem zwei Mabee/Grove-Anschlüsse, um verschiedene Sensoren an dieses Board anzuschließen und so im Handumdrehen persönliche Prototypenprojekte zu erstellen. Technische Daten Controller: ESP32-S3-WROOM-1, PCB-Antenne, 16 MB Flash, 8 MB PSRAM, ESP32-S3-WROOM-1-N16R8 Wireless: WLAN & Bluetooth 5.0 LCD: 7-Zoll-High-Lightness-IPS FPS: >30 Auflösung: 1024 x 600 LCD-Schnittstelle: RGB 565 Touchpanel: Kapazitiver 5-Punkt-Touch Touchpanel-Treiber: GT911 USB: Dual USB-C (einer für USB-zu-UART und einer für natives USB) UART-zu-UART-Chip: CP2104 Stromversorgung: USB-C 5,0 V (4,0 V ~ 5,25 V) Taste: Flash-Taste und Reset-Taste Mabee-Schnittstelle: 1x I²C, 1x GPIO MicroSD: Ja Arduino-Unterstützung: Ja Typ-C-Stromversorgung: Nicht unterstützt Betriebstemperatur: −40 bis +85°C Downloads Wiki GitHub ESP32-S3 Datasheet Screen touch coordinates calibration

Lesen (+) (–)

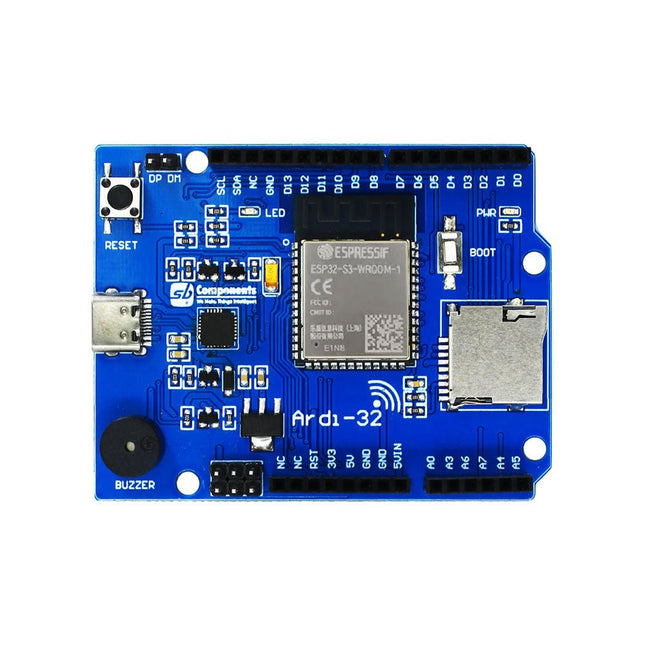

Ardi32 ist die ultimative Arduino Uno-Alternative voller leistungsstarker Spezifikationen und aufregender Funktionen im Arduino Uno-Formfaktor. Ardi32 wird mit dem neuesten ESP32-S3-WROOM-1 betrieben. Die integrierte Wi-Fi- und Bluetooth-Konnektivität macht das Board ideal für IoT-Projekte oder Projekte, die drahtlose Kommunikation erfordern. Features Angetrieben durch das leistungsstarke ESP32-S3-WROOM-1-Modul mit integrierter WLAN- und BLE-Unterstützung. Arduino Uno-Formfaktor, sodass Sie 3,3 V-kompatible Arduino-Shields anschließen können SD-Kartensteckplatz für Speicherung und Datenübertragung Die Möglichkeit einer USB-C-Schnittstelle zur Programmierung und zur Stromversorgungsplatine Boot- und Reset-Buttons stehen für den Betrieb in verschiedenen Modi zur Verfügung. Multifunktions-GPIO-Breakout mit Unterstützung für allgemeine E/A, UART, I²C, SPI, ADC und mehr. PWM-Funktionen. Multi-Tune-Summer, um dem Projekt einen Audioalarm hinzuzufügen Multiplattform-Unterstützung wie Arduino IDE, Espressif IDF und MicroPython/CircuitPython Verfügt über HID-Unterstützung, sodass das Gerät eine Maus oder Tastatur simulieren kann Technische Daten ESP32-S3-SoC-Serie mit Xtensa-Dual-Core-32-Bit-LX7-Mikroprozessor 4-GHz-WLAN (802.11 b/g/n) und Bluetooth 5 (LE) Flash bis zu 16 MB, PSRAM bis zu 8 MB Board-Versorgung 5 V und GPIO-Pins Betriebsspannung 3,3 V 22 Mehrzweck-GPIOs-Breakout im Arduino-Stil für einfache Peripherie- und Abschirmungsschnittstellen Unterstützung für I²C-, SPI- und UART-Kommunikationsprotokolle Plattformübergreifende Entwicklung und Unterstützung mehrerer Programmiersprachen

Lesen (+) (–)

Lo-Fi (ESP32 + LoRa-Kombination) ist die perfekte Lösung für alle, die eine drahtlose Kommunikation über große Entfernungen in einer Vielzahl von Anwendungen mit WiFi-Funktionen aufbauen möchten. LoRa bietet eine außergewöhnliche Reichweite und einfache Konnektivität und ermöglicht Ihnen die nahtlose Kommunikation mit Geräten in einer Entfernung von bis zu 5 m. Geräte bieten neben dem WLAN-Zugang eine effiziente und vertrauenswürdige Wahl für die drahtlose Kommunikation über große Entfernungen, um Internet-Clouds zu verbinden, die sich am besten für Internet-of-Things-Anwendungen eignen und Konnektivität in abgelegenen und anspruchsvollen Umgebungen ermöglichen. Funktionen Gerät mit leistungsstarkem ESP32 S3 WROOM-1, das über einen Xtensa Dual-Core-32-Bit-LX7-Mikroprozessor mit bis zu 240 MHz verfügt Integriertes WLAN & Bluetooth LE für drahtlose Konnektivität Typ-C-Schnittstelle für Programmierung/Stromversorgung 1,14-Zoll-TFT-Display für visuelle Interaktionen GPIO-Breakouts für den Anschluss zusätzlicher Peripheriegeräte Breadboard-kompatibel für einfache DIY-Breadboarding-Projekte 2 separate, vom Benutzer programmierbare Tasten sowie Reset- und Boot-Tasten 3,7-V-Lithiumbatterieanschluss für einen tragbaren Anwendungsfall mit integrierter Ladeoption Verwenden Sie das LoRa-Spreizspektrum der neuen Generation, um eine stabile Kommunikation sicherzustellen Für LoRa höhere Geschwindigkeit und eine größere Datenübertragungsreichweite von bis zu 5 km Anwendungen Internet der Dinge (IoT) Smart Home-Automatisierung Landwirtschaftliche Automatisierung Notfalldienste Umweltüberwachung Industrielle Automatisierung Technische Daten Mikrocontroller: ESP32 S3 WROOM-1 Drahtlose Schnittstelle: WiFi, BLE, LoRa Protokoll: 802.11b/g/n, Bluetooth 5.0 Speichergröße: 16 MB Flash, 384 kB ROM, 8 MB SRAM Versorgungsspannung: 5 V Betriebsspannung: 3,3 V Displaygröße: 1,14 Zoll Anzeigetyp: TFT Anzeigeauflösung: 135 x 240 Pixel Anzeigetreiber: ST7789V Anzeigedarstellung: RGB Anzeigefarbe: 4k/65k/252k Display-Leuchtdichte: 400 Cd/m² Betriebstemperatur: -20 bis 70°C Lagertemperatur: -30 bis 80°C LoRa-Modulspezifikationen: Trägerfrequenz (lizenzfreies ISM): 868 MHz Chip: Basierend auf dem SX1262 RF-Chip Reichweite: 5 km Sendeleistung: 22 dBm Empfangsempfindlichkeit: -147 dBm Datenrate: Bis zu 62,5 kbps Kommunikationsport: UART seriell Downloads Getting started guide Hardware design files Lieferumfang 1x Lo-Fi Board 1x Antenne (868 MHz)

Lesen (+) (–)

ESP32-C3-WROOM-02U ist ein universelles Wi-Fi- und Bluetooth LE-Modul. Die zahlreichen Peripheriegeräte und die hohe Leistung machen das Modul zu einer idealen Wahl für Smart Homes, Industrieautomatisierung, Gesundheitswesen, Unterhaltungselektronik, etc. ESP32-C3-WROOM-02U verfügt über ein externes SPI-Flash und ist mit einem Anschluss für eine externe Antenne ausgestattet. ESP32-C3-WROOM-02U kann bei einer Umgebungstemperatur von -40∼85°C betrieben werden und ist in den ESP32-C3 Chip integriert. ESP32-C3 hat einen 32-Bit RISC-V Single-Core-Prozessor. Er verfügt über eine Vielzahl von Peripheriegeräten wie UART, I²C, I²S, Fernbedienungsperipherie, LED-PWM-Controller, allgemeiner DMA-Controller, TWAI-Controller, USB Serial/JTAG-Controller, Temperatursensor, ADC, etc. Es umfasst auch SPI-, Dual SPI- und Quad SPI-Schnittstellen. Features Flash: 4 MB (Quad SPI) Abmessungen: 18,0 x 20,0 x 3,2 mm Downloads Datasheet

Lesen (+) (–)

Dies ist ein einfacher DIY-Bausatz mit dem ESP32-S3 3,5" Parallel TFT mit Touch (320x480) von Makerfabs und dem Mabee MLX90640-Modul, um die Temperatur zu überwachen und auf dem Bildschirm anzuzeigen oder auf einer SD-Karte zu speichern. Es ist ein cooles Tool für Schaltkreisprüfung und berührungslose Temperaturmessung. Features Basierend auf ESP32-S3, 3,5-Zoll-TFT mit kapazitivem Touch Automatische Überprüfung des höchsten Temperaturpunkts Temperaturgenauigkeit: <1°C Geeignet für Anwendungen wie die Temperaturprüfung beim Menschen oder das Debuggen elektronischer Platinen Alle Hardware & Software ist geöffnet, Benutzer können sie ändern und ändern. Fügen Sie weitere Funktionen hinzu, z. B. WLAN/Bluetooth-Datenübertragung. Downloads Default firmware New remote monitoring firmware Blog

Lesen (+) (–)

Das ESP32-S3-DevKitC-1 ist ein Entwicklungsboard der Einstiegsklasse, das mit dem ESP32-S3-WROOM-1U ausgestattet ist, einem universellen Wi-Fi + Bluetooth Low Energy MCU-Modul, das vollständige Wi-Fi- und Bluetooth Low Energy-Funktionen integriert. Die meisten E/A-Pins des Moduls sind auf die Stiftleisten auf beiden Seiten des Boards verteilt, um eine einfache Anbindung zu ermöglichen. Entwickler können entweder Peripheriegeräte mit Jumper-Drähten anschließen oder ESP32-S3-DevKitC-1 auf einem Breadboard montieren. Features Integriertes Modul: ESP32-S3-WROOM-1U-N8R8 Flash: 8 MB QD PSRAM: 8 MB OT SPI-Spannung: 3,3 V Technische Daten ESP32-S3-WROOM-1U ESP32-S3-WROOM-1U ist ein leistungsstarkes, generisches Wi-Fi + Bluetooth Low Energy MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es bietet Beschleunigung für neuronale Netzwerk-Computing- und Signalverarbeitungs-Workloads. ESP32-S3-WROOM-1U wird mit einem externen Antennenanschluss geliefert. 5 V bis 3,3 V LDO Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt. Pin-Header Alle verfügbaren GPIO-Pins (mit Ausnahme des SPI-Busses für Flash) sind zur einfachen Anbindung und Programmierung auf die Pin-Header auf der Platine verteilt. USB-zu-UART-Anschluss Ein Micro-USB-Anschluss, der für die Stromversorgung der Platine, für Flash-Anwendungen auf dem Chip sowie für die Kommunikation mit dem Chip über die integrierte USB-zu-UART-Brücke verwendet wird. Boot-Schaltfläche Herunterladen-Schaltfläche. Wenn Sie „Boot“ gedrückt halten und dann „Reset“ drücken, wird der Firmware-Download-Modus zum Herunterladen von Firmware über die serielle Schnittstelle gestartet. Reset-Taste Drücken Sie diese Taste, um das System neu zu starten. USB-Anschluss ESP32-S3 Full-Speed-USB-OTG-Schnittstelle, kompatibel mit der USB 1.1-Spezifikation. Die Schnittstelle wird zur Stromversorgung des Boards, zum Flashen von Anwendungen auf dem Chip, zur Kommunikation mit dem Chip über USB 1.1-Protokolle sowie zum JTAG-Debugging verwendet. USB-zu-UART-Brücke Ein einzelner USB-zu-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s. RGB-LED Adressierbare RGB-LED, gesteuert durch GPIO38. 3,3 V Power-On-LED Schaltet sich ein, wenn die USB-Stromversorgung an die Platine angeschlossen ist. Downloads Pinout

Lesen (+) (–)
