Müssen Sie Ihre eigenen UV-empfindlichen Flüssigkeiten (bis zu 550 nm) dosieren?
Lieferumfang
4x 5cc UV-blockierende Spritzenzylinder
4x Standard-Fit-Kolben (weiß)
4x High Viscosity Fit Kolben (rot)
4x Spitzenkappen
4x Endkappen
2x Luer-Kupplungen weiblich zu weiblich
Die Conductor 3-Tinte ist für den Druck sowohl starrer als auch flexibler Schaltkreise optimiert. Der Drucker trägt leitfähige Silbertinte auf, um die Leiterbahnen und Pads herzustellen, aus denen Ihre Leiterplatte besteht. Nach der thermischen Aushärtung ist die Tinte leitfähig und bereit zum Aufschmelzen.
Technische Daten
Die empfohlene Aushärtungstemperatur beträgt 5 Minuten lang 90°C und anschließend 20 Minuten lang 120°C (Temperatur gemessen an der Tintenoberfläche).
Kompatibel mit FR1, FR4 und flexiblen Substraten.
Für optimale Ergebnisse sofort nach dem Drucken aushärten.
Löten Sie mit Zinn-Wismut-Silber-Lötdraht und Flussmittel bei 180°C oder verwenden Sie ein voreingestelltes Profil für das Reflow-Löten.
Hinweis: Patronen müssen gekühlt aufbewahrt werden und haben eine Haltbarkeitsdauer von 12 Monaten.
Ein Set hochpräziser Bohrer, das die gängigsten Bohrergrößen abdeckt.
Einfach mit einem 2,5 mm Sechskantschlüssel (nicht im Lieferumfang enthalten) in den V-One-Bohrer einsetzen und mit dem Bohren beginnen.
Folgende Größen sind enthalten (jeweils 2 Stück):
0,70 mm
0,80 mm
0,90 mm
1,00 mm
1,60 mm
Wenn Sie Bauteile mit dem mitgelieferten Lötdraht von Hand löten, verwenden Sie unbedingt Flussmittel, um die Benetzung des Lötzinns zu fördern. Kein Lötdraht mehr vorhanden? Der Draht in unserem Geschäft wurde für beste Leistung mit der leitfähigen Tinte und Standardkupfer getestet.
Der „Hello World“-Schaltkreis ist der erste Schaltkreis, den Sie mit Ihrem V-One drucken. Haben mehr als eine Person Ihren V-One? Dann möchten Sie vielleicht mehr Hello World-Kits!
Das Hello World-Kit enthält:
6x grüne LEDs
3x 47k Widerstände
3x 180R Widerstände
3x 100k Widerstände
3x 4,7UF Kondensator
1x 555 Timer
1x 9V Batterie
Sind Sie auf der Suche nach Dosierspitzen für Materialien mit niedrigerer Viskosität? Dann sind diese Düsen genau das Richtige für Sie. Verwenden Sie sie nicht mit unserer Standardtinte oder Lötpaste ... dies führt zu einer schlechten Leistung.
Dieses Set enthält 4 extra feine Düsen mit einem Innendurchmesser von 0,100 mm (4 mil).
Wenn Sie die Auflösungsgrenzen des V-One erweitern möchten, helfen Ihnen diese Dosierspitzen bei der Umsetzung Ihrer experimentellen Projekte. Dieses Set enthält 4 extra feine Düsen mit einem Innendurchmesser von 0,150 mm (6 mil).
Verwenden Sie diese Düsen nicht mit Lötpaste! Es wird verstopfen!
Halten Sie den Druck mit einem Set von 4 Düsen (Innendurchmesser von 225 Mikrometer) aufrecht. Diese Metall-Dosierspitzen bieten eine hervorragende Auflösung und genaue Deposition von Tinte und Lötpaste.
Die Punk Console Schaltung ist ein fortgeschrittener Tutorial, um Sie mit dem V-One Bohrer vertraut zu machen. Lernen Sie, wie man eine doppelseitige Platine erstellt und durch das Drehen der Knöpfe Musik erzeugt!
Das Kit enthält:
2x grüne LEDs
8x 1k Widerstände
3x 0.01uF Kondensatoren
2x 500K Trimpots
1x 556 Timer
1x Piezo-Summer
1x 9V Batterie
1x 9V Batterieanschluss
Nieten und ein V-One Bohrer werden benötigt.
Diese Vorlagen sind Ihr Ausgangspunkt, wenn Sie ein Raspberry Pi HAT entwickeln.
Jedes Paket enthält sechs Vorlagen für Raspberry Pi B+.
Downloads
Gerber-Dateien
Verwenden Sie das richtige Werkzeug für den richtigen Job. Diese Stahlstifte werden verwendet, um die Nieten auf der Leiterplatte nach dem Bohren der Löcher zu pressen.
Sie wurden für optimale Leistung auf der Tinte konzipiert und stellen eine elektrische Verbindung zwischen den oberen und unteren Schichten Ihrer Leiterplatte sicher.
Erfahren Sie, wie Sie sie hier verwenden.
Verwenden Sie das richtige Werkzeug für die richtige Aufgabe. Diese Stahlstifte werden verwendet, um die Nieten auf der Leiterplatte nach dem Bohren der Löcher zu befestigen.
Sie wurden für eine optimale Leistung auf der Tinte entwickelt und stellen eine elektrische Verbindung zwischen den oberen und unteren Schichten Ihrer Leiterplatte sicher.
Erfahren Sie hier, wie Sie sie verwenden: hier.
Brauchen Sie einen Weg, um die oberen und unteren Schichten zu verbinden? Nieten sind der Schlüssel!
Nieten sind kleine Kupferröhrchen, die eine mechanische Verbindung zwischen der oberen und unteren Schicht herstellen. Wir haben festgestellt, dass Nieten der einfachste Weg sind, um Durchkontaktierungen zu erstellen. Stellen Sie sicher, dass Sie das entsprechende Nietenwerkzeug haben, wenn Sie keines haben!
Packung mit 200 Stück
Innendurchmesser - 0,4 mm
Kopfdurchmesser - 0,9 mm
Bohrergröße: 0,7 mm
Verwirrt, wie man sie benutzt? Schauen Sie sich unser Tutorial hier an.
Brauchen Sie eine Möglichkeit, um die oberen und unteren Schichten zu verbinden? Nieten sind der Schlüssel!
Nieten sind kleine Kupferrohre, die eine mechanische Verbindung zwischen der oberen und unteren Schicht herstellen. Wir haben festgestellt, dass Nieten der einfachste Weg sind, um Durchkontaktierungen zu erstellen. Vergessen Sie nicht, das entsprechende Nietwerkzeug zu besorgen, falls Sie keines haben!
Packung mit 200 Stück
Innendurchmesser - 1,0 mm
Kopfdurchmesser - 2,2 mm
Bohrergröße: 1,5 mm (oder 1,6 mm)
Sind Sie verwirrt darüber, wie man sie verwendet? Schauen Sie sich unser Tutorial hier an.
Um den V-One beim Bohren vor Beschädigungen zu schützen, montieren Sie dieses Stück FR1 auf dem beheizten Bett und klemmen Sie Ihr Substrat oben drauf.
Der V-One-Bohrer wird Ihr Substrat perforieren, aber diese Schicht nicht durchdringen, so dass Ihr beheiztes Bett intakt bleibt.
Nur eine ist enthalten, aber keine Sorge, die Opferschicht kann viele Male wiederverwendet werden.
T5 Partikelgröße. Kleinere Partikel bedeuten weniger Verstopfung und gleichmäßigeres Dosieren!
Genug davon, mehrere Schablonen zwischen den Leiterplatten-Iterationen zu bestellen?
Befestigen Sie einfach diese RoHS-Lötpastenkartusche am V-One und er wird Lötpaste auf die Pads Ihrer Leiterplatte auftragen. Lötpaste kann auf Ihre V-One gedruckten Platinen oder vorgefertigte Leiterplatten aufgetragen werden.
Partikelgröße: T5
Legierung: Sn42Bi57,6Ag0,4
Jede Kartusche druckt ungefähr 11.000 0603 Pads.
1 x 2 ml Kartusche
Verwenden Sie für die beste Leistung 225um oder 150um Düsen.
Fertig mit dem Drucken? Lassen Sie uns einige Komponenten hinzufügen! Verwenden Sie unbedingt das von Voltera empfohlene Lötdraht und reichlich Flussmittel, um eine starke Lötverbindung zu gewährleisten. Voltera hat es chemisch getestet, um mit ihrer Tinte am besten kompatibel zu sein.
Legierung: Sn42 Bi57 Ag1
Durchmesser: 1,0 mm
Flussmittel: 2%
Gewicht: 20 g
Empfohlene Temperatur:
RoHS-konform
Lötpastendosierung und Reflow in einem
Der Voltera V-One erstellt zweilagige Prototyp-Leiterplatten auf Ihrem Schreibtisch. Gerber-Dateien gehen rein, gedruckte Leiterplatten kommen raus. Der Dispenser trägt eine leitfähige Tinte auf Silberbasis auf und druckt Ihre Schaltung direkt vor Ihren Augen. Die Bestückung traditioneller und additiver Leiterplatten ist mit den Lotpastendosier- und Reflowfunktionen des V-One einfach. Montieren Sie einfach Ihre Platine auf dem Druckbett und importieren Sie Ihre Gerber-Datei in die Voltera-Software.
Keine Schablonen mehr erforderlich
Die Software von Voltera ist so konzipiert, dass sie leicht zu verstehen ist. Vom Importieren Ihrer Gerber-Dateien bis zum Drücken des Druckknopfes führt Sie die Software sicher durch jeden Schritt.
Kompatibel mit EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace, Upverter.
Der V-One Desktop-PCB-Drucker enthält alle Zubehörteile und Verbrauchsmaterialien, die Sie für den Start benötigen:
Verbrauchsmaterialen
1 Conductor 2 Kartusche
1 Lotpastenkartusche
10 2"x3" FR4-Substrate
6 3"x4" FR4-Substrate
10 2"x3" FR1-Substrate
6 3"x4" FR1-Substrate
25 230-Mikrometer-Einwegdüsen
1 Polierpad
1 Lötdrahtspule
1 Bohrerset
200 0,4 mm Nieten
200 1,0 mm Nieten
2 Nietwerkzeuge
1 Opferschicht
1 Hello World Starterkit
1 Punk Console Starterkit
Zubehör
2 Substratklemmen und Rändelschrauben
2 Spender mit Kappen
1 Sonde
1 Übung
1 Satz Schutzbrillen
1 Antistatische Voltera-Pinzette
Downloads
Specifications
V-One Software
User Manuals
Safety Datasheets
Technical Datasheets
Voltera CAM file for EAGLE
Substrates and Templates
Mehr Infos
Frequently Asked Questions
More from the Voltera community
Technische Daten
Druckspezifikationen
Mindestspurbreite
0,2 mm
Mindestpassivgröße
1005
Minimaler Pin-zu-Pin-Abstand (leitfähige Tinte)
0,8 mml
Mindestabstand zwischen den Pins (Lötpaste)
0,5 mml
Widerstand
12 mΩ/sq @ 70 um Höhe
Substratmaterial
FR4
Max. Plattenstärke
3 mm
Lötspezifikationen
Lötpastenlegierung
Sn42/Bi57.6/Ag0.4
Lötdrahtlegierung
SnBiAg1
Lötkolbentemperatur
180-210°C
Druckbett
Druckbereich
135 x 113,5 mm
Max. Heizbetttemperatur
240 °C
Rampenrate des beheizten Betts
~2°C/s
Abmessungen/Gewicht
Abmessungen
390 x 257 x 207 mm (L x W x H)
Gewicht
7 kg
Systemvoraussetzungen
Kompatible Betriebssysteme
Windows 7 oder höher, MacOS 10.11 oder höher
Kompatibles Dateiformat
Gerber
Verbindungstyp
Kabelgebundenes USB
Zertifizierung
EN 61326-1:2013
EMC-Anforderungen
IEC 61010-1
Sicherheitsanforderungen
CE-Kennzeichnung
Wird an den Voltera V-One-Druckern angebracht, die an europäische Kunden geliefert werden.
Entwickelt und hergestellt in Kanada.
Mehr technische Informationen
Quickstart
Explore Flexible Printed Electronics on the V-One
Voltera V-One Capabilities Reel
Voltera V-One PCB Printer Walkthrough
Unpacking the V-One
V-One: Solder Paste Dispensing and Reflow All-in-One
Voltera @ Stanford University's Bao Research Group: Robotic Skin and Stretchable Sensors
Voltera @ Princeton: The Future of Aerospace Innovation
Der V-One Drill enthält alles, was Sie benötigen, um sofort mit der Herstellung von doppelseitigen Platinen zu beginnen:
Bohrer-Set (0,7 mm, 0,8 mm, 0,9 mm, 1,0 mm, 1,6 mm)
Opferschicht (schwarzes FR1)
Kupferrivets (2 Größen, 200 Stück)
Sicherheitsbrille (klar)
Rivet-Werkzeuge (2 Größen)
Hey-Schlüssel
Außerdem enthalten
Netzteil (12 V, 25 W)
Netzkabel (1,8 m)
Netzteiladapter
Zip Ties (2 Stück)
4 lange Daumenschrauben (10 mm)
FR1-Substrate 2" x 3" (10 Stück)
FR1-Substrate 3" x 4" (6 Stück)
Zip Tie Mount
Das Pico-10DOF-IMU ist ein IMU-Sensor-Erweiterungsmodul, das speziell für Raspberry Pi Pico entwickelt wurde. Es enthält Sensoren wie Gyroskop, Beschleunigungsmesser, Magnetometer und Barozeptor und nutzt den I²C-Bus für die Kommunikation. In Kombination mit dem Raspberry Pi Pico können damit Umgebungsdaten wie Temperatur und Luftdruck erfasst oder ganz einfach ein Roboter gebaut werden, der Bewegungen, Gesten und Ausrichtung erkennt.
Merkmale
Standard-Raspberry-Pi-Pico-Header, unterstützt die Raspberry-Pi-Pico-Serie
Integriertes ICM20948 (3-Achsen-Gyroskop, 3-Achsen-Beschleunigungsmesser und 3-Achsen-Magnetometer) zur Erkennung von Bewegungsgesten, Ausrichtung und Magnetfeld
Integrierter Luftdrucksensor LPS22HB zur Messung des atmosphärischen Drucks der Umgebung
Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)
Spezifikationen
Betriebsspannung
5 V
Beschleunigungsmesser
Auflösung: 16 Bit Messbereich (konfigurierbar): ±2, ±4, ±8, ±16g Betriebsstrom: 68,9 uA
Gyroskop
Auflösung: 16 Bit Messbereich (konfigurierbar): ±250, ±500, ±1000, ±2000°/Sek Betriebsstrom: 1,23 mA
Magnetometer
Auflösung: 16 Bit Messbereich: ±4900µT Betriebsstrom: 90uA
Barozeptor Messbereich: 260 ~ 1260 hPa Messgenauigkeit (normale Temperatur): ±0,025 hPa Messgeschwindigkeit: 1Hz - 75Hz
Das hochauflösende kapazitive 10,1" Touch-Display von Waveshare ist ein universeller Touchscreen mit einer Auflösung von 1920 x 1200, der mit den meisten HDMI-Standardgeräten kompatibel ist. Es zeichnet sich durch ein dünnes und leichtes Design, eine robuste Hartglasabdeckung für Langlebigkeit, eine hervorragende Anzeigeleistung und ein reibungsloses Multi-Touch-Erlebnis aus. Darüber hinaus sorgt die integrierte Metallrückplatte für Stabilität und erleichtert Benutzern die Integration des Displays in All-in-One-Projekte.
Features
10,1-Zoll-IPS-Bildschirm mit 1920 x 1200 Pixeln
Kapazitive 10-Punkt-Berührung mit gehärteter Glasscheibe mit einer Härte von bis zu 6H
Vollständig laminierte Panel-Technologie für besseren Anzeigeeffekt
Bei Verwendung mit Raspberry Pi unterstützt es Raspberry Pi OS, Ubuntu, Kali und RetroPie
Als Computermonitor unterstützt er Windows 7 und höher.
OSD-Menü (kann zur Leistungssteuerung, Anpassung von Helligkeit/Lautstärke/Bilddrehung usw. verwendet werden)
HDMI-Audioausgang, integrierte 3,5-mm-Kopfhörerbuchse und hochwertige 4-Pin-Lautsprecher
Technische Daten
Display
10,1" IPS
Blickwinkel
178°
Auflösung
1920 x 1200 Pixel
Touchscreen-Bereich
217,2 x 135,6 mm
Abmessungen
239 x 147 mm
Farbraum
65% NTSC
Maximale Helligkeit
300 cd/m²
Kontrast
1000:1
Einstellung der Hintergrundbeleuchtung
Tastendimmung
Aktualisierungsrate
60 Hz
Display-Schnittstelle
Standard-HDMI
Stromversorgung
5 V (USB-C)
Maximaler Stromverbrauch
6 W
Lieferumfang
1x 10,1" hochauflösendes kapazitives Touch-Display (10.1EP-CAPLCD)
1x HDMI-Flachkabel (1 m)
1x USB-A-auf-USB-C-Kabel (1 m)
1x Micro-HDMI-Adapter
1x HDMI-Adapter
1x HDMI-auf-Micro-HDMI-Adapter
1x PH1,25 4-poliges auf Typ-A-Kabel
1x Kapazitiver Touch-Stift
1x 3-poliges Kabel
1x HDMI-Kabel 120 mm (2 Stück)
1x Reinigungstuch
1x 5 V/3A Netzteil (EU)
1x Schraubenset
Downloads
Wiki

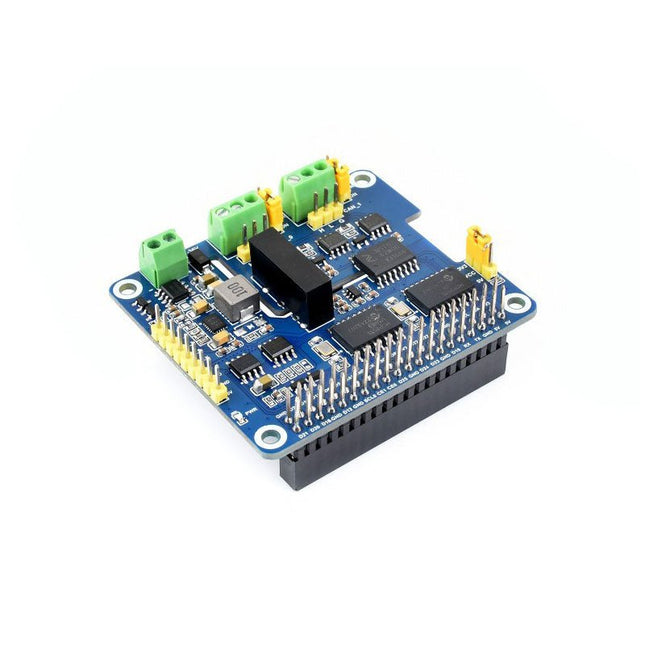

2-ch CAN HAT+ is an isolated expansion board for Raspberry Pi. It supports dual-channel CAN communication and features multi-protection circuits, wide voltage input, and more.
Features
Designed for Raspberry Pi
Standard HAT+ design, with onboard EEPROM chip.
Adopts MCP2515 and SN65HVD230 dual-chip solution, allowing 2-channel CAN communication.
Integrated power isolation, providing stable isolated voltage, requires no extra power supply for the isolated terminal.
Onboard digital isolation chip, signal isolation communication is safer, more stable, and better anti-interference.
Onboard SM24CANB (transient voltage suppressor), provides ESD protection and transient peak voltage protection.
Onboard voltage conversion circuit, select 3.3 V/5 V operating voltage by jumper.
Onboard 120 Ω terminal resistor, enable through the jumper cap.
Elicits the SPI control interface, for connecting with host control boards like STM32/Arduino.
Provides online supporting information manuals and demos.
Specifications
CAN controller
MCP2515
Control Bus
SPI
Power supply method
External power supply terminal or Raspberry Pi GPIO
Terminal voltage input
DC 7~36 V
Operating voltage
5 V
Logic level
3.3 V/5 V
Dimensions
65.0 x 56.5 mm
