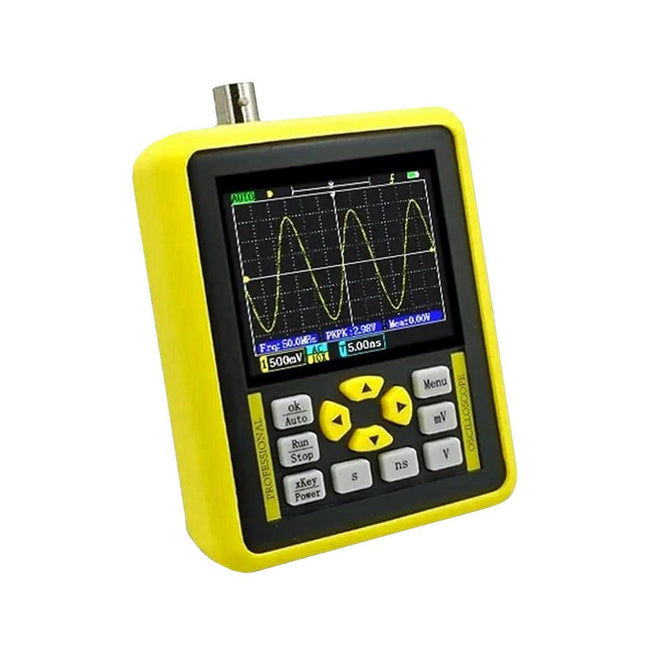

Das DSO1511G Oszilloskop mit fortschrittlicher ARM+FPGA Architektur bietet außergewöhnliche Leistung mit einer Bandbreite von 120 MHz und einer Abtastrate von 500 MSa/s und gewährleistet Präzision und Stabilität für Profis und Enthusiasten gleichermaßen. Seine Vielseitigkeit macht es ideal für die MCU-Fehlerbehebung, Fahrzeugreparaturen, Gerätediagnose, Heimwerkerelektronik, Netzteiltests und Wechselrichteranalyse. Das Gerät verfügt außerdem über einen integrierten Signalgenerator, der einstellbare Wellenformen mit einer Amplitude von 2,5 V, einem Frequenzbereich von 0-2 MHz und einer Genauigkeit von 0,1 Hz ausgeben kann. Features 120 MHz Bandbreite 500 MSa/s Abtastrate 2 MHz Signalgenerator 14 Messungen 10 mV vertikale Empfindlichkeit Videoausgabe FFT-Spektrum PC-Verbindung Technische Daten Bandbreite 120 MHz Abtastrate 500 MSa/s Display 2,4" Farb-TFT (320 x 240) Messungen 14 Typen Vertikale Präzision ±2 % Anstiegszeit <3ns Speichertiefe 128 KB Impedanz 1 MΩ Zeitbasis 5ns-10s Vertikale Empfindlichkeit 10 mV/div-10 V/div Max. Spannung ±40 V (x1)±400 V (x10) Trigger-Modus Auto/Normal/Single Triggertyp Rise/Fall Trigger-Level Manual/Auto Anzeigemodus YT/Roll Persistenz Keine/1s/∞ Wellenformen Sinus/Square/Triangle/Noise Frequenz 0-2 MHz Stromversorgung USB-C (5 V) Batterie 2500 mAh Lithiumbatterie Abmessungen 107 x 72 x 32 mm Gewicht 166 g Lieferumfang 1x DSO1511G Oszilloskop 1x P6100 Prüfspitze 1x Videokabel 1x USB-Kabel 1x Ringförmiger Ständer 1x Aufbewahrungstasche 1x Manual Downloads Manual

Lesen (+) (–)

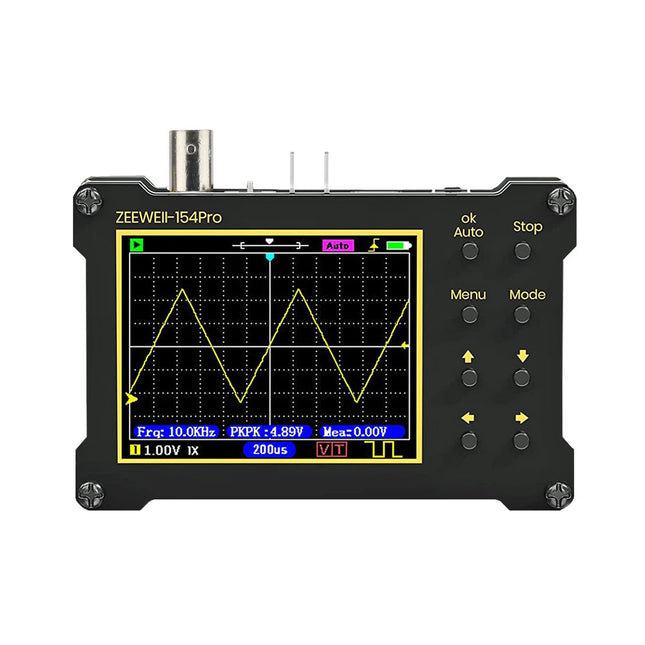

Das DSO154Pro mit fortschrittlicher ARM+FPGA-Architektur ist ein tragbares Oszilloskop mit einer Bandbreite von 18 MHz und einer Abtastrate von 40 MSa/s. Es verfügt über einen integrierten Signalgenerator, der einstellbare Wellenformen mit einer Amplitude von 3 V und einem Frequenzbereich von 0-500 kHz ausgeben kann. Features 18 MHz Bandbreite 40 MSa/s Abtastrate 500 kHz Signalgenerator 2,4" Display 14 Messparameter Automatische Anpassung Prüfspitzenunterstützung: X1, X10, X100 Automatische Abschaltung Technische Daten Bandbreite 18 MHz Abtastrate 40 MSa/s Display 2,4" Farb-TFT (320 x 240) Messungen 14 Typen Vertikale Präzision ±2% Anstiegszeit <3ns Speichertiefe 16 KB Impedanz 1 MΩ Zeitbasis 50ns-10s Vertikale Empfindlichkeit 20 mV/div-10 V/div Max. Spannung ±40 V (x1)±400 V (x10) Trigger-Modus Auto/Normal/Single Triggertyp Rise/Fall Trigger-Level Manual/Auto Anzeigemodus YT/Roll Persistenz Keine/1s/∞ Wellenformen Sinus/Square/Triangle/Noise Frequenz 0-500 KHz Stromversorgung USB-C (5 V) Batterie 1000 mAh Lithiumbatterie Abmessungen 87 x 58 x 18 mm Gewicht 80 g Lieferumfang 1x DSO154Pro Oszilloskop 1x P6100 Prüfspitze 1x USB-Kabel 1x Ringförmige Halterung 1x Manual

Lesen (+) (–)

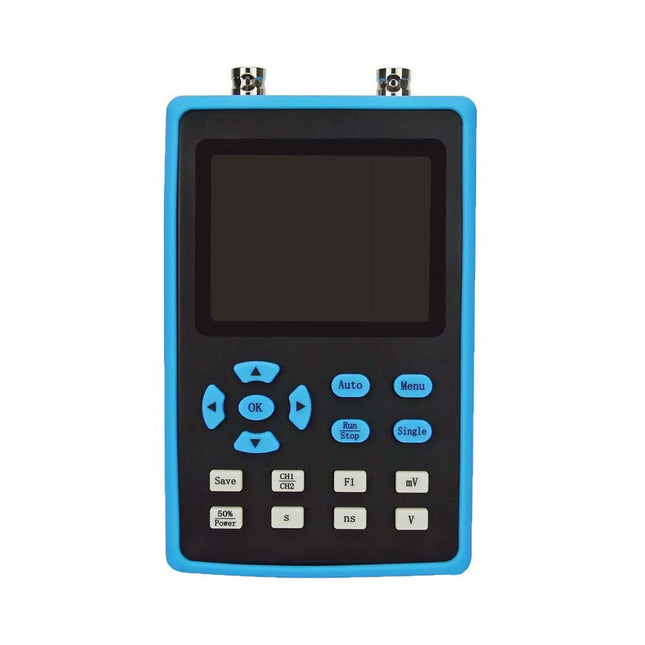

Das Zweikanal-Oszilloskop DSO2512G mit fortschrittlicher ARM+FPGA-Architektur bietet außergewöhnliche Leistung mit einer Bandbreite von 120 MHz und einer Abtastrate von 500 MSa/s und gewährleistet Präzision und Stabilität für Profis und Enthusiasten gleichermaßen. Seine Vielseitigkeit macht es ideal für die MCU-Fehlerbehebung, Fahrzeugreparaturen, Gerätediagnose, Heimwerkerelektronik, Netzteiltests und Wechselrichteranalyse. Das Gerät verfügt außerdem über einen integrierten Signalgenerator, der einstellbare Wellenformen mit einer Amplitude von 2,5 V, einem Frequenzbereich von 0-10 MHz (oder 0-2 MHz) und einer Genauigkeit von 0,1 Hz ausgeben kann. Features 120 MHz Bandbreite 500 MSa/s Abtastrate 10 MHz Signalgenerator 2,8" Display XY-Modus Videoausgabe Einzelner Auslöser 10 mV Empfindlichkeit FFT-Spektrum Technische Daten Kanäle 2 Bandbreite 120 MHz Abtastrate 500 MSa/s Display 2,8" Farb-TFT (320 x 240) Messungen 14 Typen Vertikale Präzision ±2% Anstiegszeit <3ns Speichertiefe 128 KB Impedanz 1 MΩ Zeitbasis 5ns-10s Vertikale Empfindlichkeit 10 mV/div-10 V/div Max. Spannung ±40 V (x1)±400 V (x10) Trigger-Modus Auto/Normal/Single Triggertyp Rise/Fall Trigger-Level Manual/Auto Anzeigemodus YT/Roll Persistenz Keine/1s/∞ Wellenformen Sinus/Square/Triangle/Noise Frequenz 0-10 MHz (sin)0-2 MHz (andere) Stromversorgung USB-C (5 V) Batterie 4000 mAh Lithiumbatterie Abmessungen 137 x 82 x 38 mm Gewicht 286 g Lieferumfang 1x DSO2512G Oszilloskop 2x P6100 Prüfspitzen 1x Videokabel 1x USB-Kabel 1x Ringförmiger Ständer 1x Aufbewahrungstasche 1x Manual Downloads Manual

Lesen (+) (–)

Das DSO3D12 ist ein tragbares Zweikanal-Oszilloskop mit einem hochauflösenden 3,2"-Display und einer Bandbreite von 120 MHz, vollgepackt mit leistungsstarken Funktionen. Es ist ein hochpräzises True-RMS-Multimeter integriert, das eine schnelle Softwarekalibrierung unterstützt. Bei der Messung von Niederspannung, Widerstand oder Durchgang können sowohl die Oszilloskop- als auch die Multimeterfunktion gleichzeitig verwendet werden. Der integrierte Wellenformgenerator kann verschiedene Wellenformen ausgeben, darunter Sinus-, Rechteck- und Dreieckwellen. Die Spannungsamplitude beträgt 2,5 V, die Frequenz ist von 0 bis 2 MHz einstellbar und das Rechteckwellen-Tastverhältnis kann von 1% bis 99% eingestellt werden. Durch den Einsatz von MCU- und FPGA-Chips gewährleistet der DSO3D12 eine schnelle Signalerfassung und schnelle Datenverarbeitung und sorgt so für ein reibungsloses Benutzererlebnis mit einer Fülle von Funktionen. Der DSO3D12 wird häufig in verschiedenen Anwendungen eingesetzt, darunter: Grundlegende Forschung und Entwicklung Chip-Debugging Autoreparatur und -wartung Reparatur von Haushaltsgeräten DIY-Debugging Funkamateuraktivitäten Schaltnetzteile Frequenzumrichter Schweißmaschinen Bus-Wellenformanalyse Kristallwellenformanalyse Features Bildschirm: 3,2" HD-Farbdisplay Halterung: Zusammenklappbarer Ständer Tastentyp: Weiche Silikontasten Laden: USB-C/5 V Eingebauter Akku für ca. 6 Betriebsstunden Abmessungen: 145 x 86 x 33 mm Gewicht: 266 g Technische Daten (Oszilloskop) Kanäle 2 Bandbreite 120 MHz (nur CH1)60 MHz (CH1+CH2) Abtastrate 250 MSa/s Äquivalente Probenahme 500 Mio. Anstiegszeit <3ns Speicher 128 KB Impedanz 1 MΩ Zeitbasis 5ns – 10s Spitzenspannung ±400 V (10x) Trigger-Modus Auto/Normal/Single Trigertyp Rise/Fall Triger-Level Manuell/Auto Triger-Quelle CH1/CH2 Anzeigemodus YT/XY/Roll Persistenz Keine/1s/∞ Kopplung AC/DC Automatischer Modus OneKey automatisch/Vollautomatisch Empfindlichkeit X1: 10 mV/Teil ~ 10 V/TeilX10: 100 mV/Teil ~ 100 V/Teil Elemente messen 14 Typen DC-Offset ±2% XY-Modus Ja Screenshot Ja Frequenz ±0,01% Zoom-Modus Ja FFT Ja Generatorwelle Sinus/Quadrat/Dreieck Generatorspannung 2,5 V ±0,05 Generatorfrequenz 1 Hz~2 MHz Technische Daten (Multimeter) Funktion Bereich Genauigkeit Gleichspannung 600 mV/6,00 V/60,0 V/600 V/750 V ±(0,5% +3) Wechselspannung 600 mV/6,00 V/60,0 V/600 V ±(1% +3) Gleichstrom 600 mA/10 A ±(2% +5) Wechselstrom 600 mA/10 A ±(3% +5) Widerstand 600,0 Ω ±(1,5% +3) 6.000 kΩ/60,00 kΩ/600,0 kΩ ±(1% +3) 6.000 MΩ ±(1,5% +5) 60,00 MΩ ±(3% +3) Kapazität 60,00 nF/600,0 nF/6,000 μF ±(10% +5) 60,00 μF/600,0 μF ±(15% +5) Diode 0,0~3,3 V, Anzeige „OL“ über 3,3 V Kontinuität Sound bei 50 Ω und darunter Lieferumfang 1x DSO3D12 Oszilloskop 2x P6100 Oszilloskop-Tastköpfe 2x Messleitungen 1x USB-C Ladekabel 1x Manual Downloads Manual
