Mit diesem Kit können Sie alle im Buch "Mastering the Arduino Uno R4" beschriebenen Projekte bauen. Es enthält mehrere LEDs, Sensoren, Aktoren und andere Komponenten. Der Zweck des Kits besteht darin, einen schnellen Einstieg in die Hardware- und Softwareaspekte von Projekten zu ermöglichen, die rund um das Arduino-Uno-Mikrocontrollersystem entwickelt wurden. Lieferumfang 1x RFID-Reader-Modul 1x DS1302 Uhrenmodul 1x 5 V Schrittmotor 1x "2003" Schrittmotor-Antriebsplatine 5x grüne LED 5x gelbe LED 5x rote LED 2x Wippschalter 1x Flammensensor 1x LM35 Sensormodul 1x Infrarotempfänger 3x lichtabhängige Widerstände (LDRs) 1x IR-Fernbedienung 1x Steckbrett 4x Taster (mit vier Kappen) 1x Summer 1x Piezo-Echolot 1x einstellbarer Widerstand (Potentiometer) 1x 74HC595 Schieberegister 1x 7-Segment-Anzeige 1x 4-stellige 7-Segment-Anzeige 1x 8x8 Dot-Matrix-Display 1x 1602 / I²C LCD-Modul 1x DHT11 Temperatur- und Feuchtigkeitsmodul 1x Relaismodul 1x Soundmodul 10x Dupont-Kabel (20 cm) 20x Breadboard-Kabel (15 cm) 1x Wassersensor 1x PS2-Joystick 5x 1 kOhm Widerstand 5x 10 kOhm Widerstand 5x 220-Ohm-Widerstand 1x 4x4 Tastaturmodul 1x 9-g-Servo (25 cm) 1x RFID-Karte 1x RGB-Modul 2x Überbrückungskappe 1x 0,1 Zoll Abstandsstift 1x 9-V-Batterie-DC-Buchse Nicht enthalten Mastering the Arduino Uno R4 (Buch) Arduino Uno R3/R4 (Board)

Lesen (+) (–)

Dieses CAN-Modul basiert auf dem CAN-Bus-Controller MCP2515 und dem CAN-Transceiver TJA1050. Mit diesem Modul können Sie einfach jedes CAN-Bus-Gerät über die SPI-Schnittstelle mit Ihrer MCU steuern, wie z. B. Arduino Uno und viele andere. Features Unterstützt CAN V2.0B Kommunikationsrate bis zu 1 MB/s Betriebsspannung: 5 V Arbeitsstrom: 5 mA Schnittstelle: SPI Downloads MCP2515 Datasheet TJA1050 Datasheet

Lesen (+) (–)

Verwenden Sie Ihren Raspberry Pi mit LTE Cat-4 4G/3G/2G Kommunikation & GNSS Positionierung, für Ferndatenübertragung/Telefon/SMS, geeignet für Fernüberwachung/Alarmierung. Dieser 4G Hut basiert auf dem Maduino Zero 4G LTE, jedoch ohne Controller. Er muss mit dem Raspberry Pi (2x20 Stecker und USB) funktionieren. Der Raspberry kommuniziert mit diesem HAT mit einfachen AT-Befehlen (über die TX/RX Pins im 2X20-Anschluss) für einfache Steuerungen, wie SMS/Phone/GNSS; mit dem USB-Anschluss und dem richtigen Linux-Treiber installiert, fungiert der 4G-Hut als 4G-Netzwerkadapter, der auf das Internet zugreifen und Daten mit dem 4G-Protokoll übertragen kann. Im Vergleich zu einem normalen USB 4G Dongle hat dieser Raspberry Pi 4G Hat die folgenden Vorteile: Onboard Audio Codec, damit Sie direkt mit Ihrem RPI kommunizieren können, oder Auto-Broadcasting mit einem Lautsprecher Hardware-UART-Kommunikation, Hardware-Steuerung der Stromversorgung (durch 2s-Impuls von PI GPIO oder POWERKEY-Taste), Hardware-Steuerung des Flugmodus Dual LTE 4G Antenne, plus GPS Antenne Merkmale LTE Cat-4, mit Uplink-Rate 50 Mbps und Downlink-Rate 150 Mbps GNSS-Positionierung Audio-Treiber NAU8810 Unterstützt Einwahl, Telefon, SMS, TCP, UDP, DTMF, HTTP, FTP und so weiter Unterstützt GPS, BeiDou, Glonass, LBS-Basisstation Positionierung SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten Integrierte Audiobuchse und Audiodecoder für Telefonanrufe 2x LED-Anzeigen, einfach zu überwachen den Arbeitsstatus Unterstützt SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT Lieferumfang  1x 4G LTE Hat für Raspberry Pi 1x GPS antenna 2x 4G LTE antenna 2x Standoff Downloads GitHub

Lesen (+) (–)

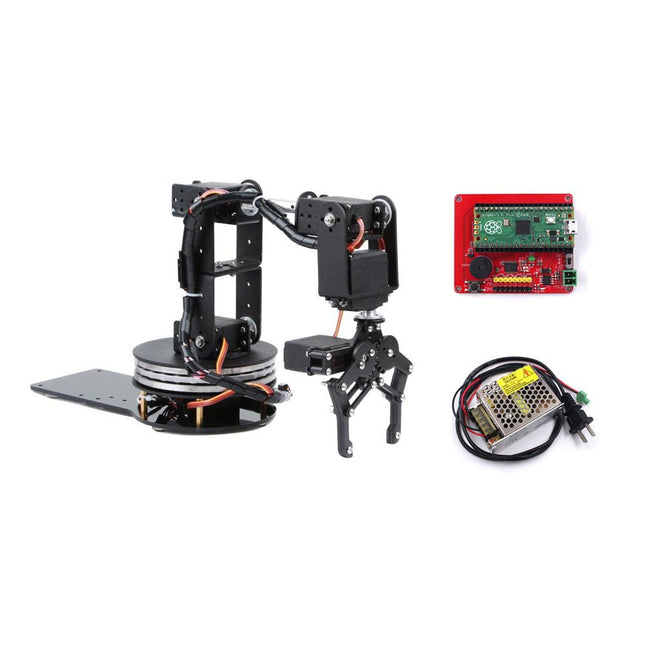

Der Raspberry Pi Pico ist eine großartige Lösung für die Steuerung von Servos. Mit der Hardware-PIO kann der Pico die Servos per Hardware steuern, ohne die Verwendung von Zeiten/Interrupts und die Nutzung der MCU zu begrenzen. Die Ansteuerung der sechs Servos in diesem Roboterarm beansprucht nur sehr wenig MCU-Kapazität, so dass die MCU problemlos mit anderen Aufgaben betraut werden kann. Dieser 6 DOF-Roboterarm ist ein praktisches Werkzeug zum Lehren und Lernen von Robotik und Pico-Nutzung. Es gibt fünf MG996 (vier werden in der Baugruppe und einer als Reserve benötigt) und drei 25-kg-Servos (zwei werden in der Baugruppe und einer als Reserve benötigt). Beachten Sie, dass der Winkel der Servos von 0° bis 180° reicht. Alle Servos müssen vor dem Zusammenbau auf 90° voreingestellt werden (mit logisch hohem Tastverhältnis von 1,5 ms), um Schäden an den Servos während der Bewegung zu vermeiden. Dieses Produkt enthält alle notwendigen Teile, um einen Roboterarm auf Basis von Pico und Micropython zu erstellen. Lieferumfang 1 x Raspberry Pi Pico 1 x Raspberry Pi Pico Servo-Treiber 1 x Satz "6 DOF Roboterarm" 1 x 5 V/5 A Stromversorgung 2 x Ersatz-Servo Downloads GitHub Wiki Anleitung Zusammenbau Video

Lesen (+) (–)

Verwenden Sie Schallwellen, um Proben wie Wasser, Ameisen oder winzige elektrische Bauteile in der Luft zu halten. Diese Technologie war bisher auf einige wenige Forschungslabors beschränkt, aber jetzt können Sie sie auch zu Hause einsetzen. Lieferumfang 76x 10 mm 40 kHz Wandler 1x Arduino Nano 1x L298N Doppelmotor-Antriebsplatine 1x Netzschalter 1x DC-Adapter 9 V 1x Überbrückungsdrähte 6x schwarzes und rotes Kabel Einige freiliegende Drähte 1x 3D-gedruckter TinyLev Downloads Anleitungen Wissenschaftliche Informationen

Lesen (+) (–)

Dies ist ein Lötset für Einsteiger zum Erlernen des Lötens. Nach 1-2 Stunden Löt- und Montagezeit und einfachen Schritten zum Festlegen des WLAN-Namens/Passworts mit einem Telefon erhalten Sie: Eine Echtzeituhr, die die Welt in Echtzeit über das Netzwerk-Timing-Protokoll erhält. Sie können Ihre lokale Zeitzone einfach einstellen Ein Wecker mit lautem Geräusch Ein Online-Weltwettervorhersager für die lokale Temperatur/das lokale Wetter. Sie können Ihre Adresse/Städte ganz einfach ändern/ändern, ohne dass eine Neuprogrammierung erforderlich ist Um die Lötschwierigkeiten zu verringern, wurden alle SMD-Teile gelötet. Sie müssen nur die THT-Teile löten, dann das WLAN-Netzwerk mit einem Telefon einrichten und schließlich den Strom einschalten, um den Erfolg zu genießen. Lieferumfang Hauptplatine des ESP32 SmartClock-Kits Reihe von Kondensatoren und Widerständen/Anschlüssen Buntes LCD-Modul Lipo-Akku Acrylplatten Muttern und Schrauben Downloads Benutzerhandbuch Quellcode auf GitHub

Lesen (+) (–)

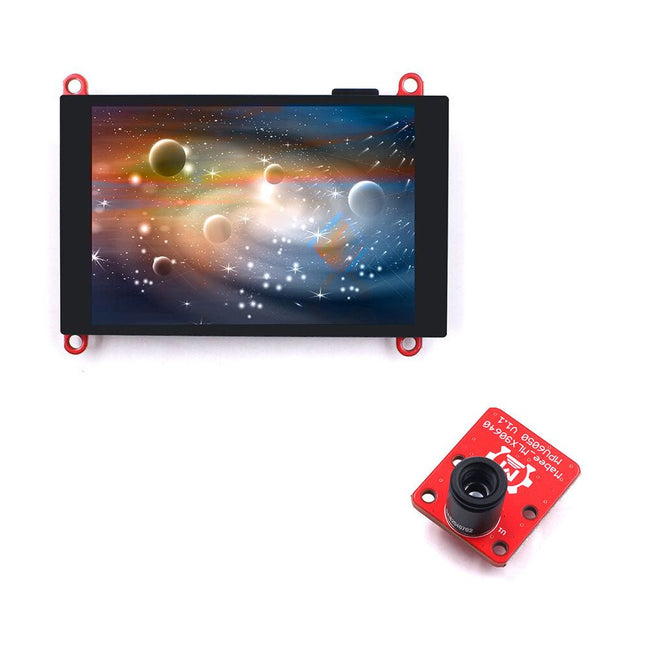

Dies ist ein einfacher DIY-Bausatz mit dem ESP32-S3 3,5" Parallel TFT mit Touch (320x480) von Makerfabs und dem Mabee MLX90640-Modul, um die Temperatur zu überwachen und auf dem Bildschirm anzuzeigen oder auf einer SD-Karte zu speichern. Es ist ein cooles Tool für Schaltkreisprüfung und berührungslose Temperaturmessung. Features Basierend auf ESP32-S3, 3,5-Zoll-TFT mit kapazitivem Touch Automatische Überprüfung des höchsten Temperaturpunkts Temperaturgenauigkeit: <1°C Geeignet für Anwendungen wie die Temperaturprüfung beim Menschen oder das Debuggen elektronischer Platinen Alle Hardware & Software ist geöffnet, Benutzer können sie ändern und ändern. Fügen Sie weitere Funktionen hinzu, z. B. WLAN/Bluetooth-Datenübertragung. Downloads Default firmware New remote monitoring firmware Blog

Lesen (+) (–)

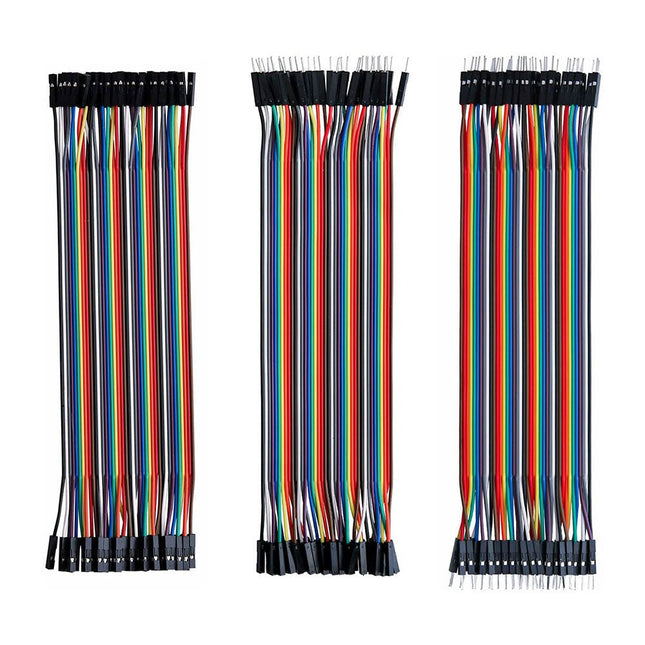

Mit diesen Jumperdrähten (Länge: 20 cm) können Sie einen Raspberry Pi oder einen Arduino mit Breadboards verbinden. Jedes Kabel besteht aus 40 einzelnen Drähten/Stiften, die auch getrennt werden können. Lieferumfang  1x 40-polige Buchse auf Buchse 1x 40-poliger Stecker auf Stecker 1x 40-polig Stecker auf Buchse

Lesen (+) (–)

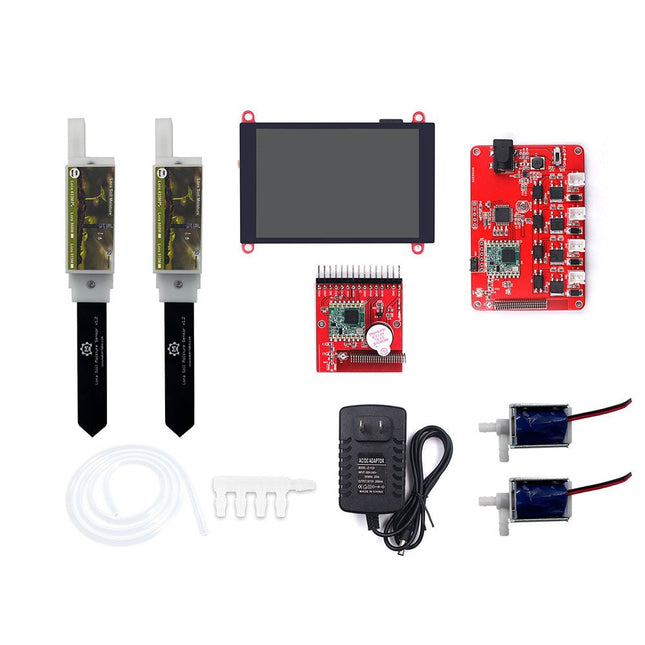

Dieses Kit basiert auf ESP32 und LoRa. Das ESP32 3,5-Zoll-Display ist die Konsole für das System, es empfängt die LoRa-Nachricht von LoRa-Feuchtigkeitssensoren (unterstützt bis zu 8 Sensoren in der Standard-Firmware). Es sendet Steuerbefehle an LoRa 4-Kanal-MOSFET (2 4-Kanal-MOSFET unterstützt, mit insgesamt 8 Kanälen), um die angeschlossenen Ventile zu öffnen/schließen und somit die Bewässerung für mehrere Punkte zu steuern. Merkmale Einsatzbereit: Firmware sind für alle Module vor der Auslieferung vorprogrammiert, der Benutzer kann sie nur einschalten und die ID auf der Konsole einstellen, und beginnen zu verwenden. Geeignet für Nicht-Programmierer, in 3 Minuten zu erstellen eingereicht Anwendung. Mit Lora drahtlose Verbindung: Der Überwachungs- und Kontrollbereich kann bis zu einigen Kilometern betragen, geeignet für Garten/Kleinbauernhof.Bodenfeuchtesensor mit guter Korrosionsbeständigkeit, kann mindestens ein halbes Jahr mit 2 AAA-Batterien verwendet werden. Einfach zu installieren: Im Vergleich zu billigen Lösung mit Drähten, die schwer in Dateien Anwendung zu implementieren ist, gibt die Verbindung Drähte nicht benötigt, die gesamte Installation sauber und einfach; Die Ventile können Lora MOSFET leicht angeschlossen werden. Hardware & Software offen: Lora & FreeRTOS zu studieren. Die ESP32-Display-Konsole/Lora-Bodenfeuchtesensor/LoRa MOSFE sind alle mit Arduino programmiert. Für Programmierer/Ingenieure, die weitere spezialisierte Anwendungen entwickeln können. Basierend auf ESP32, mit WiFi-Verbindung, kann die Konsole auch auf das Internet zugreifen, die Schaffung viel mehr Anwendungen, einschließlich der Feuchtigkeitsdaten Aktualisierung an das Internet für die Fernüberwachung, und die Fernbedienung mit MQTT. Lieferumfang 1x ESP32 3.5" Display (ohne Kamera) 1x Lora Erweiterung für ESP32 Display 2x Lora Feuchtigkeits-Sensor 1x Lora 4-Kanal MOSFET 1x 12 V Stromversorgung Wasserleitung (5 m) 1x 1-Eingang & 4-Ausgang Pipe Joint Downloads Instructable: Soil Monitoring & Irrigation with LoRa GitHub

Lesen (+) (–)

Merkmale NFC-Chipmaterial: PET + Ätzantenne Chip: NTAG216 (kompatibel mit allen NFC-Telefonen) Frequenz: 13,56 MHz (Hochfrequenz) Lesezeit: 1 - 2 ms Speicherkapazität: 888 Byte Lese- und Schreibvorgänge: > 100.000 Mal Leseabstand: 0 - 5 mm Datenaufbewahrung: > 10 Jahre NFC-Chipgröße: Durchmesser 30 mm Berührungslos, keine Reibung, geringe Ausfallrate, geringe Wartungskosten Leserate, Verifizierungsgeschwindigkeit, die effektiv Zeit sparen und die Effizienz verbessern kann Wasserdicht, staubdicht, vibrationshemmend Keine Stromversorgung mit Antenne, eingebetteter Verschlüsselungssteuerungslogik und Kommunikationslogikschaltung Inbegriffen 1x NFC-Sticker (6-Farben-Set)

Lesen (+) (–)

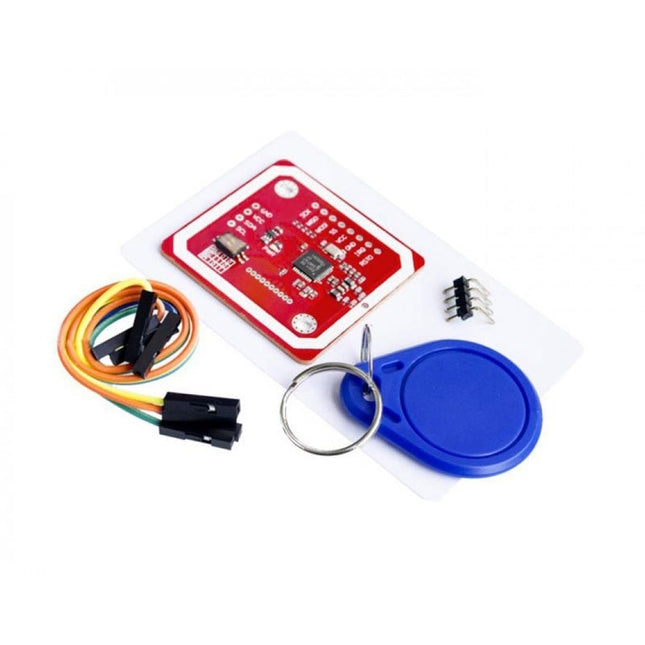

NFC ist in den letzten Jahren zu einer beliebten Technologie geworden. Fast alle High-End-Handys auf dem Markt unterstützen NFC. Bei der Nahfeldkommunikation (NFC) handelt es sich um eine Reihe von Standards für Smartphones und ähnliche Geräte, die eine Funkverbindung untereinander herstellen, indem sie berührt oder in eine unmittelbare Nähe gebracht werden, in der Regel nicht mehr als ein paar Zentimeter. Dieses Modul basiert auf NXP PN532. NXP PN532 ist sehr beliebt im NFC-Bereich. Makerfabs hat dieses Modul auf der Grundlage des offiziellen Dokuments entwickelt. Eine Bibliothek für dieses Modul ist verfügbar. Merkmale Kleine Abmessungen und einfach in Ihr Projekt einzubauen Unterstützung von I²C, SPI und HSU (High-Speed UART), einfacher Wechsel zwischen diesen Modi Unterstützt RFID-Lesen und -Schreiben, P2P-Kommunikation mit Peers, NFC mit Android-Handy Bis zu 5~7 cm Leseabstand On-board Level Shifter, Standard 5 V TTL für I²C und UART, 3.3 V TTL SPI Arduino-kompatibel, Plugin und Play mit unserem Shield RFID Leser/Schreiber unterstützt Mifare 1k, 4k, Ultralight und DESFire Karten ISO/IEC 14443-4-Karten wie CD97BX, CD light, Desfire, P5CN072 (SMX) Innovision Jewel-Karten wie IRT5001-Karten FeliCa-Karten wie RCS_860 und RCS_854 Downloads Usage NFC Library

Lesen (+) (–)

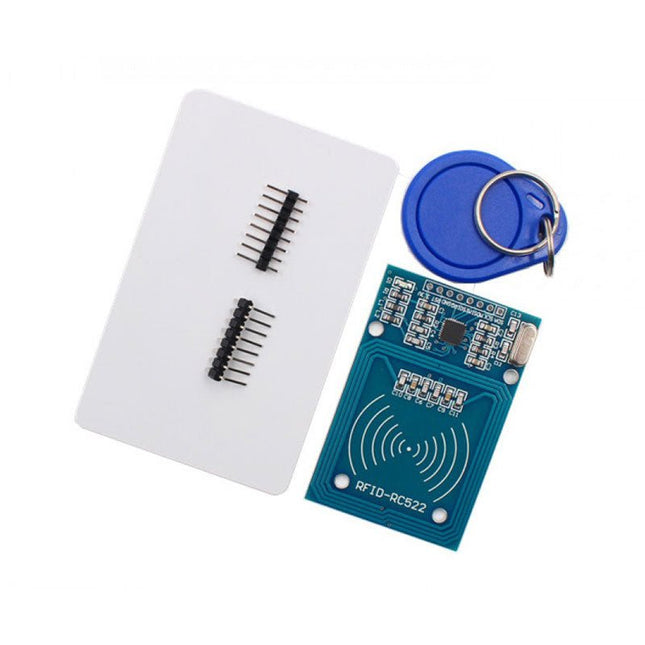

Dieses RC522-RFID-Kit enthält ein 13,56-MHz-RF-Lesemodul, das einen RC522-IC und zwei S50-RFID-Karten verwendet, um Sie beim Erlernen und Hinzufügen des 13,56-MHz-RF-Übergangs zu Ihrem Projekt zu unterstützen. Der MF RC522 ist ein hochintegriertes Übertragungsmodul für die kontaktlose Kommunikation bei 13,56 MHz. Der RC522 unterstützt den ISO 14443A/MIFARE-Modus. Das Modul verwendet SPI zur Kommunikation mit Mikrocontrollern. In der Open-Hardware-Community gibt es bereits viele Projekte, die die RC522 - RFID-Kommunikation mit Arduino nutzen. Merkmale Betriebsstrom: 13-26 mA/DC 3,3 V Leerlaufstrom: 10-13 mA/DC 3,3 V Strom im Ruhezustand: Spitzenstrom: Betriebsfrequenz: 13,56 MHz Unterstützte Kartentypen: mifare1 S50, mifare1 S70, MIFARE Ultralight, Mifare Pro, MIFARE DESFire Umgebungsbedingungen Betriebstemperatur: -20-80 Grad Celsius Umgebungstemperatur bei Lagerung: -40-85 Grad Celsius Relative Luftfeuchtigkeit: relative Luftfeuchtigkeit 5% -95% Leserabstand: ≥50 mm/1.95' (Mifare 1) Modulgröße: 40×60 mm/1.57*2.34' Modul-Schnittstellen SPI Parameter Datenübertragungsrate: maximal 10 Mbit/s Lieferumfang 1x RFID-RC522 Modul 1x Standard S50 Blankokarte 1x S50-Spezialkarte (wie durch die Form des Schlüsselrings angezeigt) 1x Gerader Stift 1x Gebogener Stift Downloads Arduino Library MFRC522 Datasheet MFRC522_ANT Mifare S50

Lesen (+) (–)

Dieser Luftmonitor wird speziell zur Überwachung von Gewächshäusern verwendet. Es erkennt: Lufttemperatur & Luftfeuchtigkeit CO2-Konzentration Lichtintensität Übertragen Sie anschließend die Daten per LoRa P2P an den LoRa-Empfänger (auf Ihrem Schreibtisch im Raum), damit der Benutzer den Feldstatus überwachen oder für eine Langzeitanalyse aufzeichnen lassen kann. Dieses Modul überwacht den Gewächshausfeldstatus und sendet alle Sensordaten regelmäßig über LoRa P2P im Jason-Format. Dieses LoRa-Signal kann vom Makerfabs LoRa-Empfänger empfangen und somit auf dem PC angezeigt/aufgezeichnet/analysiert werden. Der Überwachungsname/Datenzyklus kann mit einem Telefon eingestellt werden, sodass er einfach in die Datei implementiert werden kann. Dieser Luftwächter wird von einem internen LiPo-Akku gespeist, der über ein Solarpanel aufgeladen wird, und kann mit der Standardeinstellung (Zyklus 1 Stunde) mindestens 1 Jahr lang verwendet werden. Features ESP32S3-Modul an Bord mit WLAN und Bluetooth Bereit zum Gebrauch: Schalten Sie es direkt ein, um es zu verwenden Modulname/Signalintervall einfach per Telefon einstellbar IP68 wasserdicht Temperatur: -40°C~80°C, ±0,3 Luftfeuchtigkeit: 0–100% Feuchtigkeit CO2: 0~1000 ppm Lichtintensität: 1-65535 lx Kommunikationsentfernung: Lora: >3 km 1000-mAh-Akku, integriertes Ladegerät-IC Solarpanel 6 W: Stellen Sie sicher, dass das System funktioniert. Downloads Manual BH1750 Datasheet SGP30 Datasheet

Lesen (+) (–)

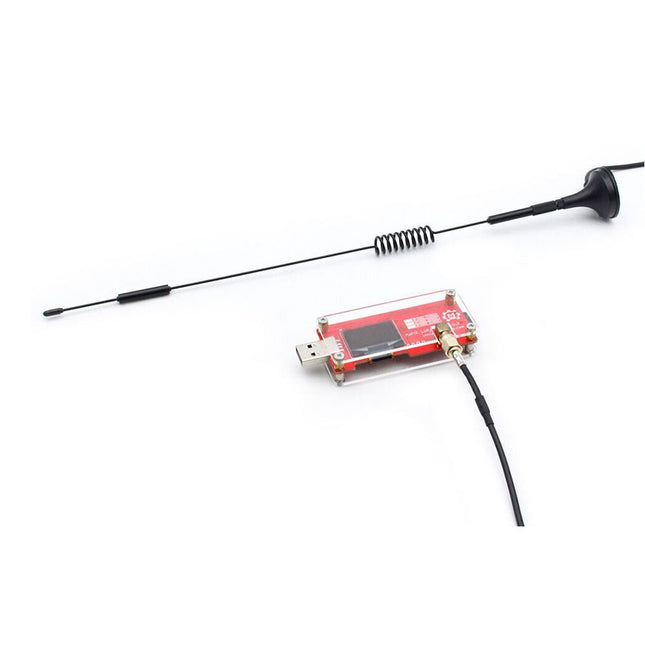

LoRaWAN ist von Vorteil, aber manchmal ist die Implementierung eines LoRaWAN-Netzwerks unnötig, schwierig oder teuer, insbesondere wenn man eine Cloud-Integration in Betracht zieht. Um beispielsweise die Bodenfeuchtigkeit in Ihrem Garten zu überwachen oder die Bedingungen im Gewächshaus Ihrer Farm zu verfolgen, ist möglicherweise keine vollständige LoRaWAN-Einrichtung erforderlich. Dieser LoRa-Empfänger ist für die Verwendung mit Makerfabs SenseLora-Modulen konzipiert. Es empfängt LoRa-Signale und leitet sie an einen Computer weiter, sodass die Daten auf dem Computer angezeigt, aufgezeichnet und analysiert werden können. Downloads Manual Software

Lesen (+) (–)

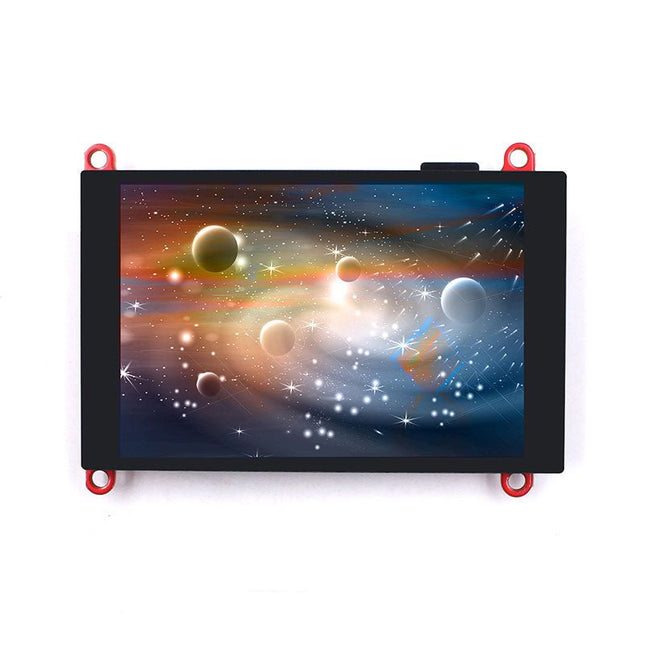

Der ESP32-S3 Parallel TFT bietet nicht nur mehr SRAM und ROM im Vergleich zur S2-Version, sondern ist mit Bluetooth 5.0 auch für Anwendungen wie lokale Überwachung und Steuerung geeignet. Der integrierte LCD-Treiber ILI9488 verwendet 16-Bit-Parallelleitungen zur Kommunikation mit dem ESP32-S3. Die Hauptuhr kann bis zu 20 MHz betragen, was eine ausreichend flüssige Anzeige für Videoanwendungen ermöglicht. Mit diesem Display können Sie mehr IoT-Anzeigeprojekte realisieren. Funktionen Controller: ESP32-S3-WROOM-1, PCB-Antenne, 16 MB Flash, 2 MB PSRAM, ESP32-S3-WROOM-1-N16R2 Kabellos: Wifi & Bluetooth 5.0 LCD: 3,5-Zoll-TFT-LCD Auflösung: 480x320 Farbe: RGB LCD-Schnittstelle: 16-Bit-Parallel LCD-Treiber: ILI9488 Touch-Panel: Kapazitiv Touch-Panel-Treiber: FT6236 USB: Dual USB Typ-C (einer für USB-zu-UART und einer für native USB) UART zu UART-Chip: CP2104 Stromversorgung: USB Typ-C 5,0 V (4,0 V~5,25 V) Taste: Flash-Taste und Reset-Taste Mabee-Schnittstelle: 1x I²C, 1x GPIO Hintergrundbeleuchtungsregler: Ja MicroSD: Ja Arduino-Unterstützung: Ja Type-C Power Delivery: Nicht unterstützt Betriebstemperatur: -40℃ bis +85℃ Abmessungen: 66 x 84,3 x 12 mm Gewicht: 52 g Downloads ESP32-S3 Datenblatt GitHub Wiki LVGL Demo-Code

Lesen (+) (–)

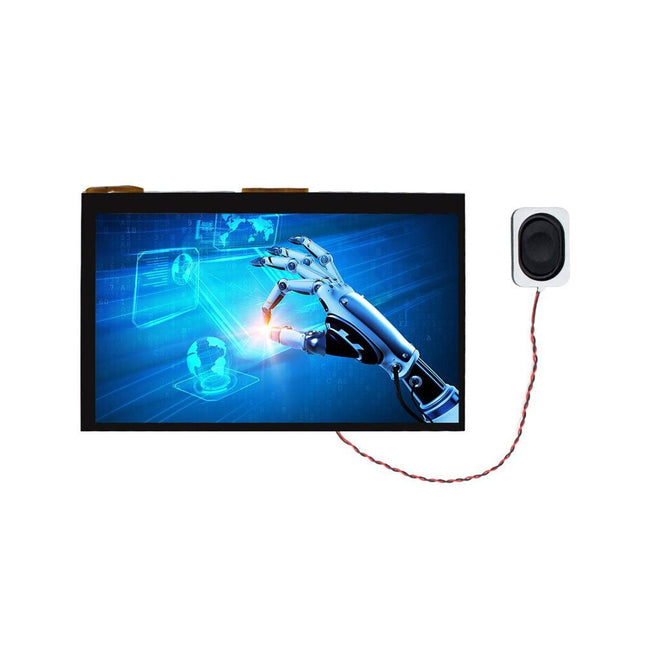

Dieses ESP32 S3 7-Zoll-IPS 5-Punkt-kapazitives Touch-Display mit einer ultrahohen Auflösung von 1024 x 600 Pixel ist ideal für IoT-Anwendungen. Es ist ideal für Anwendungen wie die Heimautomation. Eine integrierte SD-Karte ermöglicht die Aufzeichnung/Wiedergabe gespeicherter Daten. Es gibt außerdem zwei Mabee/Grove-Anschlüsse, um verschiedene Sensoren an dieses Board anzuschließen und so im Handumdrehen persönliche Prototypenprojekte zu erstellen. Technische Daten Controller: ESP32-S3-WROOM-1, PCB-Antenne, 16 MB Flash, 8 MB PSRAM, ESP32-S3-WROOM-1-N16R8 Wireless: WLAN & Bluetooth 5.0 LCD: 7-Zoll-High-Lightness-IPS FPS: >30 Auflösung: 1024 x 600 LCD-Schnittstelle: RGB 565 Touchpanel: Kapazitiver 5-Punkt-Touch Touchpanel-Treiber: GT911 USB: Dual USB-C (einer für USB-zu-UART und einer für natives USB) UART-zu-UART-Chip: CP2104 Stromversorgung: USB-C 5,0 V (4,0 V ~ 5,25 V) Taste: Flash-Taste und Reset-Taste Mabee-Schnittstelle: 1x I²C, 1x GPIO MicroSD: Ja Arduino-Unterstützung: Ja Typ-C-Stromversorgung: Nicht unterstützt Betriebstemperatur: −40 bis +85°C Downloads Wiki GitHub ESP32-S3 Datasheet Screen touch coordinates calibration

Lesen (+) (–)

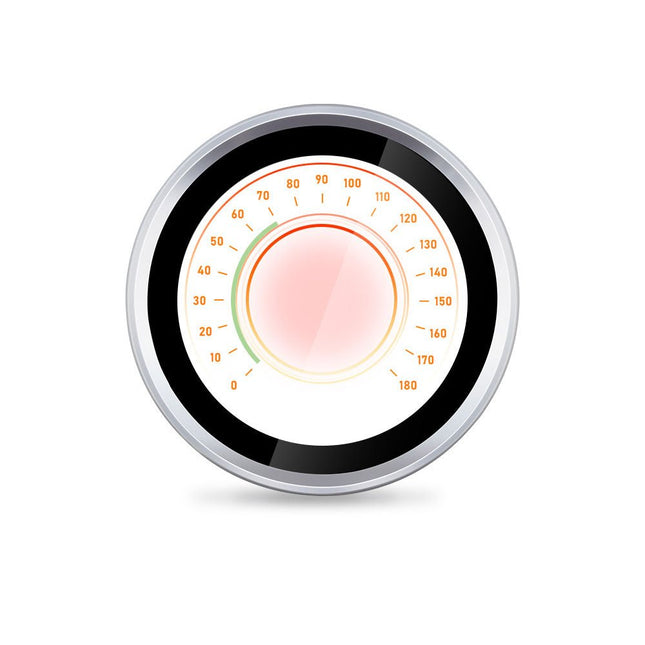

Dieses Display verfügt über eine IPS-Auflösung von 480 x 480 mit kapazitivem Touch und einer Bildrate von bis zu 75 FPS. Es ist sehr hell und hat 65.000 Farben. Der mechanische Drehgeber unterstützt die Rechts-/Linksdrehung und unterstützt zudem den gesamten Pressvorgang, was in der Regel zur Bestätigung des Vorgangs genutzt werden kann. Das Anzeigemodul basiert auf ESP32-S3 mit WLAN & Bluetooth 5.0 zur einfachen Verbindung mit dem Internet für IoT-Projekte. Die Stromversorgung und Programmierung erfolgen direkt über den USB-Anschluss. Es verfügt außerdem über zwei Erweiterungsports, I²C und UART. Technische Daten Controller ESP32-S3 WROOM-1-N16R8 (16 MB Flash, 8 MB PSRAM, PCB-Antenne) Drahtlos WLAN & Bluetooth 5.0 Auflösung 480x480 LCD 2,1" IPS LCD mit 65.000 Farben LCD-Treiber ST7701S Bildrate >70 FPS LCD-Schnittstelle RGB 565 Touchpanel Kapazitive 5-Punkt-Berührung Touchpanel-Treiber CST8266 USB USB-C nativ Schnittstellen 1x I²C, 1x UART (1,25 mm, 4-poliger Stecker) Arduino-Unterstützung Ja Downloads Wiki Usage with Squareline/LVGL GitHub Datasheet_ESP32-S3-WROOM-1
