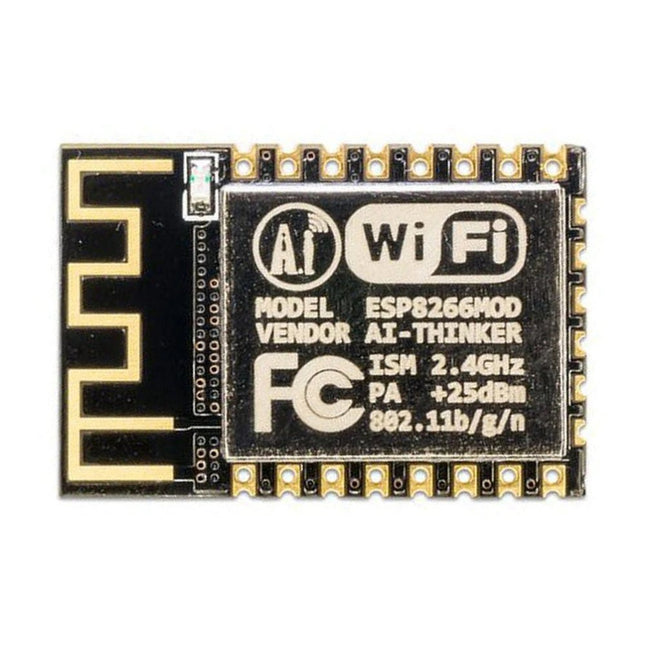

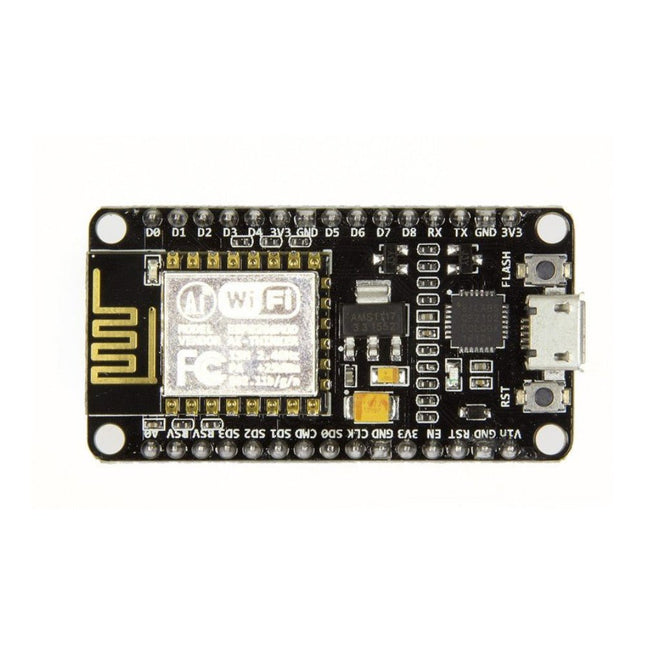

Dieses Wi-Fi-Modul basiert auf dem beliebten ESP8266-Chip. Das Modul ist FCC- und CE-zertifiziert und RoHS-konform.
Voll kompatibel mit ESP-12E. 13 GPIO-Pins, 1 Analogeingang, 4 MB Flash-Speicher.

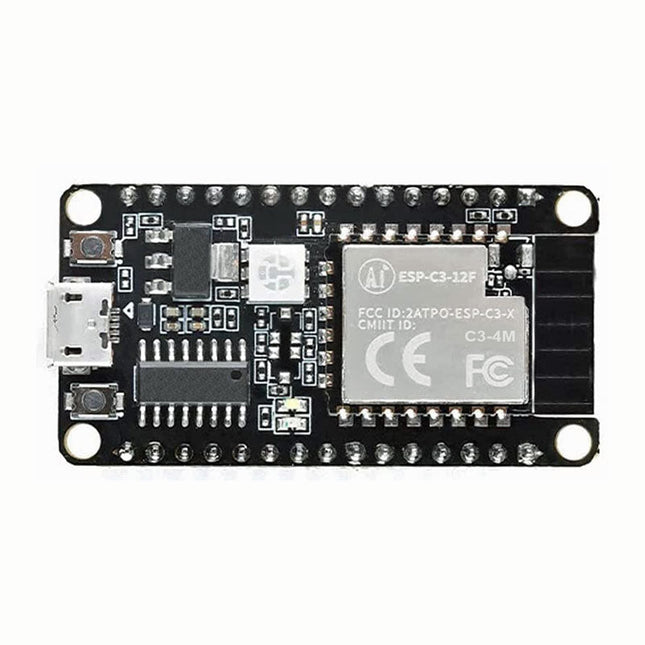

Der ESP32-C3-Chip verfügt über branchenführende Leistung bei geringem Stromverbrauch und Hochfrequenzleistung und unterstützt das Wi-Fi IEEE802.11b/g/n-Protokoll und BLE 5.0. Der Chip ist mit einem RISC-V 32-Bit-Single-Core-Prozessor mit einer Arbeitsfrequenz von bis zu 160 MHz ausgestattet. Unterstützen Sie die Sekundärentwicklung, ohne andere Mikrocontroller oder Prozessoren zu verwenden. Der Chip verfügt über integriertes 400 KB SRAM, 384 KB ROM, 8 KB RTC SRAM, integrierter 4 MB Flash unterstützt auch externen Flash. Der Chip unterstützt eine Vielzahl von Arbeitszuständen mit geringem Stromverbrauch, die den Stromverbrauchsanforderungen verschiedener Anwendungsszenarien gerecht werden können. Durch die einzigartigen Funktionen des Chips wie die Feintakt-Gating-Funktion, die Funktion zur dynamischen Anpassung der Spannungstaktfrequenz und die Funktion zur Anpassung der HF-Ausgangsleistung kann das beste Gleichgewicht zwischen Kommunikationsentfernung, Kommunikationsrate und Stromverbrauch erzielt werden.
Das ESP-C3-12F-Modul bietet eine Fülle von Peripherieschnittstellen, darunter UART, PWM, SPI, I²S, I²C, ADC, Temperatursensor und bis zu 15 GPIOs. Merkmale
Unterstützt Wi-Fi 802.11b/g/n, 1T1R-Modus-Datenrate bis zu 150 Mbit/s
Unterstützt BLE5.0, unterstützt kein klassisches Bluetooth, Ratenunterstützung: 125 Kbit/s, 500 Kbit/s, 1 Mbit/s, 2 Mbit/s
RISC-V 32-Bit-Single-Core-Prozessor, unterstützt eine Taktfrequenz von bis zu 160 MHz, verfügt über 400 KB SRAM, 384 KB ROM, 8 KB RTC SRAM
Unterstützt UART/PWM/GPIO/ADC/I²C/I²S-Schnittstelle, unterstützt Temperatursensor, Impulszähler
Die Entwicklungsplatine verfügt über RGB-Drei-in-Eins-Lampenperlen, was für die zweite Entwicklung von Kunden praktisch ist.
Unterstützt mehrere Schlafmodi, der Tiefschlafstrom beträgt weniger als 5 uA
Serielle Portrate bis zu 5 Mbit/s
Unterstützt den STA/AP/STA+AP-Modus und den Promiscuous-Modus
Unterstützt Smart Config (APP)/AirKiss (WeChat) von Android und iOS, Netzwerkkonfiguration mit einem Klick
Unterstützt lokales Upgrade der seriellen Schnittstelle und Remote-Firmware-Upgrade (FOTA)
Allgemeine AT-Befehle können schnell verwendet werden
Unterstützt sekundäre Entwicklung, integrierte Windows- und Linux-Entwicklungsumgebung Über die Flash-Konfiguration ESP-C3-12F nutzt standardmäßig den integrierten 4 MB Flash des Chips und unterstützt die externe Flash-Version des Chips.
ESP32-C3-DevKitM-1 ist ein Einstiegs-Entwicklungsboard, das auf ESP32-C3-MINI-1 basiert, einem Modul, das nach seiner geringen Größe benannt ist. Dieses Board integriert vollständige Wi-Fi- und Bluetooth LE-Funktionen.
Die meisten I/O-Pins des ESP32-C3-MINI-1-Moduls sind auf die Stiftleisten auf beiden Seiten des Boards aufgeteilt, um die Anbindung zu erleichtern. Entwickler können Peripheriegeräte entweder mit Jumper-Drähten anschließen oder ESP32-C3-DevKitM-1 auf einem Breadboard montieren.
Technische Daten
ESP32-C3-MINI-1
ESP32-C3-MINI-1 ist ein Wi-Fi- und Bluetooth-LE-Kombimodul für allgemeine Zwecke, das mit einer PCB-Antenne geliefert wird. Der Kern dieses Moduls ist ESP32-C3FN4, ein Chip mit integriertem Flash von 4 MB. Da der Flash im ESP32-C3FN4-Chip verpackt und nicht in das Modul integriert ist, hat ESP32-C3-MINI-1 eine kleinere Gehäusegröße.
5 V to 3,3 V LDO
Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt.
5 V Power On LED
Leuchtet auf, wenn die USB-Stromversorgung an das Board angeschlossen ist.
Pin-Header
Alle verfügbaren GPIO-Pins (außer dem SPI-Bus für Flash) sind auf die Stiftleisten auf der Platine ausgebrochen. Einzelheiten finden Sie unter Header-Block.
Boot-Button
Download-Button. Wenn Sie Boot gedrückt halten und dann Reset drücken, wird der Firmware-Download-Modus zum Herunterladen von Firmware über die serielle Schnittstelle gestartet.
Micro-USB Port
USB-Interface. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-C3FN4-Chip.
Reset-Button
Drücken Sie diese Taste, um das System neu zu starten.
USB-to-UART Bridge
Ein einzelner USB-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s.
RGB LED
Adressierbare RGB-LED, angesteuert von GPIO 8.
Downloads
ESP32-C3 Datasheet
ESP32-C3-MINI-1 Datasheet
ESP32-C3-DevKitM-1 Schematic
ESP32-C3-DevKitM-1 PCB Layout
ESP32-C3-DevKitM-1 Dimensions

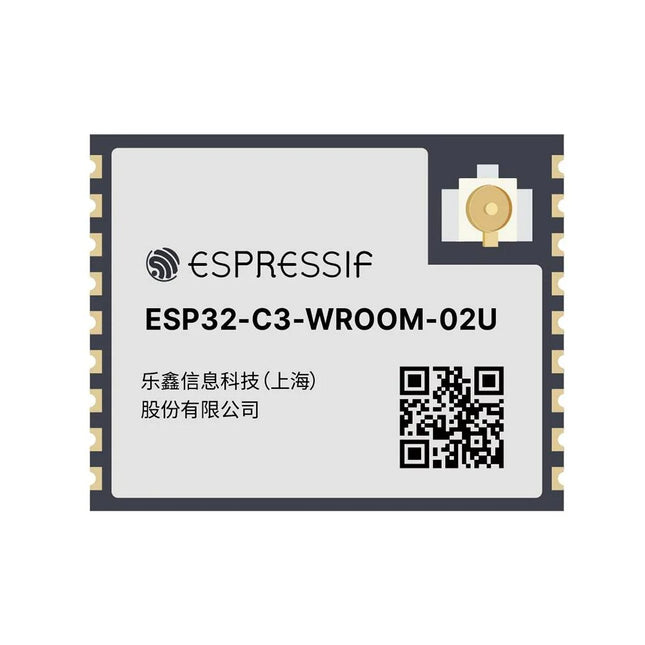

ESP32-C3-WROOM-02U ist ein universelles Wi-Fi- und Bluetooth LE-Modul. Die zahlreichen Peripheriegeräte und die hohe Leistung machen das Modul zu einer idealen Wahl für Smart Homes, Industrieautomatisierung, Gesundheitswesen, Unterhaltungselektronik, etc. ESP32-C3-WROOM-02U verfügt über ein externes SPI-Flash und ist mit einem Anschluss für eine externe Antenne ausgestattet. ESP32-C3-WROOM-02U kann bei einer Umgebungstemperatur von -40∼85°C betrieben werden und ist in den ESP32-C3 Chip integriert. ESP32-C3 hat einen 32-Bit RISC-V Single-Core-Prozessor. Er verfügt über eine Vielzahl von Peripheriegeräten wie UART, I²C, I²S, Fernbedienungsperipherie, LED-PWM-Controller, allgemeiner DMA-Controller, TWAI-Controller, USB Serial/JTAG-Controller, Temperatursensor, ADC, etc. Es umfasst auch SPI-, Dual SPI- und Quad SPI-Schnittstellen. Features Flash: 4 MB (Quad SPI) Abmessungen: 18,0 x 20,0 x 3,2 mm Downloads Datasheet

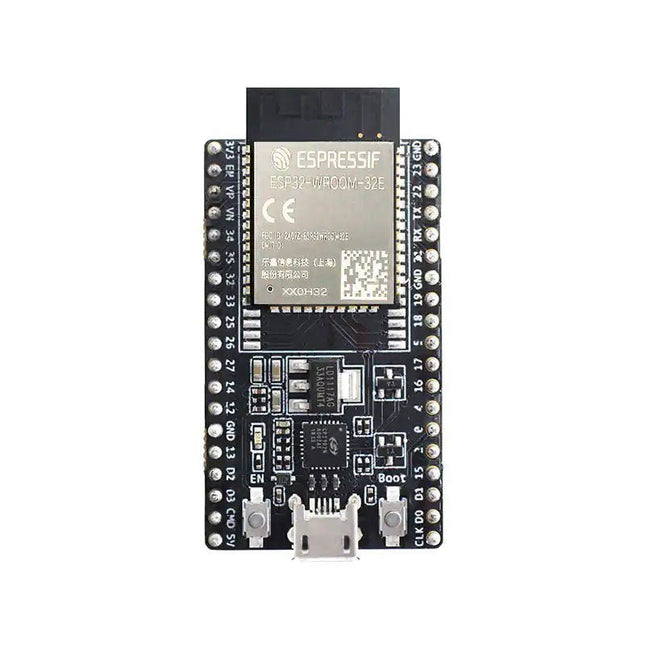

ESP32-DevKitC ist ein Low-Footprint- und Einsteiger-Entwicklungsboard, das zur ESP32-Serie gehört. Dieses Board verfügt über ein reichhaltiges Peripherie-Set. Die integrierte ESP32-Pinbelegung ist für problemloses Prototyping optimiert!
WLAN & Bluetooth-Konnektivität
Dieses Minimalsystem-Entwicklungsboard wird von einem ESP32-Modul angetrieben. Es integriert Wi-Fi- und Bluetooth-Funktionen und bietet einen umfangreichen Peripheriesatz für schnelles Prototyping!
Rapid Prototyping
ESP32-DevKitC erreicht optimale HF-Leistung. Sie können direkt mit dem Anwendungsdesign und der Anwendungsentwicklung beginnen, ohne sich Gedanken über die HF-Leistung und das Antennendesign machen zu müssen. ESP32-DevKitC deckt Ihre grundlegenden Systemanforderungen bereits ab. Schließen Sie einfach das USB-Kabel an und schon kann es losgehen!
Flexibel und funktionsreich
ESP32-DevKitC enthält die gesamte Unterstützungsschaltung der Module der Serien ESP32-WROOM, ESP32-WROVER und ESP32-SOLO, außerdem eine USB-UART-Brücke, Reset- und Boot-Modus-Tasten, einen LDO-Regler und einen Micro-USB-Anschluss. Alle wichtigen GPIOs stehen dem Entwickler zur Verfügung.
Breadboard-freundlich
Die ESP32-DevKitC-Pinbelegung ist optimiert, um Prototyping auf einem Steckbrett zu ermöglichen. Der integrierte LDO-Ausgang ist herausgeführt, um zusätzliche externe Elektronik mit Strom zu versorgen. Peripherieausgänge werden für ein problemloses Prototyping zusammengefasst.
Technische Daten
Board
ESP32-DevKitC-32E
Verwandtes Modul
ESP32-WROOM-32E
Flashspeicher
4 MB
Antenne
PCB
Downloads
Datasheet

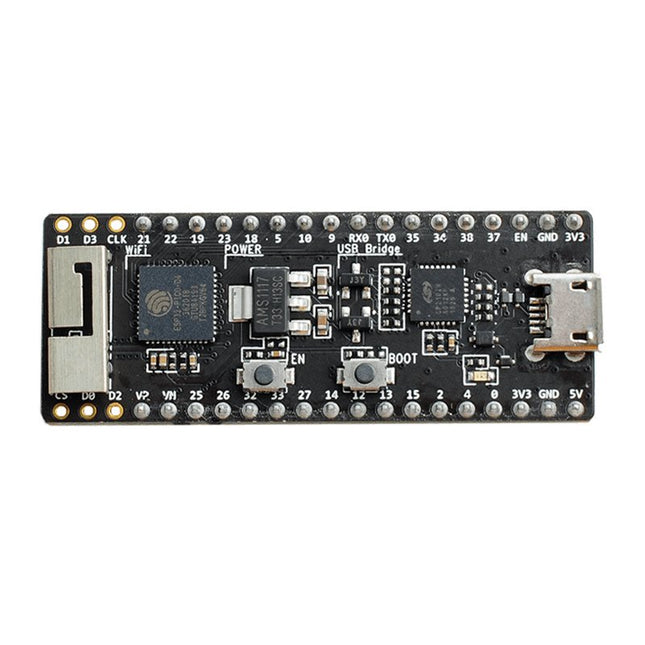

Das ESP32-PICO-KIT passt in ein Mini-Breadboard. Es ist voll funktionsfähig mit der minimalen Anzahl von diskreten Komponenten, während es alle ESP32-Pins freilegt.
Features
Eine vollständige und aktuelle Dokumentation ist verfügbar.
Alle vorgestellten Anweisungen und Befehle funktionieren wie beschrieben.
Zusätzliche Informationen und Hardware-Dokumentation sind ebenfalls reichlich vorhanden.
Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werden.
Zwei Kerne und ein Funkgerät
Wie der ESP8266 hat der ESP32 Wi-Fi, aber zusätzlich Bluetooth. Außerdem hat er zwei 32-Bit-Kerne im Inneren, die ihn extrem leistungsfähig machen und alle Ports und Schnittstellen bieten, die dem ESP8266 fehlen.Vereinfachend könnte man sagen, dass der ESP8266 ein Wi-Fi-Controller ist, der einige I/Os bietet, während der ESP32 ein vollwertiger Controller ist, der auch Wi-Fi hat.
ESP32-Peripheriegeräte
Der ESP32 verfügt über einen ADC & DAC, eine Touch-Sensor-Schaltung, einen SD/SDIO/MMC-Host-Controller, einen SDIO/SPI-Slave-Controller, einen EMAC, PWM zur Steuerung von LEDs und Motoren, UART, SPI, I²C, I²S, Infrarot-Fernbedienung und natürlich GPIO.
ESP32-PICO-KIT Entwicklungsboard
Das ESP32-PICO-D4 ist ein System-on-Chip (SoC), das einen ESP32-Chip zusammen mit einem 4 MB SPI-Flash-Speicher in einem winzigen 7 x 7 mm Gehäuse integriert. Das ESP32-PICO-KIT ist ein Breakout-Board für diesen SoC mit einem integrierten USB-seriell-Wandler für einfache Programmierung und Debugging.
Neben dem Board benötigen Sie eine Programmier-Toolchain. Eine vollständige, aktuelle Dokumentation von Espressif finden Sie auf der Read the Docs-Website.Alle vorgestellten Anleitungen und Befehle funktionieren wie beschrieben.Zusätzliche Informationen und Hardware-Dokumentationen sind ebenfalls reichlich vorhanden.
Applikationen für das ESP32-PICO-KIT können auf Windows, Linux oder Mac entwickelt werde

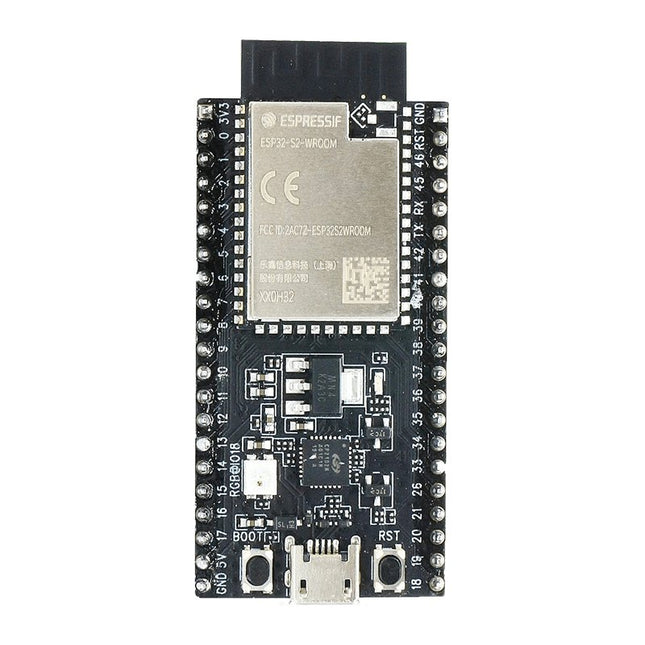

ESP32-S2-Saola-1M ist ein kleines ESP32-S2-basiertes Entwicklungsboard. Die meisten I/O-Pins sind zur einfachen Anbindung auf beiden Seiten bis zu den Stiftleisten herausgebrochen. Entwickler können Peripheriegeräte entweder mit Überbrückungskabeln verbinden oder ESP32-S2-Saola-1M auf einem Steckbrett montieren.
ESP32-S2-Saola-1M ist mit dem ESP32-S2-WROOM-Modul ausgestattet, einem leistungsstarken, generischen Wi-Fi-MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es ist eine ideale Wahl für vielfältige Anwendungsszenarien rund um das Internet der Dinge (IoT), tragbare Elektronik und Smart Home. Die Platine verfügt über eine PCB-Antenne und einen 4 MB großen externen SPI-Flash.
Merkmale
MCU
ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz
128 KB ROM
320 KB SRAM
16 KB SRAM im RTC
W-lan
802.11 b/g/n
Bitrate: 802.11n bis zu 150 Mbit/s
A-MPDU- und A-MSDU-Aggregation
Unterstützung für 0,4 µs Schutzintervall
Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz
Hardware
Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor
40-MHz-Quarzoszillator
4 MB SPI-Flash
Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V
Betriebstemperaturbereich: –40 ~ 85 °C
Abmessungen: 18 × 31 × 3,3 mm
Anwendungen
Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch
Generische IoT-Datenlogger mit geringem Stromverbrauch
Kameras für Video-Streaming
Over-the-Top-Geräte (OTT).
USB-Geräte
Spracherkennung
Bilderkennung
Mesh-Netzwerk
Heimautomatisierung
Smart-Home-Systemsteuerung
Intelligentes Gebäude
Industrielle Automatisierung
Intelligente Landwirtschaft
Audioanwendungen
Anwendungen im Gesundheitswesen
Wi-Fi-fähiges Spielzeug
Tragbare Elektronik
Einzelhandels- und Gastronomieanwendungen
Intelligente POS-Geräte

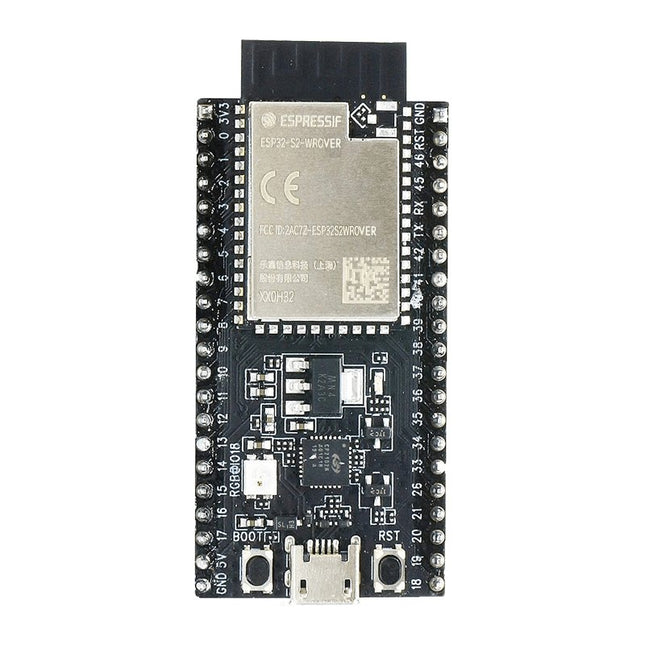

ESP32-S2-Saola-1R ist ein kleines ESP32-S2-basiertes Entwicklungsboard. Die meisten I/O-Pins sind zur einfachen Anbindung auf beiden Seiten bis zu den Stiftleisten herausgebrochen. Entwickler können Peripheriegeräte entweder mit Überbrückungskabeln verbinden oder ESP32-S2-Saola-1R auf einem Steckbrett montieren.
ESP32-S2-Saola-1R ist mit dem ESP32-S2-WROVER-Modul ausgestattet, einem leistungsstarken, generischen Wi-Fi-MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es ist eine ideale Wahl für vielfältige Anwendungsszenarien rund um das Internet der Dinge (IoT), tragbare Elektronik und Smart Home. Die Platine verfügt über eine PCB-Antenne und verfügt über einen 4 MB externen SPI-Flash und einen zusätzlichen 2 MB pseudostatischen SPI-RAM (PSRAM).
Merkmale
MCU
ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz
128 KB ROM
320 KB SRAM
16 KB SRAM im RTC
W-lan
802.11 b/g/n
Bitrate: 802.11n bis zu 150 Mbit/s
A-MPDU- und A-MSDU-Aggregation
Unterstützung für 0,4 µs Schutzintervall
Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz
Hardware
Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor
40-MHz-Quarzoszillator
4 MB SPI-Flash
Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V
Betriebstemperaturbereich: –40 ~ 85 °C
Abmessungen: 18 × 31 × 3,3 mm
Anwendungen
Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch
Generische IoT-Datenlogger mit geringem Stromverbrauch
Kameras für Video-Streaming
Over-the-Top-Geräte (OTT).
USB-Geräte
Spracherkennung
Bilderkennung
Mesh-Netzwerk
Heimautomatisierung
Smart-Home-Systemsteuerung
Intelligentes Gebäude
Industrielle Automatisierung
Intelligente Landwirtschaft
Audioanwendungen
Anwendungen im Gesundheitswesen
Wi-Fi-fähiges Spielzeug
Tragbare Elektronik
Einzelhandels- und Gastronomieanwendungen
Intelligente POS-Geräte

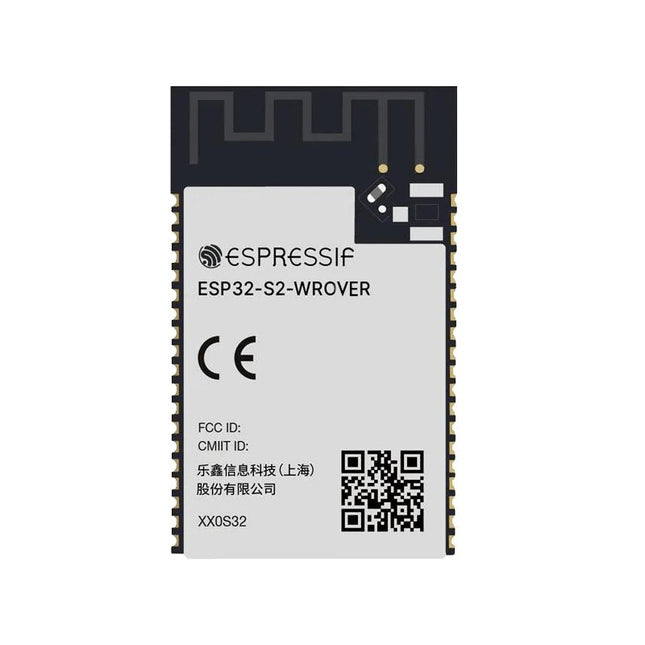

Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen.
Merkmale
MCU
ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz
128 KB ROM
320 KB SRAM
16 KB SRAM im RTC
W-lan
802.11 b/g/n
Bitrate: 802.11n bis zu 150 Mbit/s
A-MPDU- und A-MSDU-Aggregation
Unterstützung für 0,4 µs Schutzintervall
Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz
Hardware
Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor
40-MHz-Quarzoszillator
4 MB SPI-Flash
Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V
Betriebstemperaturbereich: –40 ~ 85 °C
Abmessungen: 18 × 31 × 3,3 mm
Anwendungen
Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch
Generische IoT-Datenlogger mit geringem Stromverbrauch
Kameras für Video-Streaming
Over-the-Top-Geräte (OTT).
USB-Geräte
Spracherkennung
Bilderkennung
Mesh-Netzwerk
Heimautomatisierung
Smart-Home-Systemsteuerung
Intelligentes Gebäude
Industrielle Automatisierung
Intelligente Landwirtschaft
Audioanwendungen
Anwendungen im Gesundheitswesen
Wi-Fi-fähiges Spielzeug
Tragbare Elektronik
Einzelhandels- und Gastronomieanwendungen
Intelligente POS-Geräte
Das Herzstück dieses Moduls ist ESP32-S2, eine Xtensa® 32-Bit-LX7-CPU, die mit bis zu 240 MHz arbeitet. Der Chip verfügt über einen Co-Prozessor mit geringem Stromverbrauch, der anstelle der CPU verwendet werden kann, um Strom zu sparen und gleichzeitig Aufgaben auszuführen, die nicht viel Rechenleistung erfordern, wie beispielsweise die Überwachung von Peripheriegeräten. ESP32-S2 integriert eine Vielzahl von Peripheriegeräten, darunter SPI, I²S, UART, I²C, LED-PWM, TWAITM, LCD, Kameraschnittstelle, ADC, DAC, Berührungssensor, Temperatursensor sowie bis zu 43 GPIOs. Es verfügt außerdem über eine Full-Speed-USB-On-The-Go-Schnittstelle (OTG), um die USB-Kommunikation zu ermöglichen.
Merkmale
MCU
ESP32-S2 eingebetteter Xtensa®-Single-Core-32-Bit-LX7-Mikroprozessor, bis zu 240 MHz
128 KB ROM
320 KB SRAM
16 KB SRAM im RTC
W-lan
802.11 b/g/n
Bitrate: 802.11n bis zu 150 Mbit/s
A-MPDU- und A-MSDU-Aggregation
Unterstützung für 0,4 µs Schutzintervall
Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHz
Hardware
Schnittstellen: GPIO, SPI, LCD, UART, I²C, I²S, Kameraschnittstelle, IR, Impulszähler, LED-PWM, TWAI (kompatibel mit ISO 11898-1), USB OTG 1.1, ADC, DAC, Berührungssensor, Temperatursensor
40-MHz-Quarzoszillator
4 MB SPI-Flash
Betriebsspannung/Stromversorgung: 3,0 ~ 3,6 V
Betriebstemperaturbereich: –40 ~ 85 °C
Abmessungen: 18 × 31 × 3,3 mm
Anwendungen
Allgemeiner IoT-Sensor-Hub mit geringem Stromverbrauch
Generische IoT-Datenlogger mit geringem Stromverbrauch
Kameras für Video-Streaming
Over-the-Top-Geräte (OTT).
USB-Geräte
Spracherkennung
Bilderkennung
Mesh-Netzwerk
Heimautomatisierung
Smart-Home-Systemsteuerung
Intelligentes Gebäude
Industrielle Automatisierung
Intelligente Landwirtschaft
Audioanwendungen
Anwendungen im Gesundheitswesen
Wi-Fi-fähiges Spielzeug
Tragbare Elektronik
Einzelhandels- und Gastronomieanwendungen
Intelligente POS-Geräte
Übernehmen Sie die Kontrolle über Ihre intelligente Umgebung mit dem kompakten und leistungsstarken 4-Zoll-ESP32-S3-IPS-Touchscreen-Bedienfeld. Dieses elegante Panel im 86-Zoll-Format wurde für hohe Leistung und Vielseitigkeit entwickelt und bietet erweiterte Konnektivität, intuitive Touch-Steuerung und Echtzeit-Umgebungssensoren.
Features
Leistungsstarkes Kernmodul: WT32-S3-WROVER-N16R8
4-Zoll-IPS-Vollbilddisplay
Auflösung: 480 x 480 Pixel (RGB565-Format)
Bildschirmtreiber-IC: GC9503V
Touch-Controller-IC: FT6336U
Ausgestattet mit einem SHT20-Temperatur- und Feuchtigkeitssensor zur Echtzeitüberwachung der Umgebungsbedingungen.
RS485-Schnittstelle mit automatischer Transceiver-Schaltung
Integriertes WLAN und Bluetooth
Anwendungen
Smart-Home-Bedienfelder
Schnittstellen für die Industrieautomatisierung
Umgebungsüberwachungssysteme
IoT-Projekte und kundenspezifische Smart-Lösungen

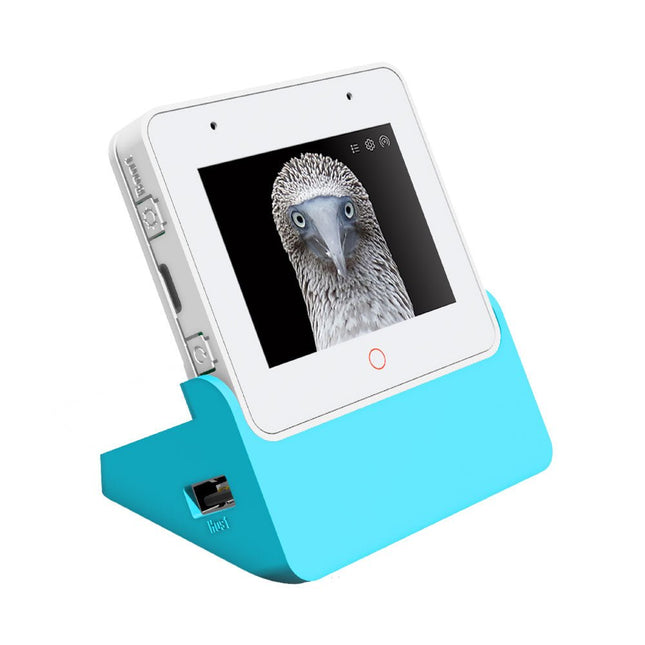

Die ESP32-S3-BOX-3 basiert auf Espressifs ESP32-S3 Wi-Fi + Bluetooth 5 (LE) SoC mit KI-Beschleunigungsfunktionen. Zusätzlich zu den 512 KB SRAM des ESP32-S3 verfügt die ESP32-S3-BOX-3 über 16 MB Quad Flash und 16 MB Octal PSRAM.
Auf der ESP32-S3-BOX-3 läuft Espressifs eigenes Spracherkennungs-Framework ESP-SR, das dem Anwender einen Offline-KI-Sprachassistenten zur Verfügung stellt. Es bietet Fernfeld-Sprachinteraktion, kontinuierliche Erkennung, Aufwachunterbrechung und die Fähigkeit, über 200 anpassbare Befehlswörter zu erkennen. BOX-3 kann mit Hilfe fortschrittlicher AIGC-Entwicklungsplattformen wie OpenAI auch in einen Online-KI-Chatbot umgewandelt werden.
Basierend auf dem leistungsstarken ESP32-S3 SoC bietet BOX-3 Entwicklern eine sofort einsatzbereite Lösung zur Erstellung von Edge AI- und HMI-Anwendungen. Die fortschrittlichen Funktionen und Möglichkeiten der BOX-3 machen sie zu einer idealen Wahl für diejenigen in der IIoT-Industrie, die sich Industrie 4.0 zu eigen machen und traditionelle Fabrikbetriebssysteme umgestalten wollen.
Die ESP32-S3-BOX-3 ist die Haupteinheit, die durch das ESP32-S3-WROOM-1 Modul betrieben wird, das 2,4 GHz Wi-Fi + Bluetooth 5 (LE) Wireless-Fähigkeit sowie KI-Beschleunigungsfunktionen bietet. Zusätzlich zu den 512 KB SRAM, die vom ESP32-S3 SoC bereitgestellt werden, verfügt das Modul über 16 MB Quad-Flash und 16 MB Octal PSRAM. Das Board ist mit einem 2,4-Zoll-SPI-Touchscreen mit 320 x 240 Pixeln (der "rote Kreis" unterstützt Touch), zwei digitalen Mikrofonen, einem Lautsprecher, einem 3-Achsen-Gyroskop, einem 3-Achsen-Beschleunigungsmesser, einem Typ-C-Anschluss für Stromversorgung und Download/Debug, einem High-Density-PCIe-Anschluss, der Hardware-Erweiterungen ermöglicht, sowie drei Funktionstasten ausgestattet.
Features
ESP32-S3
WiFi + Bluetooth 5 (LE)
Eingebauter 512 KB SRAM
ESP32-S3-WROOM-1
16 MB Quad flash
16 MB Octal PSRAM
Lieferumfang
ESP32-S3-BOX-3 Einheit
ESP32-S3-BOX-3 Sensor
ESP32-S3-BOX-3 Dock
ESP32-S3-BOX-3 Halterung
ESP32-S3-BOX-3 Bread
RGB-LED-Modul und Dupont-Kabel
USB-C Kabel
Downloads
GitHub

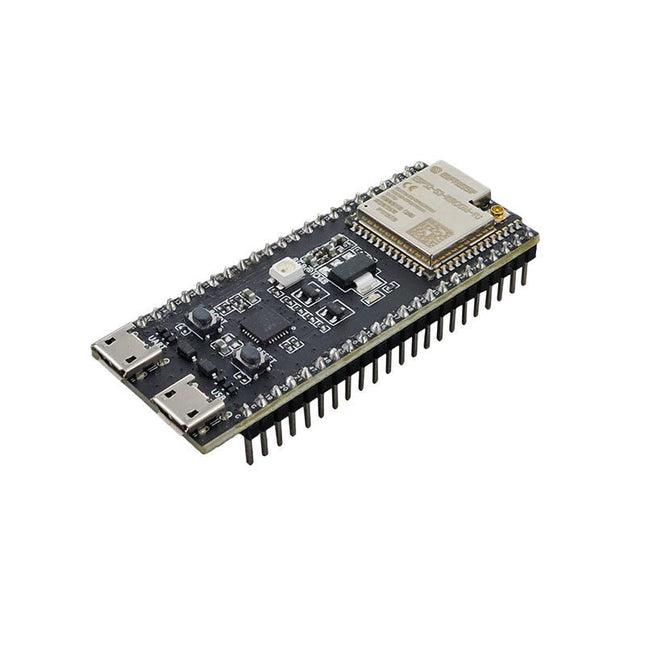

Das ESP32-S3-DevKitC-1 ist ein Entwicklungsboard der Einstiegsklasse, das mit dem ESP32-S3-WROOM-1U ausgestattet ist, einem universellen Wi-Fi + Bluetooth Low Energy MCU-Modul, das vollständige Wi-Fi- und Bluetooth Low Energy-Funktionen integriert.
Die meisten E/A-Pins des Moduls sind auf die Stiftleisten auf beiden Seiten des Boards verteilt, um eine einfache Anbindung zu ermöglichen. Entwickler können entweder Peripheriegeräte mit Jumper-Drähten anschließen oder ESP32-S3-DevKitC-1 auf einem Breadboard montieren.
Features
Integriertes Modul: ESP32-S3-WROOM-1U-N8R8
Flash: 8 MB QD
PSRAM: 8 MB OT
SPI-Spannung: 3,3 V
Technische Daten
ESP32-S3-WROOM-1U
ESP32-S3-WROOM-1U ist ein leistungsstarkes, generisches Wi-Fi + Bluetooth Low Energy MCU-Modul, das über eine umfangreiche Auswahl an Peripheriegeräten verfügt. Es bietet Beschleunigung für neuronale Netzwerk-Computing- und Signalverarbeitungs-Workloads. ESP32-S3-WROOM-1U wird mit einem externen Antennenanschluss geliefert.
5 V bis 3,3 V LDO
Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang umwandelt.
Pin-Header
Alle verfügbaren GPIO-Pins (mit Ausnahme des SPI-Busses für Flash) sind zur einfachen Anbindung und Programmierung auf die Pin-Header auf der Platine verteilt.
USB-zu-UART-Anschluss
Ein Micro-USB-Anschluss, der für die Stromversorgung der Platine, für Flash-Anwendungen auf dem Chip sowie für die Kommunikation mit dem Chip über die integrierte USB-zu-UART-Brücke verwendet wird.
Boot-Schaltfläche
Herunterladen-Schaltfläche. Wenn Sie „Boot“ gedrückt halten und dann „Reset“ drücken, wird der Firmware-Download-Modus zum Herunterladen von Firmware über die serielle Schnittstelle gestartet.
Reset-Taste
Drücken Sie diese Taste, um das System neu zu starten.
USB-Anschluss
ESP32-S3 Full-Speed-USB-OTG-Schnittstelle, kompatibel mit der USB 1.1-Spezifikation. Die Schnittstelle wird zur Stromversorgung des Boards, zum Flashen von Anwendungen auf dem Chip, zur Kommunikation mit dem Chip über USB 1.1-Protokolle sowie zum JTAG-Debugging verwendet.
USB-zu-UART-Brücke
Ein einzelner USB-zu-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s.
RGB-LED
Adressierbare RGB-LED, gesteuert durch GPIO38.
3,3 V Power-On-LED
Schaltet sich ein, wenn die USB-Stromversorgung an die Platine angeschlossen ist.
Downloads
Pinout

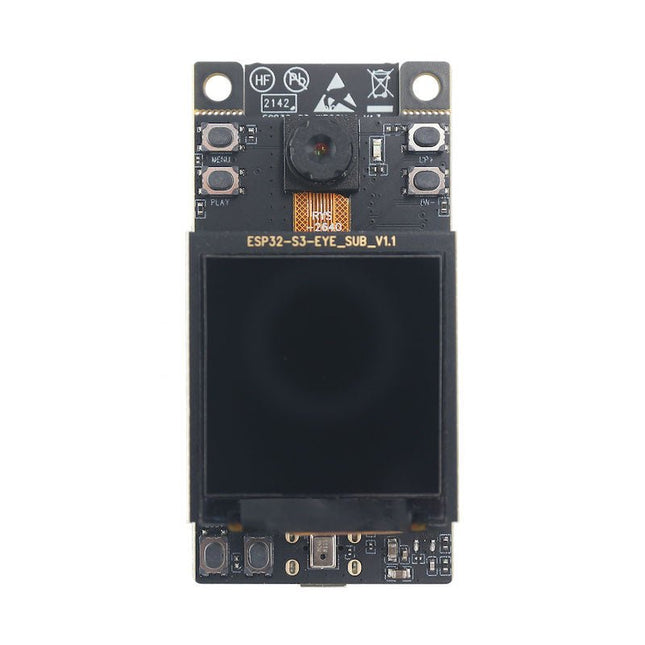

ESP32-S3-EYE ist ein kleines KI-Entwicklungsboard. Es basiert auf dem ESP32-S3 SoC und ESP-WHO, dem KI-Entwicklungs-Framework von Espressif.
Das ESP32-S3-EYE-Board besteht aus zwei Teilen: Die Hauptplatine (ESP32-S3-EYE-MB) verfügt über das ESP32-S3-WROOM-1-Modul, eine 2-Megapixel-Kamera, einen SD-Kartenslot, ein digitales Mikrofon, einen USB-Anschluss und Funktionstasten; und die Subplatine (ESP32-S3-EYE-SUB) enthält ein LCD-Display. Die Hauptplatine und die Subplatine sind über Stiftleisten miteinander verbunden.
Der ESP32-S3-EYE bietet mit einem 8 MB Octal PSRAM und einem 8 MB Flash viel Speicherplatz. Es unterstützt auch die Bildübertragung über Wi-Fi und Debugging über einen Micro-USB-Anschluss.
Technische Daten
Kamera
Die 2 MP-Kamera OV2640 bietet einen Betrachtungswinkel von 66,5° und eine maximale Auflösung von 1600x1200. Sie können die Auflösung beim Entwickeln von Anwendungen ändern.
Modul-Power-LED
Die LED (grün) leuchtet auf, wenn USB-Strom an die Platine angeschlossen ist. Wenn es nicht eingeschaltet ist, bedeutet dies, dass entweder keine USB-Stromversorgung erfolgt oder der 5 V bis 3,3 V LDO defekt ist. Die Software kann GPIO3 so konfigurieren, dass unterschiedliche LED-Status (ein/aus, blinkend) für unterschiedliche Zustände der Platine eingestellt werden. Hinweis: GPIO3 muss im Open-Drain-Modus eingerichtet werden. Das Hochziehen von GPIO3 kann dazu führen, dass die LED durchbrennt.
Pin-Header
Verbinden Sie die Buchsenleisten auf der Unterplatine.
5 V bis 3,3 V LDO
Leistungsregler, der eine 5-V-Versorgung in einen 3,3-V-Ausgang für das Modul umwandelt.
Digitales Mikrofon
Das digitale I²S-MEMS-Mikrofon verfügt über ein SNR von 61 dB und eine Empfindlichkeit von –26 dBFS und arbeitet bei 3,3 V.
FPC-Anschluss
Verbindet die Hauptplatine und die Subplatine.
Funktionstaste
Auf der Platine befinden sich sechs Funktionstasten. Benutzer können alle Funktionen nach Bedarf konfigurieren, mit Ausnahme der RST-Taste.
ESP32-S3-WROOM-1
Das ESP32-S3-WROOM-1-Modul integriert die ESP32-S3R8-Chipvariante, die Wi-Fi- und Bluetooth 5 (LE)-Konnektivität sowie dedizierte Vektoranweisungen zur Beschleunigung der neuronalen Netzwerkberechnung und Signalverarbeitung bietet. Zusätzlich zum integrierten 8 MB Octal SPI PSRAM des SoC verfügt das Modul auch über 8 MB Flash, was einen schnellen Datenzugriff ermöglicht. Das ESP32-S3-WROOM-1U-Modul wird ebenfalls unterstützt.
MicroSD-Slot
Wird zum Einsetzen einer MicroSD-Karte zur Erweiterung der Speicherkapazität verwendet.
3,3 V bis 1,5 V LDO
Leistungsregler, der eine 3,3-V-Versorgung in einen 1,5-V-Ausgang für die Kamera umwandelt.
3,3 V bis 2,8 V LDO
Leistungsregler, der eine 3,3-V-Versorgung in einen 2,8-V-Ausgang für die Kamera umwandelt.
USB-Anschluss
Ein Micro-USB-Anschluss, der für die 5-V-Stromversorgung des Boards sowie für die Kommunikation mit dem Chip über GPIO19 und GPIO20 verwendet wird.
Batterie-Lötpunkte
Wird zum Löten eines Batteriesockels verwendet, um einen externen Li-Ionen-Akku anzuschließen, der als alternative Stromversorgung für die Platine dienen kann. Wenn Sie eine externe Batterie verwenden, stellen Sie sicher, dass diese über eine integrierte Schutzschaltung und Sicherung verfügt. Die empfohlenen Spezifikationen der Batterie: Kapazität >1000 mAh, Ausgangsspannung 3,7 V, Eingangsspannung 4,2 V – 5 V.
Batterieladegerät-Chip
1 Ein lineares Li-Ionen-Akkuladegerät (ME4054BM5G-N) im ThinSOT-Gehäuse. Die Stromquelle zum Aufladen ist der USB-Anschluss.
Rote Batterie-LED
Wenn die USB-Stromversorgung an die Platine angeschlossen ist und kein Akku angeschlossen ist, blinkt die rote LED. Wenn ein Akku angeschlossen ist und geladen wird, leuchtet die rote LED. Wenn der Akku vollständig aufgeladen ist, schaltet er sich aus.
Beschleunigungsmesser
Dreiachsiger Beschleunigungsmesser (QMA7981) für Bildschirmdrehung usw.

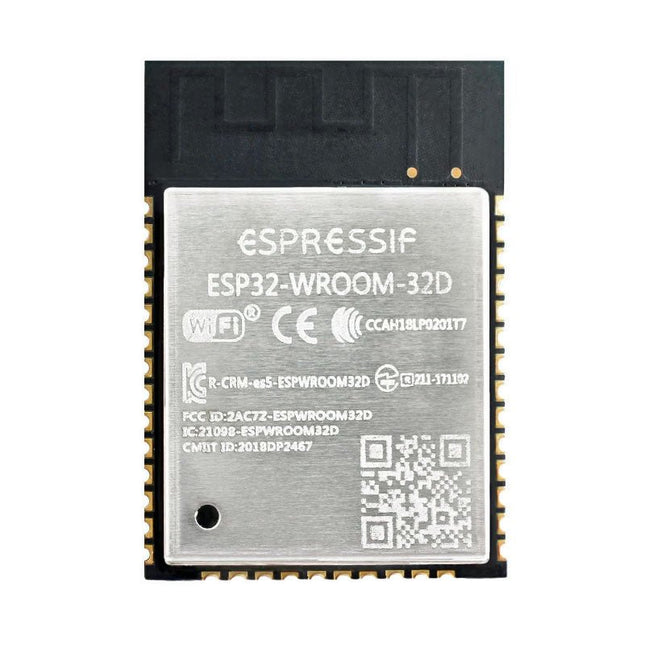

Der ESP32-WROOM-32 misst nur 25,2 x 18 mm und enthält den ESP32-SoC, den Flash-Speicher, präzise diskrete Komponenten und eine PCB-Antenne, um eine hervorragende HF-Leistung in Anwendungen mit begrenztem Platzangebot zu bieten.
ESP32-WROOM-32 ist ein leistungsstarkes, generisches Wi-Fi + BT + BLE-MCU-Modul, das auf eine Vielzahl von Anwendungen abzielt, von Sensornetzwerken mit geringem Stromverbrauch bis hin zu anspruchsvollsten Aufgaben wie Sprachkodierung, Musik-Streaming und MP3-Dekodierung.
Das Herzstück dieses Moduls ist der ESP32-D0WDQ6-Chip. Der eingebettete Chip ist skalierbar und anpassungsfähig. Es gibt zwei CPU-Kerne, die einzeln angesteuert werden können, und die Taktfrequenz ist von 80 MHz bis 240 MHz einstellbar. Der Benutzer kann die CPU auch ausschalten und den stromsparenden Coprozessor nutzen, um die Peripheriegeräte ständig auf Änderungen oder Überschreitungen von Schwellenwerten zu überwachen. ESP32 integriert eine Vielzahl von Peripheriegeräten, die von kapazitiven Berührungssensoren, Hall-Sensoren, SD-Kartenschnittstelle, Ethernet, Hochgeschwindigkeits-SPI, UART, I²S und I²C reichen.
Die Integration von Bluetooth, Bluetooth LE und Wi-Fi sorgt dafür, dass ein breites Anwendungsspektrum angesprochen werden kann und das Modul zukunftssicher ist. Die Verwendung von Wi-Fi ermöglicht eine große physische Reichweite und eine direkte Verbindung zum Internet über einen Wi-Fi-Router, während die Verwendung von Bluetooth es dem Benutzer ermöglicht, bequem eine Verbindung zum Telefon herzustellen oder Niedrigenergie-Beacons zur Erkennung auszusenden.
Der Ruhestrom des ESP32-Chips beträgt weniger als 5 µA und eignet sich daher für batteriebetriebene und tragbare Elektronikanwendungen. ESP32 unterstützt eine Datenrate von bis zu 150 Mbit/s und eine Ausgangsleistung von 20,5 dBm an der Antenne, um die größtmögliche physikalische Reichweite zu gewährleisten. Daher bietet der Chip branchenführende Spezifikationen und die beste Leistung für elektronische Integration, Reichweite, Stromverbrauch und Konnektivität.
Downloads
Datasheet
Das ESP8266 ist ein beeindruckendes, kostengünstiges WiFi-Modul, das sich zum Hinzufügen von WiFi-Funktionalität zu einem bestehenden Mikrocontrollerprojekt über eine serielle UART-Verbindung eignet. Das Modul kann sogar so umprogrammiert werden, dass es als eigenständiges, WiFi-verbundenes Gerät fungiert – einfach mit Strom versorgen!
802.11 b/g/n-Protokoll
Wi-Fi Direct (P2P), Soft-AP
Integrierter TCP/IP-Protokollstapel

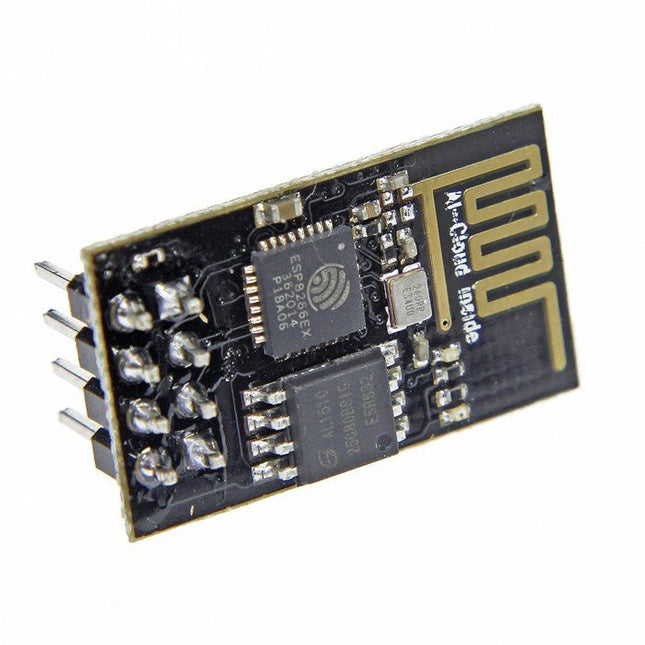

Dieses Modul ist ein in sich geschlossenes SOC (System On a Chip), das nicht unbedingt einen Mikrocontroller benötigt, um Ein- und Ausgänge zu manipulieren, wie Sie es normalerweise beispielsweise mit einem Arduino tun würden, da der ESP-01 als kleiner Computer fungiert. So können Sie einem Mikrocontroller Internetzugriff geben, wie es das Wi-Fi-Shield mit dem Arduino tut, oder Sie können den ESP8266 einfach so programmieren, dass er nicht nur Zugriff auf ein Wi-Fi-Netzwerk hat, sondern auch als Mikrocontroller fungiert, was den ESP8266 sehr vielseitig macht.
Hinweis: NodeMCU ist sowohl der Name einer Firmware als auch einer Platine NodeMCU ist eine Open-Source-IoT-Plattform, deren Firmware auf Espressifs SoC Wi-Fi ESP8266 läuft, basierend auf dem ESP8266 nonOS SDK . Die Hardware basiert auf dem ESP-12-Modul. Die Skriptsprache ist Lua , die die Verwendung vieler Open-Source-Projekte wie lua-cjson und spiffs ermöglicht. Merkmale
Wi-Fi-Modul – ESP-12E-Modul ähnlich dem ESP-12-Modul, aber mit 6 zusätzlichen GPIOs.
USB – Micro-USB-Anschluss für Stromversorgung, Programmierung und Debugging
Header – 2x 2,54 mm 15-poliger Header mit Zugriff auf GPIOs, SPI, UART, ADC und Strompins
Reset- und Flash-Tasten
Stromversorgung: 5 V über Micro-USB-Anschluss
Abmessungen: 49 x 24,5 x 13 mm
