Smart-Home-Systeme selber bauen Smart Home- und IoT-Technik für den Arduino bietet eine Fülle von Praxisprojekten, die mit einem einzigen Kit aufgebaut werden können. Das "SunFounder Smart Home Internet of Things Kit V2.0 for Arduino" enthält über 30 Komponenten, Bauelemente und Module aus allen Bereichen der modernen Elektronik. Damit lassen sich eine Fülle von Projekten realisieren. Für den Einsteiger werden zunächst einige einfachere Einsteigerexperimente vorgestellt. Der fortgeschrittenere Anwender kann sich dagegen gleich an die komplexeren Themen heranwagen. Neben präzisen digitalen Thermometern, Hygrometern, Belichtungsmessern und verschiedenen Alarmanlagen entstehen auch praktisch einsetzbare Geräte und Anwendungen wie etwa eine vollautomatische Beleuchtungssteuerung ein digitales Thermostat eine multifunktionale Klimamessstation Zudem wird detailliert erklärt, wie Messdaten in das Internet übertragen werden. Dort sind sie grafisch darstellbar und können weltweit abgerufen werden. Auch auf die damit verbundenen Gefahren und die Problematik des Datenschutzes wird eingegangen. Die vorgestellten Praxisprojekte bleiben dabei aber nicht im Status eines „Laborprototyps“ stehen. Durch entsprechende Tipps und Hinweise entstehen vielmehr praxistaugliche Geräte, die in Haushalt, Hobby und Beruf eingesetzt werden können. Selbstverständlich können sämtliche Bauteile auch einzeln beschafft werden, so dass sich die Projekte im Buch auch ohne das komplette IoT-Kit durchführen lassen.

Lesen (+) (–)

Smart-Home-Systeme selber bauen Smart Home- und IoT-Technik für den Arduino bietet eine Fülle von Praxisprojekten, die mit einem einzigen Kit aufgebaut werden können. Das "SunFounder Smart Home Internet of Things Kit V2.0 for Arduino" enthält über 30 Komponenten, Bauelemente und Module aus allen Bereichen der modernen Elektronik. Damit lassen sich eine Fülle von Projekten realisieren. Für den Einsteiger werden zunächst einige einfachere Einsteigerexperimente vorgestellt. Der fortgeschrittenere Anwender kann sich dagegen gleich an die komplexeren Themen heranwagen. Neben präzisen digitalen Thermometern, Hygrometern, Belichtungsmessern und verschiedenen Alarmanlagen entstehen auch praktisch einsetzbare Geräte und Anwendungen wie etwa eine vollautomatische Beleuchtungssteuerung ein digitales Thermostat eine multifunktionale Klimamessstation Zudem wird detailliert erklärt, wie Messdaten in das Internet übertragen werden. Dort sind sie grafisch darstellbar und können weltweit abgerufen werden. Auch auf die damit verbundenen Gefahren und die Problematik des Datenschutzes wird eingegangen. Die vorgestellten Praxisprojekte bleiben dabei aber nicht im Status eines „Laborprototyps“ stehen. Durch entsprechende Tipps und Hinweise entstehen vielmehr praxistaugliche Geräte, die in Haushalt, Hobby und Beruf eingesetzt werden können. Selbstverständlich können sämtliche Bauteile auch einzeln beschafft werden, so dass sich die Projekte im Buch auch ohne das komplette IoT-Kit durchführen lassen.

Lesen (+) (–)

Datenerfassung: Sondieren Sie die Umwelt ihres Gerätes mit den integrierten Temperatur-, Feuchtigkeits- und Drucksensoren und sammeln Sie Daten über Bewegungen mit der 6-Achsen-IMU sowie Licht-, Gesten- und Näherungssensorik. Fügen Sie ganz einfach weitere externe Sensoren hinzu, um noch mehr Daten aus verschiedenen Quellen über die integrierten Grove-Anschlüsse (x3) zu erfassen. Datenspeicherung: Erfassen und speichern Sie alle Daten lokal auf einer SD-Karte oder stellen Sie eine Verbindung zur Arduino IoT Cloud her, um die Daten in Echtzeit zu erfassen, zu speichern und zu visualisieren. Datenvisualisierung: Zeigen Sie die Sensormesswerte in Echtzeit auf dem integrierten OLED-Farbdisplay an und erstellen Sie mithilfe der integrierten LEDs und des Summers visuelle oder akustische Ausgaben. Steuerung: Das integrierte Display erlaub eine praktische und direkte Steuerung von elektronischen Kleinspannungsgeräten über die integrierten Relais und die fünf Steuertasten.

Lesen (+) (–)

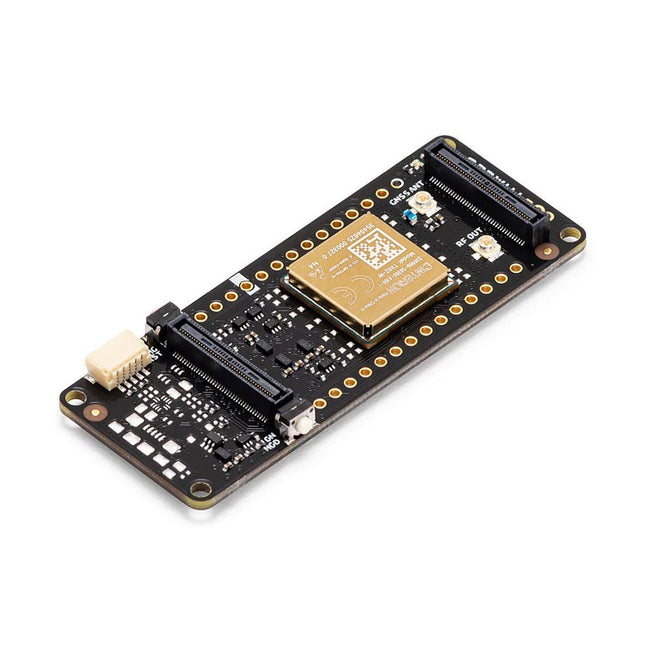

Der Portenta Cat. M1/NB IoT GNSS-Shield ermöglicht Ihnen, die Verbindungsfunktionen Ihrer Portenta H7-Anwendungen zu verbessern. Der Shield nutzt ein Cinterion TX62-Wireless-Modul von Thales, das für hocheffiziente, energieeffiziente IoT-Anwendungen entwickelt wurde, um eine optimierte Bandbreite und Leistung zu garantieren. Der Portenta Cat. M1/NB IoT GNSS-Shield verbindet sich mit der starken Edge-Computing-Leistung des Portenta H7 und ermöglicht die Entwicklung von Asset-Tracking- und Fernüberwachungsanwendungen in industriellen Einstellungen sowie in Landwirtschaft, öffentlichen Einrichtungen und smarten Städten. Der Shield bietet eine Zellularverbindung für beide Cat. M1- und NB-IoT-Netze mit der Option, eSIM-Technologie zu verwenden. Verfolgen Sie Ihre Wertgegenstände einfach - in der Stadt oder weltweit - mit Ihrer Wahl aus GPS, GLONASS, Galileo oder BeiDou. Funktionen Verändern Sie die Verbindungsfähigkeiten ohne Änderung des Boards Fügen Sie NB-IoT, CAT. M1 und Positionsbestimmung zu jedem Portenta-Produkt hinzu Möglichkeit, einen kleinen Multiprotokoll-Router (WiFi - BT + NB-IoT/CAT. M1) zu erstellen Verringern Sie die Kommunikationsbandbreitenanforderungen in IoT-Anwendungen erheblich Niedrigenergie-Modul Auch mit MKR-Boards kompatibel Fernüberwachung Industrielle und landwirtschaftliche Unternehmen können das Portenta Cat. M1/NB IoT GNSS-Shield nutzen, um Gasmessgeräte, optische Sensoren, Maschinenalarmsysteme, biologische Schädlingsfallen und mehr fern überwachen zu können. Technologieanbieter, die Smart-City-Lösungen bereitstellen, können die Leistung und Zuverlässigkeit des Portenta H7 durch den Portenta Cat. M1/NB IoT GNSS-Shield verstärken, um Daten zu verbinden und Aktionen zu automatisieren, um eine wirklich optimierte Ressourcennutzung und eine verbesserte Benutzererfahrung zu ermöglichen. Vermögensüberwachung Fügen Sie Überwachungsfähigkeiten zu jedem Vermögen hinzu, indem Sie die Leistung und Edge-Computing-Funktionen der Portenta-Familienboards kombinieren. Das Portenta Cat. M1/NB IoT GNSS-Shield ist ideal zur Überwachung wertvoller Güter und auch zur Überwachung von industriellen Maschinen und Ausrüstungen. Spezifikationen Verbindungsfähigkeit Cinterion TX62 Wireless-Modul; NB-IoT - LTE CAT.M1; 3GPP Rel.14 kompatibles Protokoll LTE Cat. M1/NB1/NB2; UMTS BÄNDE: 1 / 2 / 3 / 4 / 5 / 8 / 12(17) / 13 / 18 / 19 / 20 / 25 / 26 / 27 / 28 / 66 / 71 / 85; LTE Cat.M1 DL: max. 300 kbps, UL: max. 1,1 Mbps; LTE Cat.NB1 DL: max. 27 kbps, UL: max. 63 kbps; LTE Cat.NB2 DL: max. 124 kbps, UL: max. 158 kbps Kurznachrichtendienst (SMS) Punkt-zu-Punkt-Mobilterminierung (MT) und Mobilorigination (MO) Text-Modus; Protokoll-Dateneinheit (PDU) Modus Lokalisierungsunterstützung GNSS-Fähigkeit (GPS/BeiDou/Galileo/GLONASS) Sonstiges Eingebetteter IPv4- und IPv6-TCP/IP-Stack-Zugriff; Internetdienste: TCP-Server/Client, UDP-Client, DNS, Ping, HTTP-Client, FTP-Client, MQTT-Client; Sichere Verbindung mit TLS/DTLS; sicherer Bootvorgang Dimensionen 66 x 25,4 mm Betriebstemperatur -40° C to +85° C (-104° F to 185°F) Downloads Datenblatt Schaltpläne

Lesen (+) (–)

There are many so-called 'Arduino compatible' platforms on the market. The ESP8266 – in the form of the WeMos D1 Mini Pro – is one that really stands out. This device includes WiFi Internet access and the option of a flash file system using up to 16 MB of external flash memory. Furthermore, there are ample in/output pins (though only one analogue input), PWM, I²C, and one-wire. Needless to say, you are easily able to construct many small IoT devices! This book contains the following builds: A colourful smart home accessory refrigerator controller 230 V power monitor door lock monitor and some further spin-off devices. All builds are documented together with relevant background information for further study. For your convenience, there is a small PCB for most of the designs; you can also use a perf board. You don’t need to be an expert but the minimum recommended essentials include basic experience with a PC, software, and hardware, including the ability to surf the Internet and assemble PCBs. And of course: A handle was kept on development costs. All custom software for the IoT devices and PCB layouts are available for free download from at Elektor.com.

Lesen (+) (–)

Dieses Buch beschäftigt sich mit DC-Elektromotoren und deren Einsatz in Arduino und Raspberry Pi Zero W-Projekten. Das Buch enthält zahlreiche Motorsteuerungsprojekte, wobei jedes Projekt denselben Aufbau besitzt: Projekttitel Beschreibung des Projekts Blockschaltbild Schaltplan Zusammenbau Vollständiges Programmlisting Umfassende Erläuterung des Programms Die Projekte im Buch umfassen die Standard-DC-Motoren, Schrittmotoren, Servomotoren und mobile Roboter. Das Buch richtet sich an Elektronik-Bastler, die Projekte mit dem Arduino Uno oder dem Raspberry Pi Zero W entwickeln und dabei Motoren einsetzen möchten. Ein besonders reizvolles Projekt dieses Buches ist die Fernsteuerung eines mobilen Roboters von einem Mobiltelefon aus mit dem Arduino Uno sowie dem Raspberry Pi Zero W. Dieses Projekt wird sowohl über Wi-Fi als auch über Bluetooth mit dem Handy gesteuert. Die Leser sollten in der Lage sein, einen Roboter vorwärts, rückwärts, links oder rechts zu bewegen, indem sie einfache Befehle vom Mobiltelefon aus senden. Die vollständigen Programmlistings aller Projekte sowie die detaillierten Programmbeschreibungen finden Sie im Buch. Der Leser kann die Projekte Schritt für Schritt nachbauen oder sie an die eigenen Bedürfnisse anpassen.

Lesen (+) (–)

Affordable solutions with the ESP8266 and 3D printing If you are looking for a small yet powerful IoT device, you are likely to come across the ESP8266 and compatible products on the market today. One of these, the Wemos/Lolin D1 Mini Pro board strikes a remarkable balance between cost and performance. A small and very affordable prototype board, the D1 Mini Pro stands out with its WiFi functionality and a 16-Mbytes flash memory for easy creation of a flash file system. In addition, there are sufficient input and output pins (only one analog input though) to support PWM, I²C, and One-Wire systems to mention but a few. The book describes the operation, modding, construction, and programming of home appliances including a colorful smart home accessory, a refrigerator/greenhouse controller, an AC powerline monitor, a door lock monitor, and an IKEA Trådfri controller. As a benefit, all firmware developed for these DIY, "IoT-ized" devices can be updated over-the-air (OTA). For most of the designs in the book, a small printed circuit board (PCB) and an enclosure are presented so readers can have a finished and attractive-looking product. Readers having – or with access to! – a 3D printer can "print" the suggested enclosures at home or in a shop. Some of the constructions benefit from a Raspberry Pi configured as a gateway or cms server. This is also described in detail with all the necessary configuring. You don’t need to be an expert but the prerequisites to successful replication of the projects include basic skills with PC software including the ability to surf the Internet. In terms of hardware, you should be comfortable with soldering and generally assembling the PCBs presented in the book. All custom software written for the IoT devices, the PCB layouts, and 3D print files described in the book are available for free downloading.

Lesen (+) (–)

Der Arduino Nano ist eine kleine, vollständige und Breadboard-freundliche Platine, die auf dem ATmega328 (Arduino Nano 3.x) basiert. Er hat mehr oder weniger die gleiche Funktionalität wie der Arduino Duemilanove, aber in einem anderen Gehäuse. Es fehlt nur eine DC-Strombuchse und arbeitet mit einem Mini-B-USB-Kabel anstelle eines Standardkabels. Technische Daten Mikrocontroller ATmega328 Betriebsspannung (Logikpegel) 5 V Eingangsspannung (empfohlen) 7-12 V Eingangsspannung (Grenzwerte) 6-20 V Digitale E/A-Pins 14 (davon 6 mit PWM-Ausgang) Analogeingangs-Pins 8 DC-Strom pro I/O-Pin 40 mA Flash-Speicher 16 KB (ATmega168) oder 32 KB (ATmega328), davon 2 KB für den Bootloader SRAM 1 KB (ATmega168) oder 2 KB (ATmega328) EEPROM 512 bytes (ATmega168) oder 1 KB (ATmega328) Taktfrequenz 16 MHz Abmessungen 18 x 45 mm Stromversorgung Der Arduino Nano kann über den Mini-B-USB-Anschluss, eine ungeregelte externe 6-20-V-Stromversorgung (Pin 30) oder eine geregelte externe 5-V-Stromversorgung (Pin 27) mit Strom versorgt werden. Die Stromquelle wird automatisch auf die höchste Spannungsquelle eingestellt. Speicher Der ATmega168 verfügt über 16 KB Flash-Speicher zum Speichern von Code (davon 2 KB für den Bootloader), 1 KB SRAM und 512 Byte EEPROM Der ATmega328 verfügt über 32 KB Flash-Speicher zum Speichern von Code (2 KB werden auch für den Bootloader verwendet), 2 KB SRAM und 1 KB EEPROM. Input und Output Jeder der 14 digitalen Pins des Nano kann mit den Funktionen pinMode(), digitalWrite(), und digitalRead() als Eingang oder Ausgang verwendet werden. Jeder Pin kann maximal 40 mA liefern oder empfangen und hat einen internen Pull-up-Widerstand (standardmäßig ausgeschaltet) von 20-50 kOhm. Kommunikation Der Arduino Nano verfügt über eine Reihe von Möglichkeiten zur Kommunikation mit einem Computer, einem anderen Arduino oder anderen Mikrocontrollern. Der ATmega168 und ATmega328 bieten eine serielle UART-TTL-Kommunikation (5 V), die an den digitalen Pins 0 (RX) und 1 (TX) verfügbar ist. Ein FTDI FT232RL auf dem Board leitet diese serielle Kommunikation über USB weiter, und die FTDI-Treiber (in der Arduino-Software enthalten) stellen der Software auf dem Computer einen virtuellen Com-Port zur Verfügung. Die Arduino-Software enthält einen seriellen Monitor, mit dem einfache Textdaten zum und vom Arduino-Board gesendet werden können. Die RX- und TX-LEDs auf dem Board blinken, wenn Daten über den FTDI-Chip und die USB-Verbindung zum Computer übertragen werden (jedoch nicht bei serieller Kommunikation über die Pins 0 und 1). Eine SoftwareSerial-Bibliothek ermöglicht die serielle Kommunikation über jeden der digitalen Pins des Nano. Programmierung Der Arduino Nano kann mit der Arduino-Software (Download) programmiert werden. Der ATmega168 oder ATmega328 auf dem Arduino Nano verfügt über einen Bootloader, mit dem Sie neuen Code ohne ein externes Hardware-Programmiergerät hochladen können. Er kommuniziert mit dem ursprünglichen STK500-Protokoll (Referenz, C-Header-Dateien). Sie können den Bootloader auch umgehen und den Mikrocontroller über den ICSP-Header (In-Circuit Serial Programming) programmieren, indem Sie Arduino ISP oder ein ähnliches Programm verwenden; Einzelheiten finden Sie in dieser Anleitung. Automatischer (Software-)Reset Anstatt den Reset-Knopf vor einem Upload physisch zu betätigen, ist der Arduino Nano so konzipiert, dass er durch eine auf einem angeschlossenen Computer laufende Software zurückgesetzt werden kann. Eine der Hardware-Flusskontrollleitungen (DTR) desFT232RL ist über einen 100 nF-Kondensator mit der Reset-Leitung des ATmega168 oder ATmega328 verbunden. Wenn diese Leitung aktiviert wird (low), fällt die Reset-Leitung lange genug ab, um den Chip zurückzusetzen. Die Arduino-Software nutzt diese Fähigkeit, um das Hochladen von Code durch einfaches Drücken der Upload-Taste in der Arduino-Umgebung zu ermöglichen. Dies bedeutet, dass der Bootloader ein kürzeres Timeout haben kann, da das Absenken von DTR gut mit dem Beginn des Uploads koordiniert werden kann.

Lesen (+) (–)

Using the RFID Starter Kit An Arduino board has now become ‘the’ basic component in the maker community. No longer is an introduction to the world of microcontrollers the preserve of the expert. When it comes to expanding the capabilities of the basic Arduino board however, the developer is still largely on his own. If you really want to build some innovative projects it’s often necessary to get down to component level. This can present many beginners with major problems. That is exactly where this book begins. This book explains how a wide variety of practical projects can be built using items supplied in a single kit together with the Arduino board. This kit, called the 'RFID Starter Kit for Arduino' (SKU 17240) is not just limited to RFID applications but contains more than 30 components, devices and modules covering all areas of modern electronics. In addition to more simple components such as LEDs and resistors there are also complex and sophisticated modules that employ the latest technology such as: A humidity sensor A multicolor LED A large LED matrix with 64 points of light A 4-character 7-segment LED display An infra red remote-controller unit A complete LC-display module A servo A stepper motor and controller module A complete RFID reader module and security tag On top of that you will get to build precise digital thermometers, hygrometers, exposure meters and various alarm systems. There are also practical devices and applications such as a fully automatic rain sensor, a sound-controlled remote control system, a multifunctional weather station and so much more. All of the projects described can be built using the components supplied in the Elektor kit.

Lesen (+) (–)

Pfiffige Lösungen mit Arduino Pro Mini und ATmega328-Boards Mit einem einfachen Arduino Pro Mini Board und ein paar weiteren Bauteilen lassen sich heute für wenig Geld Projekte realisieren, die vor 20 oder 30 Jahren noch undenkbar waren oder ein kleines Vermögen gekostet hätten. Von einfachen LED-Effekten bis zur Ladestation – die den Akku auf Herz und Nieren prüft – ist in diesem Buch vieles dabei. Als Mikrocontroller dient bei allen beschriebenen Projekten der ATmega328, der mit seinen 20 Ein- und Ausgangsleitungen unzählige Möglichkeiten zum Messen, Schalten und Steuern bietet. Mit einem 7-Segment-Display und ein paar Widerständen lässt sich daraus z. B. ein Voltmeter bauen oder mittels NTC ein Thermometer. Die Arduino-Plattform bietet dabei die perfekte Entwicklungsumgebung zum Programmieren der Boards. Neben den ganz konkreten Projekten soll das Buch aber auch das nötige Wissen vermitteln, um eigene Ideen zu realisieren. Wie misst man was? Welches ist der geeignete Transistor, um verschiedene Verbraucher zu schalten? Wann ist man mit einem IC besser bedient, oder wie schaltet man Netzspannung? Auch batteriebetriebene Projekte mit LilyPad sind ausführlich thematisiert. Ebenso vielerlei Motoren, vom einfachen Gleichstrommotor bis zum Schrittmotor. Sensoren sind ein weiteres spannendes Thema. Nur zwei Beispiele: Mit einem winzigen Bauteil lässt sich tatsächlich messen, dass der Luftdruck am Fußboden höher ist als auf Tischhöhe. Mit einem simplen Infrarot-Empfänger kann man ausgedienten Fernbedienungen ein zweites Leben schenken und die Wohnung damit steuern.

Lesen (+) (–)

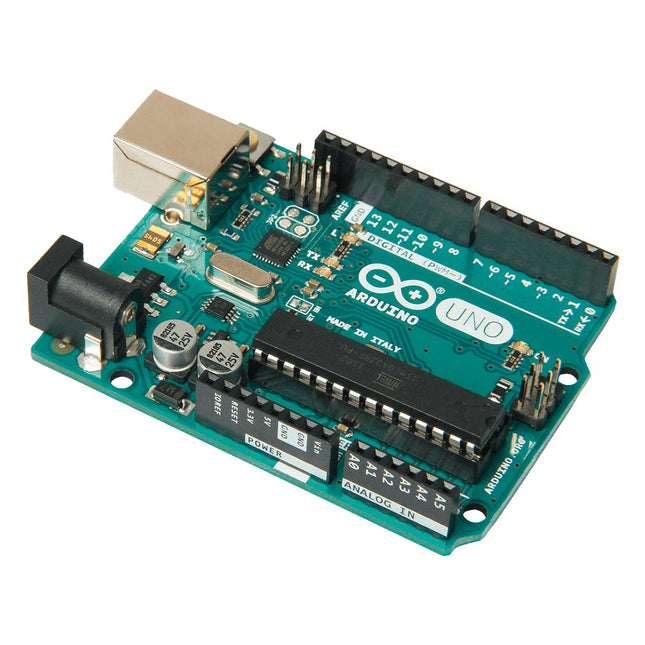

Arduino Uno ist ein Open-Source-Mikrocontroller-Board basierend auf einem ATmega328P. Es hat 14 digitale Ein-/Ausgangs-Pins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramik-Resonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Stromversorgungsbuchse, einen ICSP-Header und einen Reset-Taster. Es enthält alles, was für den Betrieb des Mikrocontrollers benötigt wird; schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen. Sie können mit Ihrem Uno basteln, ohne sich allzu große Sorgen machen zu müssen, etwas falsch zu machen. Im schlimmsten Fall können Sie den Chip für ein paar Dollar austauschen und noch einmal von vorne anfangen. "Uno" bedeutet auf Italienisch "eins" und wurde gewählt, um die Veröffentlichung der Arduino-Software (IDE) 1.0 zu markieren. Das Uno-Board und die Version 1.0 der Arduino Software (IDE) waren die Referenzversionen von Arduino, die nun zu neueren Versionen weiterentwickelt wurden. Das Uno-Board ist das erste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform; eine umfangreiche Liste aktueller, vergangener oder veralteter Boards finden Sie im Arduino-Index der Boards. Technische Daten Mikrocontroller ATmega328P Betriebsspannung 5 V Eingangsspannung (empfohlen) 7-12 V Eingangsspannung (maximal) 6-20 V Digitale I/O-Pins 14 (davon 6 mit PWM-Ausgang) Digitale I/O-Pins mit PWM 6 Analoge Eingänge 6 DC-Strom pro I/O-Pin 20 mA DC-Strom für 3,3 V Pin 50 mA Flashspeicher 32 KB (ATmega328P), davon 0,5 KB vom Bootloader belegt SRAM 2 KB (ATmega328P) EEPROM 1 KB (ATmega328P) Taktgeschwindigkeit 16 MHz LED_BUILTIN 13 Abmessungen 68,6 x 53,4 mm Gewicht 25 g

Lesen (+) (–)

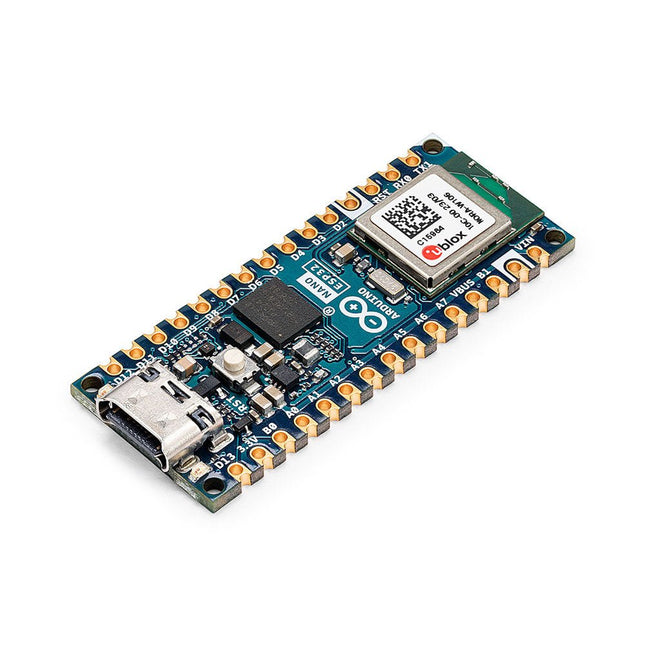

Der Arduino Nano ESP32 (mit und ohne Header) ist ein Nano-Formfaktor-Board, das auf dem ESP32-S3 (eingebettet im NORA-W106-10B von u-blox) basiert. Es ist das erste Arduino-Board, das vollständig auf einem ESP32 basiert. Es bietet Wi-Fi, Bluetooth LE, Debugging über natives USB in der Arduino-IDE sowie einen geringen Stromverbrauch. Der Nano ESP32 ist kompatibel mit der Arduino IoT Cloud und unterstützt MicroPython. Es ist ein ideales Board für den Einstieg in die IoT-Entwicklung. Features Geringer Platzbedarf: Dieses Board wurde unter Berücksichtigung des bekannten Nano-Formfaktors entwickelt und ist aufgrund seiner kompakten Größe perfekt für die Einbettung in eigenständige Projekte geeignet. Wi-Fi und Bluetooth: Nutzen Sie die Leistung des im IoT-Bereich bekannten ESP32-S3-Mikrocontrollers mit vollständiger Arduino-Unterstützung für drahtlose und Bluetooth-Konnektivität. Arduino- und MicroPython-Unterstützung: Wechseln Sie mit ein paar einfachen Schritten nahtlos zwischen Arduino- und MicroPython-Programmierung. Arduino IoT Cloud-kompatibel: Erstellen Sie schnell und einfach IoT-Projekte mit nur wenigen Codezeilen. Das Setup kümmert sich um die Sicherheit und ermöglicht Ihnen die Überwachung und Steuerung Ihres Projekts von überall aus mit der Arduino IoT Cloud-App. HID-Unterstützung: Simulieren Sie HID-Geräte wie Tastaturen oder Mäuse über USB und eröffnen Sie so neue Möglichkeiten für die Interaktion mit Ihrem Computer. Technische Daten Mikrocontroller u-blox NORA-W106 (ESP32-S3) USB-Anschluss USB-C Pins Eingebaute LED-Pins 13 Eingebaute RGB-LED-Pins 14-16 Digitale I/O-Pins 14 Analoge Eingangs-Pins 8 PWM-Pins 5 Externe Interrupts Alle digitalen Pins Konnektivität Wi-Fi u-blox NORA-W106 (ESP32-S3) Bluetooth u-blox NORA-W106 (ESP32-S3) Kommunikation UART 2x I²C 1x, A4 (SDA), A5 (SCL) SPI D11 (COPI), D12 (CIPO), D13 (SCK). Verwendung eines beliebigen GPIO für Chip Select (CS) Stromversorgung I/O-Spannung 3,3 V Eingangsspannung (nominal) 6-21 V Quellstrom pro I/O-Pin 40 mA Sinkstrom pro I/O-Pin 28 mA Taktrate Prozessor Bis zu 240 MHz Speicher ROM 384 kB SRAM 512 kB Externer Flash 128 Mbit (16 MB) Abmessungen 18 x 45 mm Downloads Datasheet Schematics

Lesen (+) (–)
