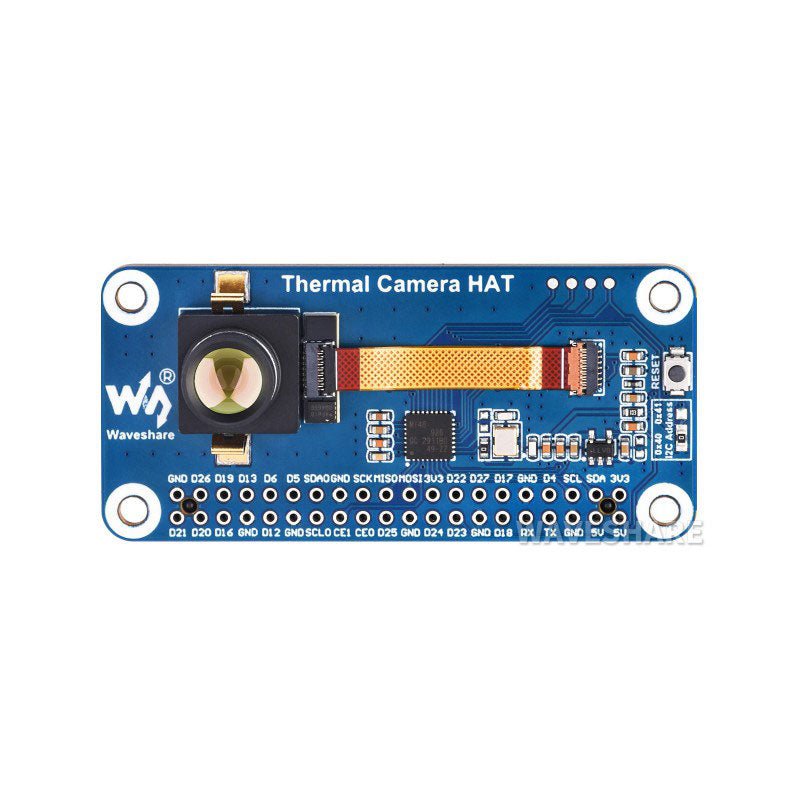

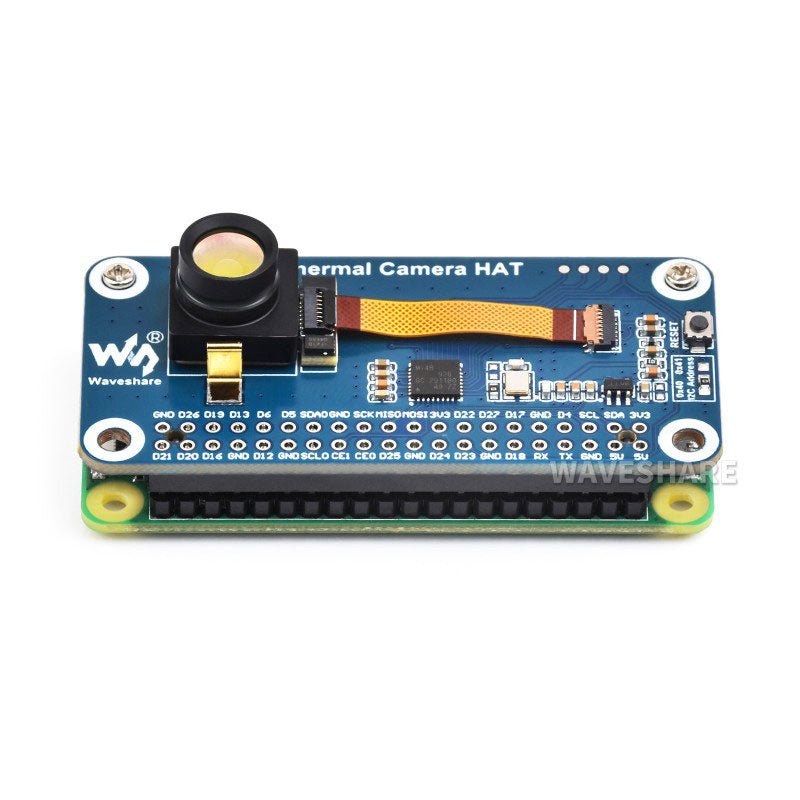

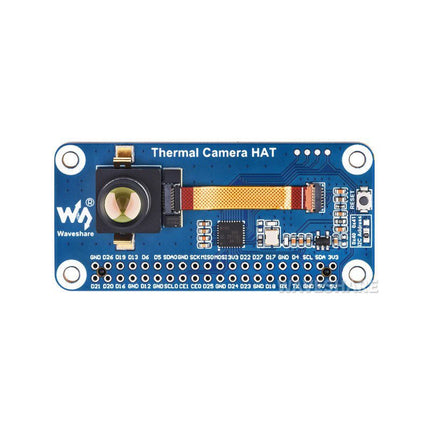

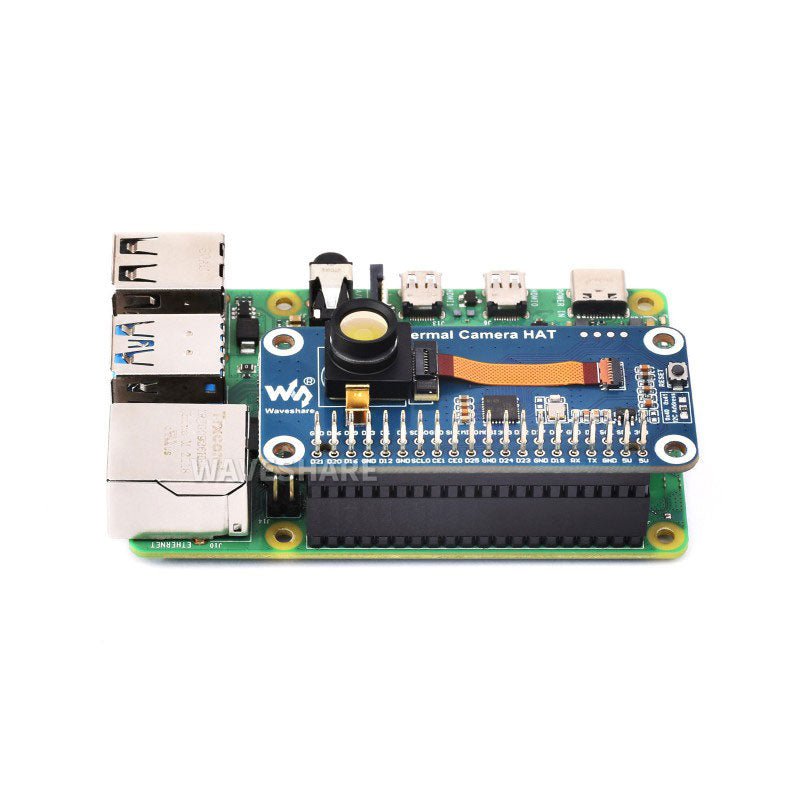

Waveshare Langwellen-IR-Wärmebildkamera für Raspberry Pi

  • HerstellerWaveshare

Beschreibung

Dies ist eine Langwellen-IR-Wärmebildkamera, die die Hybridtechnologie aus Mikrobolometer und Thermopile-Pixel nutzt und über 80x62 Array-Pixel verfügt. Es erkennt die IR1-Verteilung von Objekten im Sichtfeld, wandelt die Daten durch Berechnung in die Oberflächentemperatur der Objekte um und generiert dann Wärmebilder zur einfachen Integration in verschiedene industrielle oder intelligente Steuerungsanwendungen.

Features

  • Übernimmt die Hybridtechnologie aus Mikrobolometer und Thermosäule, 80x62 Array-Pixel
  • Kontinuierlicher Betrieb und Wärmebild-Videostream durch verschlussloses Design
  • Rauschäquivalente Temperaturdifferenz (NETD) 150 mK RMS bei 1 Hz Bildwiederholfrequenz
  • Bis zu 25 fps (max.) Wärmebild-Videostream-Ausgabe
  • Im Lieferumfang sind Online-Ressourcen und Handbücher enthalten (Python-Demo für Raspberry Pi, Android/Windows-Hostcomputer und Benutzerhandbuch usw.)

Anwendungen

  • Hochpräzise langfristige berührungslose Online-Temperaturüberwachung
  • IR-Wärmebildgeräte, IR-Thermometer
  • Smart Home, intelligentes Gebäude, intelligente Beleuchtung
  • Industrielle Temperaturregelung, Sicherheit & Sicherheit, Einbruch-/Bewegungserkennung
  • Thermische Analyse kleiner Ziele, Wärmetrendanalyse und Lösungen

Technische Daten

Stromversorgung 5 V
Betriebsstrom 61 mA bei 5 V
Wellenlängenbereich 8~14 μm
Betriebstemperatur -20~85°C
Zieltemperatur -20~400°C
Aktualisierungsrate 25 fps (Max)
FOV 45° x 45° (H x V)
Geräuschäquivalent
Temperaturunterschied
150 mK
Messgenauigkeit ±2°C (Umgebungstemperatur 10~70°C)
Abmessungen 65,0 x 30,5 mm

Lieferumfang

  • 1x Wärmebildkamera HAT
  • 1x 40-Pin-Buchsenleiste
  • 1x FPC 15-Pin-Kabel mit 0,3 mm Rastermaß (100 mm)
  • 1x Schraubenset

Downloads

Produktformular

Dies ist eine Langwellen-IR-Wärmebildkamera, die die Hybridtechnologie aus Mikrobolometer und Thermopile-Pixel nutzt und über 80x62 Array-Pixel verfügt. Es erkennt die... Weiterlesen

€ 149,95€ 124,95 inkl. MwSt.
Mitglieder identisch

    • Heute verschicken? Innerhalb von Jul 19, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 20892
    EAN: 25287

    Beschreibung

    Dies ist eine Langwellen-IR-Wärmebildkamera, die die Hybridtechnologie aus Mikrobolometer und Thermopile-Pixel nutzt und über 80x62 Array-Pixel verfügt. Es erkennt die IR1-Verteilung von Objekten im Sichtfeld, wandelt die Daten durch Berechnung in die Oberflächentemperatur der Objekte um und generiert dann Wärmebilder zur einfachen Integration in verschiedene industrielle oder intelligente Steuerungsanwendungen.

    Features

    • Übernimmt die Hybridtechnologie aus Mikrobolometer und Thermosäule, 80x62 Array-Pixel
    • Kontinuierlicher Betrieb und Wärmebild-Videostream durch verschlussloses Design
    • Rauschäquivalente Temperaturdifferenz (NETD) 150 mK RMS bei 1 Hz Bildwiederholfrequenz
    • Bis zu 25 fps (max.) Wärmebild-Videostream-Ausgabe
    • Im Lieferumfang sind Online-Ressourcen und Handbücher enthalten (Python-Demo für Raspberry Pi, Android/Windows-Hostcomputer und Benutzerhandbuch usw.)

    Anwendungen

    • Hochpräzise langfristige berührungslose Online-Temperaturüberwachung
    • IR-Wärmebildgeräte, IR-Thermometer
    • Smart Home, intelligentes Gebäude, intelligente Beleuchtung
    • Industrielle Temperaturregelung, Sicherheit & Sicherheit, Einbruch-/Bewegungserkennung
    • Thermische Analyse kleiner Ziele, Wärmetrendanalyse und Lösungen

    Technische Daten

    Stromversorgung 5 V
    Betriebsstrom 61 mA bei 5 V
    Wellenlängenbereich 8~14 μm
    Betriebstemperatur -20~85°C
    Zieltemperatur -20~400°C
    Aktualisierungsrate 25 fps (Max)
    FOV 45° x 45° (H x V)
    Geräuschäquivalent
    Temperaturunterschied
    150 mK
    Messgenauigkeit ±2°C (Umgebungstemperatur 10~70°C)
    Abmessungen 65,0 x 30,5 mm

    Lieferumfang

    • 1x Wärmebildkamera HAT
    • 1x 40-Pin-Buchsenleiste
    • 1x FPC 15-Pin-Kabel mit 0,3 mm Rastermaß (100 mm)
    • 1x Schraubenset

    Downloads
