Waveshare L76B GNSS-Modul für Raspberry Pi Pico

  • HerstellerWaveshare

Beschreibung

Das Pico-GPS-L76B ist ein GNSS-Modul, das für Raspberry Pi Pico entwickelt wurde und mehrere Satellitensysteme unterstützt, einschließlich GPS, BDS und QZSS. Es bietet Vorteile wie schnelle Positionierung, hohe Genauigkeit und geringen Stromverbrauch usw. In Kombination mit dem Raspberry Pi Pico ist die globale Navigationsfunktion einfach zu verwenden.

Merkmale

  • Standard-Raspberry-Pi-Pico-Header, unterstützt Platinen der Raspberry-Pi-Pico-Serie
  • Unterstützung mehrerer Satellitensysteme: GPS, BDS und QZSS
  • EINFACH, Self-Track-Vorhersagetechnologie, hilft bei der schnellen Positionierung
  • AlwaysLocate, intelligenter Controller mit periodischem Modus zum Energiesparen
  • Unterstützt D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • Baudrate der UART-Kommunikation: 4800–115200 Bit/s (standardmäßig 9600 Bit/s)
  • Integrierter Batteriehalter, unterstützt die wiederaufladbare ML1220-Zelle, zur Aufbewahrung von Ephemerideninformationen und Warmstarts
  • 4x LEDs zur Anzeige des Modulbetriebszustandes
  • Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)

Spezifikationen

GNSS
Frequenzband:
GPS L1 (1575,42 MHz)
BD2 B1 (1561,098 MHz)
Kanäle: 33 Tracking-Kanäle, 99 Erfassungskanäle, 210 PRN-Kanäle
C/A-Code
SBAS: WAAS, EGNOS, MSAS, GAGAN
Genauigkeit der horizontalen Position
(autonome Positionierung)
<2,5 Mio. CEP
Zeit bis zur ersten Fehlerbehebung bei -130 dBm
(EASY aktiviert)
Kaltstarts: <15s
Warmstarts: <5s
Heißstarts: <1s
Empfindlichkeit Erfassung: -148 dBm
Tracking: -163 dBm
Wiedererfassung: -160 dBm
Dynamische Leistung Höhe (maximal): 18000 m
Geschwindigkeit (maximal): 515 m/s
Beschleunigung (maximal): 4g
Andere
Kommunikationsinterface UART
Baudrate 4800–115200 Bit/s (9600 Bit/s standardmäßig)
Aktualisierungsrate 1 Hz (Standard), 10 Hz (maximal)
Protokolle NMEA 0183, PMTK
Versorgungsspannung 5 V
Betriebsstrom 13mA
Gesamtstromverbrauch < 40 mA bei 5 V (kontinuierlicher Modus)
Betriebstemperatur -40℃ ~ 85℃
Maße 52×21mm

Inbegriffen

  • 1x Pico-GPS-L76B

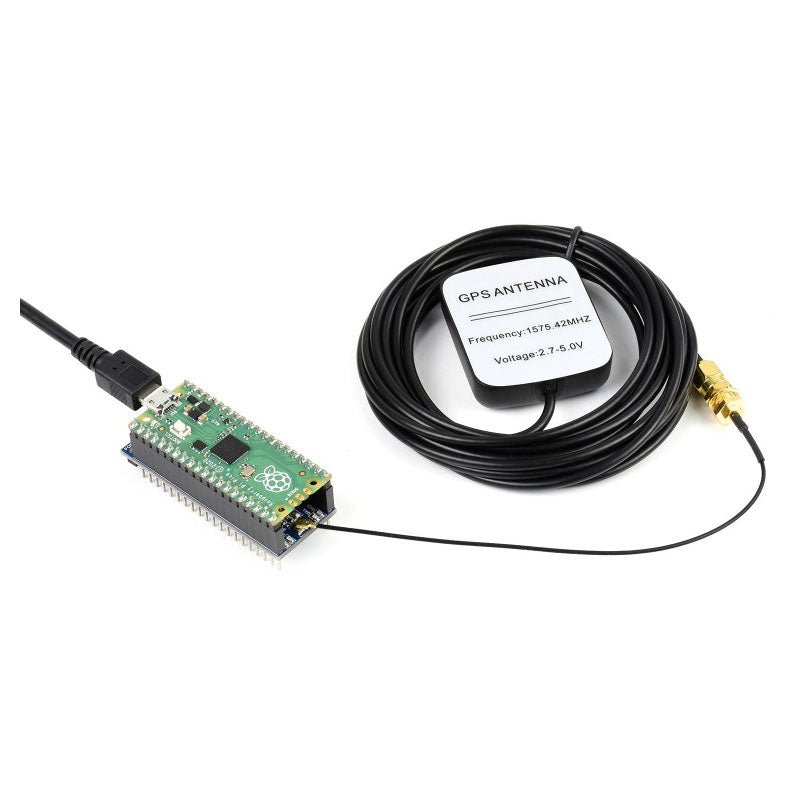

  • 1x GPS-Antenne
Produktformular

Das Pico-GPS-L76B ist ein GNSS-Modul, das für Raspberry Pi Pico entwickelt wurde und mehrere Satellitensysteme unterstützt, einschließlich GPS, BDS und... Weiterlesen

Keine Bewertungen

€ 21,95 inkl. MwSt.
Mitglieder € 19,76

      Details

      SKU: 19843
      EAN: 019843

      Beschreibung

      Das Pico-GPS-L76B ist ein GNSS-Modul, das für Raspberry Pi Pico entwickelt wurde und mehrere Satellitensysteme unterstützt, einschließlich GPS, BDS und QZSS. Es bietet Vorteile wie schnelle Positionierung, hohe Genauigkeit und geringen Stromverbrauch usw. In Kombination mit dem Raspberry Pi Pico ist die globale Navigationsfunktion einfach zu verwenden.

      Merkmale

      • Standard-Raspberry-Pi-Pico-Header, unterstützt Platinen der Raspberry-Pi-Pico-Serie
      • Unterstützung mehrerer Satellitensysteme: GPS, BDS und QZSS
      • EINFACH, Self-Track-Vorhersagetechnologie, hilft bei der schnellen Positionierung
      • AlwaysLocate, intelligenter Controller mit periodischem Modus zum Energiesparen
      • Unterstützt D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
      • Baudrate der UART-Kommunikation: 4800–115200 Bit/s (standardmäßig 9600 Bit/s)
      • Integrierter Batteriehalter, unterstützt die wiederaufladbare ML1220-Zelle, zur Aufbewahrung von Ephemerideninformationen und Warmstarts
      • 4x LEDs zur Anzeige des Modulbetriebszustandes
      • Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)

      Spezifikationen

      GNSS
      Frequenzband:
      GPS L1 (1575,42 MHz)
      BD2 B1 (1561,098 MHz)
      Kanäle: 33 Tracking-Kanäle, 99 Erfassungskanäle, 210 PRN-Kanäle
      C/A-Code
      SBAS: WAAS, EGNOS, MSAS, GAGAN
      Genauigkeit der horizontalen Position
      (autonome Positionierung)
      <2,5 Mio. CEP
      Zeit bis zur ersten Fehlerbehebung bei -130 dBm
      (EASY aktiviert)
      Kaltstarts: <15s
      Warmstarts: <5s
      Heißstarts: <1s
      Empfindlichkeit Erfassung: -148 dBm
      Tracking: -163 dBm
      Wiedererfassung: -160 dBm
      Dynamische Leistung Höhe (maximal): 18000 m
      Geschwindigkeit (maximal): 515 m/s
      Beschleunigung (maximal): 4g
      Andere
      Kommunikationsinterface UART
      Baudrate 4800–115200 Bit/s (9600 Bit/s standardmäßig)
      Aktualisierungsrate 1 Hz (Standard), 10 Hz (maximal)
      Protokolle NMEA 0183, PMTK
      Versorgungsspannung 5 V
      Betriebsstrom 13mA
      Gesamtstromverbrauch < 40 mA bei 5 V (kontinuierlicher Modus)
      Betriebstemperatur -40℃ ~ 85℃
      Maße 52×21mm

      Inbegriffen

      • 1x Pico-GPS-L76B
      • 1x GPS-Antenne
