Beschreibung Lötpastendosierung und Reflow in einem Der Voltera V-One erstellt zweilagige Prototyp-Leiterplatten auf Ihrem Schreibtisch. Gerber-Dateien gehen rein, gedruckte Leiterplatten kommen raus. Der Dispenser trägt eine leitfähige Tinte auf Silberbasis auf und druckt Ihre Schaltung direkt vor Ihren Augen. Die Bestückung traditioneller und additiver Leiterplatten ist mit den Lotpastendosier- und Reflowfunktionen des V-One einfach. Montieren Sie einfach Ihre Platine auf dem Druckbett und importieren Sie Ihre Gerber-Datei in die Voltera-Software.
Keine Schablonen mehr erforderlich Die Software von Voltera ist so konzipiert, dass sie leicht zu verstehen ist. Vom Importieren Ihrer Gerber-Dateien bis zum Drücken des Druckknopfes führt Sie die Software sicher durch jeden Schritt.
Kompatibel mit EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace, Upverter.

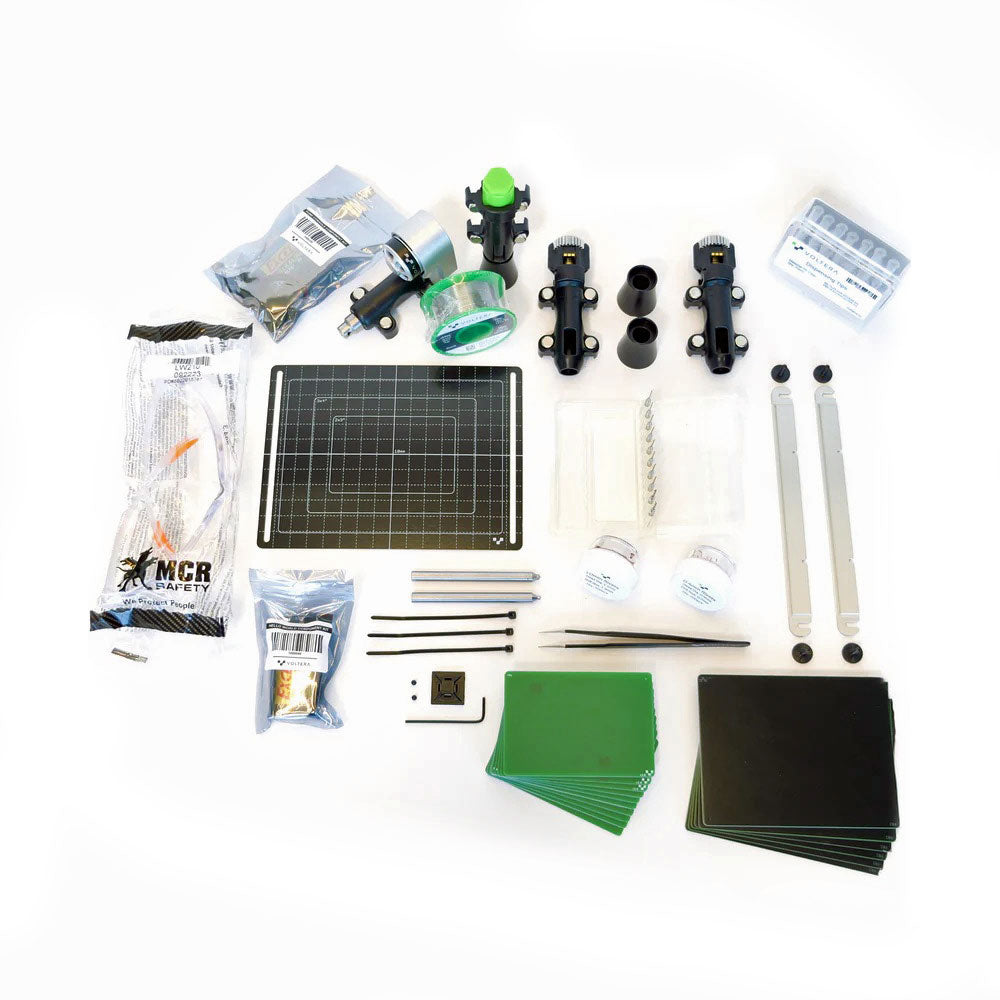

Der V-One Desktop-PCB-Drucker enthält alle Zubehörteile und Verbrauchsmaterialien, die Sie für den Start benötigen:
Verbrauchsmaterialen 1 Conductor 2 Kartusche 1 Lotpastenkartusche 10 2'x3' FR4-Substrate 6 3'x4' FR4-Substrate 10 2'x3' FR1-Substrate 6 3'x4' FR1-Substrate 25 230-Mikrometer-Einwegdüsen 1 Polierpad 1 Lötdrahtspule 1 Bohrerset 200 0,4 mm Nieten 200 1,0 mm Nieten 2 Nietwerkzeuge 1 Opferschicht 1 Hello World Starterkit 1 Punk Console Starterkit Zubehör 2 Substratklemmen und Rändelschrauben 2 Spender mit Kappen 1 Sonde 1 Übung 1 Satz Schutzbrillen 1 Antistatische Voltera-Pinzette Downloads Mehr Infos Technische Daten Druckspezifikationen Mindestspurbreite 0,2 mm Mindestpassivgröße 1005 Minimaler Pin-zu-Pin-Abstand (leitfähige Tinte) 0,8 mml Mindestabstand zwischen den Pins (Lötpaste) 0,5 mml Widerstand 12 mΩ/sq @ 70 um Höhe Substratmaterial FR4 Max. Plattenstärke 3 mm Lötspezifikationen Lötpastenlegierung Sn42/Bi57.6/Ag0.4 Lötdrahtlegierung SnBiAg1 Lötkolbentemperatur 180-210°C Druckbett Druckbereich 135 x 113,5 mm Max. Heizbetttemperatur 240 °C Rampenrate des beheizten Betts ~2°C/s Abmessungen/Gewicht Abmessungen 390 x 257 x 207 mm (L x W x H) Gewicht 7 kg Systemvoraussetzungen Kompatible Betriebssysteme Windows 7 oder höher, MacOS 10.11 oder höher Kompatibles Dateiformat Gerber Verbindungstyp Kabelgebundenes USB Zertifizierung EN 61326-1:2013 EMC-Anforderungen IEC 61010-1 Sicherheitsanforderungen CE-Kennzeichnung Wird an den Voltera V-One-Druckern angebracht, die an europäische Kunden geliefert werden.
Entwickelt und hergestellt in Kanada.
Mehr technische Informationen Quickstart
