Beschreibung

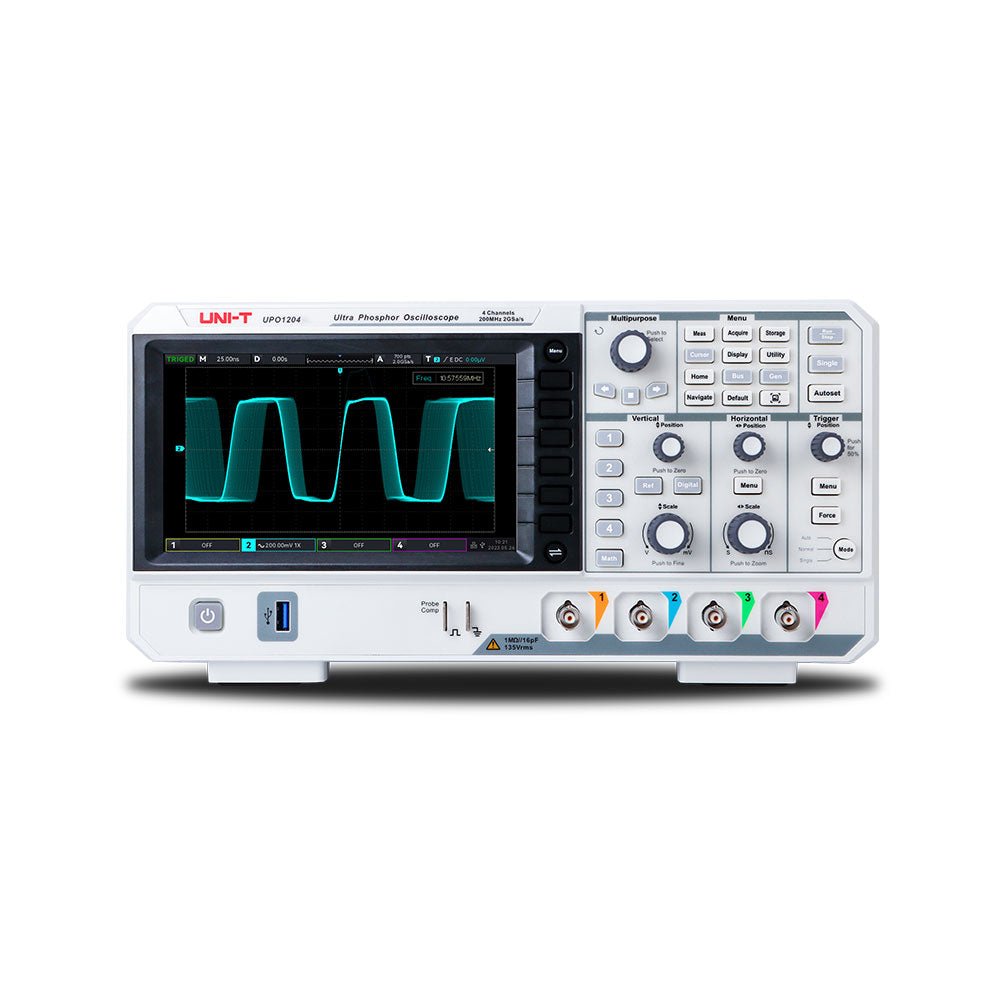

Das UPO1204 4-Kanal-Digitaloszilloskop nutzt die Ultra Phosphor 2.0-Technologie. Es verfügt über eine Bandbreite von 200 MHz und eine Echtzeit-Abtastrate von bis zu 2 GSa/s. Es unterstützt ein unabhängiges DVM-Modul, bietet umfangreiche Trigger- und Bus-Decodierfunktionen und unterstützt die hardwarebasierte Echtzeit-Decodierung des gesamten Speichers.
Das UPO1204 kann in verschiedenen Bereichen eingesetzt werden, darunter Embedded-System-Design, Messtechnik, Unterhaltungselektronik, Automobilelektronik, Feldwartung, Bildung und viele andere.
Features
- Bandbreite: 100 MHz
- Kanäle: 4
- Abtastrate: 2 GSa/s
- Vertikale Skala: 500 μV/div-20 V/div
- Geringes Grundrauschen: <100μVrms
- Maximale Speichertiefe bis zu 56 Mpts
- Wellenform-Erfassungsrate von bis zu 500.000 Wfms/s
- Die Hardware kann kontinuierlich 120.000 Frames in Echtzeit aufzeichnen
- Automatische Messung von 36 Wellenformparametern, der Messbereich unterteilt sich in Bildschirm- und Cursorbereich
- Unterstützt 7-stellige Hardware-Frequenzmessermessung
- DVM unterstützt die AC/DC-TRMS-Messung (True Virtual Value)
- Funktion zur Wellenformberechnung (FFT, Addition, Subtraktion, Multiplikation, Division, Digitalfilter, logische Operation und erweiterte Operation)
- 1 Mio. Abtastpunkte zur Verbesserung der FFT-Funktion, unterstützt Frequenzeinstellung, Wasserfallkurve, Demodulationsmodus und Markierungsmessung
- Mehrere Triggerfunktionen (Flanke, Impulsbreite, Video, Steigung, Runt-Impuls, Überamplitudenimpuls, Verzögerung, Timeout, Dauer, Setup-Hold, N-te Flanke und Codemuster)
- Unterstützt RS232, I²C, SPI-Trigger
- Innovative RS232-, I²C- und SPI-Vollspeicherhardware für Echtzeit-Dekodierung
- Ultra-Phosphor-Anzeigeeffekt, 256 Graustufenanzeige
- 7-Zoll-WVGA-TFT-LCD (800 x 480)

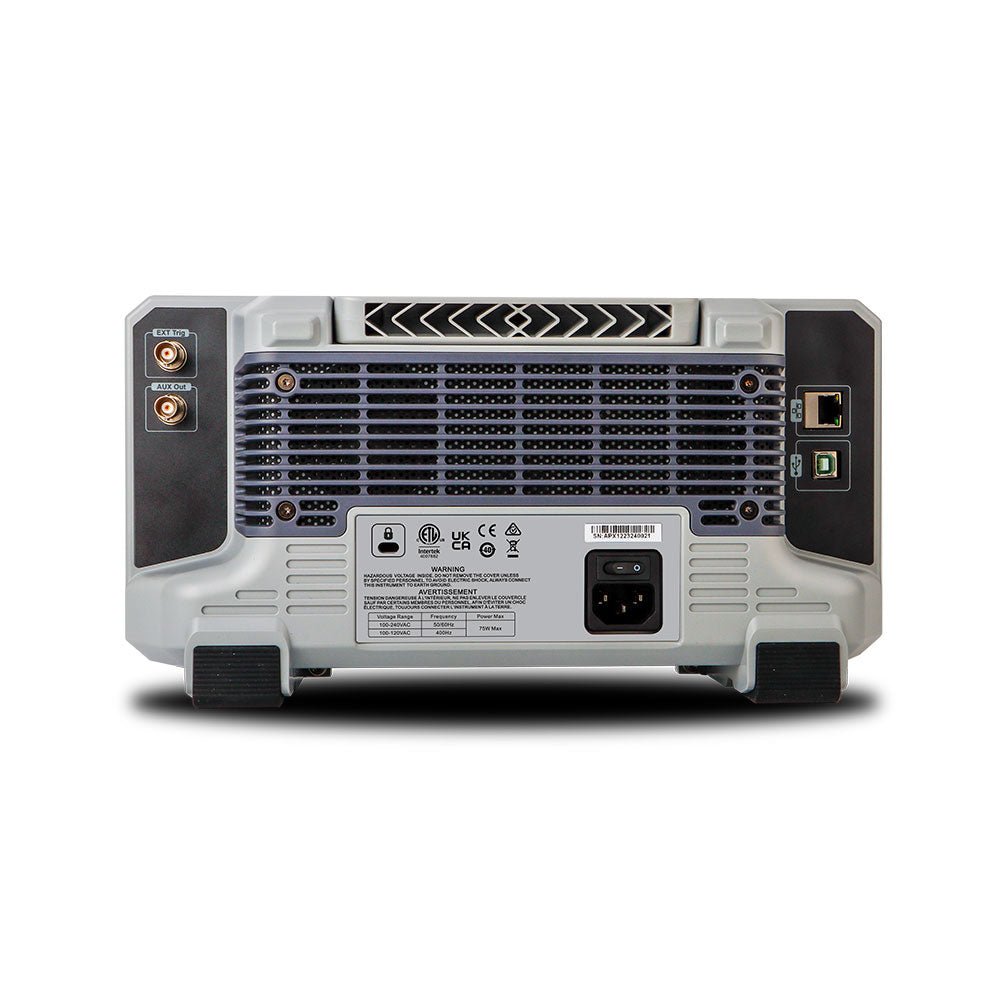

- Mehrere Schnittstellen: USB-Host, USB-Gerät, LAN, EXT Trig, AUX-Ausgang (Trig Out, Pass/Fail, DVM)
- Unterstützt Wellenformnavigation, Marker und Segment
- Unterstützung des programmierbaren SCPI-Standardbefehls
- Unterstützt WEB-Zugriff und -Kontrolle
- Abmessungen: 306 x 138 x 107 mm
- Gewicht: 2,45 kg
Technische Daten
| Modell |
UPO1104 |
UPO1204 |
| Bandbreite |
100 MHz |
200 Mhz |
| Analoge Kanäle |
4 |
4 |
| Echtzeit Abtastrate |
2 GSa/s |
2 GSa/s |
| Anstiegszeit |
≤3,5 ns |
≤1,8 ns |
| Speichertiefe |
56 Mpts |
56 Mpts |
| Erfassungsrate von Wellenformen |
500.000 Wfms/s |
500.000 Wfms/s |
Lieferumfang
- 1x UNI-T UPO1204 4-Kanal Phosphor-Oszilloskop (200 MHz)
- 1x Passiver Tastkopf (200 MHz)
- 1x Netzkabel
- 1x USB-Kabel
- 1x Manual
