Beschreibung
SPIDriver zeigt Ihnen in Echtzeit, was auf dem SPI-Bus passiert, sodass Sie nicht mehr über den Busstatus raten müssen. Sein Zweck besteht darin, das Verständnis der Funktionsweise von SPI-Hardware intuitiver zu gestalten. Dies ist nützlich, wenn Sie sich mit dem Debuggen von Hardware beschäftigen oder einfach zum ersten Mal eine Klasse in SPI einführen.

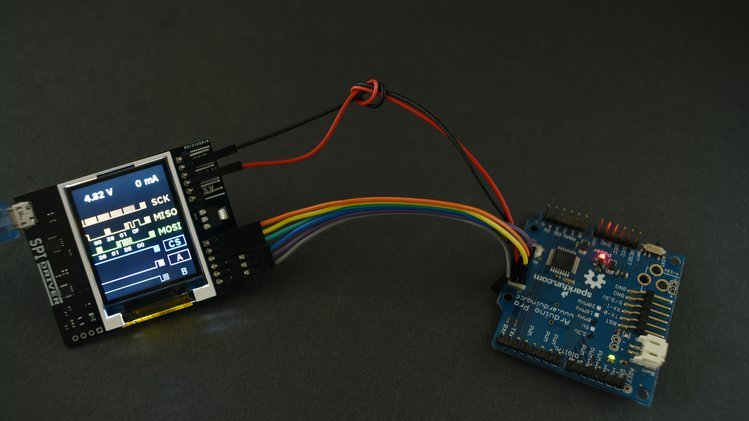

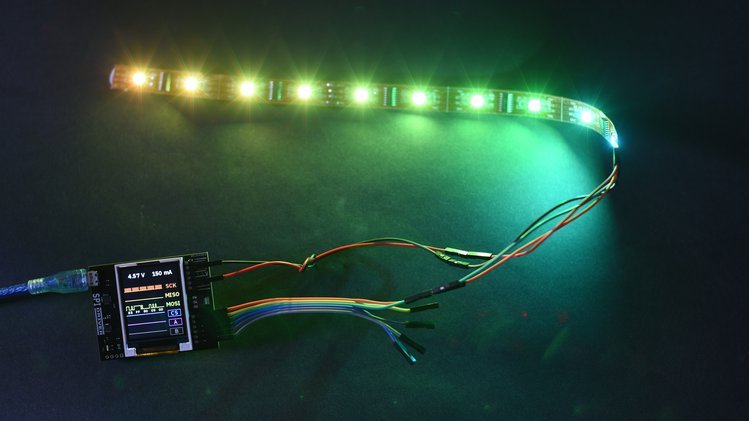

Mit SPIDriver können Sie LEDs und LCD-Displays direkt steuern und müssen sich nicht mit Mikrocontrollern herumschlagen. Es ist auch ein nützliches Werkzeug zum Untersuchen, Sichern und Klonen eines SPI-Flashs sowie zum Lesen und Schreiben von SPI-Flash-Schaltkreisen.

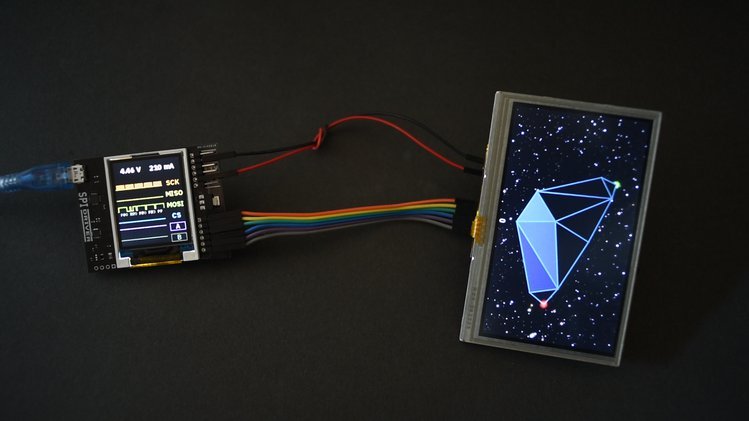

SPIDriver ist auch anwendbar, wenn Sie verschiedene Displays ansteuern, testen und bewerten möchten.
Mithilfe der Strom- und Spannungsüberwachung können Sie elektrische Probleme frühzeitig erkennen. Dank der mitgelieferten farbcodierten Kabel können Sie SPIDriver ohne großen Aufwand anschließen; kein Pinbelegungsplan erforderlich. Es umfasst 3,3-V- und 5-V-Versorgungen für Ihr Gerät sowie einen High-Side-Strommesser.
SPIDriver wird mit Software zur Steuerung geliefert:
- eine GUI
- die Befehlszeile
- C und C++ mit einer einzigen Quelldatei
- Python 2 und 3 mit einem Modul
Technische Eigenschaften

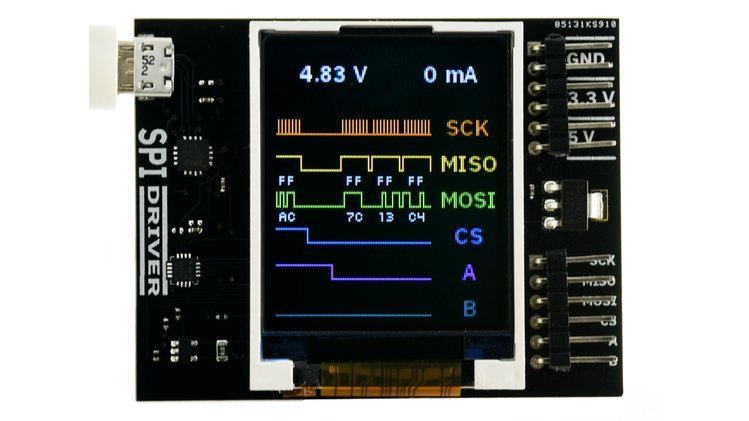

- Die Live-Anzeige zeigt Ihnen jederzeit genau, was es gerade tut
- Dauerhafte SPI-Übertragungen mit 500 Kbit/s
- USB-Netzspannungswächter zur Erkennung von Versorgungsproblemen, bis 0,01 V
- High-Side-Strommessung des Zielgeräts, bis zu 5 mA
- Zwei Hilfsausgangssignale, A und B
- Zwei dedizierte Stromanschlüsse: 3,3 V und 5 V
- Alle Signale sind farbcodiert, um den Farben der Jumper zu entsprechen
- Alle Signale haben eine Spannung von 3,3 V und sind 5 V tolerant
- Verwendet einen seriellen USB-Adapter von FTDI und einen EFM8-Controller in Automobilqualität von Silicon Labs
- Meldet außerdem Betriebszeit, Temperatur und laufenden CRC des gesamten Datenverkehrs
- Alle Sensoren und Signale werden über ein einfaches serielles Protokoll gesteuert
- GUI-, Befehlszeilen-, C/C++- und Python 2/3-Hostsoftware für Windows, Mac und Linux
Einzelheiten
- Maximaler Ausgangsstrom: bis zu 470 mA
- Signalstrom: bis zu 10 mA
- Gerätestrom: bis zu 25 mA
- Abmessungen: 61 mm x 49 mm x 6 mm
- Schnittstelle: USB 2.0, Micro-USB-Anschluss
Inhalt (SPIDriver Core)
- 1x SPI-Treiber
- 1x Satz Verbindungsbrücken
