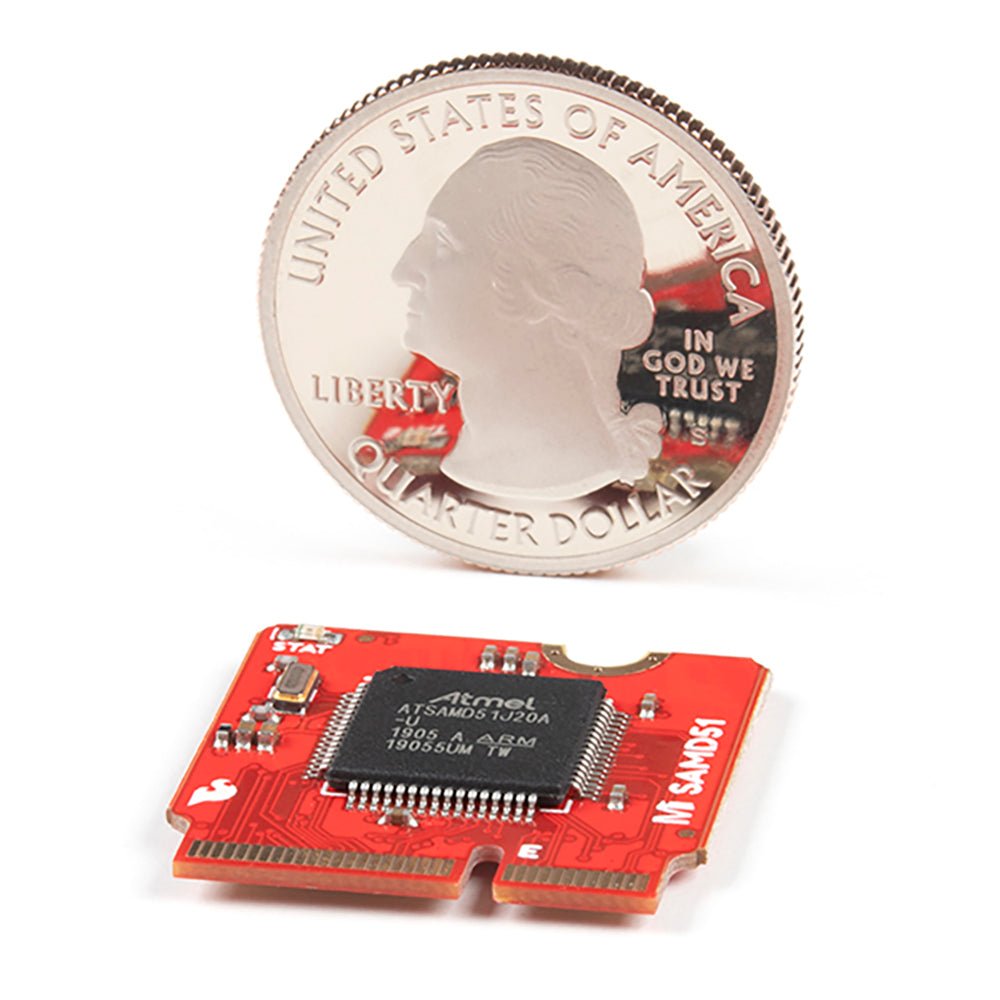

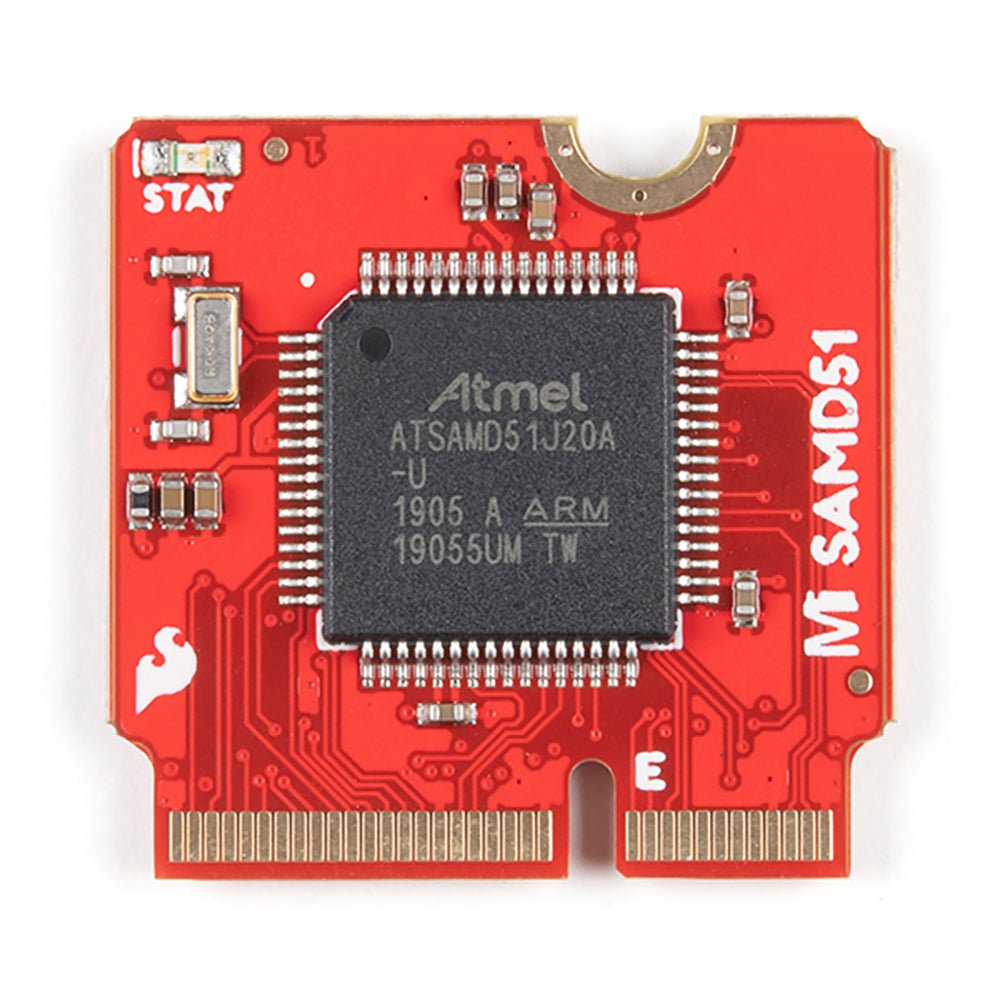

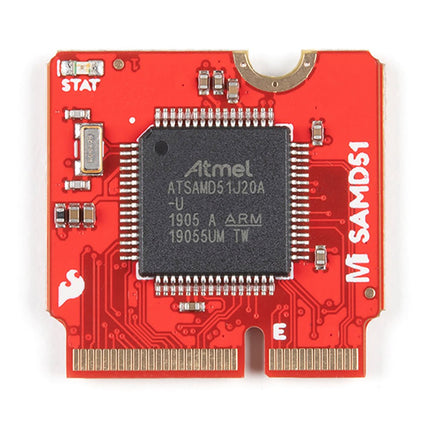

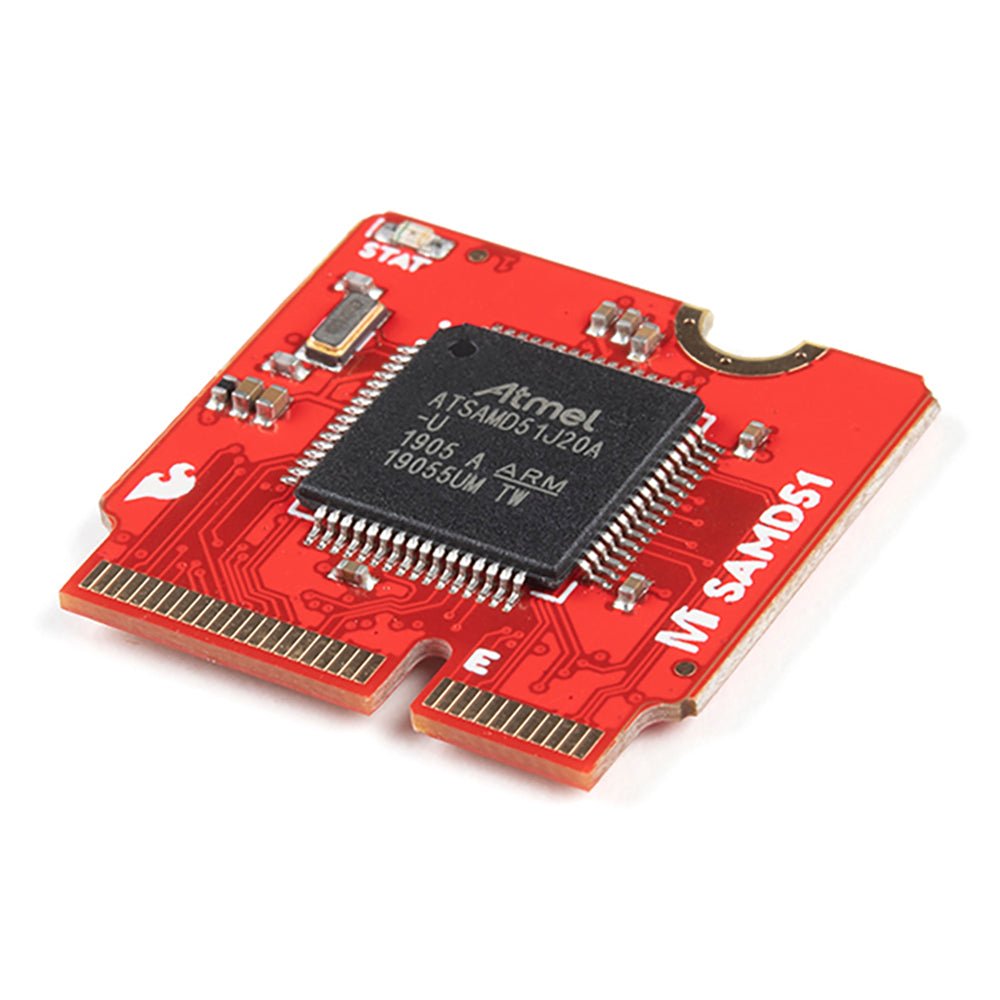

Mit einem Cortex-M4F mit BLE 5.0, der mit bis zu 96MHz läuft und mit so wenig Strom wie 6uA pro MHz (weniger als 5mW), ermöglicht der M.2 MicroMod-Anschluss das Einstecken eines MicroMod Carrier Boards mit beliebig vielen Peripheriegeräten. Werfen wir einen Blick darauf, was dieses Prozessorboard zu bieten hat! Wenn Sie Machine-Learning-Fähigkeiten, Bluetooth, I2C-Funktionalität zur Verbindung mit all unseren erstaunlichen Qwiic-Boards und mehr benötigen, ist der Artemis-Prozessor die perfekte Wahl für Ihr MicroMod Carrier Board.
Das Herzstück des Artemis-Moduls von SparkFun ist der Apollo3-Prozessor von Ambiq Micro, dessen ultra-effizienter ARM Cortex-M4F-Prozessor so spezifiziert ist, dass TensorFlow Lite mit nur 6uA/MHz läuft. Wir haben zwei I2C-Busse, acht GPIO, dedizierte Digital-, Analog- und PWM-Pins, mehrere SPI sowie QuadSPI und Bluetooth dazu geroutet. Mit diesem Prozessor können Sie wirklich nichts falsch machen. Schnappen Sie sich noch heute einen, besorgen Sie sich ein kompatibles Trägerboard und legen Sie los!
Features
1 M Flash / 384 k RAM
48 MHz / 96 MHz Turbo verfügbar
6uA/MHz (arbeitet mit weniger als 5mW bei vollem Betrieb)
48 GPIO - alle interruptfähig
31 PWM-Kanäle
Eingebauter BLE-Funk und Antenne
10 ADC-Kanäle mit 14-Bit-Präzision mit bis zu 2,67 Millionen Abtastungen pro Sekunde effektiv und kontinuierlich, Multi-Slot-Abtastrate
2 Kanal-Differenzial-ADC
2 UARTs
6 I2C-Busse
6 SPI-Busse
2/4/8-Bit-SPI-Bus
PDM-Schnittstelle
I2S-Schnittstelle
Sichere 'Smart Card'-Schnittstelle
FCC/IC/CE zertifiziert (ID-Nummer 2ASW8-ART3MIS)
1x USB dediziert für Programmierung und Debugging
1x UART mit Flusskontrolle
2 x I2C
1 x SPI
1 x Quad-SPI
8 x Schnelle GPIO
2 x Digitale Pins
2 x Analoge Pins
2 x PWM
1 x Differential ADC Paar
Status-LED
VIN-Pegel ADC
Dieses Modul enthält eine integrierte Trace-Antenne, passt den IC an einen FCC-zugelassenen Footprint an und enthält Entkopplungs- und Timing-Mechanismen, die in einer Schaltung mit dem nackten nRF52840-IC entwickelt werden müssten. Der Bluetooth-Transceiver auf dem nRF52840 verfügt über einen BT 5.1-Stack. Er unterstützt Bluetooth 5, Bluetooth Mesh, IEEE 802.15.4 (Zigbee & Thread) und 2,4Ghz RF-Funkprotokolle (einschließlich des proprietären RF-Protokolls von Nordic), so dass Sie auswählen können, welche Option für Ihre Anwendung am besten geeignet ist.
Merkmale
ARM Cortex-M4-CPU mit einer Fließkommaeinheit (FPU)
1MB interner Flash -- Für alle Ihre Programm-, SoftDevice- und Dateispeicheranforderungen!
256kB interner RAM -- Für Ihren Stack und Heap-Speicher.
Integrierter 2,4GHz-Funk mit Unterstützung für:
Bluetooth Low Energy (BLE) -- Mit Unterstützung für periphere und/oder zentrale BLE-Geräte
Bluetooth 5 -- Mesh Bluetooth!
ANT -- Wenn Sie das Gerät in einen Herzfrequenz- oder Trainingsmonitor verwandeln möchten.
Nordic's proprietäres RF-Protokoll -- Wenn Sie sicher mit anderen Nordic-Geräten kommunizieren wollen.
Jede E/A-Peripherie, die Sie brauchen könnten.
USB -- Verwandeln Sie Ihren nRF52840 in einen USB-Massenspeicher, verwenden Sie eine CDC-Schnittstelle (USB-Seriell) und mehr.
UART -- Serielle Schnittstellen mit Unterstützung für Hardware-Flow-Control, falls gewünscht.
I²C -- Jedermanns liebste 2-Draht bidirektionale Busschnittstelle
SPI -- Wenn Sie die 3+-drahtige serielle Schnittstelle bevorzugen
Analog-Digital-Wandler (ADC) -- Acht Pins am nRF52840 Mini Breakout unterstützen analoge Eingänge
PWM -- Timer-Unterstützung an jedem Pin bedeutet PWM-Unterstützung für die Ansteuerung von LEDs oder Servomotoren.
Echtzeituhr (RTC) -- Behält Sekunden und Millisekunden genau im Auge, unterstützt auch zeitgesteuerte Deep-Sleep-Funktionen.
Drei UARTs
Primär an die USB-Schnittstelle gebunden. Zwei Hardware-UARTs.
Zwei I²C-Busse
Zwei SPI-Busse
Der sekundäre SPI-Bus wird hauptsächlich für Flash-ICs verwendet.
PDM-Audioverarbeitung
Zwei analoge Eingänge
Zwei dedizierte digitale E/A-Pins
Zwei dedizierte PWM-Pins
Elf Allzweck-E/A-Pins
Der RP2040 arbeitet mit zwei ARM Cortex-M0+ Prozessoren (bis zu 133MHz):
264kB eingebetteter SRAM in sechs Bänken
6 dedizierte IO für SPI Flash (unterstützt XIP)
30 Multifunktions-GPIO:
Dedizierte Hardware für häufig verwendete Peripheriegeräte
Programmierbare IO für erweiterte Peripherieunterstützung
Vier 12-Bit-ADC-Kanäle mit internem Temperatursensor (bis zu 0,5 MSa/s)
USB 1.1 Host/Device-Funktionalität
Der RP2040 wird mit den plattformübergreifenden Entwicklungsumgebungen C/C++ und MicroPython unterstützt, einschließlich einfachem Zugang zum Laufzeit-Debugging. Er verfügt über einen UF2-Boot und Fließkommaroutinen, die in den Chip integriert sind. Der eingebaute USB kann sowohl als Device als auch als Host fungieren. Er hat zwei symmetrische Kerne und eine hohe interne Bandbreite, was ihn für Signalverarbeitung und Video nützlich macht. Während der Chip ein großes internes RAM hat, enthält das Board einen zusätzlichen externen Flash-Chip.
Merkmale
Doppelte Cortex M0+ Prozessoren, bis zu 133 MHz
264 kB eingebetteter SRAM in 6 Bänken
6 dedizierte IO für QSPI-Flash, unterstützt Execute in Place (XIP)
30 programmierbare IO für erweiterte Peripherieunterstützung
SWD-Schnittstelle
Timer mit 4 Alarmen
Echtzeitzähler (RTC)
USB 1.1 Host/Device-Funktionalität
Unterstützte Programmiersprachen
MicroPython
C/C++
Ein moderner USB-C-Anschluss macht die Programmierung einfach. Zusätzlich zu den herausgebrochenen Pins ermöglichen zwei separate Qwiic-fähige I2C-Anschlüsse eine einfache Verkettung von Qwiic-fähigen Geräten. Für fortgeschrittene Anwender, die die Leistung und Geschwindigkeit professioneller Tools nutzen möchten, haben wir die SWD-Pins freigelegt. Ein USB-A-Anschluss ist für Prozessor-Boards mit USB-Host-Unterstützung vorgesehen.
Eine Pufferbatterie ist für Prozessor-Boards mit RTC vorgesehen. Wenn Sie eine "Menge" GPIO mit einem einfach zu programmierenden, marktreifen Modul benötigen, ist das ATP genau das Richtige für Sie. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Low-Power-Tests zu messen.
Merkmale
M.2-Anschluss
Betriebsspannungsbereich
~3,3 V bis 6,0 V (über VIN an AP7361C 3,3V Spannungsregler)
3,3 V (über 3V3)
Ports [1]
1 x USB Typ C
1 x USB Typ A Host
2 x Qwiic Aktiviert I2C
1 x CAN
1 x I2S
2 x SPI
2 x UARTs
2 x Dedizierte Analog-Pins
2 x Dedizierte PWM-Pins
2 x Dedizierte digitale Pins
12 x Allzweck-Eingangs-/Ausgangs-Pins
1 x SWD 2x5 Stiftleiste
1 mAh Batterie-Backup für RTC
Tasten
Rücksetzen
Booten
LEDs
Power
3,3 V
Phillips #0 M2.5x3mm Schraube enthalten
Das SparkFun MicroMod mikroBUS Carrier Board nutzt die Vorteile der MicroMod-, Qwiic- und mikroBUS-Ökosysteme und ermöglicht es Ihnen, schnell Prototypen zu erstellen, indem Sie sie kombinieren. Der MicroMod M.2-Anschluss und der mikroBUS 8-Pin-Header bieten Benutzern die Freiheit, mit jedem Prozessorboard im MicroMod-Ökosystem und jedem Click-Board im mikroBUS-Ökosystem zu experimentieren. Dieses Board verfügt außerdem über zwei Qwiic-Anschlüsse, um Hunderte von Qwiic-Sensoren und Zubehör nahtlos in Ihr Projekt zu integrieren.
Der mikroBUS-Anschluss besteht aus einem Paar weiblicher 8-Pin-Header mit einer standardisierten Pin-Konfiguration. Die Pins bestehen aus drei Gruppen von Kommunikationspins (SPI, UART und I²C), sechs zusätzlichen Pins (PWM, Interrupt, Analogeingang, Reset und Chip-Select) und zwei Stromgruppen (3,3 V und 5 V).
Während ein moderner USB-C-Anschluss das Programmieren erleichtert, ist das Carrier Board auch mit einem MCP73831 Single-Cell Lithium-Ionen-/Lithium-Polymer-Lade-IC ausgestattet, mit dem Sie einen angeschlossenen LiPo-Akku mit einer Zelle aufladen können. Das Lade-IC erhält Strom über die USB-Verbindung und kann bis zu 450 mA bereitstellen, um einen angeschlossenen Akku aufzuladen.
Features
M.2 MicroMod (Prozessorboard) Anschluss
USB-C-Anschluss
3,3 V 1 A Spannungsregler
2x Qwiic-Anschlüsse
mikroBUS-Anschluss
Boot/Reset-Tasten
Ladekreis
JTAG/SWD PTH-Pins
Downloads
Schaltplan
Eagle-Dateien
Platinenabmessungen
Anschlussanleitung
Erste Schritte mit Necto Studio
mikroBUS-Standard
Qwiic Info-Seite
GitHub-Hardware-Repo
Das Data Logging Carrier Board bietet Anschlüsse für I2C über einen Qwiic-Stecker oder Standard-PTH-Pins mit 0,1"-Abstand sowie SPI- und serielle UART-Anschlüsse für die Datenerfassung von Peripheriegeräten, die diese Kommunikationsprotokolle verwenden.
Mit dem Data Logging Carrier Board können Sie die Stromversorgung sowohl für den Qwiic-Anschluss auf dem Board als auch für eine dedizierte 3,3-V-Stromschiene für nicht-Qwiic-Peripheriegeräte steuern, so dass Sie auswählen können, wann Sie die Peripheriegeräte mit Strom versorgen, von denen Sie die Daten überwachen. Außerdem verfügt es über einen Ladeschaltkreis für einzellige Lithium-Ionen-Akkus und einen separaten RTC-Batterie-Backup-Schaltkreis, um die Stromversorgung einer Echtzeituhrschaltung auf dem Prozessor-Board aufrechtzuerhalten.
Merkmale
M.2 MicroMod-Anschluss
microSD-Buchse
USB-C Anschluss
3,3 V 1 A Spannungsregler
Qwiic-Anschluss
Boot/Reset-Tasten
RTC-Backup-Batterie & Ladeschaltung
Independente 3,3V-Regler für Qwiic-Bus und Peripherie-Erweiterungen
Steuerung durch digitale Pins auf der Prozessorplatine, um stromsparende Sleep-Modi zu ermöglichen
Phillips #0 M2,5 x 3 mm Schraube enthalten
Spracherkennung, Always-on-Sprachbefehle, Gesten- oder Bilderkennung sind mit TensorFlow-Anwendungen möglich. Die Cloud ist beeindruckend robust, aber die ständige Verbindung erfordert Strom und Konnektivität, die möglicherweise nicht verfügbar sind. Edge Computing übernimmt diskrete Aufgaben wie die Feststellung, ob jemand "Ja" gesagt hat, und reagiert entsprechend. Die Audioanalyse wird auf der MicroMod-Kombination und nicht im Web durchgeführt. Dadurch werden Kosten und Komplexität drastisch reduziert und gleichzeitig potenzielle Datenlecks begrenzt.
Das Board verfügt über zwei MEMS-Mikrofone (eines mit PDM-Schnittstelle, eines mit I2S-Schnittstelle), einen 3-Achsen-Beschleunigungsmesser ST LIS2DH12, einen Anschluss für eine Kamera (separat erhältlich) und einen Qwiic-Anschluss. Ein moderner USB-C-Anschluss macht die Programmierung einfach und wir haben den JTAG-Anschluss für fortgeschrittene Anwender freigelegt, die lieber die Leistung und Geschwindigkeit professioneller Tools nutzen möchten. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Tests mit geringem Stromverbrauch zu messen.
Features
M.2 MicroMod Keyed-E H4,2mm 65 Pins SMD Stecker 0,5mm
Digitales I2C MEMS-Mikrofon PDM Invensense ICS-43434 (COMP)
Digitales PDM-MEMS-Mikrofon PDM Knowles SPH0641LM4H-1 (IC)
ML414H-IV01E Lithium-Batterie für RTC
ST LIS2DH12TR Beschleunigungssensor (3-Achsen, Ultra-Low-Power)
24 Pin 0,5mm FPC Stecker (Himax Kameraanschluss)
USB - C
Qwiic-Anschluss
MicroSD-Buchse
Phillips #0 M2.5x3mm Schraube enthalten
Dieses Trägerboard kombiniert ein 2,4"-TFT-Display, sechs adressierbare LEDs, einen Onboard-Spannungsregler, einen 6-poligen IO-Anschluss und einen microSD-Steckplatz mit dem M.2-Steckplatz, sodass es mit kompatiblen Prozessorboards in unserem MicroMod-Ökosystem verwendet werden kann. Außerdem haben wir dieses Trägerboard mit dem ATtiny84 von Atmel mit 8kb programmierbarem Flash bestückt. Dieser kleine Kerl ist vorprogrammiert, um mit dem Prozessor über I2C zu kommunizieren und Tastendrücke zu lesen.
Features
M.2 MicroMod-Anschluss
240 x 320 Pixel, 2,4" TFT-Display
6 adressierbare APA102 LEDs
Magnetischer Buzzer
USB-C-Anschluss
3,3 V 1 A Spannungsregler
Qwiic-Anschluss
Boot/Reset-Tasten
RTC-Backup-Batterie & Ladeschaltung
microSD
Phillips #0 M2,5 x 3 mm Schraube enthalten
Das MicroMod DIY Carrier Kit enthält fünf M.2-Steckverbinder (4,2 mm Höhe), Schrauben und Abstandshalter, so dass Sie alle speziellen Teile erhalten, die Sie möglicherweise benötigen, um Ihr eigenes Carrier-Board zu bauen.
MicroMod verwendet den Standard-M.2-Stecker. Dies ist derselbe Anschluss, der auf modernen Motherboards und Laptops zu finden ist. Es gibt verschiedene Positionen für den Plastik-'Schlüssel' auf dem M.2-Stecker, um zu verhindern, dass ein Benutzer ein inkompatibles Gerät einsteckt. Der MicroMod-Standard verwendet den 'E'-Schlüssel und modifiziert den M.2-Standard weiter, indem er die Montageschraube 4 mm zur Seite verschiebt. Der 'E'-Schlüssel ist ziemlich verbreitet, so dass ein Benutzer ein M.2-kompatibles Wifi-Modul einsetzen könnte. Da die Befestigungsschraube jedoch nicht fluchtet, würde der Benutzer ein inkompatibles Gerät nicht in einer MicroMod-Trägerkarte befestigen.
Features
5x Maschinenschrauben
Phillips Kopf #0 (aber #00 bis #1 funktioniert)
Gewinde: M2,5
Länge: 3 mm
5x SMD Reflow-kompatible Standoffs
Gewinde: M2,5 x 0,4
Höhe: 2,5 mm
5x M.2 MicroMod-Steckverbinder
Taste: E
Höhe: 4,2 mm
Pin-Anzahl: 67
Rasterung: 0,5 mm
Das SparkFun Weather Shield verwendet den Feuchtigkeits-/Temperatursensor Si7021 , den Luftdrucksensor MPL3115A2 und den Lichtsensor ALS-PT19 . Das Shield nutzt die Arduino-Bibliotheken MPL3115A2 und Si7021. Das SparkFun Weather Shield verfügt über zwei unbestückte RJ11-Anschlussplätze und einen 6-poligen GPS-Anschluss. Schließlich kann jedes Weather Shield von 3,3 V bis 16 V betrieben werden und verfügt über integrierte Spannungsregler und Signalübersetzer.
Weitere Informationen finden Sie auf der GitHub-Seite , in den Schaltplänen und in den Eagle-Dateien .
NVIDIA unterstreicht sein Engagement, den Zugang zu und die Innovation im Bereich Deep Learning zu erweitern und hat einen kostenlosen Online-Kurs des Deep Learning Institute (DLI) mit dem Titel "Getting Started on AI with Jetson Nano" ins Leben gerufen, der zum Selbststudium einlädt. Das Ziel des Kurses ist es, grundlegende Fähigkeiten zu vermitteln, die es jedem ermöglichen, mit dem Jetson Developer Kit kreativ zu werden. Bitte beachten Sie, dass dieses Kit für diejenigen gedacht ist, die bereits ein Jetson Nano Developer Kit besitzen und an dem DLI-Kurs teilnehmen möchten. Ein Jetson Nano ist nicht in diesem Kit enthalten.
In diesem Kit ist alles enthalten, was Sie für den Kurs "Einstieg in die KI mit dem Jetson Nano" benötigen (außer einem Jetson Nano natürlich), und Sie werden lernen, wie
Ihren Jetson Nano und Ihre Kamera einrichten
Bilddaten für Klassifikationsmodelle sammeln
Bilddaten für Regressionsmodelle annotieren
Trainieren Sie ein neuronales Netzwerk auf Ihren Daten, um Ihre eigenen Modelle zu erstellen
Ausführen von Inferenz auf dem Jetson Nano mit den von Ihnen erstellten Modellen
Das NVIDIA Deep Learning Institute bietet praxisnahe Schulungen zu KI und beschleunigtem Computing, um Probleme aus der Praxis zu lösen. Entwickler, Datenwissenschaftler, Forscher und Studenten können praktische Erfahrungen mit GPUs in der Cloud sammeln und ein Kompetenzzertifikat erwerben, das die berufliche Weiterentwicklung unterstützt. Sie bieten Online-Schulungen zum Selbststudium für Einzelpersonen, Workshops unter Anleitung für Teams und herunterladbare Kursmaterialien für Hochschullehrer an.
Inklusive
32 GB MicroSD-Karte
Logitech C270 Webcam
Netzteil 5 V, 4 A
USB-Kabel - microB (umkehrbar)
2-Pin-Jumper
Bitte beachten Sie: Jetson Nano Developer Kit nicht enthalten.
Das Sparkfun Qwiic GPIO ist ein I²C-Gerät, das auf dem TCA9534 I/O Expander IC von Texas Instruments basiert. Das Board fügt acht IO-Pins hinzu, die Sie wie jeden anderen digitalen Pin an Ihrem Controller lesen und schreiben können. Um die Details der I²C-Schnittstelle kümmert sich eine Arduino-Bibliothek, so dass Sie ähnliche Funktionen wie pinMode und digitalWrite von Arduino aufrufen können, so dass Sie sich auf Ihre Kreation konzentrieren können!
Die Pins des TCA9534 sind auf einfach zu bedienende Latch-Klemmen aufgeteilt; schrauben Sie nie wieder einen Draht an! Die Klemmen sind relativ geräumig, so dass Sie mehrere Drähte in eine Masse- oder Stromklemme einrasten lassen können. Mit drei anpassbaren Adress-Jumpern können Sie bis zu acht Qwiic-GPIO-Karten an einen einzigen Bus anschließen und so bis zu 64 zusätzliche GPIO-Pins nutzen! Die Voreinstellung für I²C ist 0x27 und kann über die Jumper auf der Rückseite der Karte geändert werden.
Features
Acht konfigurierbare GPIO-Pins verfügbar
I2C Adresse: 0x27 (Standard)
Hardware-Adresspins ermöglichen bis zu acht Karten an einem Bus
Register zur Invertierung der Eingangspolarität
Steuern Sie jeden I/O-Pin einzeln oder alle auf einmal
Open-Drain Active-Low Interrupt Ausgang
2 x Qwiic-Stecker
Abmessungen: 60,96 mm x 38,10 mm
