Beschreibung
Einstieg in die mikrocontrollerbasierte Elektronik

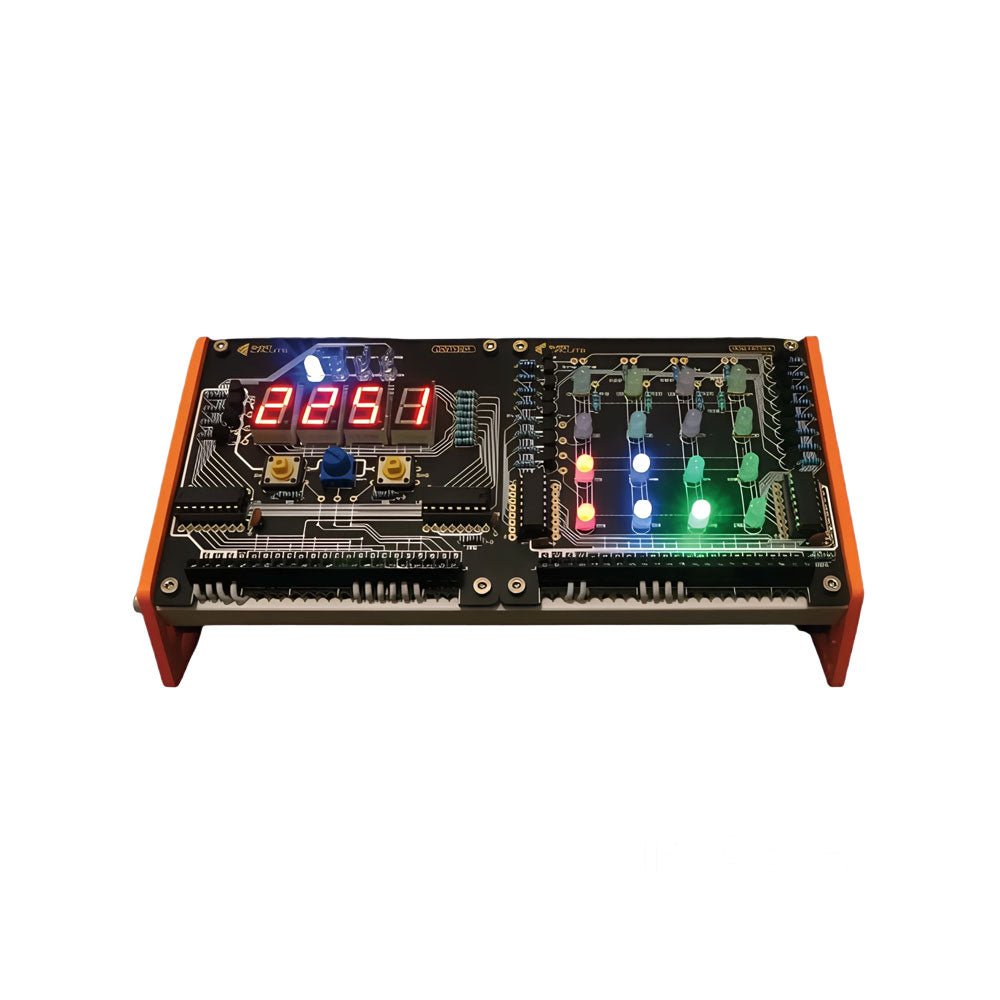

Dieses Arduino-kompatible Bundle enthält das Motherboard, den Digitiser, das Sensor-Array und die RGB-Matrix. Mit diesen 4 Boards haben Sie alles, was Sie brauchen, um eine Uhr, einen Punktezähler, einen Timer, eine Aufgabenerinnerung, ein Thermometer, eine Luftfeuchtigkeitsanzeige, ein Geräuschmessgerät, ein Lichtmessgerät, einen Klatschauslöser, eine farbige Balkenanzeige, einen animierten Alarm und vieles mehr zu bauen!
- Das Motherboard verfügt über ein eingebautes Echtzeituhrmodul, das die Zeit auch im ungesteckten Zustand anzeigt.
- Der Digitiser kann 4 Ziffern oder Zeichen anzeigen und verfügt über 2 Tasten und ein Potentiometer, mit denen Sie die Anzeige oder die Helligkeit des Displays steuern können.
- Das Sensor-Array kann Temperatur, relative Luftfeuchtigkeit, Schall und Licht messen und verfügt über einen SD-Kartensteckplatz zur Datenaufzeichnung.
- Die RGB-Matrix hat 16 RGB-LEDs, die über Schieberegister gesteuert werden, so dass nur 3 oder 4 Pins der Hauptplatine benötigt werden.
Motherboard
Das Motherboard ist ein Arduino-kompatibles Mikrocontroller-Breakout-Board, das auf dem ATmega328P basiert. Die Platine wird in einem Bausatz zum Selberlöten mit allen Komponenten geliefert, die Sie benötigen, um mit mikrocontrollerbasierter Elektronik zu beginnen. Alle anderen Boards lassen sich mit diesem verbinden.
- Basierend auf dem ATmega328P
- Arduino-kompatibel
- On-Board-RTC (Echtzeituhr)
- FTDI-Header für einfache Programmierung
- Bluetooth-Header
- Terminalblock-Verbindungen
Digitaliser
Der Digitiser ist eine vielseitige Anzeige- und Eingabekarte. Damit können Sie Ihre Daten visualisieren. Zeigen Sie Ihre Sensorinformationen, Ziffern der Uhr an oder notieren Sie sogar den Punktestand für Ihr Lieblingskartenspiel. Der Digitiser verfügt außerdem über einige Tasten und einen Knopf, mit denen Sie die Kontrolle übernehmen können.
- 4x 7-Segment-Anzeigen
- Verwendet 595 Schieberegister
- 2 Schalter und ein Potentiometer
- 4 farbige „Modus“-LEDs
- Verkettbar mit anderen 595 Boards
- Terminalblock-Verbindungen
Sensor-Array
Wie der Name schon sagt, handelt es sich beim Sensor-Array um eine Anordnung von Sensoren. Messen Sie Temperatur und relative Luftfeuchtigkeit über den DHT11, Licht über den lichtabhängigen Widerstand und Ton über die Mikrofon- und Verstärkerschaltung. Anschließend können Sie die Daten über den integrierten SD-Kartensteckplatz protokollieren.
- DHT11 Temperatur & Feuchtigkeitssensor
- Mikrofon- und Verstärkerschaltung
- Lichtabhängiger Widerstand
- MicroSD-Steckplatz zum Speichern von Daten
- Logikpegelwandlerschaltung
- Terminalblock-Verbindungen
RGB-Matrix
Fügen Sie Ihrem Projekt Farbe hinzu, indem Sie 16 rote, 16 grüne und 16 blaue LEDs mit nur 3 Pins Ihres Mikrocontrollers steuern. Die RGB-Matrix verwendet Schieberegister, eine Matrix und Schalttransistoren, es gibt also viel zu lernen und zu erkunden.
- 4x4 (16) RGB-LEDs
- Verwendet 595 Schieberegister
- Verkettbar mit anderen 595 Boards
- Transistorschalter
- Terminalblock-Verbindungen
