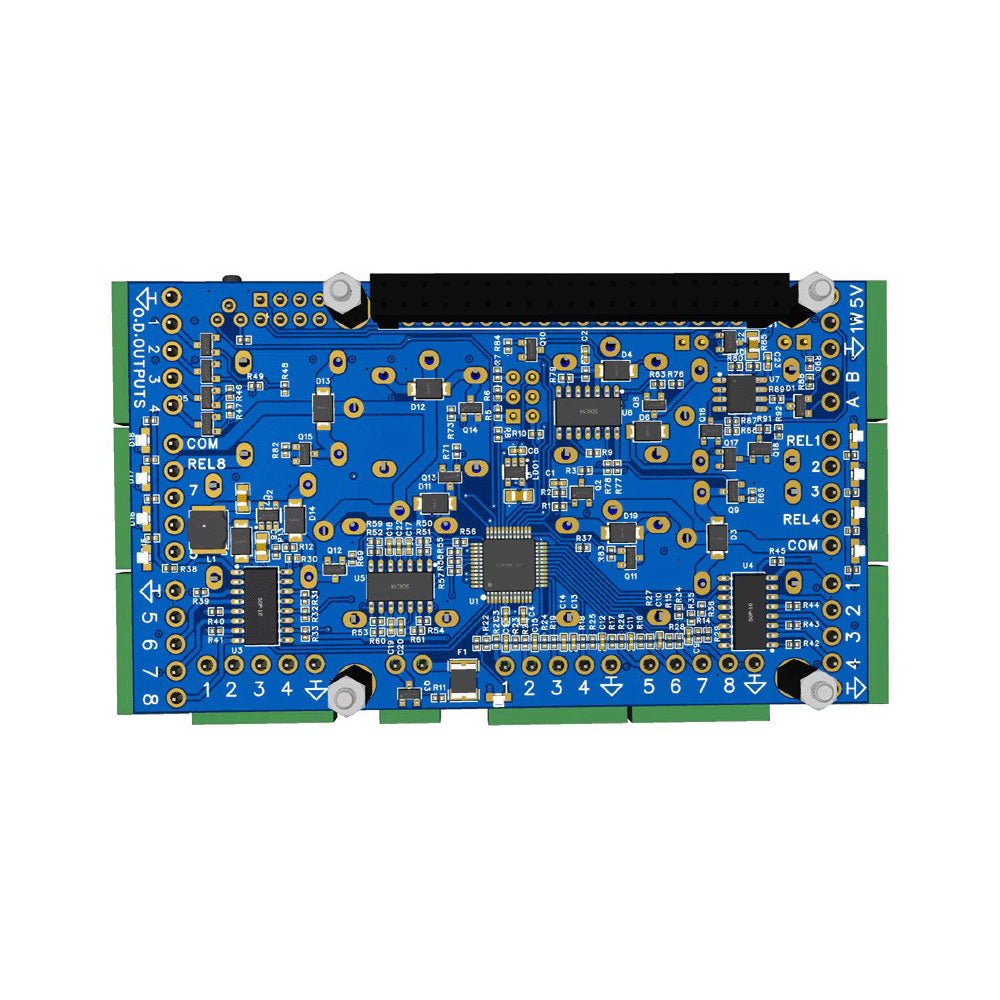

Der Home Automation HAT verwendet nur steckbare Anschlüsse. Darüber hinaus verfügt die neueste Version (V4.0 und höher) über zwei neue Kommunikationsanschlüsse: 1-Wire und RS485.

Die Karte benötigt nur 5 V. Das integrierte Aufwärtsnetzteil erzeugt 12 V zur Versorgung der 0-10 V-Analogausgänge.

Ein Allzweck-Druckknopf, der direkt an einen GPIO-Pin des Raspberry Pi angeschlossen ist, kann verwendet werden, um den Raspberry Pi ohne Tastatur herunterzufahren oder einen beliebigen Ausgang in einen gewünschten Zustand zu zwingen.

Ideale Lösung für Ihre Raspberry Pi-Heimautomatisierungsprojekte.
Lesen Sie die Temperaturen in bis zu 8 Zonen mit analogen Eingängen ab.
Steuern Sie Ihr Heiz- und Kühlsystem mit den 8 integrierten Relais.
Nutzen Sie die 8 optisch isolierten Digitaleingänge für Ihr Sicherheitssystem.
Aktivieren Sie den Hardware-Watchdog, um den Raspberry Pi zu überwachen und im Falle einer Softwaresperre einen Neustart durchzuführen.
Steuern Sie Systeme mit vier Lichtern mit den vier PWM-Open-Drain-Ausgängen (Sie liefern eine externe Stromversorgung mit bis zu 24 V).
Steuern Sie vier Lichtdimmer mit 0–10-V-Ausgängen.

Kompatibilität

Die Karte ist mit allen Raspberry Pi-Versionen von 0 bis 4 kompatibel. Sie nutzt den I²C-Bus gemeinsam und verwendet nur zwei GPIO-Pins des Raspberry Pi, um alle acht Karten zu verwalten. Durch diese Funktion bleiben die verbleibenden 24 GPIOs für den Benutzer verfügbar.

Strombedarf

Die Home-Automation-Karte benötigt zum Betrieb 5 V und kann über Raspberry Pi oder einen eigenen steckbaren Anschluss mit Strom versorgt werden. Die integrierten Relaisspulen werden ebenfalls über 5 V versorgt. Ein integriertes 5-V- bis 12-V-Aufwärtsnetzteil erzeugt die Spannung zum Ansteuern der 0-10-V-Analogausgänge. Ein lokaler 3,3-V-Regler versorgt den Rest der Schaltung mit Strom. Die Karte benötigt 50 mA, um mit allen ausgeschalteten Relais zu funktionieren. Jedes Relais benötigt bis zu 80 mA zum Einschalten.

Relais

Die Kontakte der 8 integrierten Relais sind auf Hochleistungs-Steckverbindern ausgeführt, wodurch die Karte auch bei Stapelung mehrerer Karten einfach zu verwenden ist. Die Relais sind in zwei Abschnitte mit jeweils vier Relais gruppiert, mit einem gemeinsamen Anschluss und einem Schließerkontakt für jedes Relais. Die Relais sind für 10 A/24 VDC und 250 VAC ausgelegt, können aber aufgrund der Beschränkungen der Platinengeometrie nur 3 A und 24 V, AC oder DC schalten. Status-LEDs zeigen an, wann die RELAIS EIN oder AUS sind.

Stapeln mehrerer Karten

Bis zu acht Heimautomatisierungskarten können auf Ihrem Raspberry Pi gestapelt werden. Jede Karte wird durch Jumper identifiziert, die Sie installieren, um die Ebene im Stapel anzuzeigen. Karten können in beliebiger Reihenfolge installiert werden. Der Dreipositionen-Jumper in der oberen rechten Ecke der Karte wählt die Stapelebene aus.

Merkmale

Acht Relais mit Status-LEDs und Schließerkontakten
Acht Schichten stapelbar
Acht 12-Bit-A/D-Eingänge, 250 Hz Abtastrate
Vier 13-Bit-DAC-Ausgänge (0–10 V-Dimmer)
Vier PWM 24 V/4 A Open-Drain-Ausgänge
Acht optisch isolierte Digitaleingänge
Kontaktschließung/Ereigniszähler bis 500 Hz
Vier Quadratur-Encoder-Eingänge
26 GPIOs von Raspberry Pi verfügbar
1-WIRE- und RS485-Kommunikationsanschlüsse
Steckbare Steckverbinder 26-16 AWG für alle Ports
Integrierter Hardware-Watchdog
Rückstellbare Sicherung an Bord
Rückstromschutz
Messing-Abstandshalter, Schrauben und Muttern im Lieferumfang enthalten
Hardware-Selbsttest mit Loopback-Kabel
Open-Source-Hardware, Schaltpläne verfügbar
32-Bit-Prozessor mit 64 MHz
Verwendet nur den I²C-Port (Adresse 0x28..0x2f), alle GPIO-Pins verfügbar

Spezifikationen

Stromversorgung: Steckverbinder, 5 V/3 A
Stromverbrauch: 50 mA (alle Relais aus), 700 mA (alle Relais an)
Rückstellbare Sicherung an Bord: 3 A
Open-Drain-Ausgänge: maximal 3 A, 24 V
Relais 1,2,3,4,5,8: Schließer, 6 A/24 VAC oder DC
Relais 6,7: 3 A/24 VAC oder DC
Analoge Eingänge:

Maximale Eingangsspannung: 3 V
Eingangsimpedanz: 50 KΩ
Auflösung: 12 Bit
Abtastrate: 250 Abtastungen/Sek.

DAC-Ausgänge:

Ohmsche Last: Mindestens 1 KΩ
Genauigkeit: ±1 %

Optoisolierte Digitaleingänge:

Eingangsdurchlassstrom: Typisch 5 mA, maximal 50 mA
Eingangsserienwiderstand: 1K
Eingangssperrspannung: 5 V
Eingangsdurchlassspannung: 25 V bei 10 mA
Isolationswiderstand: Mindestens 10 ¹² Ω

Inbegriffen

Stapelbare Heimautomatisierungskarte für Raspberry Pi mit Selbsttestkarte
Montagezubehör

4x M2,5x18 mm Messing-Abstandshalter männlich-weiblich
4x M2,5x5 mm Messingschrauben
4x M2,5 Messingmuttern

2x Stack-Level-Jumper
Alle benötigten Anschlussstecker
Laminierte Plastikkarte mit IO-Pinbelegung
