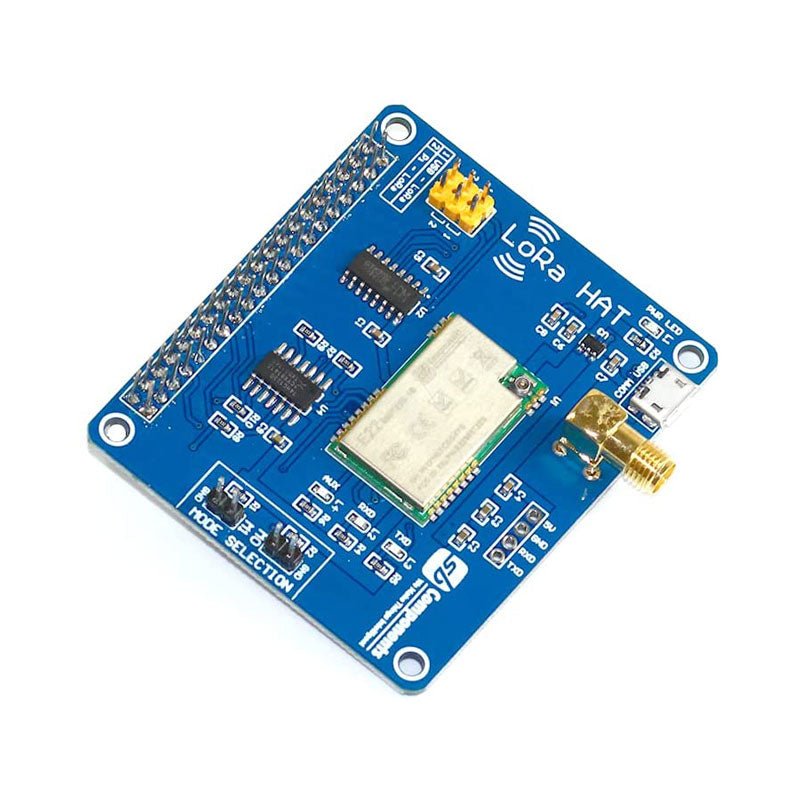

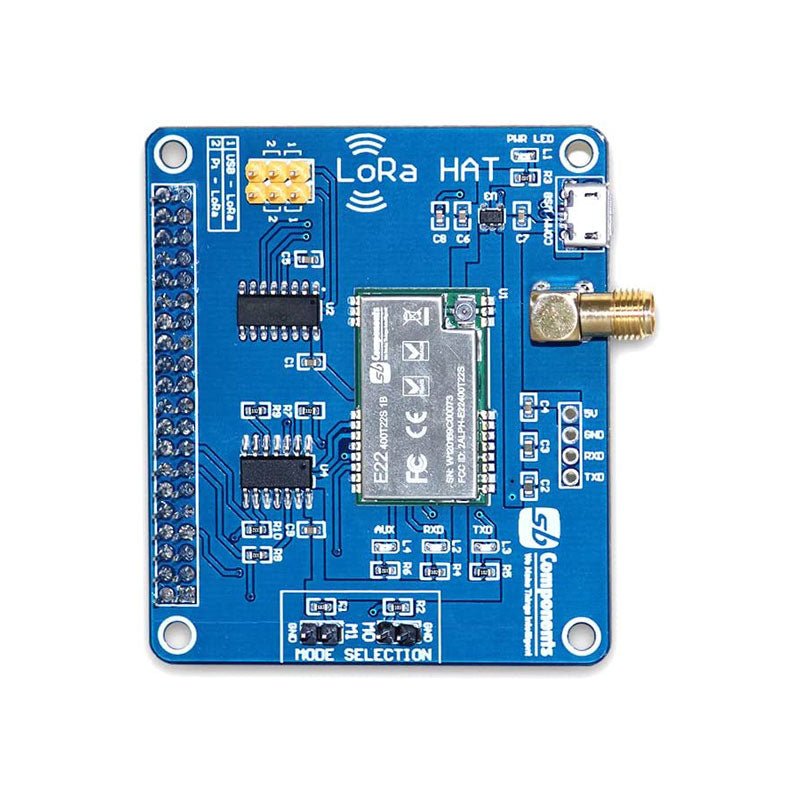

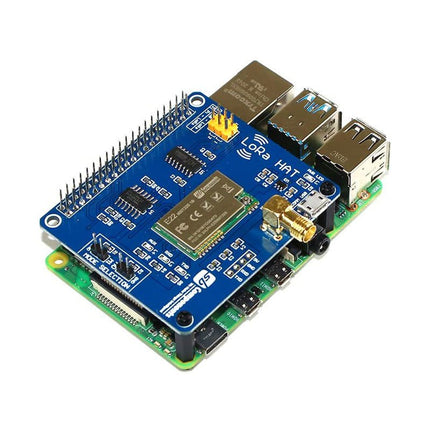

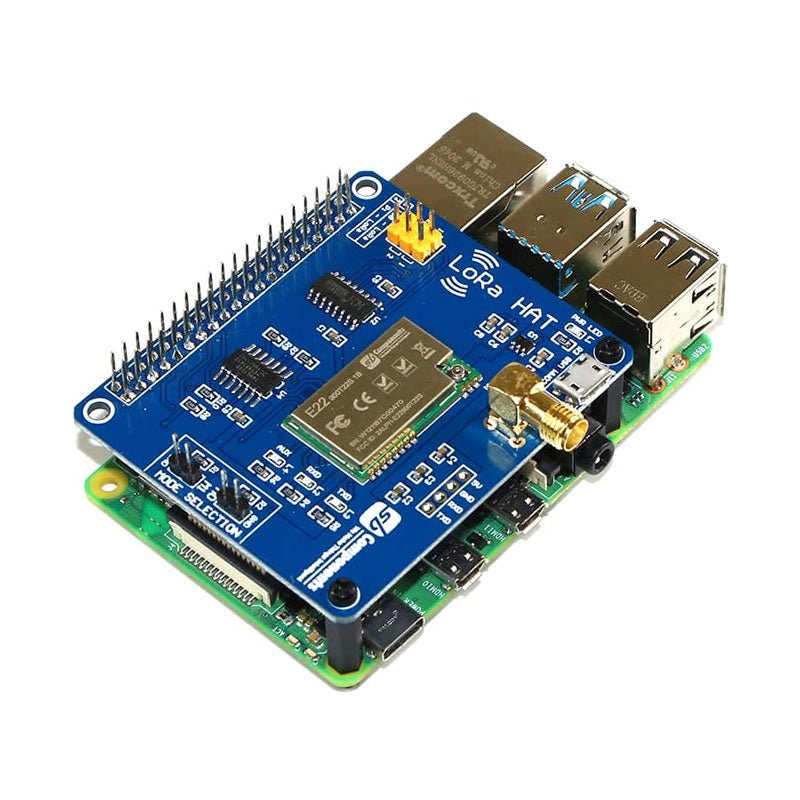

SB Components LoRa HAT für Raspberry Pi (EU868)

  • HerstellerSB Components

Beschreibung

LoRa HAT, ein Datenübertragungsmodul mit geringem Stromverbrauch, verfügt über einen integrierten CH340 USB-zu-UART-Konverter, einen Spannungspegelumsetzer (74HC125V), einen SMA-Antennenanschluss E22-900T22S und E22-400T22S, einen IPEX-Antennenanschluss und die LoRa Spread Spectrum Modulation-Technologie Automatische mehrstufige Wiederholung.

Merkmale

  • Integriertes 1,14-Zoll-LCD
  • Spannungspegelumsetzer (74HC125V)
  • Kommunikationsreichweite bis zu 5 km
  • Unterstützt automatische Wiederholung, um längere Übertragungen zu ermöglichen
  • Energieeffizient
  • Hochsicher
  • Zur Bewertung der Signalqualität mit dem RSSI oder „Received Signal Strength Indicator“
  • Unterstützung der drahtlosen Parameterkonfiguration
  • Unterstützung für Festpunktübertragung
  • SMA- und IPEX-Antennenanschluss
  • USB-zu-LoRa- und Pico-zu-LoRa-Kommunikation über UART
  • Wird mit Entwicklungsressourcen und Handbuch geliefert
  • LED-Anzeigen:
    • RXD/TXD: UART RX/TX-Anzeige
    • AUX: Zusatzanzeige
    • PWR: Betriebsanzeige
  • Jumper zur Auswahl von Seriell/USB:
    • A: USB TO UART zur Steuerung des LoRa-Moduls über USB
    • B: Steuern Sie das LoRa-Modul über Raspberry Pi Pico
  • Jumper zur Auswahl des Daten-/Befehlsmodus:
    • Kurz M0, kurz M1: Übertragungsmodus
    • M0 kurzschließen, M1 öffnen: Konfigurationsmodus
    • M0 öffnen, M1 kurzschließen: WOR-Modus
    • Öffnen Sie M0, öffnen Sie M1: Tiefschlafmodus

Spezifikationen

  • Frequenz: 850,125–930,125 MHz / 410–493 MHz (programmierbarer Bereich)
  • Leistung: 22 dBm
  • Entfernung: Bis zu 5 km
  • Schnittstelle: UART-Kommunikation
  • Serielles Portmodul: E22-900T22S1B / E22-400T22S
  • Spannungspegelumsetzer: 74HC125V

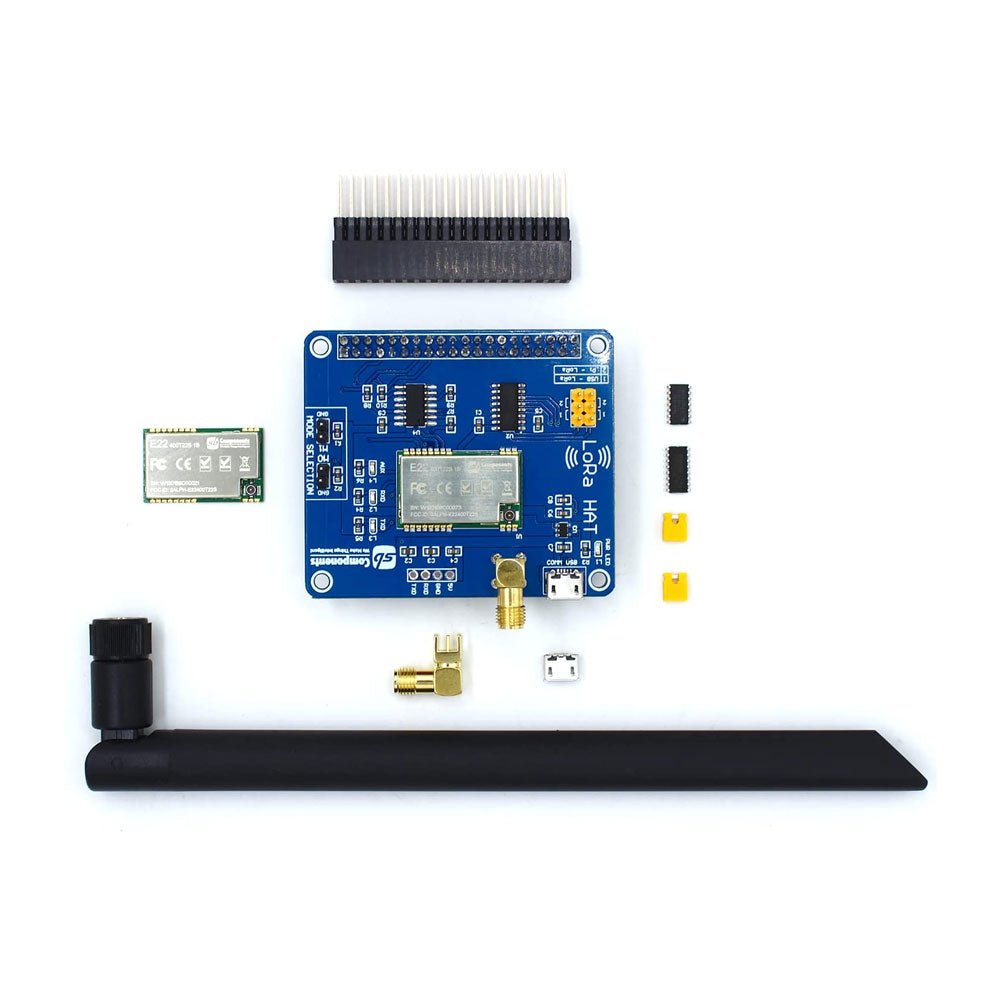

Inbegriffen

  • 1x LoRa- Modul
  • 1x Antenne

Hinweis: Raspberry Pi Board ist nicht im Lieferumfang enthalten.

Downloads

Produktformular

LoRa HAT, ein Datenübertragungsmodul mit geringem Stromverbrauch, verfügt über einen integrierten CH340 USB-zu-UART-Konverter, einen Spannungspegelumsetzer (74HC125V), einen SMA-Antennenanschluss E22-900T22S und... Weiterlesen

Keine Bewertungen

€ 49,95 inkl. MwSt.
Mitglieder € 44,96

      Details

      SKU: 20103
      EAN: SKU22571

      Beschreibung

      LoRa HAT, ein Datenübertragungsmodul mit geringem Stromverbrauch, verfügt über einen integrierten CH340 USB-zu-UART-Konverter, einen Spannungspegelumsetzer (74HC125V), einen SMA-Antennenanschluss E22-900T22S und E22-400T22S, einen IPEX-Antennenanschluss und die LoRa Spread Spectrum Modulation-Technologie Automatische mehrstufige Wiederholung.

      Merkmale

      • Integriertes 1,14-Zoll-LCD
      • Spannungspegelumsetzer (74HC125V)
      • Kommunikationsreichweite bis zu 5 km
      • Unterstützt automatische Wiederholung, um längere Übertragungen zu ermöglichen
      • Energieeffizient
      • Hochsicher
      • Zur Bewertung der Signalqualität mit dem RSSI oder „Received Signal Strength Indicator“
      • Unterstützung der drahtlosen Parameterkonfiguration
      • Unterstützung für Festpunktübertragung
      • SMA- und IPEX-Antennenanschluss
      • USB-zu-LoRa- und Pico-zu-LoRa-Kommunikation über UART
      • Wird mit Entwicklungsressourcen und Handbuch geliefert
      • LED-Anzeigen:
        • RXD/TXD: UART RX/TX-Anzeige
        • AUX: Zusatzanzeige
        • PWR: Betriebsanzeige
      • Jumper zur Auswahl von Seriell/USB:
        • A: USB TO UART zur Steuerung des LoRa-Moduls über USB
        • B: Steuern Sie das LoRa-Modul über Raspberry Pi Pico
      • Jumper zur Auswahl des Daten-/Befehlsmodus:
        • Kurz M0, kurz M1: Übertragungsmodus
        • M0 kurzschließen, M1 öffnen: Konfigurationsmodus
        • M0 öffnen, M1 kurzschließen: WOR-Modus
        • Öffnen Sie M0, öffnen Sie M1: Tiefschlafmodus

      Spezifikationen

      • Frequenz: 850,125–930,125 MHz / 410–493 MHz (programmierbarer Bereich)
      • Leistung: 22 dBm
      • Entfernung: Bis zu 5 km
      • Schnittstelle: UART-Kommunikation
      • Serielles Portmodul: E22-900T22S1B / E22-400T22S
      • Spannungspegelumsetzer: 74HC125V

      Inbegriffen

      • 1x LoRa- Modul
      • 1x Antenne

      Hinweis: Raspberry Pi Board ist nicht im Lieferumfang enthalten.

      Downloads
