Starrer Endeffektor für AxiDraw

  • HerstellerEvil Mad Science

Beschreibung

Diese starre Endeffektorplatte ist als Ersatz für den standardmäßigen AxiDraw-Stiftlift-Z-Tisch konzipiert und bietet ein alternatives Montageschema für die Montage verschiedener Dinge am Ende des AxiDraw-Arms für Anwendungen, bei denen eine größere Steifigkeit, aber die Hebefähigkeit wichtig sind des Standard-Z-Tisches ist nicht erforderlich.

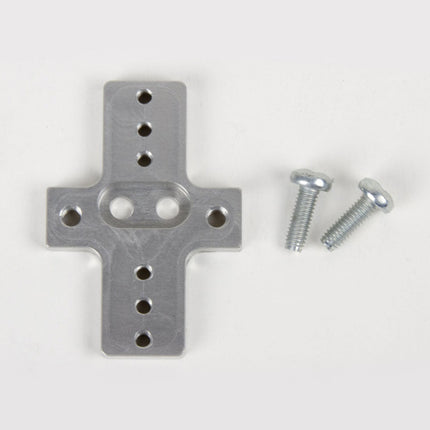

Der starre Endeffektor ist speziell aus Aluminium gefertigt und verfügt über sechs M3-Gewindelöcher und zwei M4-Gewindelöcher für die Montage dessen, was Sie am Ende des AxiDraw montieren möchten, um ihn als 2D-Roboterarm zu verwenden. Das Lochmuster ist mit dem AxiDraw-Stiftclip kompatibel, sodass Sie bei Bedarf den AxiDraw-Stiftclip an diesem Endeffektor montieren können.

Die Installation ist unkompliziert, erfordert jedoch einen Pozidrive PZ2-Schraubendreher, der nicht im Lieferumfang enthalten ist*. Entfernen Sie den Stiftclip des AxiDraw und entfernen Sie dann die Z-Stufe für den Stiftlift, indem Sie zwei Schrauben mit dem PZ2-Schraubendreher entfernen. Installieren Sie die starre Endeffektorplatte mit den beiden mitgelieferten Montageschrauben und dem PZ2-Schraubendreher an ihrer Stelle. Möglicherweise möchten Sie auch die Kabelführungen des AxiDraw zurückbinden oder vollständig entfernen, die normalerweise zur Stromversorgung der Stifthubstufe dienen.

Spezifikationen

  • Material: Eloxiertes 6061-T6-Aluminium
  • Größe: 1,97 x 1,38 x 0,19 Zoll (50 x 35 x 4,8 mm)
  • Gewicht: ca. 11g
  • Montagematerial: im Lieferumfang enthalten (zwei selbstschneidende M4x12-Pozidrive-Schrauben)

Kompatibilität

  • Alle Stiftplotter der AxiDraw V3-Familie
  • AxiDraw V3/A3
  • AxiDraw SE/A3
  • AxiDraw MiniKit-Modelle
Produktformular

Diese starre Endeffektorplatte ist als Ersatz für den standardmäßigen AxiDraw-Stiftlift-Z-Tisch konzipiert und bietet ein alternatives Montageschema für die Montage verschiedener... Weiterlesen

Keine Bewertungen

€ 19,95 inkl. MwSt.
Mitglieder € 17,96

    • Heute verschicken? Innerhalb von Apr 16, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 20125
    EAN: 020125

    Beschreibung

    Diese starre Endeffektorplatte ist als Ersatz für den standardmäßigen AxiDraw-Stiftlift-Z-Tisch konzipiert und bietet ein alternatives Montageschema für die Montage verschiedener Dinge am Ende des AxiDraw-Arms für Anwendungen, bei denen eine größere Steifigkeit, aber die Hebefähigkeit wichtig sind des Standard-Z-Tisches ist nicht erforderlich.

    Der starre Endeffektor ist speziell aus Aluminium gefertigt und verfügt über sechs M3-Gewindelöcher und zwei M4-Gewindelöcher für die Montage dessen, was Sie am Ende des AxiDraw montieren möchten, um ihn als 2D-Roboterarm zu verwenden. Das Lochmuster ist mit dem AxiDraw-Stiftclip kompatibel, sodass Sie bei Bedarf den AxiDraw-Stiftclip an diesem Endeffektor montieren können.

    Die Installation ist unkompliziert, erfordert jedoch einen Pozidrive PZ2-Schraubendreher, der nicht im Lieferumfang enthalten ist*. Entfernen Sie den Stiftclip des AxiDraw und entfernen Sie dann die Z-Stufe für den Stiftlift, indem Sie zwei Schrauben mit dem PZ2-Schraubendreher entfernen. Installieren Sie die starre Endeffektorplatte mit den beiden mitgelieferten Montageschrauben und dem PZ2-Schraubendreher an ihrer Stelle. Möglicherweise möchten Sie auch die Kabelführungen des AxiDraw zurückbinden oder vollständig entfernen, die normalerweise zur Stromversorgung der Stifthubstufe dienen.

    Spezifikationen

    • Material: Eloxiertes 6061-T6-Aluminium
    • Größe: 1,97 x 1,38 x 0,19 Zoll (50 x 35 x 4,8 mm)
    • Gewicht: ca. 11g
    • Montagematerial: im Lieferumfang enthalten (zwei selbstschneidende M4x12-Pozidrive-Schrauben)

    Kompatibilität

    • Alle Stiftplotter der AxiDraw V3-Familie
    • AxiDraw V3/A3
    • AxiDraw SE/A3
    • AxiDraw MiniKit-Modelle
