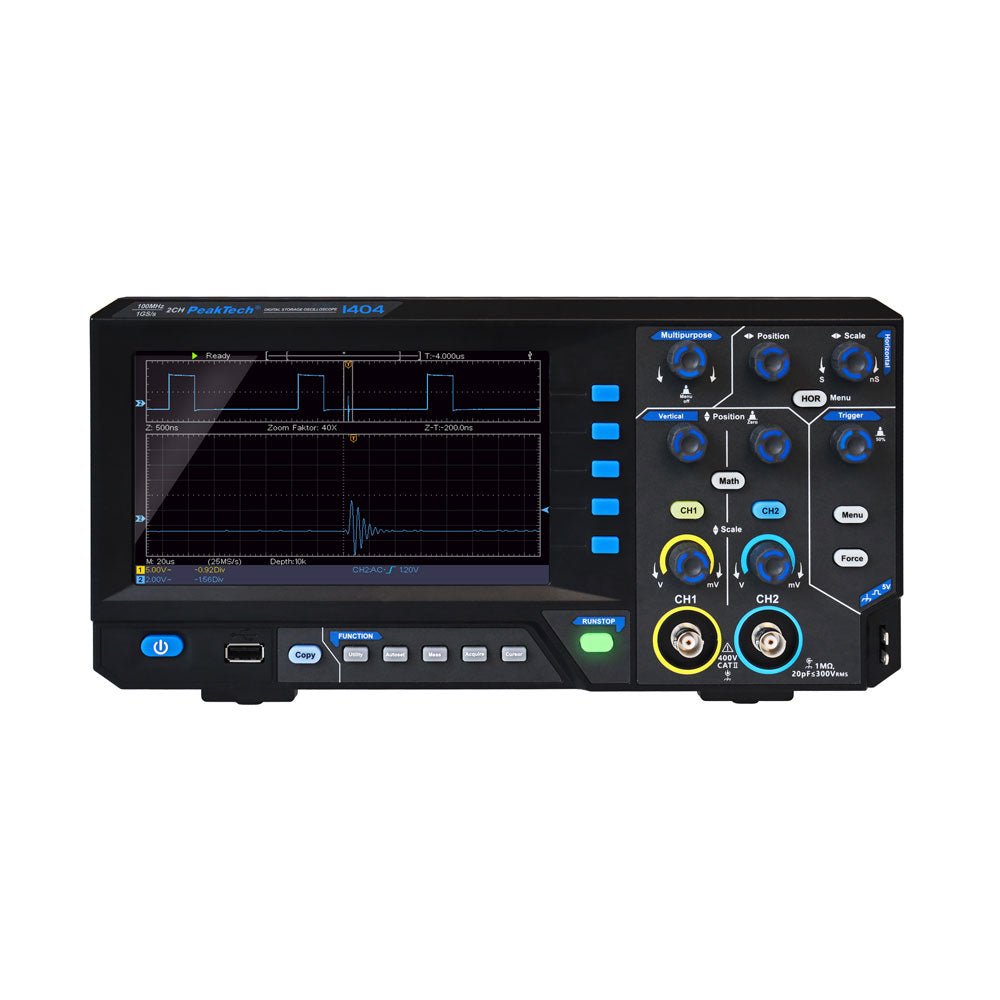

PeakTech 1404 2-Kanal Oszilloskop (100 MHz)

  • HerstellerPeakTech

Beschreibung

Speziell für den Ausbildungs- und Hobby-Bereich entwickelt, bietet dieses vollwertige Digital-Speicheroszilloskop das bestmögliche Preis-/Leistungsverhältnis ohne Abstriche bei Funktonalität oder technischen Features machen zu müssen. Egal ob Autoset und Autoscale, mathematische Messfunktionen, FFT, Cursor oder XY-Modus und sogar eine Zoom Funktion, alle marktüblichen Funktionen sind bei dieser Serie bereits integriert.

Die Datenspeicherung der Wellenformen erfolgt entweder intern bei Speicherplatz für 16 Wellenformen oder extern auf einen USB-Speicher im TXT-, CSV- oder BIN-Format, welches mit der beiliegenden Software ausgelesen werden kann. Auch können Konfigurationen intern oder Screenshots der Anzeige extern gespeichert werden.

Die Anzeige der Wellenformen kann schnell und benutzerfreundlich durch die Autoset-Funktion erreicht werden, per AutoScale lassen sich die gemessenen Wellenformen noch präziser nach Bedarf darstellen, wobei diese Einstellungen natürlich auch komplett manuell über die Tastensteuerung durchgeführt werden können.

Features

  • 2-Kanal Oszilloskop mit 100 MHz analoger Bandbreite bei max. 1 GS/s Abtastrate
  • 17,5 cm (7“) TFT-Farbdisplay mit 800 x 480 Bildpunkten
  • USB-Device Anschluss zur Echtzeit-Datenübertragung
  • USB-Host Anschluss für externe USB-Datenträger
  • Handliches und flaches Gehäusedesign mit Tragegriff
  • Autoset-Funktion zur benutzerfreundlichen Bedienung
  • Aufzeichnungslänge von max. 10.000 Punkten
  • Automatische Messmodi, XY-Modus und FFT-Funktion

Technische Daten

Bandbreite 100 MHz
Kanäle 2
Sampling 1 CH 1 GS/s
Sampling 2 CH 500 MS/s
Anstiegszeit < 3,5 ns
Anzeige-Art Farb-TFT
Auflösung 800 x 480 Pixel
Bilddiagonale (TFT) 17,5 cm (7")
Hor. Skala max. 1000 s/div
Hor. Skala min. 2 ns/div
Speichertiefe 10.000 Points
Vert. Auflösung 8 Bit
Vert. Skala max. 5 V/div
Vert. Skala min. 2 mV/div
Netzspannung 110/240 V AC; 50/60 Hz

Downloads

Produktformular

Speziell für den Ausbildungs- und Hobby-Bereich entwickelt, bietet dieses vollwertige Digital-Speicheroszilloskop das bestmögliche Preis-/Leistungsverhältnis ohne Abstriche bei Funktonalität oder technischen... Weiterlesen

Keine Bewertungen

€ 299,00 inkl. MwSt.
Mitglieder € 269,10

      Details

      SKU: 20229
      EAN: 4250569406355

      Beschreibung

      Speziell für den Ausbildungs- und Hobby-Bereich entwickelt, bietet dieses vollwertige Digital-Speicheroszilloskop das bestmögliche Preis-/Leistungsverhältnis ohne Abstriche bei Funktonalität oder technischen Features machen zu müssen. Egal ob Autoset und Autoscale, mathematische Messfunktionen, FFT, Cursor oder XY-Modus und sogar eine Zoom Funktion, alle marktüblichen Funktionen sind bei dieser Serie bereits integriert.

      Die Datenspeicherung der Wellenformen erfolgt entweder intern bei Speicherplatz für 16 Wellenformen oder extern auf einen USB-Speicher im TXT-, CSV- oder BIN-Format, welches mit der beiliegenden Software ausgelesen werden kann. Auch können Konfigurationen intern oder Screenshots der Anzeige extern gespeichert werden.

      Die Anzeige der Wellenformen kann schnell und benutzerfreundlich durch die Autoset-Funktion erreicht werden, per AutoScale lassen sich die gemessenen Wellenformen noch präziser nach Bedarf darstellen, wobei diese Einstellungen natürlich auch komplett manuell über die Tastensteuerung durchgeführt werden können.

      Features

      • 2-Kanal Oszilloskop mit 100 MHz analoger Bandbreite bei max. 1 GS/s Abtastrate
      • 17,5 cm (7“) TFT-Farbdisplay mit 800 x 480 Bildpunkten
      • USB-Device Anschluss zur Echtzeit-Datenübertragung
      • USB-Host Anschluss für externe USB-Datenträger
      • Handliches und flaches Gehäusedesign mit Tragegriff
      • Autoset-Funktion zur benutzerfreundlichen Bedienung
      • Aufzeichnungslänge von max. 10.000 Punkten
      • Automatische Messmodi, XY-Modus und FFT-Funktion

      Technische Daten

      Bandbreite 100 MHz
      Kanäle 2
      Sampling 1 CH 1 GS/s
      Sampling 2 CH 500 MS/s
      Anstiegszeit < 3,5 ns
      Anzeige-Art Farb-TFT
      Auflösung 800 x 480 Pixel
      Bilddiagonale (TFT) 17,5 cm (7")
      Hor. Skala max. 1000 s/div
      Hor. Skala min. 2 ns/div
      Speichertiefe 10.000 Points
      Vert. Auflösung 8 Bit
      Vert. Skala max. 5 V/div
      Vert. Skala min. 2 mV/div
      Netzspannung 110/240 V AC; 50/60 Hz
