Beschreibung

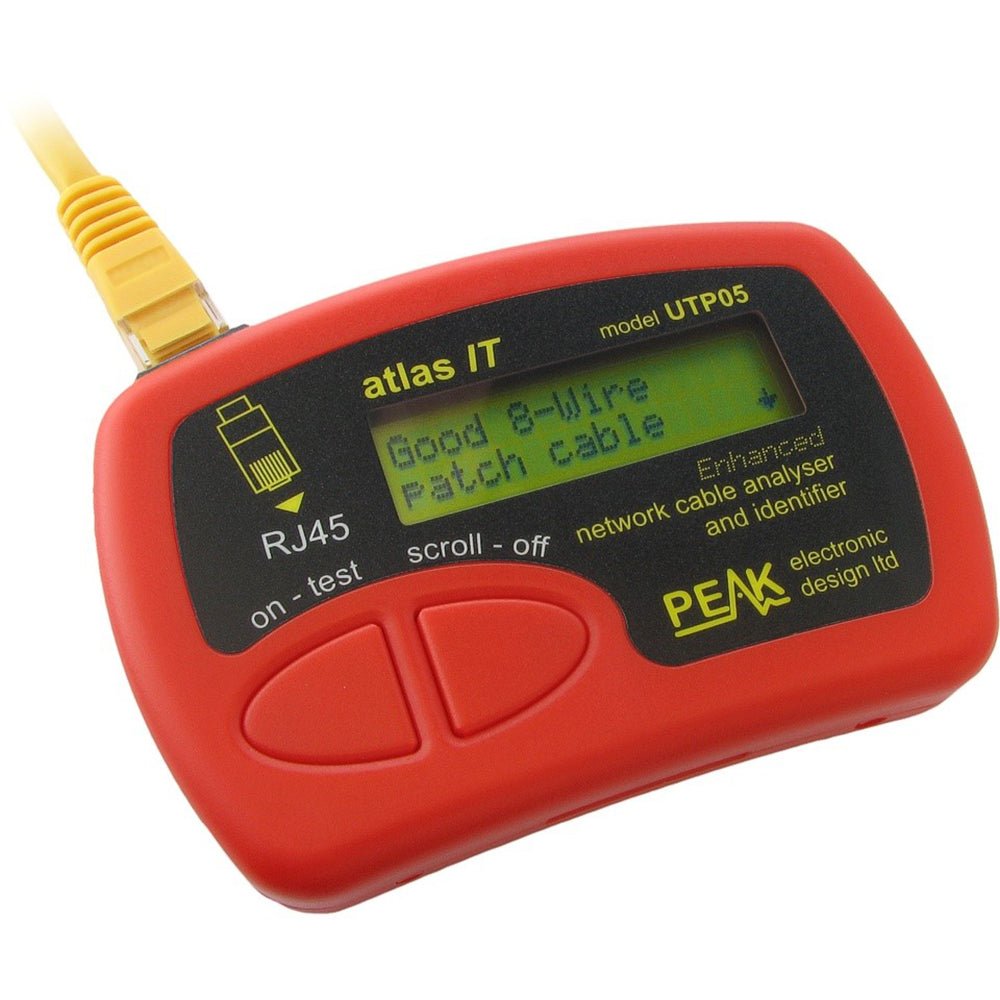

Peak UTP05E ist ein umfassender CAT 5/5e/6-Netzwerkkabel-Analyzer mit hervorragendem Zubehör. Einfach zu bedienen und sehr schnell. Identifiziert automatisch den Kabeltyp (Straight Through, Crossover, Token Ring usw.) und überprüft alle Verbindungen. Störungen werden übersichtlich auf dem Bildschirm angezeigt und erklärt. Das Atlas IT-Team weist Sie sogar in die Konfektionierung von Standard- und Spezialkabeln mit Angabe der Aderfarben ein. Der Anzeigetyp ist ein alphanumerisches LCD (nicht hintergrundbeleuchtet).
Features
- Automatische Verbindungsmustererkennung.
- Schnelle Beurteilung aller 8 Adern in Ihrem Kabel.
- Identifiziert fehlende Verbindungen, kurzgeschlossene Verbindungen oder falsche Verbindungen.
- Zeigt die Identitätsnummer der „identifizierten“ Abschlusswiderstände an, um eine einfache Prüfung und Identifizierung mehrerer Kabelstrecken zu ermöglichen.
- Kann gängige Kabelfarbcodes anzeigen, um Ihnen bei der Konfektionierung von Kabeln zu helfen.
Lieferumfang
- UTP05-Instrument
- 2 Miniatur-Abschlusswiderstände zum Einstecken in ein anderes Ende der Kabelstrecke.
- 4 kurze Patchkabel zum Testen von Patchpanels und Wandsteckdosen.
- 24 gekennzeichnete Miniatur-Abschlusswiderstände, ideal zum Testen und Identifizieren mehrerer Kabelstrecken.

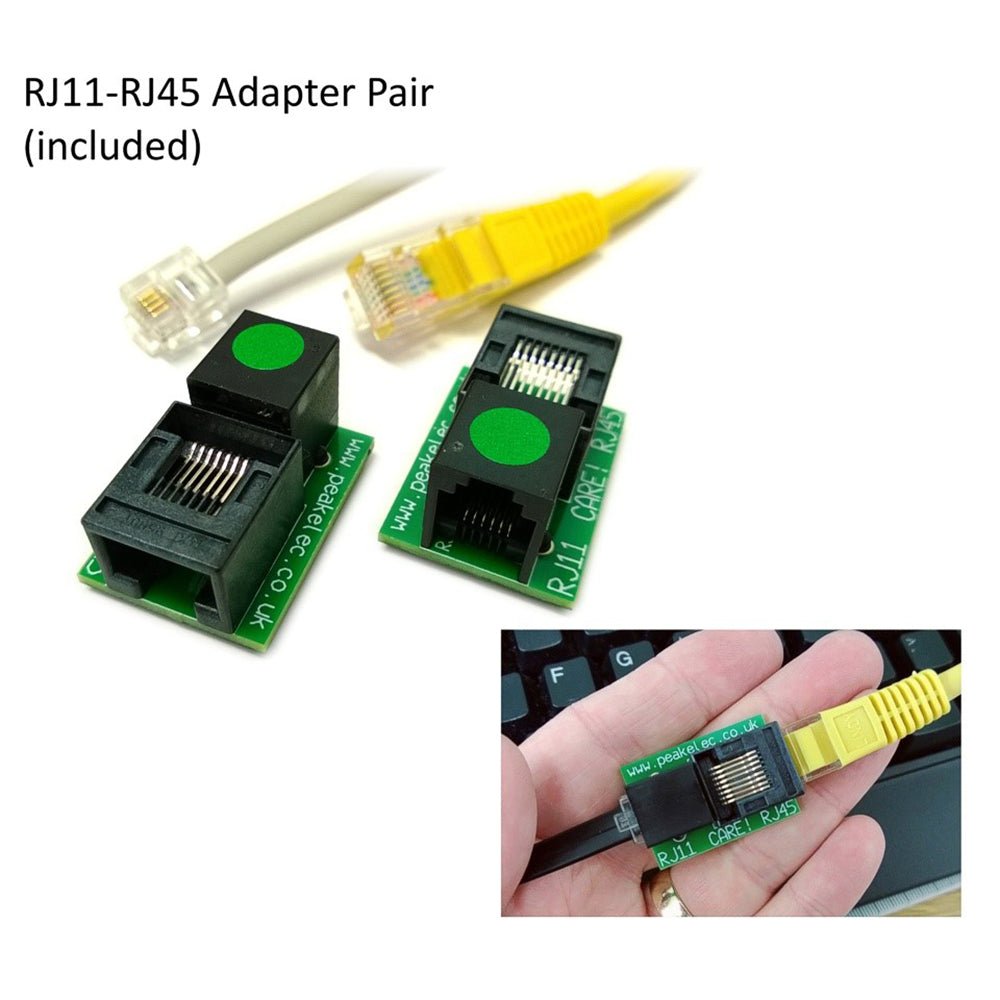

- Paar RJ11-zu-RJ45-Adapter zum einfachen Testen von RJ11-basierten Verkabelungen.

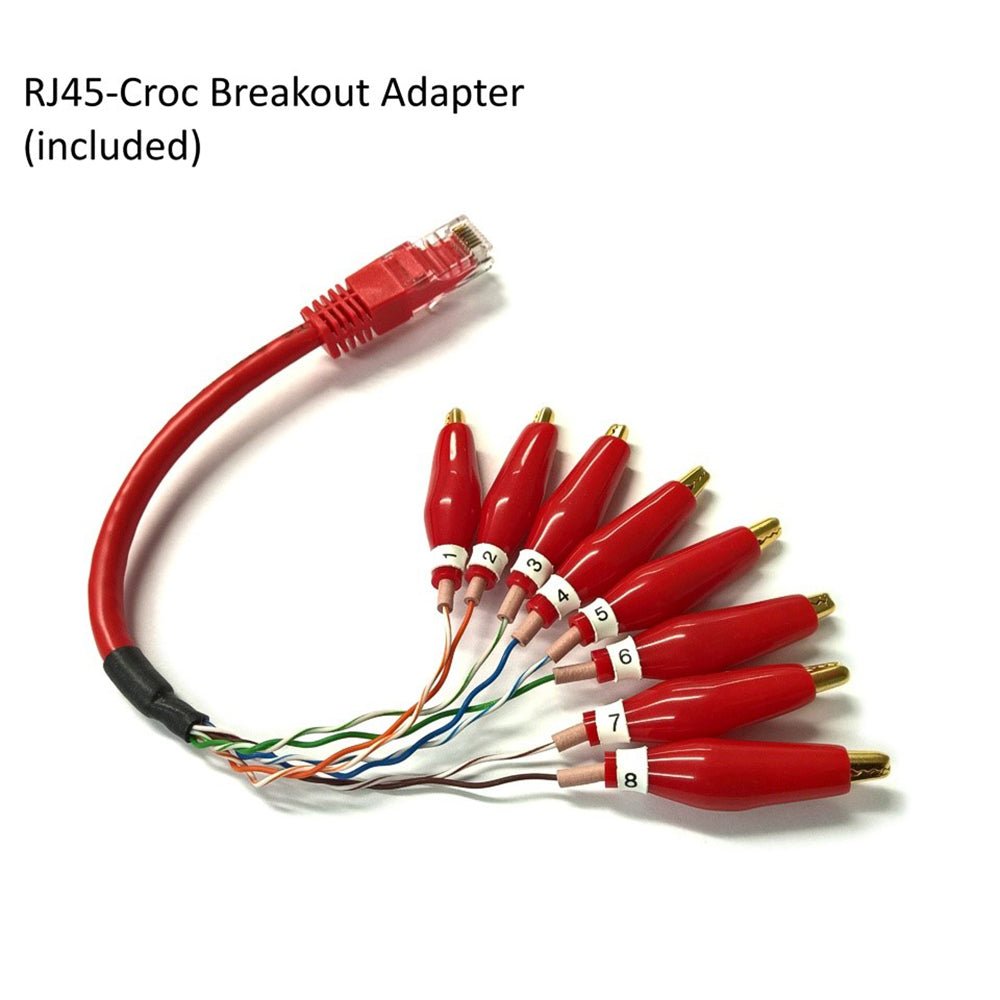

- RJ45-auf-8-fach-vergoldeter Krokodiladapter zum Testen nicht abgeschlossener Kabel.
- Ausführliches gedrucktes Benutzerhandbuch, komplett mit farbigem Ethernet-Verkabelungsdiagramm für gängige Kabelkonfigurationen.
- Alkalibatterie installiert und eine Ersatz-Alkalibatterie.

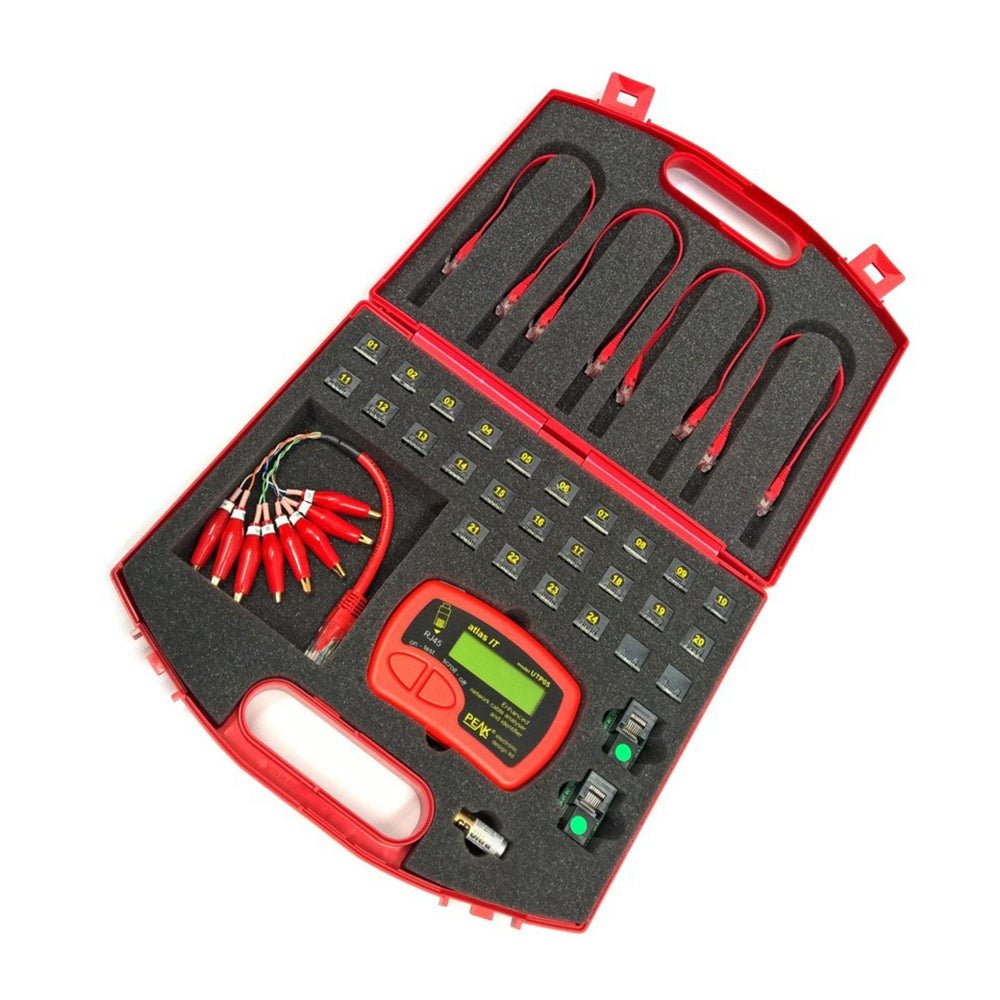

- Alles wird in einer robusten, gepolsterten Tragetasche geliefert.
Technische Daten
| Kategorie |
Cat 5, 5e, 6 (UTP) |
| Verbindungstyp |
RJ45-Stecker oder -Buchse (RJ11 über mitgeliefertes Adapterset) |
| Leitungen getestet |
8 Leitungen (Abschirmung nicht getestet) |
| Max. Kabellänge |
150 Meter (500 Fuß) |
| Prüfspannung |
±5V |
| Prüfstrom |
±2,5 mA |
| Temperaturbereich |
10°C bis 50°C |
| Batteriebetriebsreichweite |
7 V bis 13 V |
| Akku-Typ |
GP23, L1128, MN21, V23 (12 V Alkaline) |
| Instrumentenabmessungen |
103 x 70 x 20 mm |
| Abmessungen des Terminators |
18 x 15 x 14 mm |
