| Frequenzspezifikation |
| Frequenz |
|
| Reichweite |
9 kHz - 1,5 GHz |
| Auflösung |
1Hz |
| Frequenzspanne |
|
| Reichweite |
0 Hz, 100 Hz bis maximale Frequenz des Geräts |
| Genauigkeit |
± Spanne / (Sweep-Punkte -1) |
| Interne Referenz |
|
| Referenzfrequenz |
10,000000 MHz |
| Temperaturstabilität |
< 2,5 ppm (15 ℃ bis 35 ℃） |
| Alterungsrate |
< 1 ppm / Jahr |
| Bandbreite |
|
| Auflösungsbandbreite (-3 dB) |
10 Hz bis 500 kHz (in 1 bis 10 Sequenzen), 1 MHz, 3 MHz |
| Videobandbreite (-3 dB) |
10 Hz bis 3 MHz |
| Amplitudenspezifikation |
| Angezeigter durchschnittlicher Geräuschpegel (DANL) |
|
| Eingangsdämpfung 0 dB, 1 Hz Auflösungsbandbreite |
|
| Vorverstärker aus |
1 MHz ~ 10 MHz – 140 dBm (nominiert)
10 MHz ~ 1 GHz – 140 dBm (nominiert)
1 GHz ~ 1,5 GHz – 138 dBm (nominiert) |
| Vorverstärker an |
<-82 dBc/Hz bei 10 kHz Offset
<-100 dBc/Hz bei 100 kHz Offset
<-110 dBc/Hz bei 1 MHz Offset |
| Anzeigebereich des Pegels |
|
| Koordinate im logarithmischen Maßstab |
1 dB ~ 255 dB |
| Koordinate im linearen Maßstab |
0 bis Referenzniveau |
| Level-Einheit |
dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Punkte |
201~1001 |
| Anzahl der Spuren |
5 |
| Detektoren |
Positiver Peak, negativer Peak, Probe, Normal, RMS |
| Trace-Funktionen |
Klares Schreiben, Max. Halten, Min. Halten, Anzeigen, Leer, Durchschnitt |
| Genauigkeit |
|
| Schaltunsicherheit der Eingangsdämpfung |
20℃ ~ 30℃, fc=50 MHz, Vorverstärker aus, 20dB HF-Dämpfung, Eingangssignal 0~39 dB
±0,5 dB |
| Absolute Amplitudenunsicherheit |
20℃ ~ 30℃, fc=50 MHz, RBW=1 kHz, VBW=1 kHz, Spitzendetektor, 20 dB HF-Dämpfung
Vorverstärker Aus ±0,4 dB, Eingangssignal = -20 dBm
Vorverstärker Ein ±0,5 dB, Eingangssignal = -40 dBm |
| Unsicherheit |
Eingangssignalbereich 0 dBm ~ -50 dBm
±1,5 dB |
| VSWR |
Eingang 10 dB HF-Dämpfung, 1 MHz ~ 1,5 GHz
<1,5, nominal |
| Tracking-Generator |
|
| Ausgangsfrequenzbereich |
100 kHz ~ 1,5 GHz |
| Ausgangsleistungspegelbereich |
-30 dBm ~ 0 dBm |
| Auflösung des Ausgangsleistungspegels |
1 dB |
| Ebenheit der Ausgabe |
+/-3 dB |
| Maximaler sicherer Rückwärtspegel |
Durchschnittliche Gesamtleistung: 30 dBm, DC: ±50 VDC |
| Eingänge und Ausgänge |
|
| HF-Eingangsanschluss an der Vorderseite |
50 Ω, N-Typ-Buchse |
| Gleisgeneratorausgang auf der Vorderseite |
50 Ω, N-Typ-Buchse |
| 10M Referenzeingang |
50 Ω, N-Typ-Buchse |

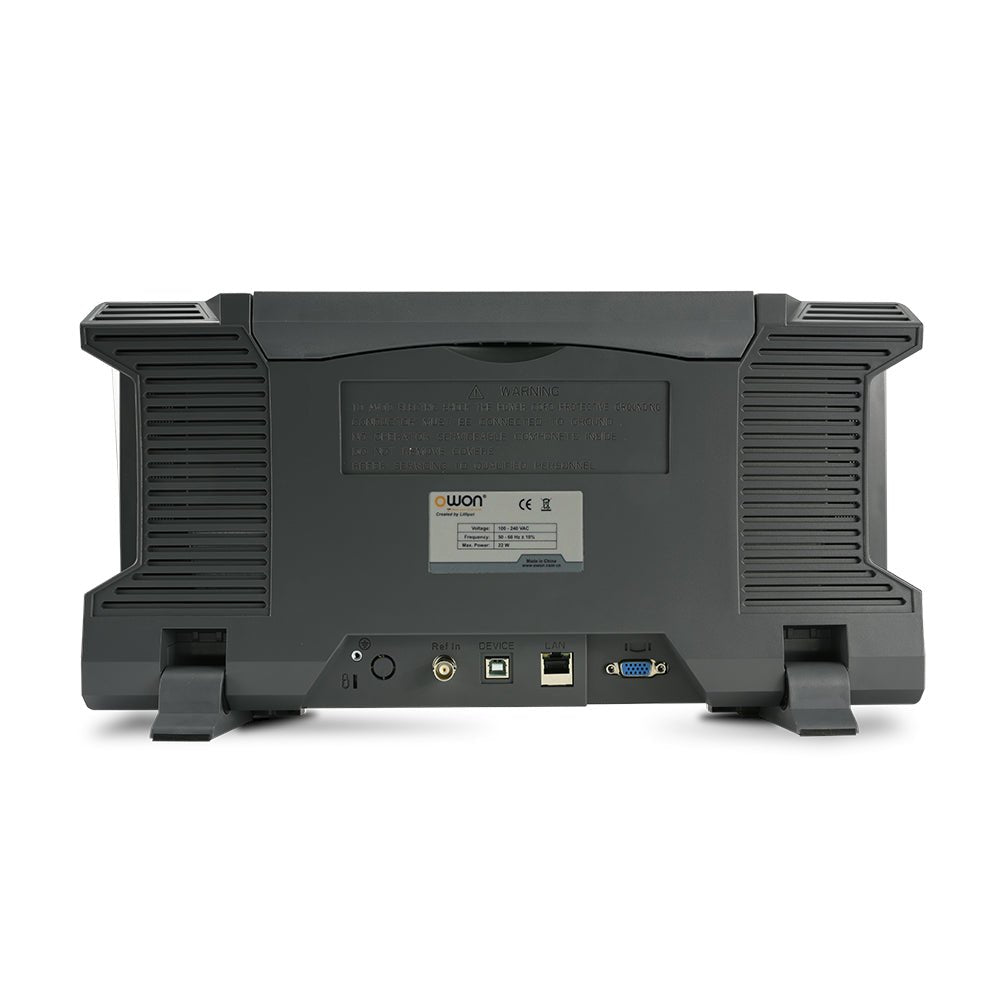

| Kommunikationsanschluss |
USB-Host, USB-Gerät, LAN, Kopfhöreranschluss und VGA |
| Allgemeine technische Spezifikation |
| Anzeige |
TFT-LCD, 10,4 Zoll |
| Gewicht |
5,0 kg |
| Abmessungen (B x H x T) |
421 x 221 x 115 mm |
