Beschreibung

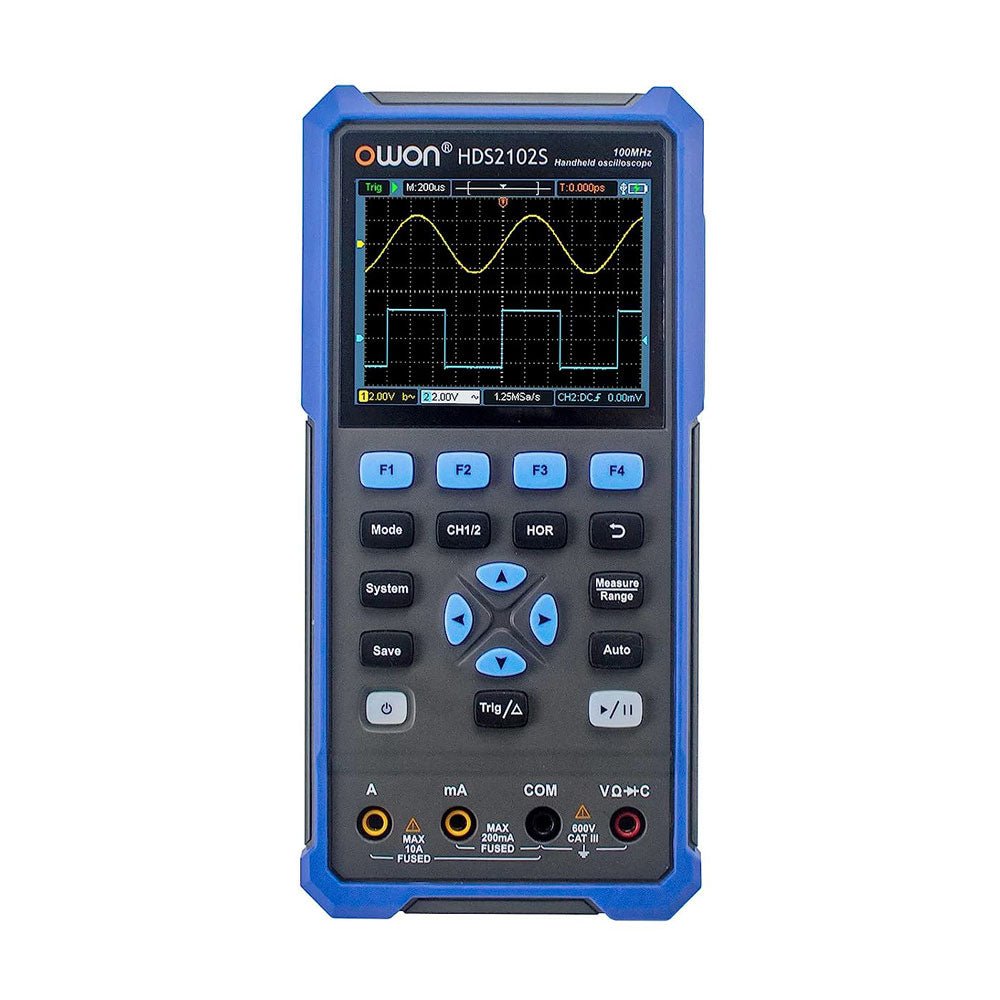

Der OWON HDS2102s ist ein tragbarer 3-in-1-Multifunktionstester, der als 2-Kanal-Oszilloskop mit einer Bandbreite von 100 MHz, Multimeter und Signalgenerator verwendet werden kann. Es verfügt über ein kontrastreiches 3,5-Zoll-Farbdisplay, das sich für die Wartung von Außenanlagen, schnelle Messungen vor Ort, die Wartung von Kraftfahrzeugen und die Stromerkennung eignet. usw.
Funktionen
- Oszilloskop + Multimeter + Wellenformgenerator, Multifunktion in einem
- 3,5 Zoll hochauflösendes, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich
- 18650-Lithiumbatterie, kann 3–6 Stunden lang ununterbrochen arbeiten
- USB-Typ-C-Schnittstelle, unterstützt Powerbank, unterstützt PC-Software-Verbindung
- Selbstkalibrierungsfunktion
- SCPI unterstützt, erleichtert die sekundäre Entwicklung
Technische Daten
| Bandwidth |
100 MHz |
| Channels |
2-ch Oscilloscope + 1-ch Generator |
| Sample Rate |
500 MSa/s |
| Acquisition Model |
Normal, Peak detect |
| Record Length |
8K |
| Display |
3.5-inch LCD |
| Waveform Refresh Rate |
10,000 wfrms/s |
| Input Coupling |
DC, AC, and Ground |
| Input Impedance |
1 MΩ ±2%, in parallel with 16pF ±10pF |
| Probe Attenuation Factors |
1X,10X,100X,1000X,10000X |
| Max. input Voltage |
400 V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation) |
| Bandwidth Limit (typical) |
20 MHz |
| Horizontal Scale |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
| Vertical Sensitivity |
10mV/div - 10V/div |
| Vertical Resolution |
8 bits |
| Trigger Type |
Edge |
| Trigger Modes |
Auto, Normal, single |
| Automatic Measurement |
Frequency, Period, Amplitude, Max, Min, Mean, PK-PK |
| Cursor Measurement |
ΔV, ΔT, ΔT&ΔV between cursors |
| Communication Interface |
USB Type-C |
Multimeter Specifications
| Max. Resolution |
20,000 counts |
| Testing Mode |
Voltage, Current, Resistance, Capacitance, Diode, and Continuity test |
| Input Impedance |
10 MΩ |
| Max Input Voltage |
AC 750 V, DC 1000 V |
| Max Input Current |
DC: 10 A, AC: 10 A |
| Diode |
0-2 V |
Waveform Generator Specifications
| Frequency Output |
Sine |
0.1 Hz - 25 MHz |
| Square |
0.1 Hz - 5MHz |
| Ramp |
0.1 Hz - 1 MHz |
| Pulse |
0.1 Hz - 5 MHz |
| Arbitrary |
0.1 Hz - 5 MHz |
| Sampling Rate |
125 MSa/s |
| Channel |
1-ch |
| Amplitude Range (high impedance) |
20 mVpp - 5 Vpp |
| Waveform Length |
8K |
| Vertical Resolution |
14 bits |
| Output Impedance |
50Ω |

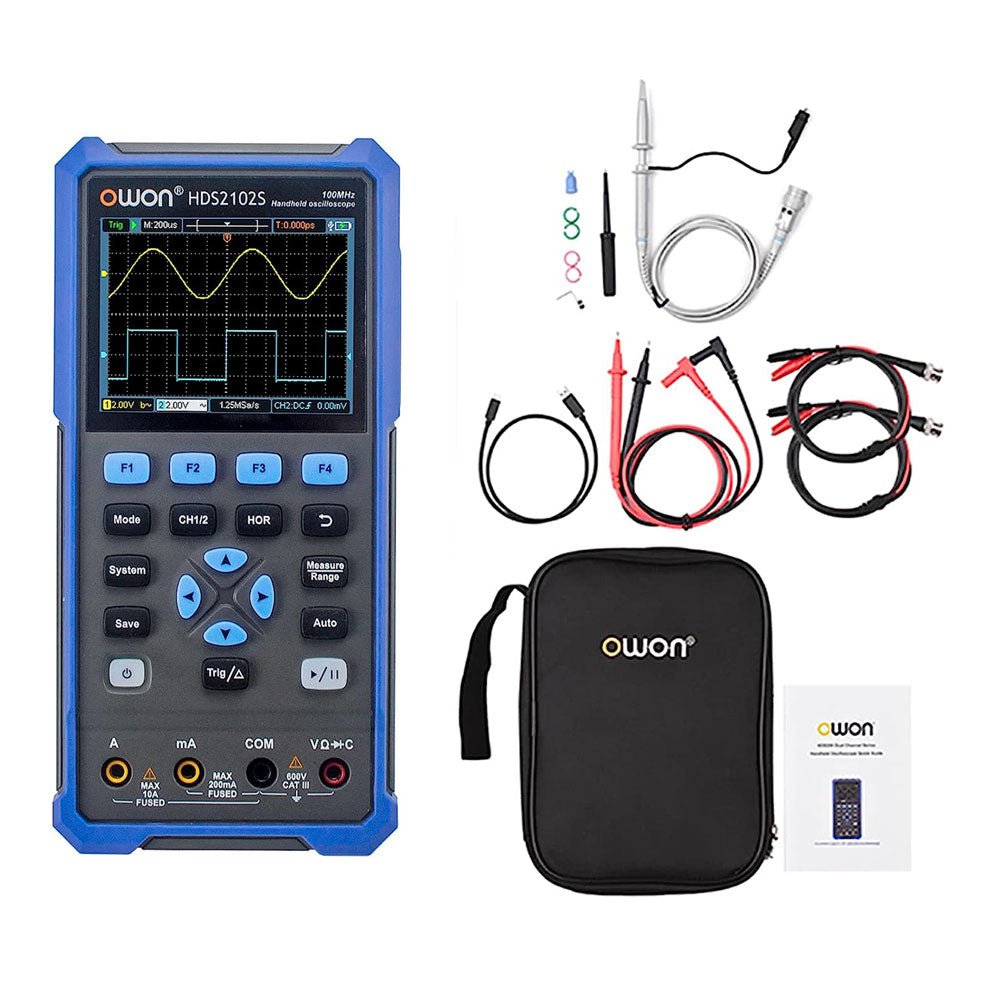

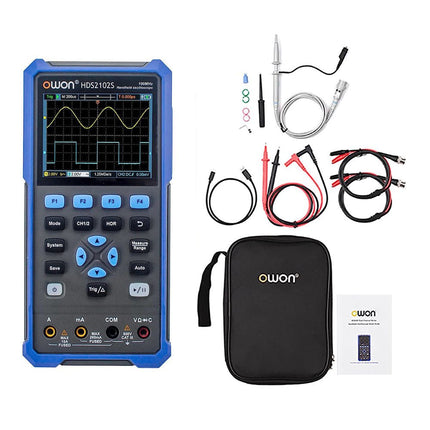

Lieferumfang
- 1x OWON HDS2102s
- 1x Netzteil
- 1x USB-Kabel
- 1x Passive Sonden
- 2x Krokodilklemmenkabel
- 1x Satz Multimeter-Sonden (eine rote und eine schwarze)
- 1x Manual
- 1x Sondenkorrektur-Einstellmesser
