Miniware MDP-XP Digitales Netzteil-Set (MDP-M01 + MDP-P906)

  • HerstellerMiniware

Beschreibung

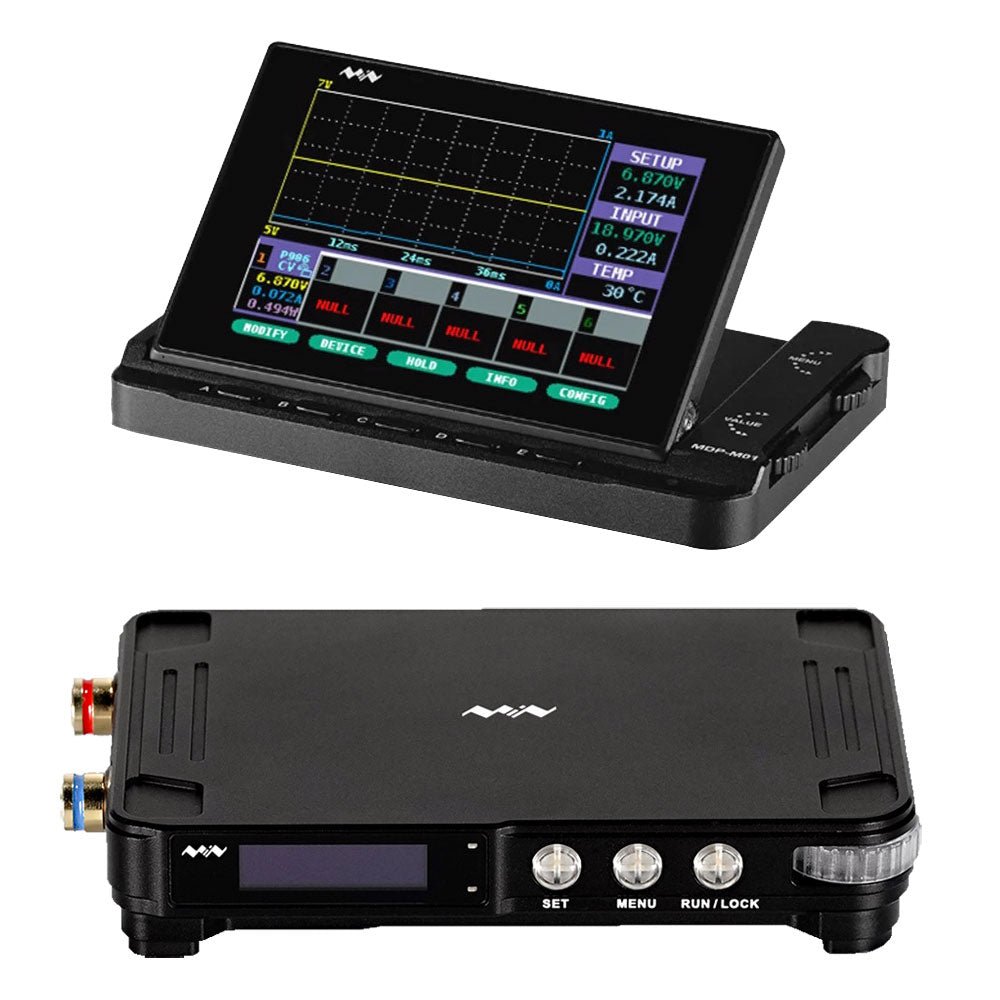

MDP (Mini Digital Power System) ist ein System zur programmierbaren linearen Gleichstromversorgung, das auf einem modularen Design basiert und an das verschiedene Module angeschlossen werden können, die je nach Bedarf verwendet werden. MDP-XP besteht aus einem Display-Steuerungsmodul (MDP-M01) und einem digitalen Leistungsmodul (MDP-P906).

Durch die drahtlose 2,4-GHz-Verbindung erreicht es eine freie Kombination von mehreren Kanälen mit einer Leistung von 300 W pro Kanal. Das MDP-XP ist ein kostengünstiges, programmierbares, lineares DC-Netzteil, das sich durch Indikatoren, Stabilität, Zuverlässigkeit und eine eindeutige Benutzeroberfläche auszeichnet, die mit professionellen Netzteilen vergleichbar ist; es bietet außerdem einen programmierbaren Ausgang, einen zeitgesteuerten Ausgang, eine sequentielle Steuerung, eine automatische Kompensation und andere leistungsstarke Funktionen, um die vielfältigen Testanforderungen zu erfüllen.

  • MDP-M01-Anzeigesteuermodul: Ausgestattet mit einem 2,8-Zoll-TFT-Bildschirm kann es die Spannungs-Strom-Wellenform in Echtzeit anzeigen, Datenstatistiken unterstützen und automatisch sechs Subs koppeln und steuern -Module (digitale Leistungsmodule), mit zwei Rändelrädern und benutzerfreundlichem 90-Grad-Scrolling-Design.
  • Digitales MDP-P906-Leistungsmodul: linearer Ausgang mit hohem Wirkungsgrad, 0,25-mV-Ripple-Welle, schnelles Einschwingverhalten und Unterstützung präziser Feinabstimmung.

Technische Daten (MDP-M01)

Bildschirmgröße 2,8" TFT
Bildschirmauflösung 240 x 320
Leistung Micro-USB-Stromeingang oder Stromversorgung vom Submodul über dediziertes Stromkabel
Eingabe DC 5 V/0,3 A
Andere Funktionen Kann bis zu 6 Submodule steuern
Upgrade der Formware über Micro USB
Abmessungen 107 x 66 x 13,6 mm
Gewicht 133 g

Technische Daten (MDP-P906)

Eingang DC 4,2-30 V/14 A (max.)
QC 3.0/PD2.0, 20 V/5 A (max.)
Ausgang 0-30 V/0-10 A, 300 W (max.)
Umwandlungseffizienz 95%
Ausgabeauflösung 10 mV/2 mA, bis zu 1 mV/1 mA über Display-Steuermodul
Ausgabegenauigkeit 0,03% + 5 mV
0,05% + 2 mV
Anpassungsrate Lastanpassungsrate <±0,01%
Leistungsanpassungsrate <±0,01%
Ripple und Rauschen <250 uVrms, 3 mVpp; 2 mArm
Einschwingverhalten <4 uS
Sicherheitsvorkehrungen Eingangsüberspannung, Unterspannung, Verpolungsschutz, Ausgangsüberstrom, Rückflussschutz und Übertemperaturschutz
Andere Automatisches Herunterfahren und Aufrufen des Micro-Power-Modus
Unterstützt USB-Firmware-Upgrade
Abmessungen 112 x 66 x 20 mm
Gewicht 181 g

Lieferumfang

  • MDP-M01
    • 1x MDP-M01 Smart-Digitalmonitor
    • 1x Kabel (2,5 mm Klinke auf Micro USB)
  • MDP-P906
    • 1x MDP-P906 Digitales Netzteil
    • 2x Ausgangskabel
    • 1x Benutzerhandbuch

Downloads

Produktformular

MDP (Mini Digital Power System) ist ein System zur programmierbaren linearen Gleichstromversorgung, das auf einem modularen Design basiert und an... Weiterlesen

€ 269,00 inkl. MwSt.
Mitglieder € 242,10

      Details

      SKU: 20458
      EAN: 020458

      Beschreibung

      MDP (Mini Digital Power System) ist ein System zur programmierbaren linearen Gleichstromversorgung, das auf einem modularen Design basiert und an das verschiedene Module angeschlossen werden können, die je nach Bedarf verwendet werden. MDP-XP besteht aus einem Display-Steuerungsmodul (MDP-M01) und einem digitalen Leistungsmodul (MDP-P906).

      Durch die drahtlose 2,4-GHz-Verbindung erreicht es eine freie Kombination von mehreren Kanälen mit einer Leistung von 300 W pro Kanal. Das MDP-XP ist ein kostengünstiges, programmierbares, lineares DC-Netzteil, das sich durch Indikatoren, Stabilität, Zuverlässigkeit und eine eindeutige Benutzeroberfläche auszeichnet, die mit professionellen Netzteilen vergleichbar ist; es bietet außerdem einen programmierbaren Ausgang, einen zeitgesteuerten Ausgang, eine sequentielle Steuerung, eine automatische Kompensation und andere leistungsstarke Funktionen, um die vielfältigen Testanforderungen zu erfüllen.

      • MDP-M01-Anzeigesteuermodul: Ausgestattet mit einem 2,8-Zoll-TFT-Bildschirm kann es die Spannungs-Strom-Wellenform in Echtzeit anzeigen, Datenstatistiken unterstützen und automatisch sechs Subs koppeln und steuern -Module (digitale Leistungsmodule), mit zwei Rändelrädern und benutzerfreundlichem 90-Grad-Scrolling-Design.
      • Digitales MDP-P906-Leistungsmodul: linearer Ausgang mit hohem Wirkungsgrad, 0,25-mV-Ripple-Welle, schnelles Einschwingverhalten und Unterstützung präziser Feinabstimmung.

      Technische Daten (MDP-M01)

      Bildschirmgröße 2,8" TFT
      Bildschirmauflösung 240 x 320
      Leistung Micro-USB-Stromeingang oder Stromversorgung vom Submodul über dediziertes Stromkabel
      Eingabe DC 5 V/0,3 A
      Andere Funktionen Kann bis zu 6 Submodule steuern
      Upgrade der Formware über Micro USB
      Abmessungen 107 x 66 x 13,6 mm
      Gewicht 133 g

      Technische Daten (MDP-P906)

      Eingang DC 4,2-30 V/14 A (max.)
      QC 3.0/PD2.0, 20 V/5 A (max.)
      Ausgang 0-30 V/0-10 A, 300 W (max.)
      Umwandlungseffizienz 95%
      Ausgabeauflösung 10 mV/2 mA, bis zu 1 mV/1 mA über Display-Steuermodul
      Ausgabegenauigkeit 0,03% + 5 mV
      0,05% + 2 mV
      Anpassungsrate Lastanpassungsrate <±0,01%
      Leistungsanpassungsrate <±0,01%
      Ripple und Rauschen <250 uVrms, 3 mVpp; 2 mArm
      Einschwingverhalten <4 uS
      Sicherheitsvorkehrungen Eingangsüberspannung, Unterspannung, Verpolungsschutz, Ausgangsüberstrom, Rückflussschutz und Übertemperaturschutz
      Andere Automatisches Herunterfahren und Aufrufen des Micro-Power-Modus
      Unterstützt USB-Firmware-Upgrade
      Abmessungen 112 x 66 x 20 mm
      Gewicht 181 g

      Lieferumfang

      • MDP-M01
        • 1x MDP-M01 Smart-Digitalmonitor
        • 1x Kabel (2,5 mm Klinke auf Micro USB)
      • MDP-P906
        • 1x MDP-P906 Digitales Netzteil
        • 2x Ausgangskabel
        • 1x Benutzerhandbuch

      Downloads
