Beschreibung

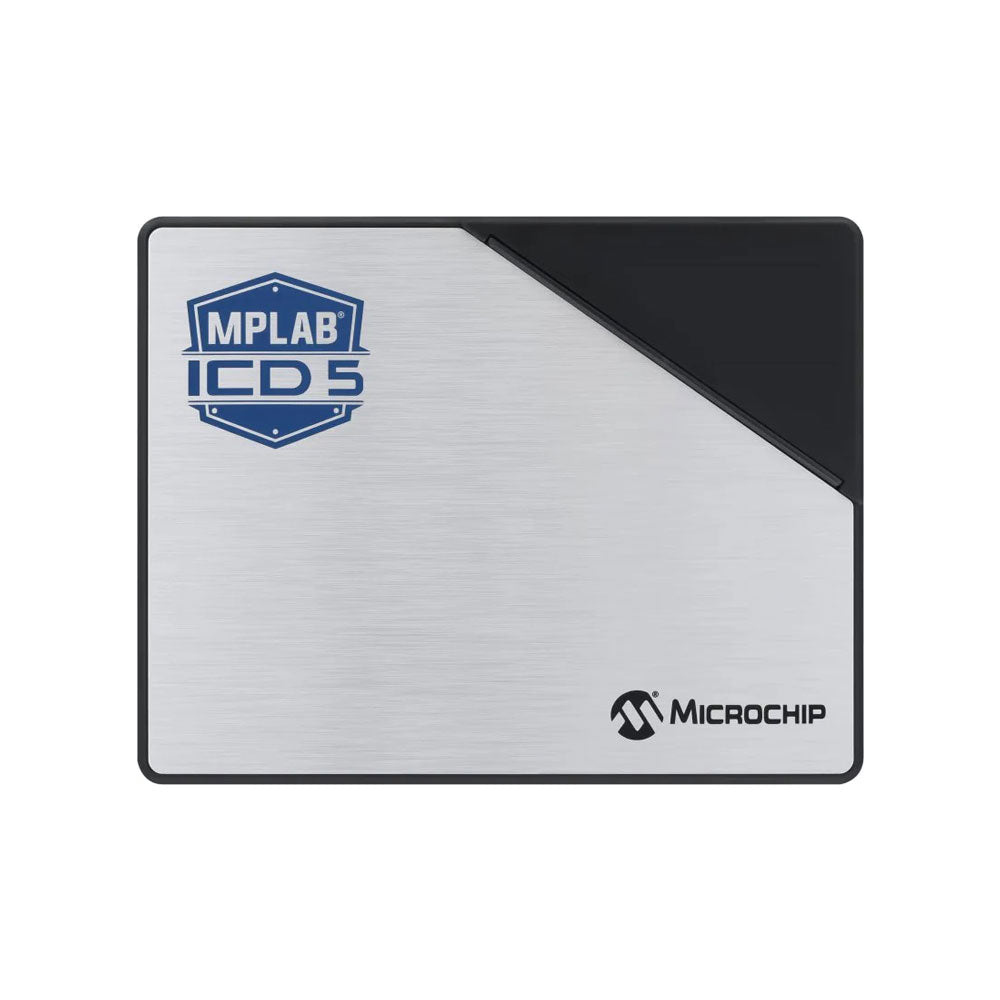

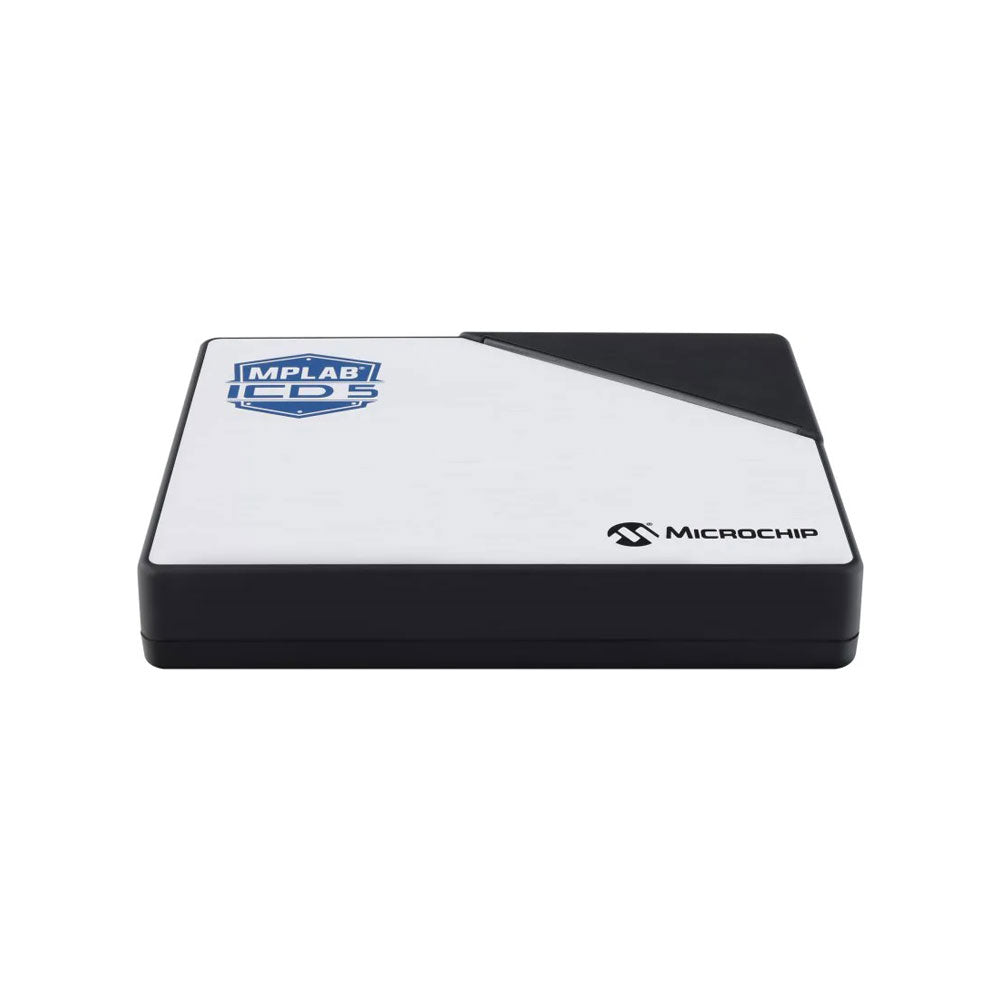

Der MPLAB ICD 5 In-Circuit Debugger/Programmer bietet erweiterte Konnektivitäts- und Stromversorgungsoptionen für Entwickler von Designs, die auf PIC-, AVR- und SAM-Geräten und dsPIC Digital Signal Controllers (DSCs) basieren. Es debuggt und programmiert mit der leistungsstarken und benutzerfreundlichen grafischen Benutzeroberfläche der MPLAB X Integrated Development Environment (IDE). Dieses Tool der nächsten Generation bietet eine Vielzahl von Funktionen und Features, die Sie normalerweise in teureren Produkten finden würden, um Ihre Entwicklung zu beschleunigen und Ihre Debug-Zeit zu verkürzen.
Mit seiner Unterstützung für Fast Ethernet-Konnektivität und Power over Ethernet Plus (PoE+) bietet der MPLAB ICD 5 Debugger/Programmer Flexibilität und den Komfort der Remote-Entwicklung und isoliert Ihre Anwendung gleichzeitig von Umgebungsbedingungen.
Egal, ob Sie ein erfahrener Entwickler sind oder gerade erst anfangen, der MPLAB ICD 5 In-Circuit Debugger/Programmer beschleunigt Ihren Entwicklungsprozess und hilft Ihnen, Ihre Designs auf die nächste Stufe zu bringen.
Features

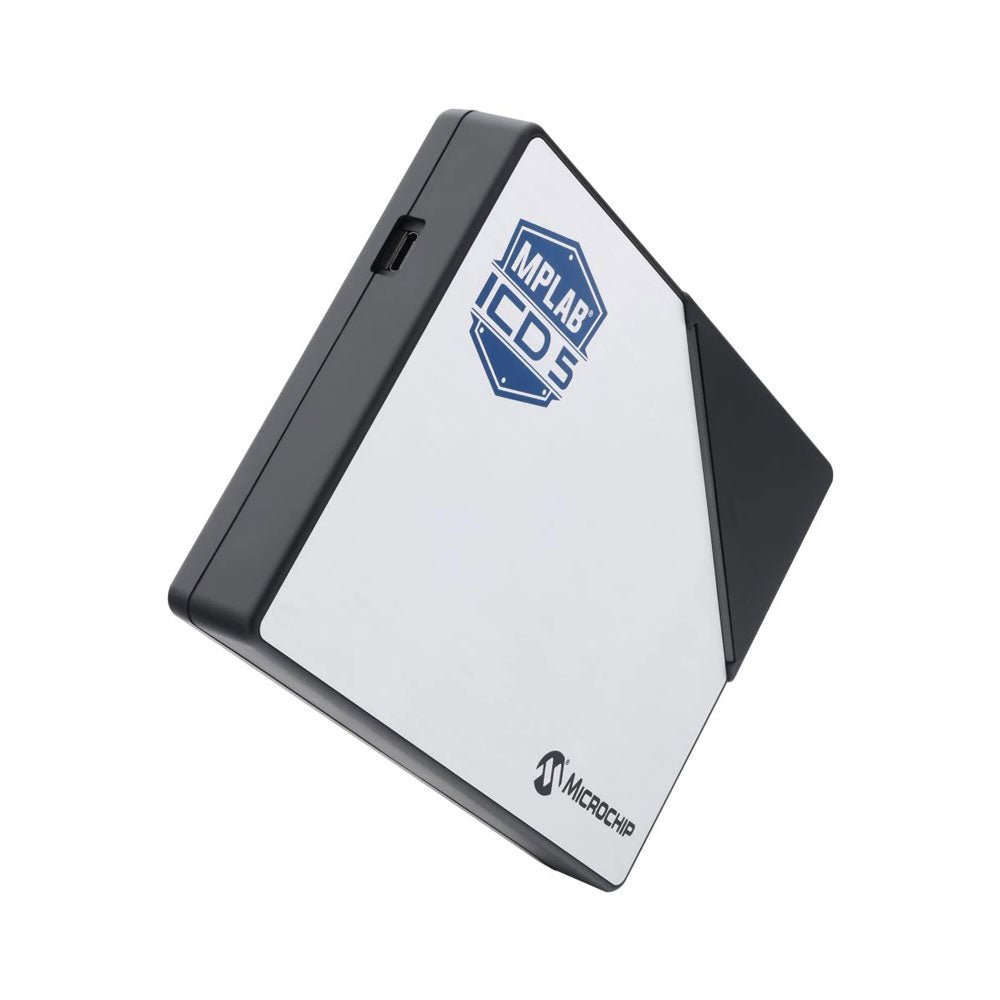

- Die USB-C-Schnittstelle erleichtert den Anschluss an einen PC
- Die High-Speed-USB 2.0-Host-PC-Schnittstelle unterstützt Geschwindigkeiten von bis zu 480 Mbps für schnelle Datenübertragungsraten
- PoE+ (IEEE 802.3at) bietet eine praktische und flexible Möglichkeit, den Debugger/Programmer einzuschalten und das Ziel mit Strom zu versorgen

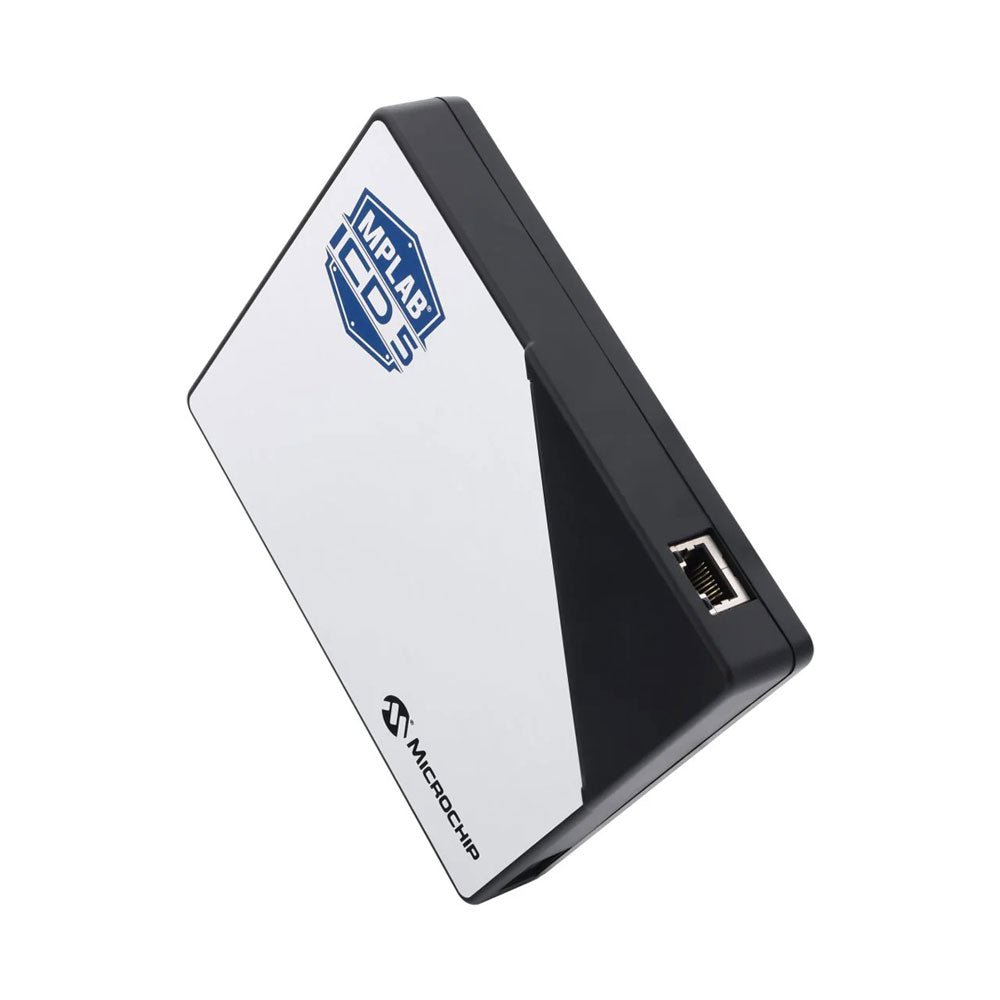

- Schnelle Ethernet-Konnektivität unterstützt Geschwindigkeiten von bis zu 100 Mbps
- Kabelgebundene/DHCP/APIAP-IP-Adressierung
- Statische IP-Adressierung
- Verbindet sich mit mehr Zielen über ein RJ11- oder RJ45-Modularkabel.
- Inklusive Adapterplatine, die JTAG-, SWD-, ICSP- und AVR-MCU-Protokolle unterstützt.
Professionelle Sicherheitsfunktionen und Unterstützung für Geräte von 1,2 V bis 5,5 V
- Versorgt das Ziel sicher mit bis zu 1 A über das PoE-Netzteil oder einen PC mit USB-C-Anschluss.
- Erhält Feedback vom Debugger, wenn eine externe Stromversorgung für das Ziel benötigt wird
- CE- und RoHS-konform, entspricht den Industriestandards
Erweiterte Trace-Funktionen
- Unterstützung für instrumentierte Ablaufverfolgung über die Arm Serial Wire Debug (SWD)-Schnittstelle
Leistungsüberwachung
- Ermöglicht Ihnen, den Stromverbrauch Ihres Designs zu optimieren
- Erfasst Leistungsdaten wie Strom- und Spannungswerte
- Funktioniert mit MPLAB Data Visualizer, der Leistungsdaten grafisch analysiert
Daten-Gateway-Schnittstellen
- UART über Windows Virtual COM Port (VCP)
- Macht
Continuous Integration/Continuous Delivery (CI/CD)-Unterstützung
- Kann über Ethernet mit Hardware-in-the-Loop implementiert werden
- Funktioniert mit dem CI/CD-Assistenten, der mit MPLAB X IDE v6.10 und höher verfügbar ist, um ein System mit Jenkins und Docker einzurichten
Leistungsstarkes Debuggen
- Hochleistungs-Debugging mit MPLAB X IDE
- Mehrere Haltepunkte, Stoppuhr und Debuggen von Quellcodedateien
- Auswählbare Pull-Up/Pull-Down-Option zur Zielschnittstelle im MPLAB X IDE-Editor für schnelle Programmänderung und Fehlerbehebung
Hochgeschwindigkeitsprogrammierung
- Schnelles Neuladen der Firmware für schnelles Debuggen und In-Circuit-Neuprogrammierung
- Die Debugging-Geschwindigkeit kann für eine optimierte Programmierung angepasst werden

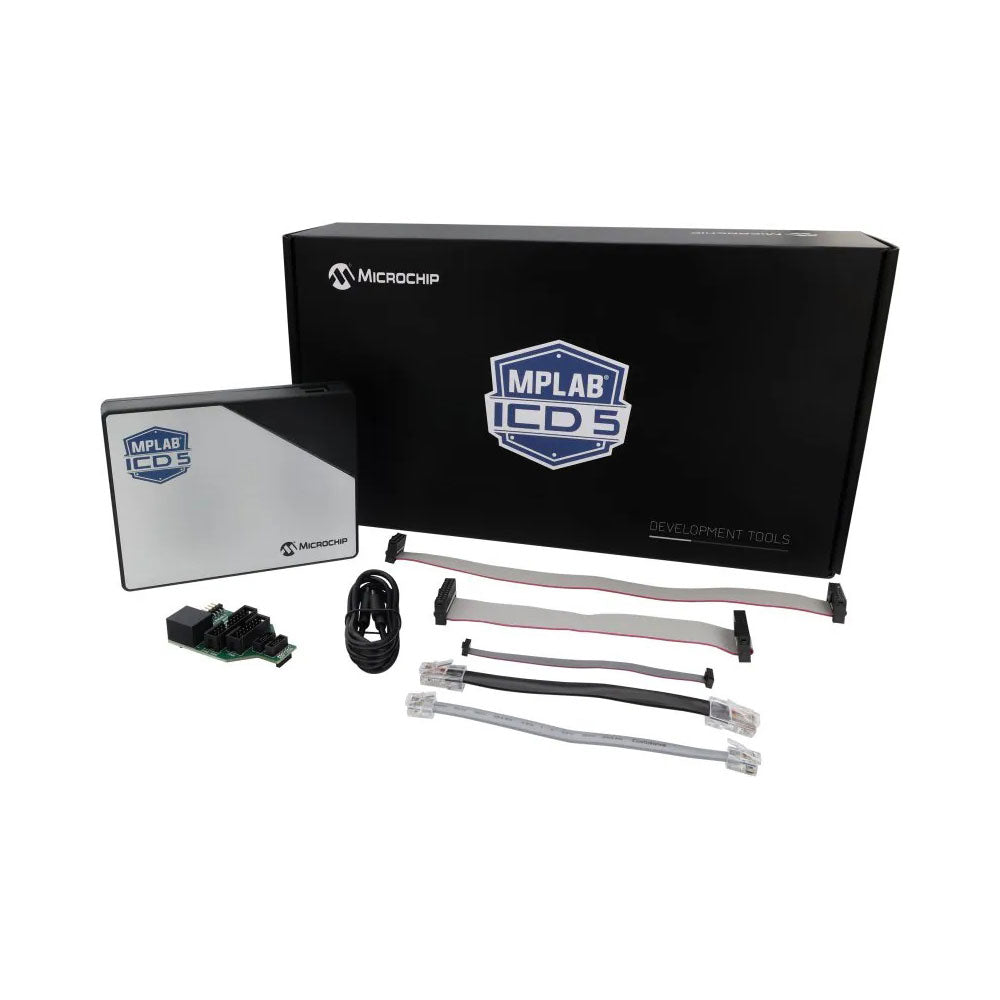

Lieferumfang
- MPLAB ICD 5 In-Circuit Debugger und Programmer
- USB-C Kabel
- Adapterkit
