Beschreibung
Dieses RC522-RFID-Kit enthält ein 13,56-MHz-RF-Lesemodul, das einen RC522-IC und zwei S50-RFID-Karten verwendet, um Sie beim Erlernen und Hinzufügen des 13,56-MHz-RF-Übergangs zu Ihrem Projekt zu unterstützen. Der MF RC522 ist ein hochintegriertes Übertragungsmodul für die kontaktlose Kommunikation bei 13,56 MHz. Der RC522 unterstützt den ISO 14443A/MIFARE-Modus.
Das Modul verwendet SPI zur Kommunikation mit Mikrocontrollern. In der Open-Hardware-Community gibt es bereits viele Projekte, die die RC522 - RFID-Kommunikation mit Arduino nutzen.
Merkmale
- Betriebsstrom: 13-26 mA/DC 3,3 V
- Leerlaufstrom: 10-13 mA/DC 3,3 V
- Strom im Ruhezustand: <80 uA
- Spitzenstrom: <30 mA
- Betriebsfrequenz: 13,56 MHz
- Unterstützte Kartentypen: mifare1 S50, mifare1 S70, MIFARE Ultralight, Mifare Pro, MIFARE DESFire
- Umgebungsbedingungen Betriebstemperatur: -20-80 Grad Celsius
- Umgebungstemperatur bei Lagerung: -40-85 Grad Celsius
- Relative Luftfeuchtigkeit: relative Luftfeuchtigkeit 5% -95%
- Leserabstand: ≥50 mm/1.95' (Mifare 1)
- Modulgröße: 40×60 mm/1.57*2.34'
- Modul-Schnittstellen SPI Parameter
- Datenübertragungsrate: maximal 10 Mbit/s

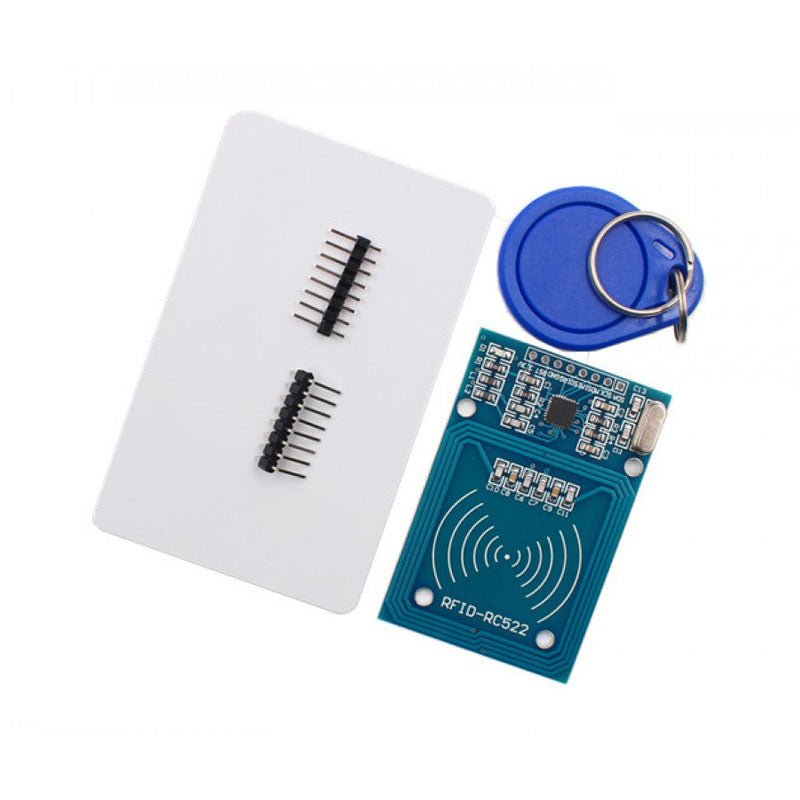

Lieferumfang

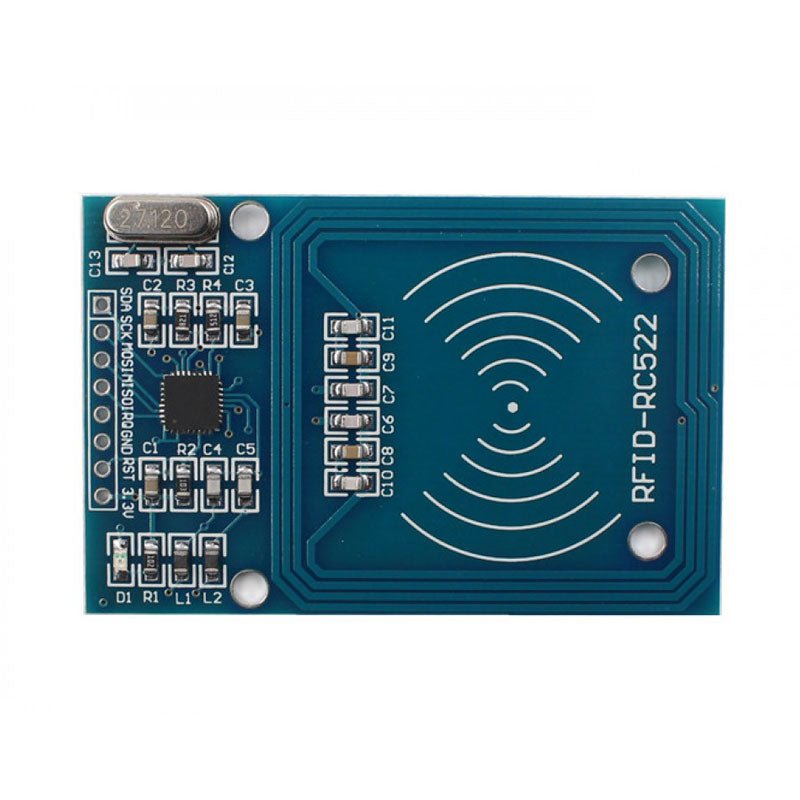

- 1x RFID-RC522 Modul
- 1x Standard S50 Blankokarte

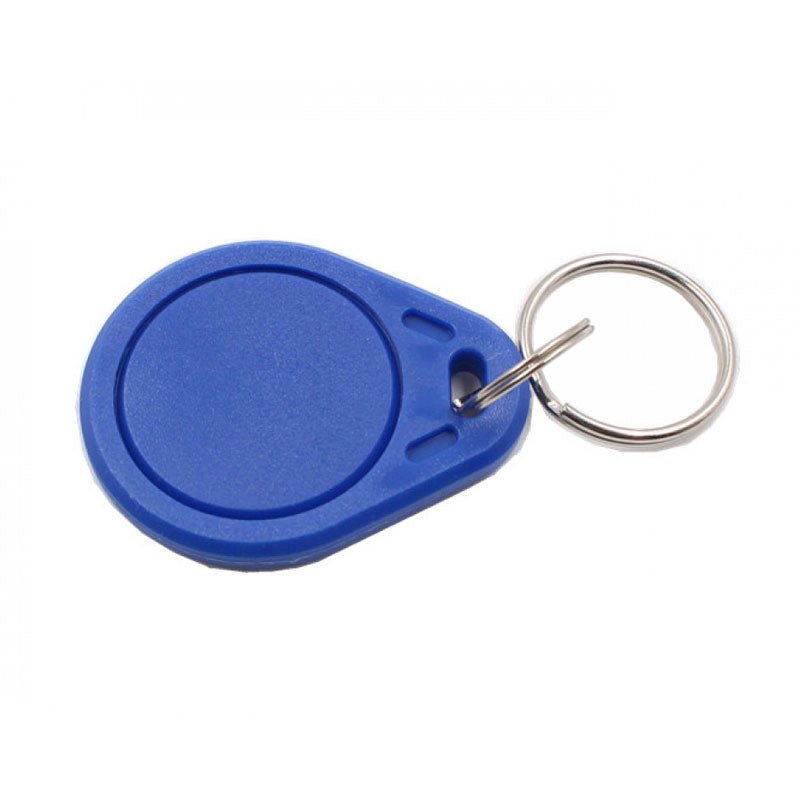

- 1x S50-Spezialkarte (wie durch die Form des Schlüsselrings angezeigt)
- 1x Gerader Stift
- 1x Gebogener Stift
