Beschreibung

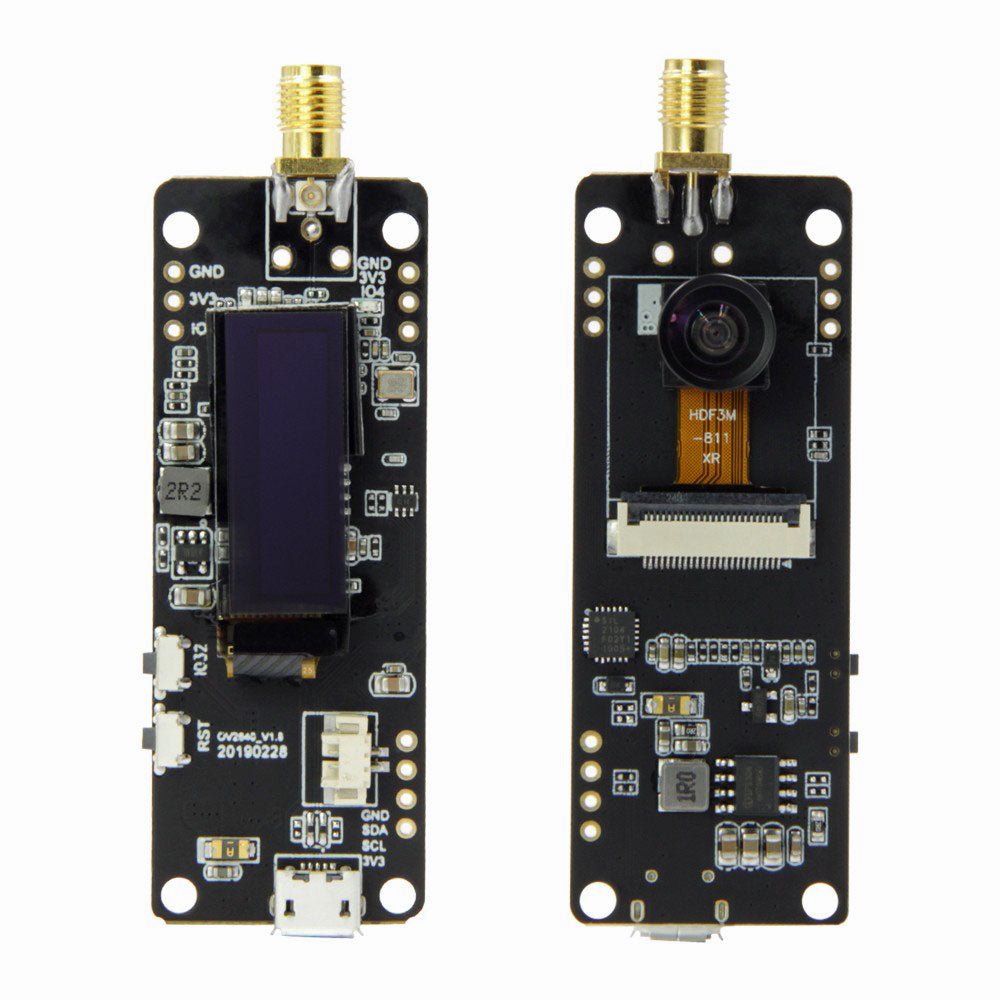

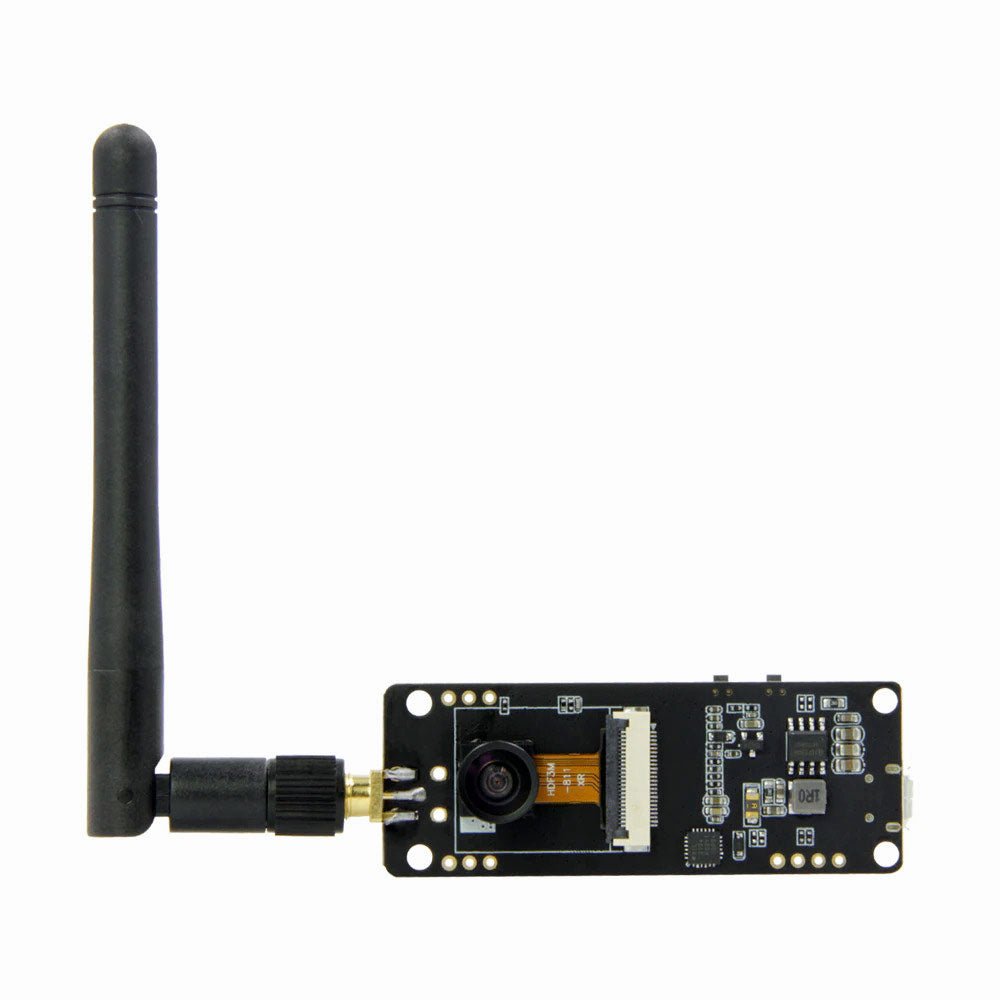

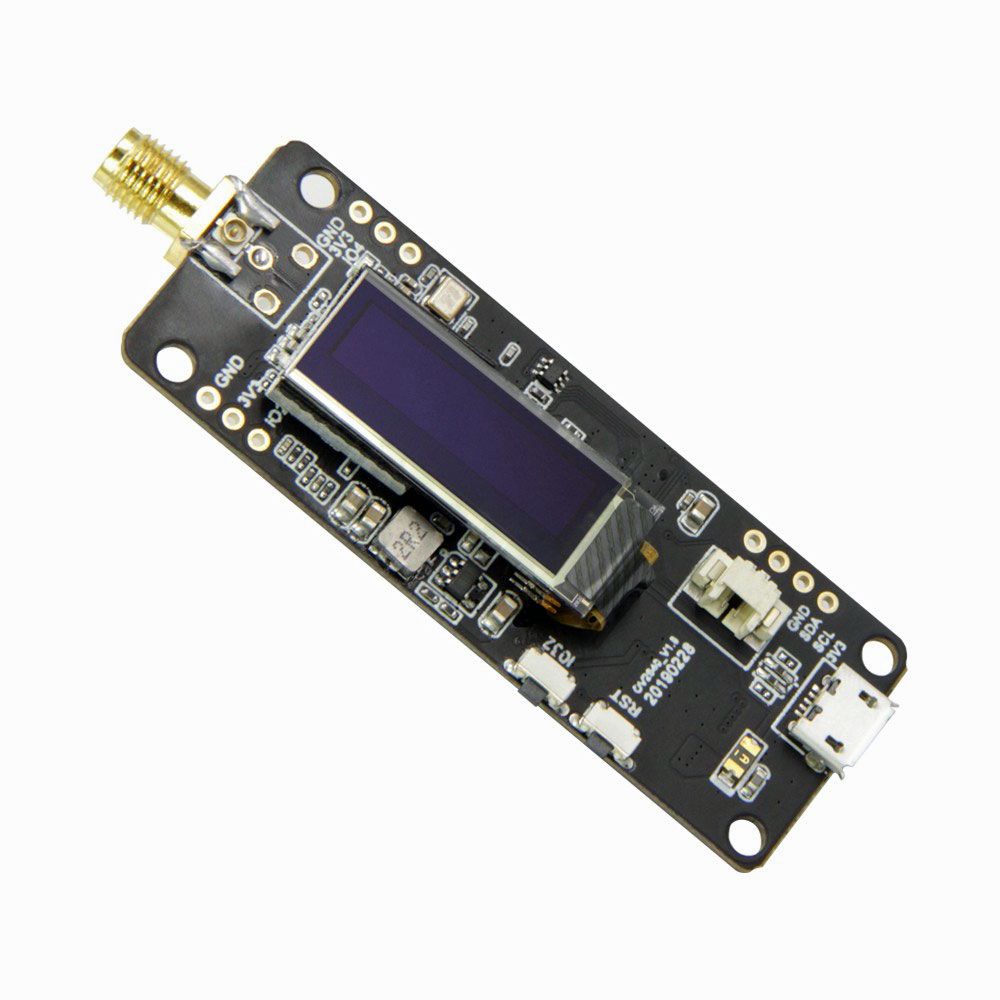

Das T-Journal ist ein kostengünstiges ESP32-Kamera-Entwicklungsboard, das über eine OV2640-Kamera, eine Antenne, ein 0,91-Zoll-OLED-Display, einige freiliegende GPIOs und eine Micro-USB-Schnittstelle verfügt. Es ermöglicht ein einfaches und schnelles Hochladen von Code auf das Board.
Spezifikationen
- Chipsatz Expressif-ESP32-PCIO-D4 240 MHz Xtensa Single/Dual-Core 32-Bit LX6 Mikroprozessor
- FLASH QSPI-Flash/SRAM, bis zu 4x 16 MB
- SRAM 520 KB SRAM
- SCHLÜSSEL-Reset, IO32
- Anzeige 0,91' SSD1306
- Power-Leuchte rot
- USB zu TTL CP2104
- Kamera OV2640, 2 Megapixel
- Analoger Servolenkmotor
- On-Board-Takt: 40-MHz-Quarzoszillator
- Arbeitsspannung 2,3-3,6 V
- Arbeitsstrom ca. 160 mA
- Arbeitstemperaturbereich -40℃ ~ +85℃
- Abmessungen 64,57 x 23,98 mm
- Stromversorgung USB 5 V/1 A
- Ladestrom 1 A
- Batterie 3,7 V Lithiumbatterie
W-lan
- Standard FCC/CE/TELEC/KCC/SRRC/NCC (ESP32-Chip)
- Protokoll 802.11 b/g/n/e/i (802.11n, Geschwindigkeit bis zu 150 Mbit/s) A-MPDU- und A-MSDU-Polymerisation, unterstützt 0,4 μS Schutzintervall
- Frequenzbereich 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)
- Sendeleistung 22 dBm
- Kommunikationsentfernung 300 m
Bluetooth
- Das Protokoll entspricht dem Bluetooth v4.2BR/EDR- und BLE-Standard
- Funkfrequenz mit -98 dBm Empfindlichkeit NZIF-Empfänger Klasse 1, Klasse 2 und Klasse 3 Sender AFH
- Audiofrequenz CVSD- und SBC-Audiofrequenz
Software
- WLAN-Modus Station/SoftAP/SoftAP+Station/P2P
- Sicherheitsmechanismus WPA/WPA2/WPA2-Enterprise/WPS
- Verschlüsselungstyp AES/RSA/ECC/SHA
- Firmware-Upgrade UART-Download/OTA (über Netzwerk/Host zum Herunterladen und Schreiben von Firmware)
- Softwareentwicklung. Unterstützung der Cloud-Server-Entwicklung/SDK für die Benutzer-Firmware-Entwicklung
- Netzwerkprotokoll IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
- Benutzerkonfiguration AT+-Befehlssatz, Cloud-Server, Android/iOS-App
- Betriebssystem FreeRTOS
Inbegriffen

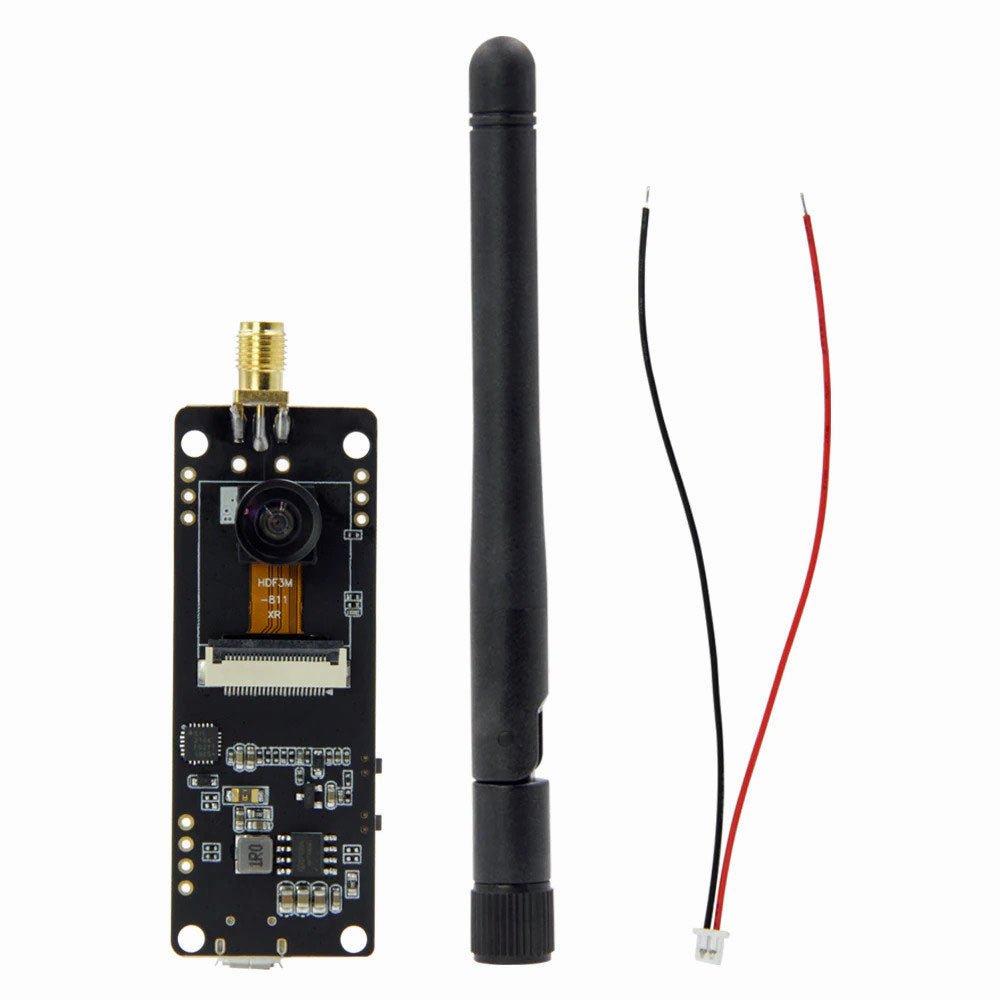

- 1x ESP32-Kameramodul (Fischaugenobjektiv)
- 1x WLAN-Antenne
- 1x Stromkabel
