LabNation SmartScope USB-Oszilloskop

  • HerstellerLabNation

Beschreibung

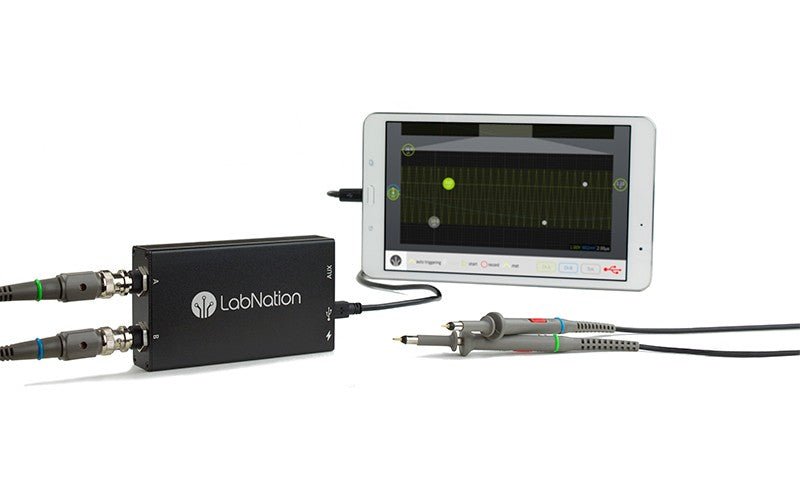

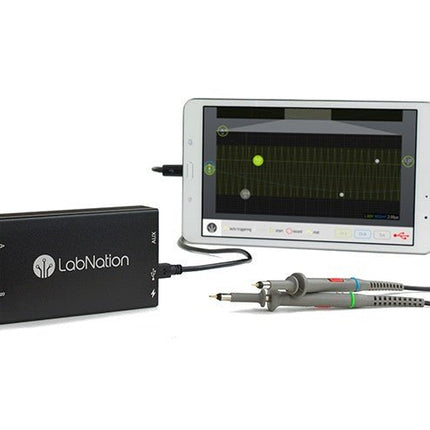

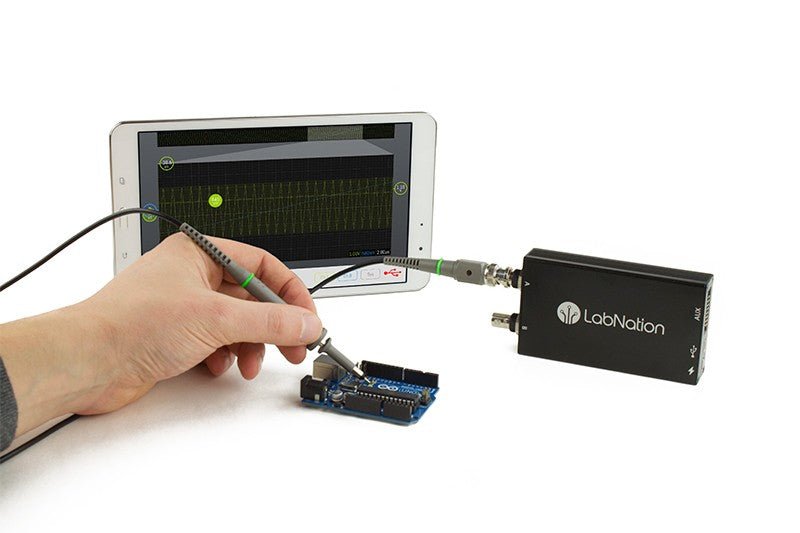

Smartscope ist das einzige Oszilloskop der Welt, das auf allen wichtigen Plattformen läuft: Windows, macOS, Linux, Android und iOS (mit WiFi-Bridge). Verbinden Sie das SmartScope mit so ziemlich jedem Gerät!

Bleiben Sie mobil: Dank der Einkabellösung haben Sie SmartScope immer dabei! Die intuitive Gestensteuerung (tippen, zoomen und wischen) ersetzt die altmodischen Oszilloskop-Bedienelemente.

Und es kann noch mehr: Entwickeln Sie Ihre digitalen Schnittstellen mit dem Logic Analyzer (100 MS/s)! Entwerfen Sie jede gewünschte Signalform mit Excel und legen Sie sie im integrierten Speicher des Arbitrary Waveform Generator (AWG) ab! Zeigt die momentane Spannung an jedem beliebigen Punkt Ihrer Schaltung bis zu 100 Millionen Mal pro Sekunde an.

Die Software unterstützt Windows / Linux / OS X sowie Android und Export-Formate (Excel .csv / Matlab .mat).

Features

  • Jeder Kanal wird mit 100 MHz/s abgetastet.
  • AC/DC-Kopplung an Analogeingängen
  • 100% geräuschlos
  • 64 Mbit RAM: 10000fache Vergrößerung
  • Arbiträrer Wellenformgenerator
  • 8 digitale Eingänge mit je 100 MS/s
  • 4 digitale Ausgänge mit je 100 MS/s
  • Externe Stromversorgung des Oszilloskops für den Fall, dass Ihr Mobiltelefon keinen Strom liefern kann.

Technische Daten

Oszilloskop
Bandbreite30 MHz (-3 dB point)
Abtastrate2x 100 MS/s
Kanäle2
Max. Pre-Trigger-Position16x Vollwert
Max. Post-Trigger-PositionVollwert
Max. volle Spannungsskala10 V/div (±35 V Eingangsbereich)
Min. volle Spannungsskala20 mV/div
Analogeingangsbereich-35 V, +35 V
Max. Eingang Peak-to-Peak40 V
SignalkopplungAC / DC
Präzision8 bit
Eingangsimpedanz1 MΩ // 10 pF
Wellenformen200 Wellenformen/s
Datenverzögerung zum Host< 10 ms
Sample-TiefeBis zu 4 Millionen Samples pro Kanal
Externer AuslöserJa
Logic Analyzer
Eingangskanäle8
Eingangsimpedanz100 kOhm // 2 pF zu GND
Abtastrate100 MS/s
Logikebene1,8 V bis 5,0 V
DiodenschutzBidirektional
Eingangsdatenpuffer4 Millionen Samples
Wellenformen200 Wellenformen/s
Datenverzögerung zum Host< 10 ms
Protokoll-DecoderI²C, SPI, UART, I²S integriert Benutzer erweiterbar
Signalgenerator (Analoger Ausgang)
Ausgangskanäle1
DatenrateBis zu 50 MS/s
Ausgangspegel0-3,3 V (Operationsverstärker angesteuert)
AusgangspufferBis zu 2048 Samples
Max. Anstiegsgeschwindigkeit30 ns/V
Schritt13 mV
Signalgenerator (Digitaler Ausgang)
Kanäle4
DatenrateBis zu 100 MS/s
Ausgangspegel3,3 V oder 5 V (wählbar)
AusgangspufferBis zu 2048 Samples
DiodenschutzJa

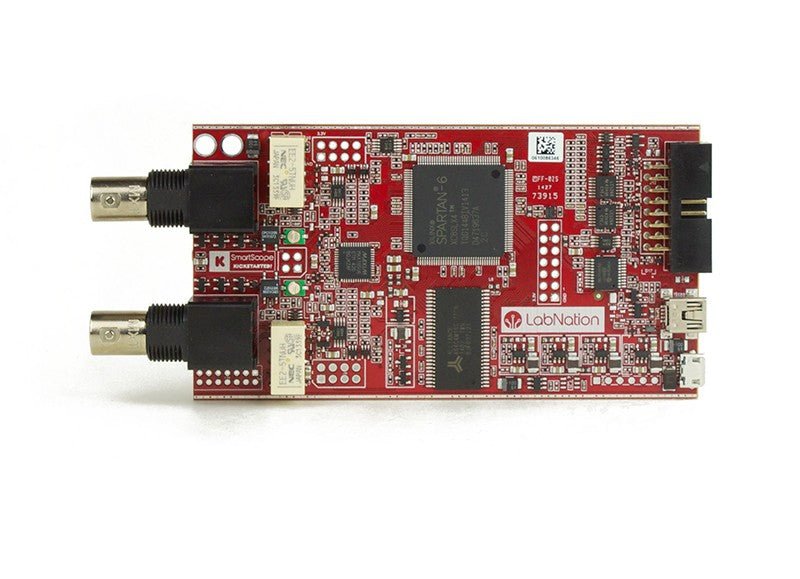

Programmierbare Logik
USB-ControllerMicroChip PIC18F14K50
USB-InterfacePicKit3 oder USB-programmierbar
FPGAXilinx Spartan 6
FPGA-InterfaceJTAG und USB-programmierbar
Abmessungen & Gewicht
Abmessungen110 x 64 x 24,2 mm (L x B x T)
Gewicht158 g
GehäuseAluminium
Konnektivität
Gerät/Hostmini-USB (inbegriffen)
Wellenformen aufnehmenMatlab (.mat) oder Excel (.csv) Dateien in Dropbox speichern
AnalogBNC 2 Tastköpfe (inbegriffen)
Digital8x 0.1' Pitch, Tastköpfe (inbegriffen)
SynchronisierungUSB micro B-B
StromversorgungUSB micro B (optional)

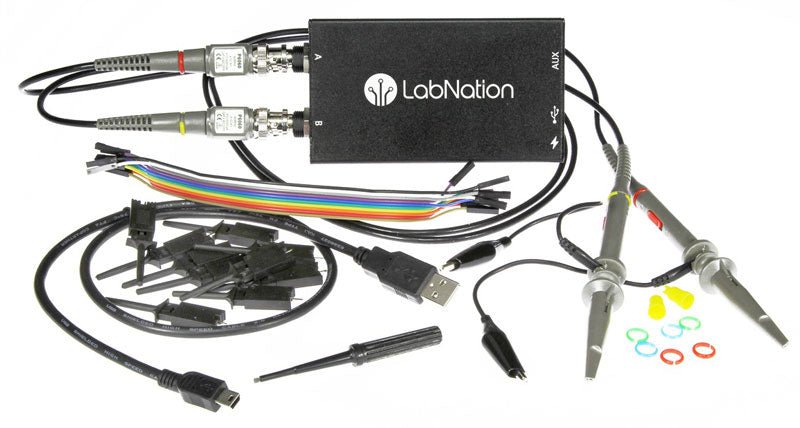

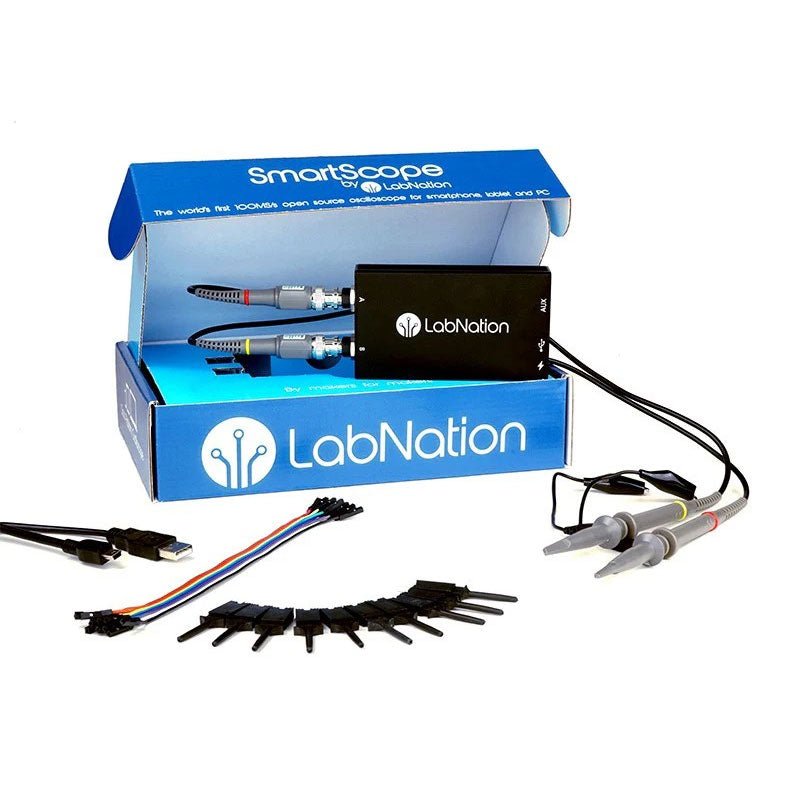

Lieferumfang

  • 1x SmartScope

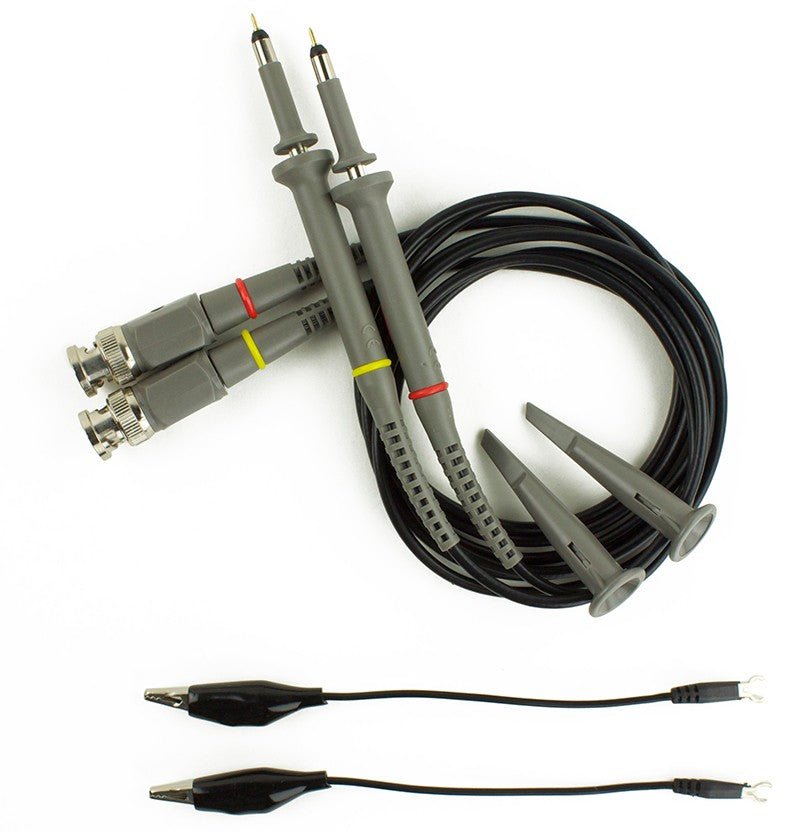

  • 2x Analoger Tastkopf
  • 1x Digitales Tastkopfkabel
  • 1x Mini-B USB-Kabel

Downloads

Produktformular

Smartscope ist das einzige Oszilloskop der Welt, das auf allen wichtigen Plattformen läuft: Windows, macOS, Linux, Android und iOS (mit... Weiterlesen

€ 239,00€ 149,95 inkl. MwSt.
