Wide Range Stromversorgung für Raspberry Pi

Mit dem PiEnergy Mini können Sie Ihren Raspberry Pi mit einer Spannung von 6 bis 36 V DC betreiben. Über den auf dem Board integrierten Knopf können Sie Ihren Raspberry Pi sowohl hoch- als auch herunterfahren.

Die Kommunikation mit dem Raspberry Pi läuft über GPIO4, diese Verbindung kann aber auch durch Entfernen eines Widerstands durchtrennt werden, um den Pin frei zu verwenden. Durch das ultraflache Design ist die Verwendung auch in Verbindung mit vielen Gehäusen möglich. Die Stiftleiste ist beiliegend und nicht angelötet, um den Aufbau noch flacher zuhalten.

Technische Daten

Eingangsspannung	6 bis 36 V DC
Ausgangsspannung	5,1 V
Ausgangsstrom	Bis zu 3 A (aktive Belüftung bei zusätzlich angeschlossenen Verbrauchern empfohlen)
Kabelquerschnitt am Spannungseingang	0,2-0,75 mm²
Schnittstelle zum Raspberry Pi	GPIO4
Mikrocontroller	ATtiny5
Weitere Anschlüsse	5 V Lüfteranschluss (2-Pin/2,54 mm) Lötpads für externen Ein-/Ausschalter
Kompatibel mit	Raspberry Pi 3, 4, 5
Abmessungen	23 x 56 x 11 mm

Lieferumfang

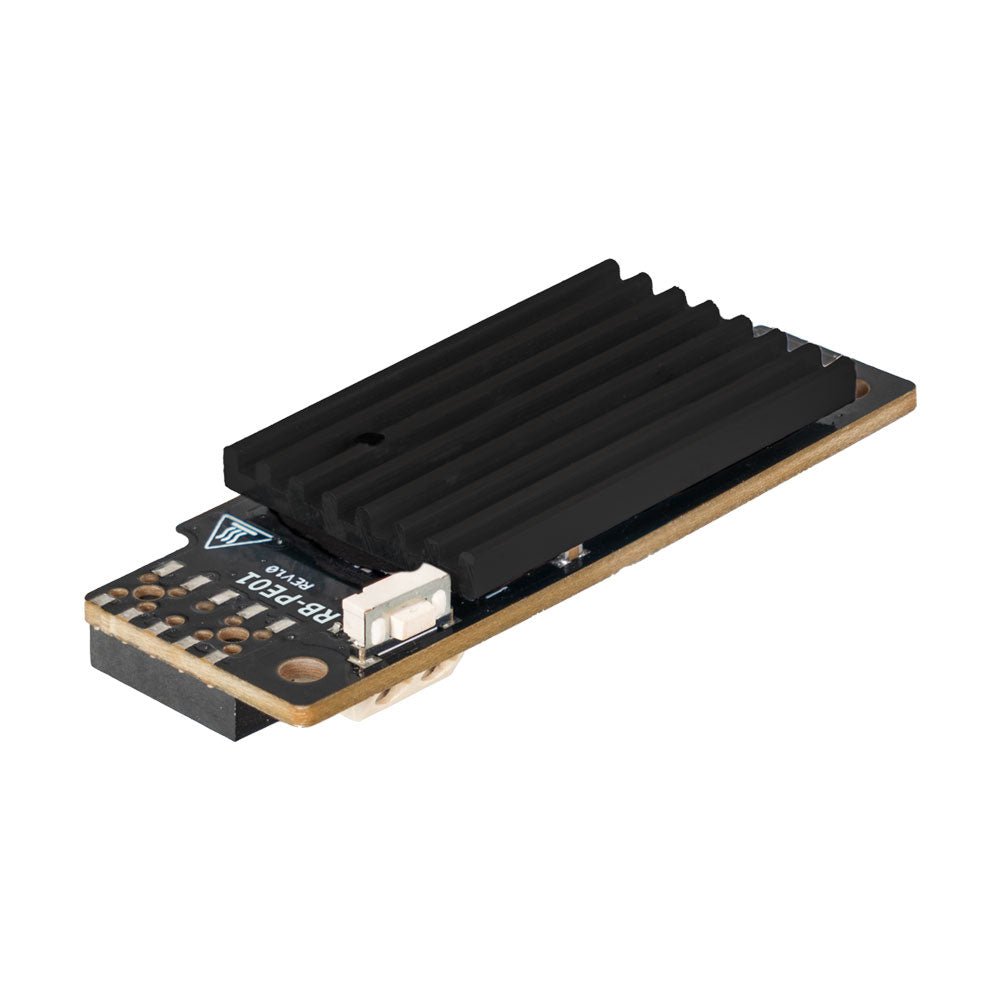

Board mit montiertem Kühlkörper
Stiftleiste (2x5)
Abstandshalter, Schraube, Mutter
