JOY-iT Motorino - Motorsteuerung für Arduino

  • HerstellerJOY-iT

Beschreibung

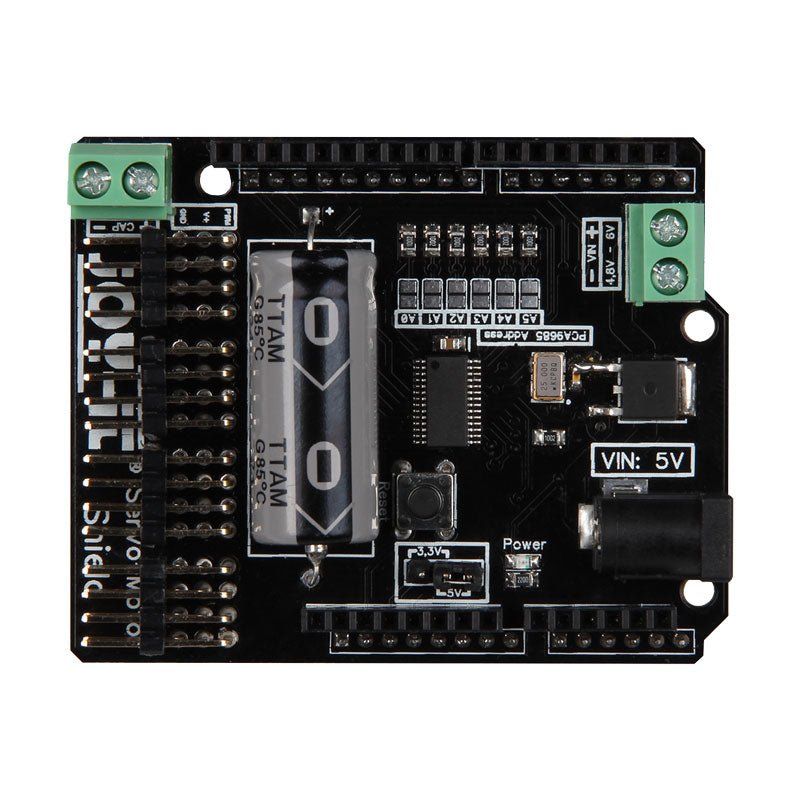

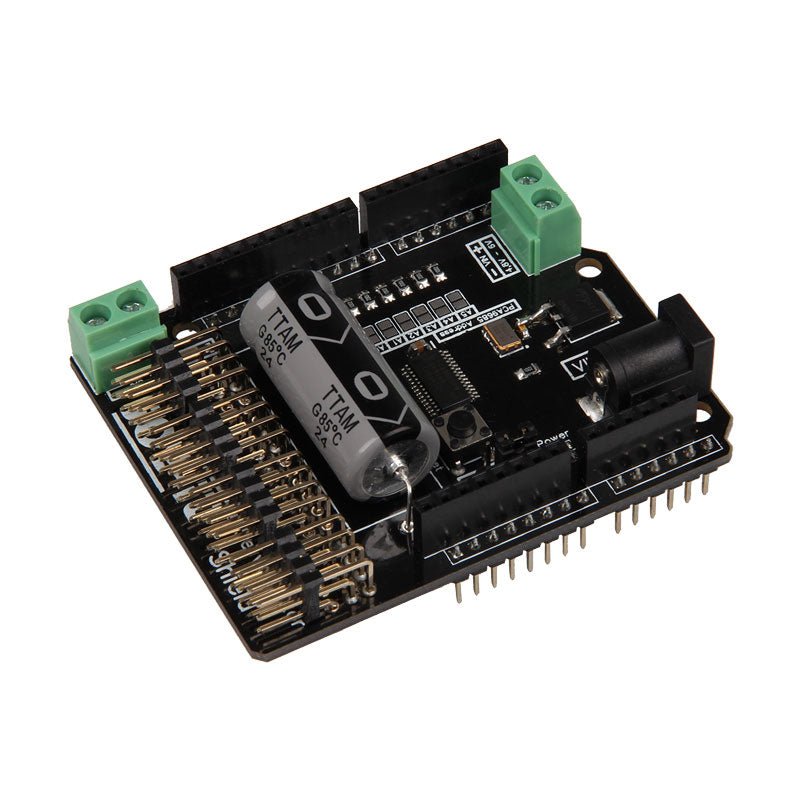

Die Motorino-Platine ist eine Erweiterungsplatine zur Ansteuerung und Verwendung von bis zu 16 PWM-gesteuerten 5-V-Servomotoren.

Der eigene Taktgeber auf dem Motorino sorgt für ein sehr genaues PWM-Signal und somit eine genaue Positionierung.

Die Platine verfügt über 2 Eingänge für Spannung von 4,8-6 V, über die zusammen bis zu 11 A eingespeist werden können, sodass eine optimale Versorgung der Motoren stets gewährleistet ist und somit auch größere Projekte mit ausreichend Strom beliefert werden können.

Die Versorgung läuft zentral über den Motorino, der für jeden Motor separat einen Anschluss für Spannung, Masse und die Steuerleitung zur Verfügung stellt.

Durch den eingebauten Kondensator wird der Strom zusätzlich gepuffert, hierdurch wird das Einbrechen der Spannung bei kurzzeitiger Mehrbelastung reduziert, die sonst zum Ruckeln führen könnte. Zusätzlich hat man noch die Möglichkeit, einen weiteren Kondensator anzuschließen.

Die Ansteuerung und Programmierung der Motoren kann (wie gewohnt) weiterhin bequem über den Arduino bedient werden. Anleitung und Codebeispiele erlauben auch Einsteigern, schnell Ergebnisse zu erzielen.

Besonderheiten 16 Kanäle, eigener Taktgeber für Servomotoren (PWM)
Eingang 1 Hohlstecker 5,5 / 2,1 mm , 4,8-6 V / 5 A max
Eingang 2 Schraubklemme, 4,8-6 V / 6 A max
Kommunikation 16 x PWM
Kompatibel mit Arduino Uno, Mega und viele weitere Mikrovontroller mit Arduino-kompatiblem Pinout
Maß (BxHxT) 69 x 24 x 56 mm
Lieferumfang Platine, Bedienungsanleitung, Retail-Verpackung
Produktformular

Die Motorino-Platine ist eine Erweiterungsplatine zur Ansteuerung und Verwendung von bis zu 16 PWM-gesteuerten 5-V-Servomotoren. Der eigene Taktgeber auf dem Motorino... Weiterlesen

€ 26,95 (inkl. MwSt.)
Mitglieder € 24,26

    • Heute verschicken? Innerhalb von Jul 20, 2025 16:00:00 +0200 bestellen

    Details

    SKU: 18271
    EAN: 4250236814742

    Beschreibung

    Die Motorino-Platine ist eine Erweiterungsplatine zur Ansteuerung und Verwendung von bis zu 16 PWM-gesteuerten 5-V-Servomotoren.

    Der eigene Taktgeber auf dem Motorino sorgt für ein sehr genaues PWM-Signal und somit eine genaue Positionierung.

    Die Platine verfügt über 2 Eingänge für Spannung von 4,8-6 V, über die zusammen bis zu 11 A eingespeist werden können, sodass eine optimale Versorgung der Motoren stets gewährleistet ist und somit auch größere Projekte mit ausreichend Strom beliefert werden können.

    Die Versorgung läuft zentral über den Motorino, der für jeden Motor separat einen Anschluss für Spannung, Masse und die Steuerleitung zur Verfügung stellt.

    Durch den eingebauten Kondensator wird der Strom zusätzlich gepuffert, hierdurch wird das Einbrechen der Spannung bei kurzzeitiger Mehrbelastung reduziert, die sonst zum Ruckeln führen könnte. Zusätzlich hat man noch die Möglichkeit, einen weiteren Kondensator anzuschließen.

    Die Ansteuerung und Programmierung der Motoren kann (wie gewohnt) weiterhin bequem über den Arduino bedient werden. Anleitung und Codebeispiele erlauben auch Einsteigern, schnell Ergebnisse zu erzielen.

    Besonderheiten 16 Kanäle, eigener Taktgeber für Servomotoren (PWM)
    Eingang 1 Hohlstecker 5,5 / 2,1 mm , 4,8-6 V / 5 A max
    Eingang 2 Schraubklemme, 4,8-6 V / 6 A max
    Kommunikation 16 x PWM
    Kompatibel mit Arduino Uno, Mega und viele weitere Mikrovontroller mit Arduino-kompatiblem Pinout
    Maß (BxHxT) 69 x 24 x 56 mm
    Lieferumfang Platine, Bedienungsanleitung, Retail-Verpackung
