Beschreibung

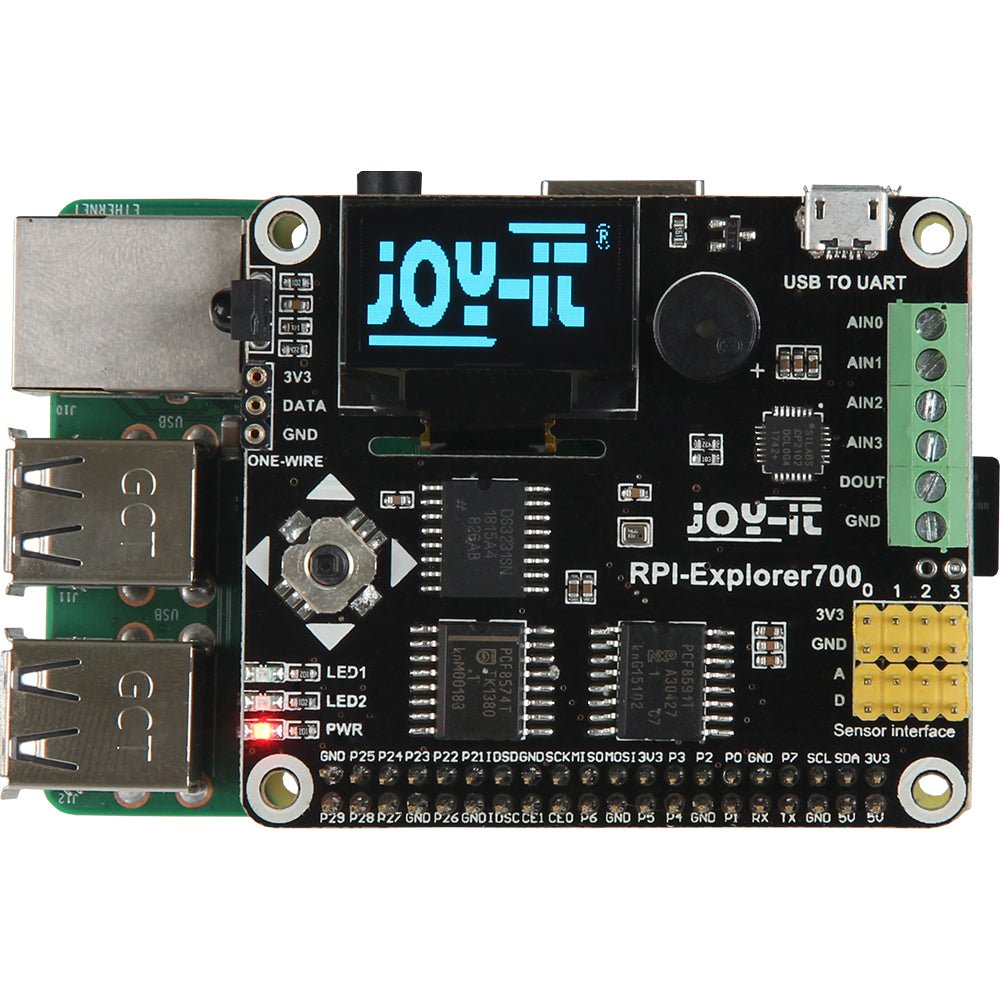

Das Explorer 700 Erweiterungsboard ist eine multifunktionale Schnittstellenplatine für Ihren Raspberry Pi B+, 2B, 3B oder 4B und beinhaltet folgende Funktionen:
- Pin-Header zum direkten Aufstecken auf den Raspberry Pi B+, 2B, 3B oder 4B
- UART Schnittstelle: verbinden Sie ganz einfach UART-Module wie z. B. RS232, RS485, USB To UART (TTL-Kabel), etc.
- AD/DA IO Schnittstelle: angeschlossene Kabel via Schrauben fixierbar
- 1-Wire-Schnittstelle: zum Anschluss von 1-WIRE Geräten
- Sensor-Schnittstelle: es können digitale und analoge Sensoren angeschlossen werden
- 0.96 Zoll OLED-Display: SSD1306 Driver, 128×64 Pixel, SPI-Schnittstelle
- Buzzer
- USB to UART, Konverter mit CP2102 Chipsatz (Mini USB-Anschluss)
- PCF8591: 8-bit Analog/ Digitalwandler, I²C-Schnittstelle
- BMP180: Sensor für atmosphärischen Druck, Temperatur und Höhe über normal Null, I²C-Schnittstelle
- PCF8574: I/O Chip für I²C-Schnittstelle
- DS3231: High Precision RTC Chip, I²C-Schnittstelle
- Power LED
- Programmierbare LED
- Joystick
- LFN0038K IR-Infrarotempfänger
| Schnittstellen |
UART, AD/DA: angeschlossene Kabel via Schrauben fixierbar, 1-Wire, Sensor |
| Display |
0.96“ OLED Display (SSD1306 Driver, 128x64 Pixel) |
| Abmessungen |
85 mm x 56 mm x 17 mm |
| Gewicht |
30 g |
Mehr Informationen finden Sie hier.
