Beschreibung

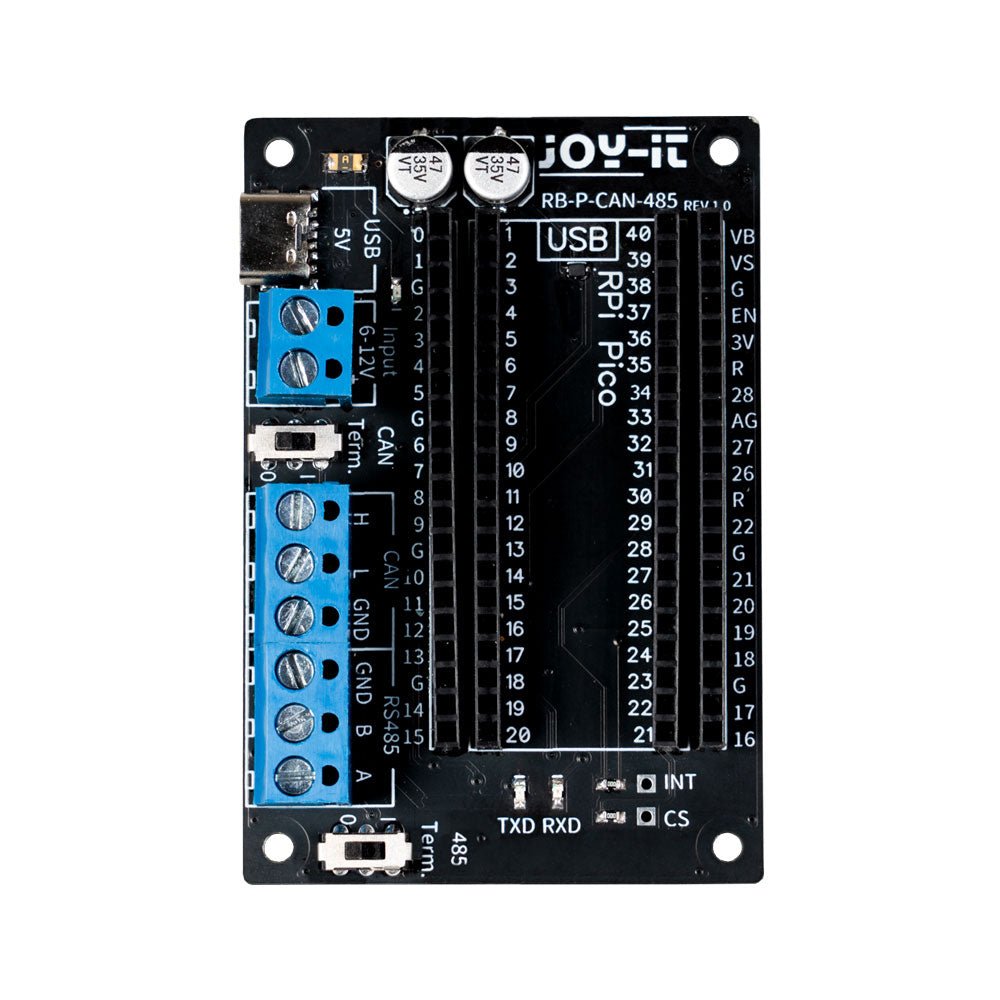

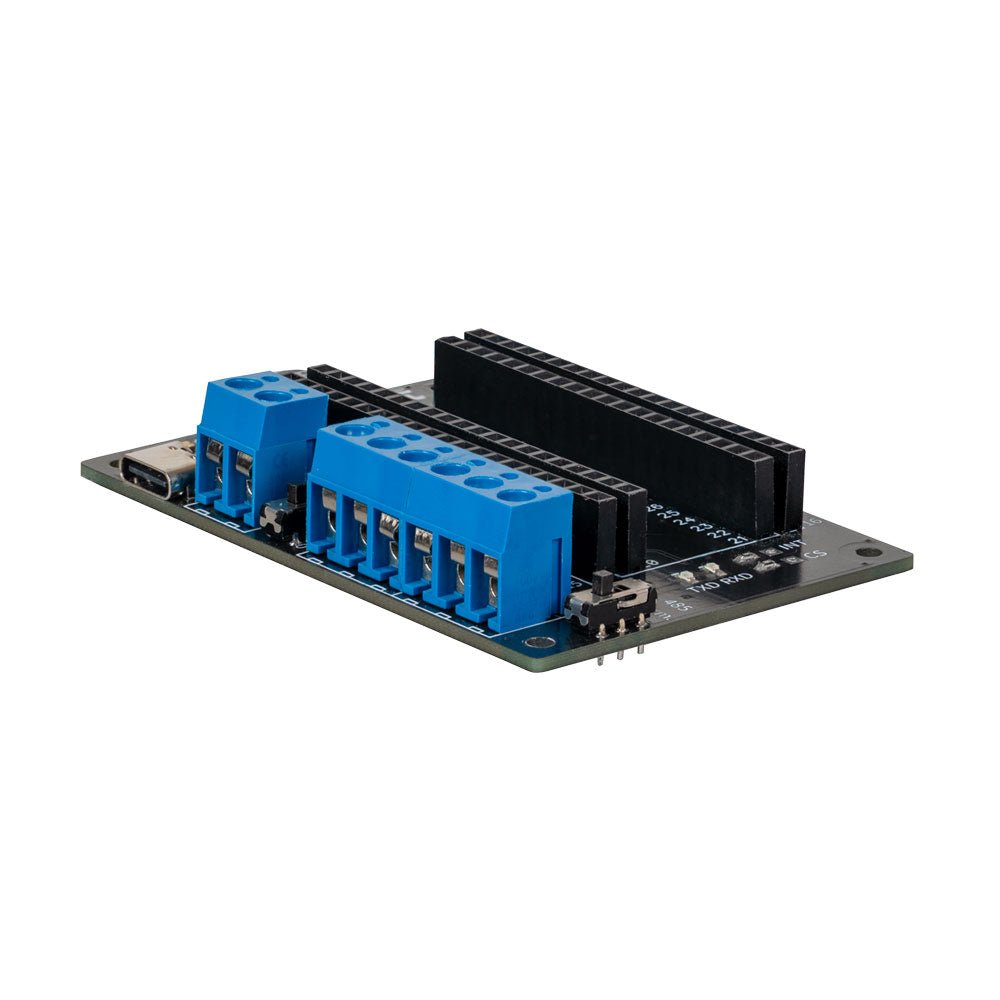

Mit dieser Erweiterungsplatine können Sie einem Raspberry Pi Pico eine RS485- und eine CAN-Schnittstelle hinzufügen.
Das Board bietet außerdem die Möglichkeit, es entweder über einen Standard-USB-C-Anschluss mit 5 V oder über eine Schraubklemme, die eine Spannung von 6 bis 12 V akzeptiert, zu betreiben. Die an der Schraubklemme anliegende Spannung wird durch einen auf der Platine integrierten Spannungswandler auf 5 V reduziert.
Features
- Die Stromversorgung kann über einen USB-C-Anschluss mit 5 V oder über eine Schraubklemme erfolgen, die zwischen 6 und 12 V zieht. Im letzteren Fall reduziert ein eingebauter Spannungswandler die Spannung auf 5 V.
- Um die Vielseitigkeit und den Funktionsumfang zu erhöhen, wurden die Anschlusspins des Raspberry Pi Pico nach außen geführt.
- Das Erweiterungsboard bietet zusätzlich die Möglichkeit der Kommunikation über die RS485- und CAN-Schnittstellen.
Technische Daten
| CAN-Schnittstelle |
SPI, CAN |
| RS485-Schnittstelle |
Seriell, RS485 |
| Stromversorgung |
5 V DC (USB-C) |
| Schraubklemme |
6-12 V DC |
| Logiklevel |
3,3 V |
| Abschlusswiderstand CAN |
120 Ω (kann nach Bedarf aktiviert und deaktiviert werden) |
| Abschlusswiderstand RS485 |
120 Ω (kann nach Bedarf aktiviert und deaktiviert werden) |
