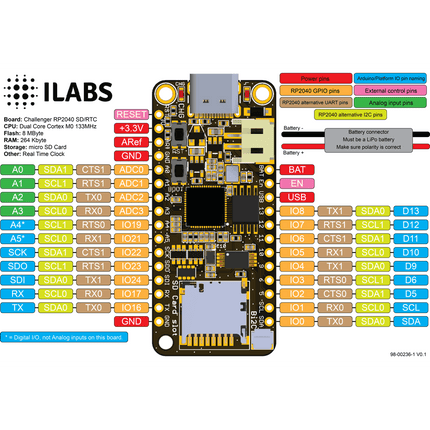

iLabs Challenger RP2040 SD/RTC

  • HerstelleriLabs

Beschreibung

Challenger RP2040 SD/RTC ist ein Arduino/CircuitPython-kompatibles Mikrocontroller-Board im Adafruit Feather-Format, das auf dem Raspberry Pi Pico-Chip basiert.

Dieses Board ist mit einem microSD-Kartenleser und einer Echtzeituhr ausgestattet, was es äußerst nützlich für Datenprotokollierungsanwendungen macht.

MicroSD-Karte

Diese Platine ist mit einem microSD-Kartenanschluss ausgestattet, der Standard-microSD-Karten aufnehmen kann, sodass Ihrer Anwendung viele Gigabyte Speicherplatz für Sensordaten oder was auch immer Sie darauf platzieren möchten, zur Verfügung stehen. Zusammen mit einem schicken Display könnten Sie auch coole Bilder speichern.

Echtzeituhr (RTC)

MCP79410 ist eine hochintegrierte Echtzeituhr mit nichtflüchtigem Speicher und vielen anderen erweiterten Funktionen. Zu diesen Funktionen gehören eine Batterieumschaltschaltung für die Notstromversorgung, ein Zeitstempel zur Protokollierung von Stromausfällen und eine digitale Trimmung für Genauigkeit. Mit einem kostengünstigen 32,768-kHz-Quarz oder einer anderen Taktquelle wird die Zeit entweder im 12-Stunden- oder 24-Stunden-Format mit einer AM/PM-Anzeige und einer Zeitmessung auf die Sekunde, Minute, Stunde, den Wochentag, den Tag usw. verfolgt. Monat und Jahr. Als Unterbrechungs- oder Wecksignal kann ein multifunktionaler Open-Drain-Ausgang als Alarmausgang oder als Taktausgang programmiert werden, der 4 wählbare Frequenzen unterstützt.

Technische Daten

Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0)
SPI Ein SPI-Kanal konfiguriert
I²C Ein I²C-Kanal konfiguriert
UART Ein UART-Kanal konfiguriert
Analogeingänge 4 analoge Eingangskanäle
Flash-Speicher 8 MB, 133 MHz
SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke)
USB 2.0-Controller Bis zu 12 MBit/s volle Geschwindigkeit (integriertes USB 1.1 PHY)
JST-Batterieanschluss 2,0 mm Teilung
LiPo-Ladegerät an Bord 500 mA Standard-Ladestrom
RTC MCP79410 (verwendet I²C0 (Draht) für die Kommunikation)
SD-Karte Ein SPI-Kanal verwendet (verwendet SPI1, um eine Verbindung zum SD-Socket herzustellen)
Abmessungen 51 x 23 x 3,2 mm
Gewicht 9 g

Downloads

Produktformular

Challenger RP2040 SD/RTC ist ein Arduino/CircuitPython-kompatibles Mikrocontroller-Board im Adafruit Feather-Format, das auf dem Raspberry Pi Pico-Chip basiert. Dieses Board ist mit einem... Weiterlesen

Keine Bewertungen

€ 17,95 inkl. MwSt.
Mitglieder € 16,16

    • Heute verschicken? Innerhalb von Apr 21, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 20482
    EAN: 020482

    Beschreibung

    Challenger RP2040 SD/RTC ist ein Arduino/CircuitPython-kompatibles Mikrocontroller-Board im Adafruit Feather-Format, das auf dem Raspberry Pi Pico-Chip basiert.

    Dieses Board ist mit einem microSD-Kartenleser und einer Echtzeituhr ausgestattet, was es äußerst nützlich für Datenprotokollierungsanwendungen macht.

    MicroSD-Karte

    Diese Platine ist mit einem microSD-Kartenanschluss ausgestattet, der Standard-microSD-Karten aufnehmen kann, sodass Ihrer Anwendung viele Gigabyte Speicherplatz für Sensordaten oder was auch immer Sie darauf platzieren möchten, zur Verfügung stehen. Zusammen mit einem schicken Display könnten Sie auch coole Bilder speichern.

    Echtzeituhr (RTC)

    MCP79410 ist eine hochintegrierte Echtzeituhr mit nichtflüchtigem Speicher und vielen anderen erweiterten Funktionen. Zu diesen Funktionen gehören eine Batterieumschaltschaltung für die Notstromversorgung, ein Zeitstempel zur Protokollierung von Stromausfällen und eine digitale Trimmung für Genauigkeit. Mit einem kostengünstigen 32,768-kHz-Quarz oder einer anderen Taktquelle wird die Zeit entweder im 12-Stunden- oder 24-Stunden-Format mit einer AM/PM-Anzeige und einer Zeitmessung auf die Sekunde, Minute, Stunde, den Wochentag, den Tag usw. verfolgt. Monat und Jahr. Als Unterbrechungs- oder Wecksignal kann ein multifunktionaler Open-Drain-Ausgang als Alarmausgang oder als Taktausgang programmiert werden, der 4 wählbare Frequenzen unterstützt.

    Technische Daten

    Mikrocontroller RP2040 von Raspberry Pi (133 MHz Dual-Core Cortex-M0)
    SPI Ein SPI-Kanal konfiguriert
    I²C Ein I²C-Kanal konfiguriert
    UART Ein UART-Kanal konfiguriert
    Analogeingänge 4 analoge Eingangskanäle
    Flash-Speicher 8 MB, 133 MHz
    SRAM-Speicher 264 KB (aufgeteilt in 6 Bänke)
    USB 2.0-Controller Bis zu 12 MBit/s volle Geschwindigkeit (integriertes USB 1.1 PHY)
    JST-Batterieanschluss 2,0 mm Teilung
    LiPo-Ladegerät an Bord 500 mA Standard-Ladestrom
    RTC MCP79410 (verwendet I²C0 (Draht) für die Kommunikation)
    SD-Karte Ein SPI-Kanal verwendet (verwendet SPI1, um eine Verbindung zum SD-Socket herzustellen)
    Abmessungen 51 x 23 x 3,2 mm
    Gewicht 9 g

    Downloads
