Das FNIRSI LC1020E Hochpräzisions-LCR-Meter mit ESR-Tester ist eine tragbare und intelligente Lösung zum Testen elektronischer Bauteile und bietet eine Grundgenauigkeit von bis zu 0,3%. Es eignet sich ideal für Ingenieure, Techniker und Maker. Das Gerät unterstützt L/Q-, C/D- und R/D-Messungen unter Verwendung von seriellen und parallelen Ersatzschaltbildmodellen und verfügt über ein 2,8-Zoll-TFT-Farbdisplay.

Mit voreingestellten Schwellenwerten und audiovisuellen Warnmeldungen ermöglicht es eine schnelle Pass/Fail-Bewertung und eignet sich somit perfekt für Serientests und die Qualitätskontrolle. Da es Testfrequenzen bis zu 100 kHz unterstützt, ist es gut für die Hochfrequenzanalyse von Induktivitäten, Kondensatoren und Widerständen geeignet.

Features

Genauigkeit von ±0,05% bei einer Auflösung von 4,5 Stellen
Automatische R/L/C-Erkennung für schnelle Messungen
5 Prüf-Frequenzen (100 Hz–100 kHz) und 3 Spannungspegel (0,1–0,6 V)

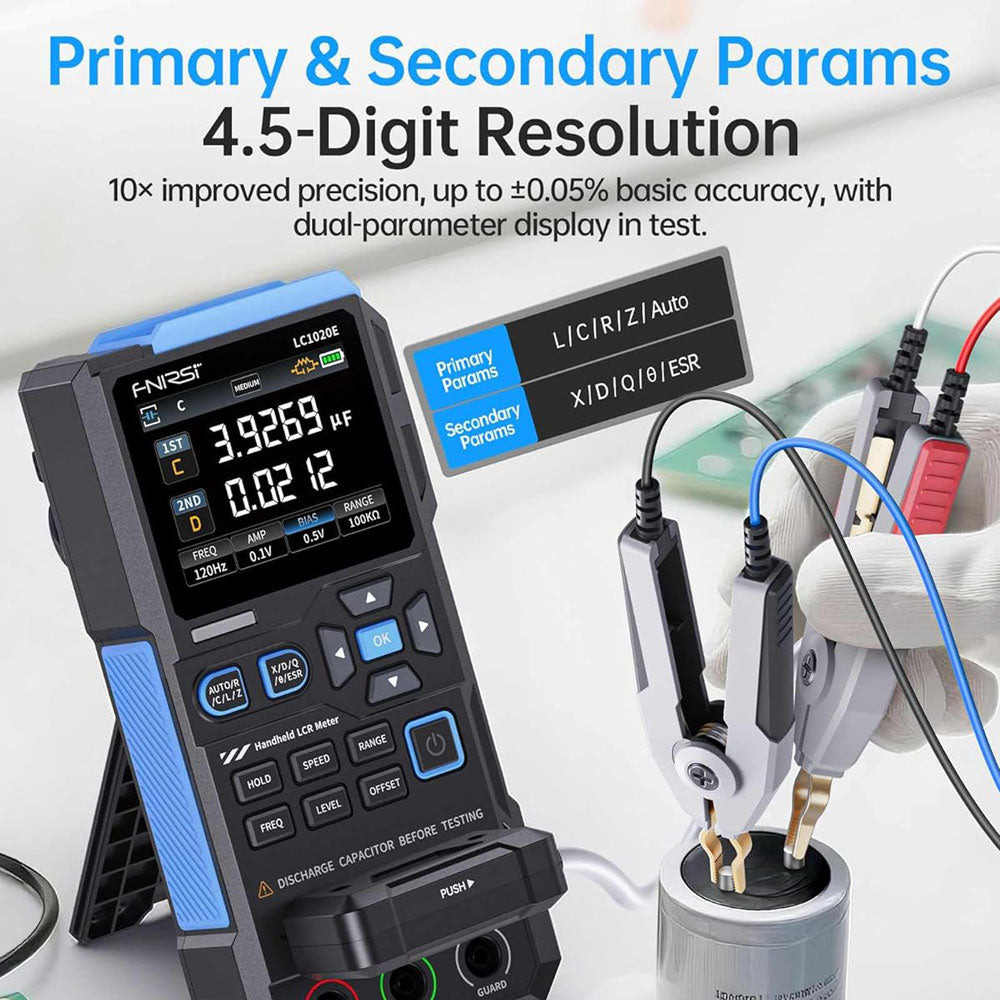

Doppelte Anzeige: L/C/R/Z + X/D/Q/θ/ESR
Sortiermodus & Vorspannung für Serienprüfungen
Zwei Anschlüsse (3-/5-polig) mit 4-Leiter-Kelvin-Unterstützung
Datenhaltefunktion und Protokollierung für einen effizienten Arbeitsablauf
Kompakt, wiederaufladbar (3000 mAh) – ideal für den Einsatz im Labor und vor Ort

Technische Daten

Allgemeines
Prüffrequenz	100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Grundgenauigkeit	0,3%
Display	2,8 Zoll TFT-LCD-Display
Anzeigestellen	Hauptparameter: 4,5 Stellen
Nebenparameter: 4,5 Stellen	Messparameter
Hauptparameter: AUTO/R/C/L/Z	Sekundärparameter: X/D/Q/θ/ESR
Messbereich	L: 0–100 H
	C: 0–100 mF
	R: 0–10 M
Interne Vorspannung	0,0 V, 0,5 V
Prüfspannung	0,1 V, 0,3 V, 0,6 V
Kalibrierungsfunktionen	Leerlaufkalibrierung, Kurzschlusskalibrierung
Vergleichsfunktion	Dient zur Berechnung des relativen Fehlers zwischen dem Messwert des Bauteils und dem Nennwert, wird als Prozentsatz angezeigt und liefert Filterergebnisse, Nennwerte und Toleranz können eingestellt werden, wobei der Toleranzbereich von 0,1% bis 99,9% einstellbar ist
Funktionsprotokoll	Prüft, ob die gemessenen Bauteildaten den eingestellten Nennwert und die Toleranz erfüllen, und zeichnet die Anzahl der erfolgreichen und fehlgeschlagenen Messungen auf
Konfiguration der Testanschlüsse	Dreipolig, Fünfpolig
Ausgangsimpedanz	100 Ω
Schnittstelle	USB-C (virtueller serieller Anschluss)
Sonstiges	Spracheinstellungen, Bildschirmhelligkeit, Toneinstellungen, Automatische Abschaltung, Kalibrierungseinstellungen, Systeminformationen
Akku	3000 mAh Lithium-Akku
Abmessungen	18,5 x 8,5 x 3,5 cm
Gewicht	680 g
Kapazität (C)
Bereich: 1mF-100mF	100 Hz: 5% ±5 digits
	1 kHz: 3% ±5 digits
	10 kHz: /
	100 kHz: /
Bereich: 1uF-1mF	100 Hz: 1% ±4 digits
	1 kHz: 0,5% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 3% ±4 digits
Bereich: 1nF-1uF	100 Hz: /
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,4% ±2 digits
	100 kHz: 1% ±4 digits
Bereich: 1pF-1nF	100 Hz: /
	1 kHz: 2% ±2 digits
	10 kHz: 1,5% ±2 digits
	100 kHz: 2% ±4 digits
Induktivität (L)
Bereich: 1H-100H	100 Hz: 2% ±5 digits
	1 kHz: 2% ±5 digits
	10 kHz: /
	100 kHz: /
Bereich: 1mH-1H	100 Hz: 0,4% ±5 digits
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,4% ±3 digits
	100 kHz: 2,5% ±5 digits
Bereich: 10uH-1mH	100 Hz: 3% ±5 digits
	1 kHz: 0,5% ±4 digits
	10 kHz: 0,5% ±3 digits
	100 kHz: 1,5% ±5 digits
Bereich: 1uH-10uH	100 Hz: /
	1 kHz: 2% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 4% ±5 digits
Widerstand (R)
Bereich: 1MΩ-10MΩ	100 Hz: 5% ±4 digits
	1 kHz: 3% ±3 digits
	10 kHz: /
	100 kHz: /
Bereich: 1KΩ-1MΩ	100 Hz: 0,4% ±4 digits
	1 kHz: 0,2% ±2 digits
	10 kHz: 0,3% ±3 digits
	100 kHz: 0,6% ±5 digits
Bereich: 1Ω-1KΩ	100 Hz: 1,5% ±4 digits
	1 kHz: 0,3% ±2 digits
	10 kHz: 0,3% ±3 digits
	100 kHz: 0,6% ±5 digits
Bereich: 10mΩ-1Ω	100 Hz: 4% ±4 digits
	1 kHz: 2% ±5 digits
	10 kHz: 2% ±5 digits
	100 kHz: 5% ±5 digits

Lieferumfang

1x FNIRSI LC1020E LCR-Messgerät
1x Kelvin-Messklemme
2x Messleitungen (1x schwarz, 1x rot)
1x Kurzschlussplatte
1x USB-C Kabel
1x Manual
