Beschreibung

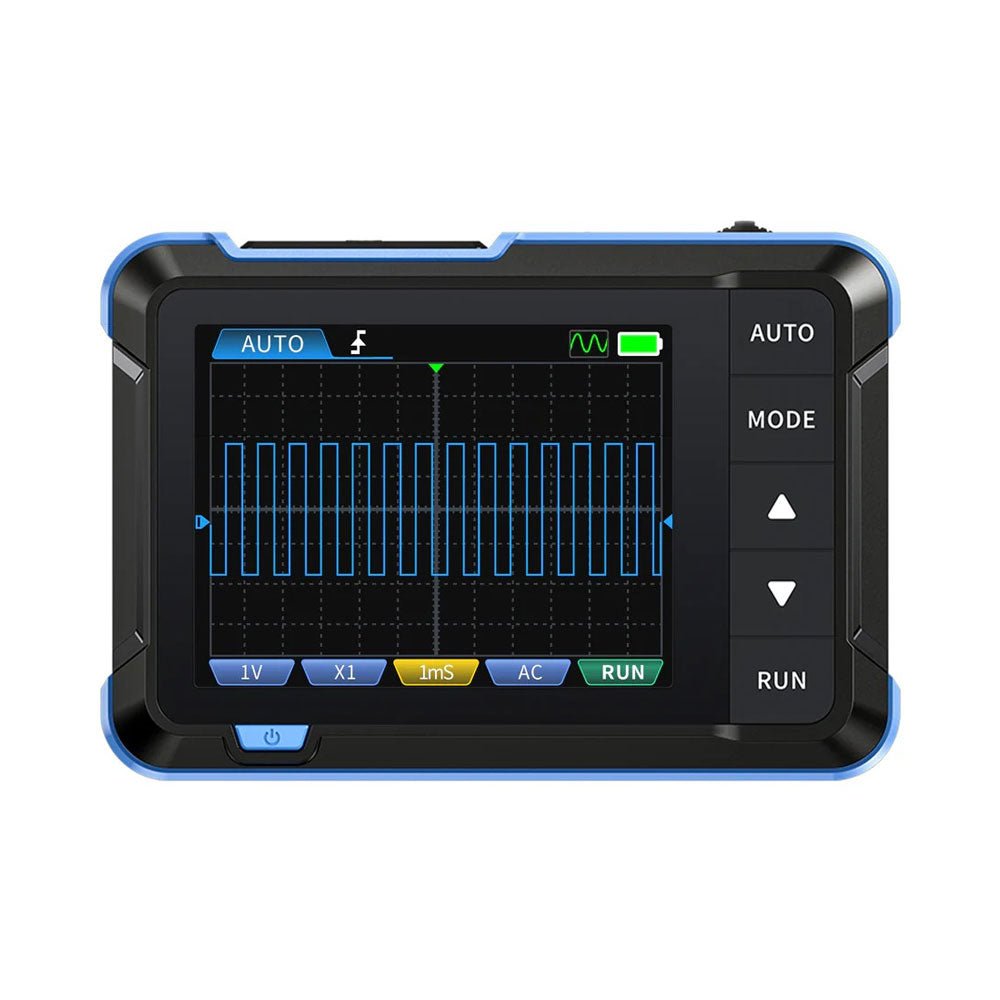

Das FNIRSI DSO153 ist ein äußerst praktisches und kostengünstiges Handheld-Oszilloskop mit einer Echtzeit-Abtastrate von 5 MSa/s, 1 MHz Bandbreite und vollständiger Triggerfunktion (Single, Normal, Auto). Es kann sowohl für periodische Analogsignale als auch für nicht-periodische Digitalsignale verwendet werden und misst Spannungen bis zu ±400 V mit einer effizienten Ein-Klick-AUTO-Funktion, die die gemessene Wellenform ohne komplizierte Einstellungen anzeigen kann. Darüber hinaus verfügt es über einen Funktionssignalgenerator, der 14 Arten von Signalen (10 KHz) ausgeben kann.
Ausgestattet mit einem 2,8-Zoll-HD LCD-Bildschirm mit einer Auflösung von 320x240 Pixeln und einem eingebauten 1000 mAh-Lithium-Akku von hoher Qualität, kann das DSO153 bei voller Ladung etwa 4 Stunden lang genutzt werden.
Features
- 2,8-Zoll-HD-LCD-Display mit einer Auflösung von 320 x 240

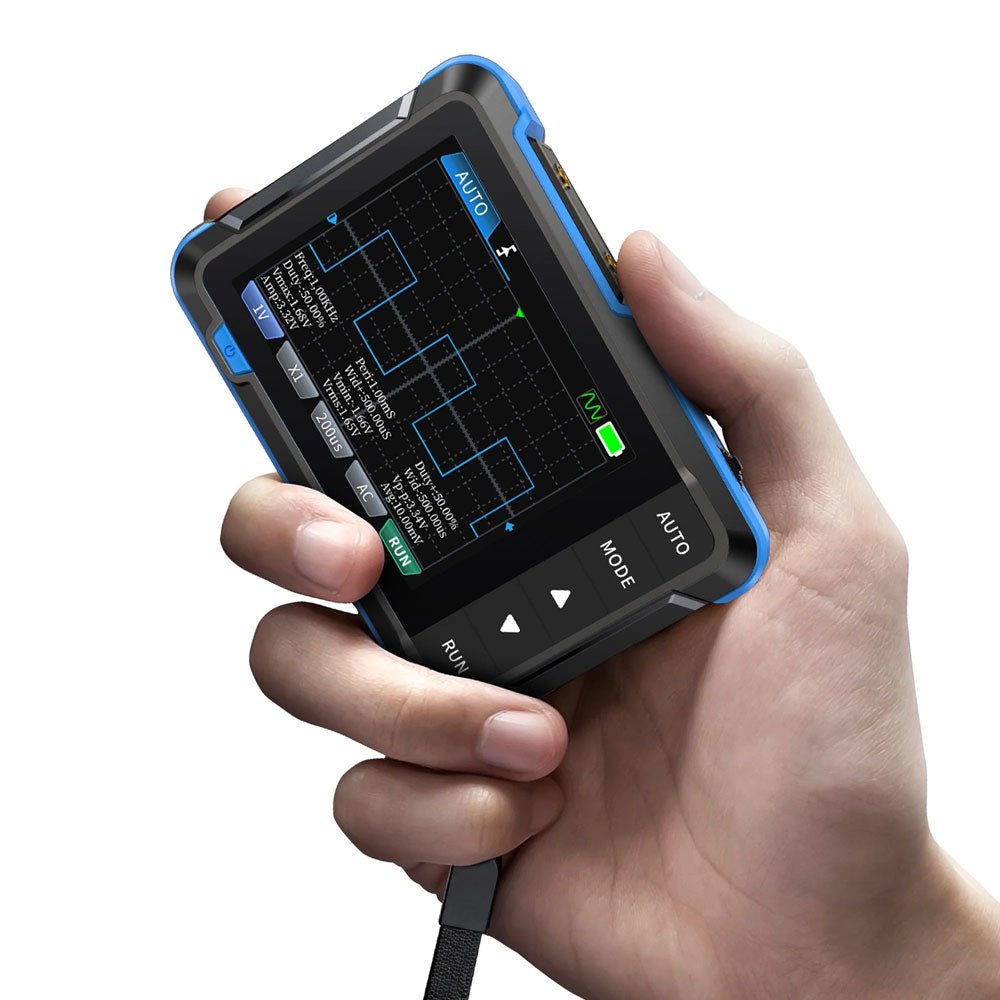

- Tragbares Taschenoszilloskop mit Signalgenerator
- Leicht, klein, zusammengebaut
- Schnellere Abtastung: 5 MS/s, 1 MHz Bandbreite
- Vielseitige Triggerung: Single, Normal, Auto
- Benutzerfreundlich: Ein-Knopf-Einrichtung
- Erweiterter Akku: 1000 mAh, 4 Stunden
- Multifunktionalität: 10-kHz-Sinuswellengenerator
Technische Daten
| Bandbreite |
1 MHz |
| Abtastrate |
5 MSa/s |
| Vertikale Empfindlichkeit |
10 mV/Div – 20 V/Div |
| Zeitbasisbereich |
500ns/Div – 20s/Div |
| Spannungsbereich |
X1: ±40 V (Vpp: 80 V)
X10: ±400 V (Vpp: 800 V) |
| Trigger-Methode |
Auto / Normal / Single |
| Kopplungsmethode |
AC/DC |
| Frequenzbereich |
0-10 KHz |
| Arbeitszyklusbereich |
0-100 % |
| Amplitudenbereich |
0,1-3,3 V |
| Anzeige |
2,8 Zoll (Auflösung: 320 x 240) |
| USB-Aufladung |
5 V/1 A |
| Lithium-Batteriekapazität |
1000 mAh |
| Abmessungen |
99 x 68,3 x 19,5 mm |
| Gewicht |
100 g |

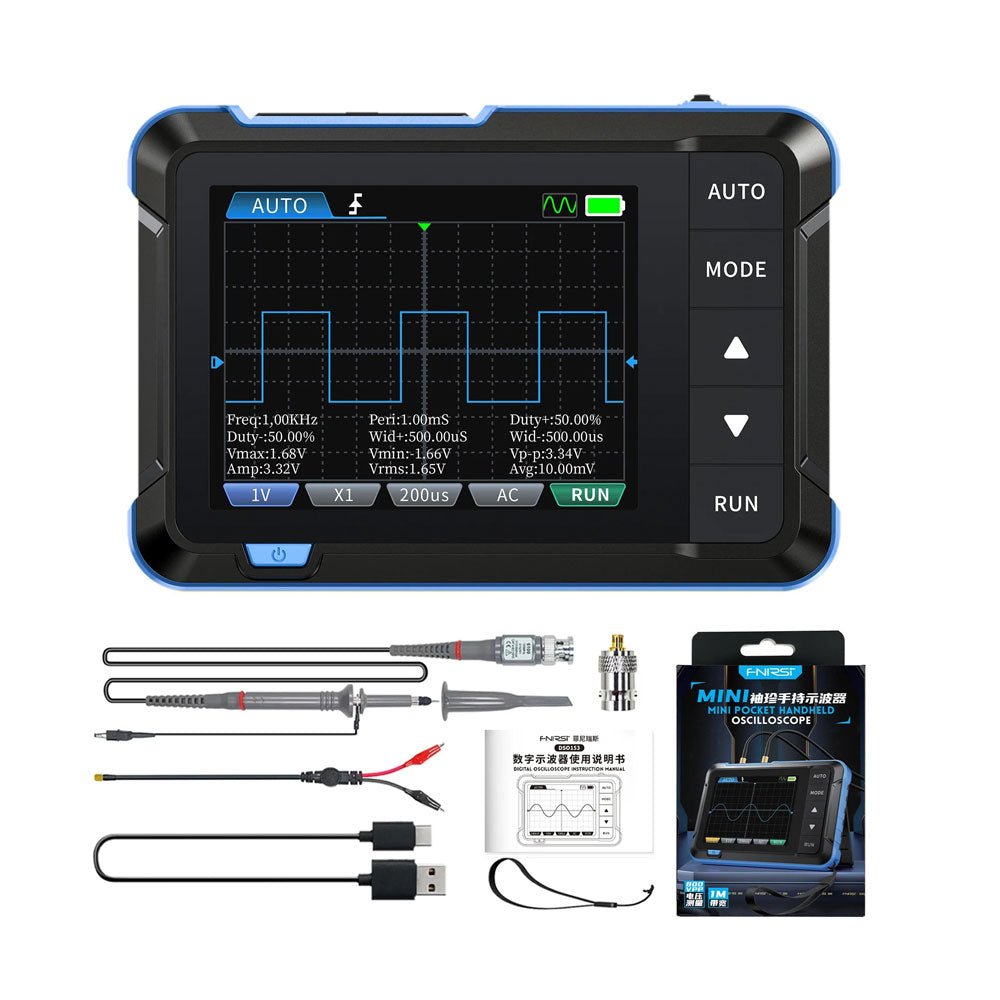

Lieferumfang
- 1x FNIRSI DSO153
- 1x P6100 Hochspannungs-Oszilloskop-Tastkopf
- 1x Adapter
- 1x Krokodilklemmensonde
- 1x USB-Ladekabel
- 1x Trageschlaufe
- 1x Manual
Downloads
