ESP-Terminal (ESP32-S3 basiertes Entwicklungsboard mit 3,5" kapazitivem TFT-Touchdisplay)

  • HerstellerElecrow

Beschreibung

Dieses ESP32-Terminal ist ein Mikrocontroller, der auf dem ESP32-Master basiert. Es verwendet einen Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Hauptfrequenz von bis zu 240 Mhz, unterstützt 2,4 GHz Wi-Fi und Bluetooth 5 (LE) und kann problemlos gängige Anwendungsszenarien für Edge-Terminals bewältigen, wie z. B. industrielle Steuerung, Erkennung und Verarbeitung der landwirtschaftlichen Produktionsumgebung, intelligente Logistiküberwachung, Smart-Home-Szenarien und mehr.

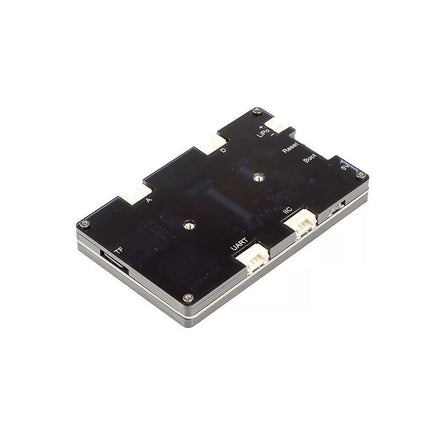

Das ESP32-Modul verfügt außerdem über einen kapazitiven 3,5-Zoll-Touchscreen mit paralleler RGB-Schnittstelle und einer Auflösung von 320x480, um eine perfekte Bildausgabe mit einer Bildrate von 60 FPS zu gewährleisten. Die 4 Crowtail-Schnittstellen auf der Rückseite dieses Terminals können mit Sensoren der Crowtail-Serie verwendet werden, Plug and Play, und erstellen Sie weitere interessante Projekte schnell und bequem. Darüber hinaus ist es auch mit einem SD-Kartensteckplatz für erweiterte Speicherung (SPI-Leitungen) und einer Buzzer-Funktion ausgestattet.

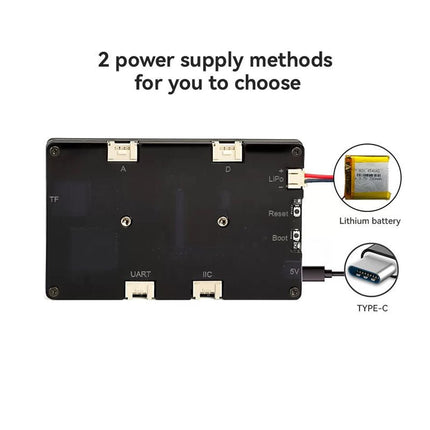

Der ESP32-Touchscreen unterstützt die ESP-IDF- und Arduino-IDE-Entwicklung und ist mit Python/MicroPython/Arduino kompatibel. Es unterstützt auch LVGL, die beliebteste kostenlose und quelloffene eingebettete Grafikbibliothek, um schöne Benutzeroberflächen für alle MCUs, MPUs und Anzeigetypen zu erstellen. Jetzt hat es auch die offizielle Zertifizierung von LVGL erhalten. Das Board-Zertifikat von LVGL zeigt, dass die Boards problemlos mit LVGL verwendet werden können und über eine gute Leistung für UI-Anwendungen verfügen. Die integrierte Ladeschaltung und die Lithium-Batterie-Schnittstelle können die Typ-C-Stromversorgungsschnittstelle nutzen, um gleichzeitig Strom zu liefern und die Batterie aufzuladen, was mehr Möglichkeiten zur Erweiterung bietet.

Features

  • Integriertes ESP32-S3-Modul, das 2,4-GHz-WLAN und Bluetooth 5 (LE) unterstützt.
  • LCD 3,5 Zoll paralleles TFT-LCD mit einer Auflösung von 320 x 480
  • Kompatibel mit Arduino/Python/MicroPython
  • Unterstützung für ausgereifte Software, Unterstützung für ESP-IDF und Arduino IDE-Entwicklung
  • Unterstützung der Open-Source-Grafikbibliothek LVGL
  • Unterstützt den 1T1R-Modus, Datenrate bis zu 150 Mbps, Wireless Multimedia (WMM)
  • Perfekter Sicherheitsmechanismus, Unterstützung von AES-128/256, Hash, RSA, HMAC, digitalen Signaturen und sicherem Booten
  • Integrierter Ladechip und Schnittstelle, verwenden Sie zum Laden die Typ-C-Schnittstelle
  • Mit 4 Crowtail-Schnittstellen (HY2.0-4P-Anschluss), Plug-and-Play mit verschiedenen Crowtail-Sensoren

Applikationen

  • Smart Home
  • Industrielle Kontrolle
  • Medizinischer Monitor
  • Haushaltsgeräte-Display
  • Logistiküberwachung

Technische Daten

  • ESP32-S3 Modul mit 16 MB Flash und 8 MB PSRAM
  • Wi-Fi-Protokoll: 802.11b/g/n (802.11n bis zu 150 Mbps) Wi-Fi-Frequenzbereich: 2,402-2,483 GHz
  • Unterstützt Bluetooth 5
  • Mit 4 Crowtail-Schnittstellen (HY2.0-4P-Anschluss) und integriertem Micro-TF-Kartensteckplatz
  • 3,5-Zoll-TFT-LCD-RGB-True-Color-LCD-Bildschirm mit einer Auflösung von 320 x 480
  • Treiberchip: ILI9488 (16-Bit-Parallelleitung)
  • Kapazitiver Touchpanel-Controller IC FT6236-Serie
  • Betriebsspannung: DC 5 V-500 mA
  • Ruhestrom:
    • USB-Stromversorgung: 6,86 mA
    • Lithiumbatterie-Stromversorgung: 3,23 mA
  • LiPo-Akku-Schnittstelle: PH2.0
  • Betriebstemperatur: -10-65 °C
  • Aktiver Bereich: 73,63 x 49,79 mm (L x B)
  • Abmessungen: 106 x 66 x 13 mm (L x B x H)

Lieferumfang

  • 1x 3,5-Zoll-ESP-RGB-Display mit Acrylgehäuse
  • 1x USB-C-Kabel

Downloads

Produktformular

Dieses ESP32-Terminal ist ein Mikrocontroller, der auf dem ESP32-Master basiert. Es verwendet einen Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Hauptfrequenz... Weiterlesen

€ 44,95 inkl. MwSt.
Mitglieder € 40,46

    • Heute verschicken? Innerhalb von Jul 21, 2024 17:00:00 +0200 bestellen

    Details

    SKU: 20526
    EAN: 6973553470108

    Beschreibung

    Dieses ESP32-Terminal ist ein Mikrocontroller, der auf dem ESP32-Master basiert. Es verwendet einen Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Hauptfrequenz von bis zu 240 Mhz, unterstützt 2,4 GHz Wi-Fi und Bluetooth 5 (LE) und kann problemlos gängige Anwendungsszenarien für Edge-Terminals bewältigen, wie z. B. industrielle Steuerung, Erkennung und Verarbeitung der landwirtschaftlichen Produktionsumgebung, intelligente Logistiküberwachung, Smart-Home-Szenarien und mehr.

    Das ESP32-Modul verfügt außerdem über einen kapazitiven 3,5-Zoll-Touchscreen mit paralleler RGB-Schnittstelle und einer Auflösung von 320x480, um eine perfekte Bildausgabe mit einer Bildrate von 60 FPS zu gewährleisten. Die 4 Crowtail-Schnittstellen auf der Rückseite dieses Terminals können mit Sensoren der Crowtail-Serie verwendet werden, Plug and Play, und erstellen Sie weitere interessante Projekte schnell und bequem. Darüber hinaus ist es auch mit einem SD-Kartensteckplatz für erweiterte Speicherung (SPI-Leitungen) und einer Buzzer-Funktion ausgestattet.

    Der ESP32-Touchscreen unterstützt die ESP-IDF- und Arduino-IDE-Entwicklung und ist mit Python/MicroPython/Arduino kompatibel. Es unterstützt auch LVGL, die beliebteste kostenlose und quelloffene eingebettete Grafikbibliothek, um schöne Benutzeroberflächen für alle MCUs, MPUs und Anzeigetypen zu erstellen. Jetzt hat es auch die offizielle Zertifizierung von LVGL erhalten. Das Board-Zertifikat von LVGL zeigt, dass die Boards problemlos mit LVGL verwendet werden können und über eine gute Leistung für UI-Anwendungen verfügen. Die integrierte Ladeschaltung und die Lithium-Batterie-Schnittstelle können die Typ-C-Stromversorgungsschnittstelle nutzen, um gleichzeitig Strom zu liefern und die Batterie aufzuladen, was mehr Möglichkeiten zur Erweiterung bietet.

    Features

    • Integriertes ESP32-S3-Modul, das 2,4-GHz-WLAN und Bluetooth 5 (LE) unterstützt.
    • LCD 3,5 Zoll paralleles TFT-LCD mit einer Auflösung von 320 x 480
    • Kompatibel mit Arduino/Python/MicroPython
    • Unterstützung für ausgereifte Software, Unterstützung für ESP-IDF und Arduino IDE-Entwicklung
    • Unterstützung der Open-Source-Grafikbibliothek LVGL
    • Unterstützt den 1T1R-Modus, Datenrate bis zu 150 Mbps, Wireless Multimedia (WMM)
    • Perfekter Sicherheitsmechanismus, Unterstützung von AES-128/256, Hash, RSA, HMAC, digitalen Signaturen und sicherem Booten
    • Integrierter Ladechip und Schnittstelle, verwenden Sie zum Laden die Typ-C-Schnittstelle
    • Mit 4 Crowtail-Schnittstellen (HY2.0-4P-Anschluss), Plug-and-Play mit verschiedenen Crowtail-Sensoren

    Applikationen

    • Smart Home
    • Industrielle Kontrolle
    • Medizinischer Monitor
    • Haushaltsgeräte-Display
    • Logistiküberwachung

    Technische Daten

    • ESP32-S3 Modul mit 16 MB Flash und 8 MB PSRAM
    • Wi-Fi-Protokoll: 802.11b/g/n (802.11n bis zu 150 Mbps) Wi-Fi-Frequenzbereich: 2,402-2,483 GHz
    • Unterstützt Bluetooth 5
    • Mit 4 Crowtail-Schnittstellen (HY2.0-4P-Anschluss) und integriertem Micro-TF-Kartensteckplatz
    • 3,5-Zoll-TFT-LCD-RGB-True-Color-LCD-Bildschirm mit einer Auflösung von 320 x 480
    • Treiberchip: ILI9488 (16-Bit-Parallelleitung)
    • Kapazitiver Touchpanel-Controller IC FT6236-Serie
    • Betriebsspannung: DC 5 V-500 mA
    • Ruhestrom:
      • USB-Stromversorgung: 6,86 mA
      • Lithiumbatterie-Stromversorgung: 3,23 mA
    • LiPo-Akku-Schnittstelle: PH2.0
    • Betriebstemperatur: -10-65 °C
    • Aktiver Bereich: 73,63 x 49,79 mm (L x B)
    • Abmessungen: 106 x 66 x 13 mm (L x B x H)

    Lieferumfang

    • 1x 3,5-Zoll-ESP-RGB-Display mit Acrylgehäuse
    • 1x USB-C-Kabel

    Downloads

    Customer Reviews

    Based on 2 reviews
    0%
    (0)
    100%
    (2)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    P
    Philippe
    GPIO

    Très intéressant mais super pauvre en GPIO.

    M
    Marcel
    Use different USB cable

    Extra information: The supplied USB cable only seems to provide power. To communicate with the ESP Terminal (e.g. for programming a new image), you need to use a cable that also has the data-lines connected. I used the one from my phone and then all works as expected.
    The demo-app looks very good and the interaction is very fast, did not have time to upload my own apps.
