Elektor Neon-Glimmlampenwürfel

Beschreibung

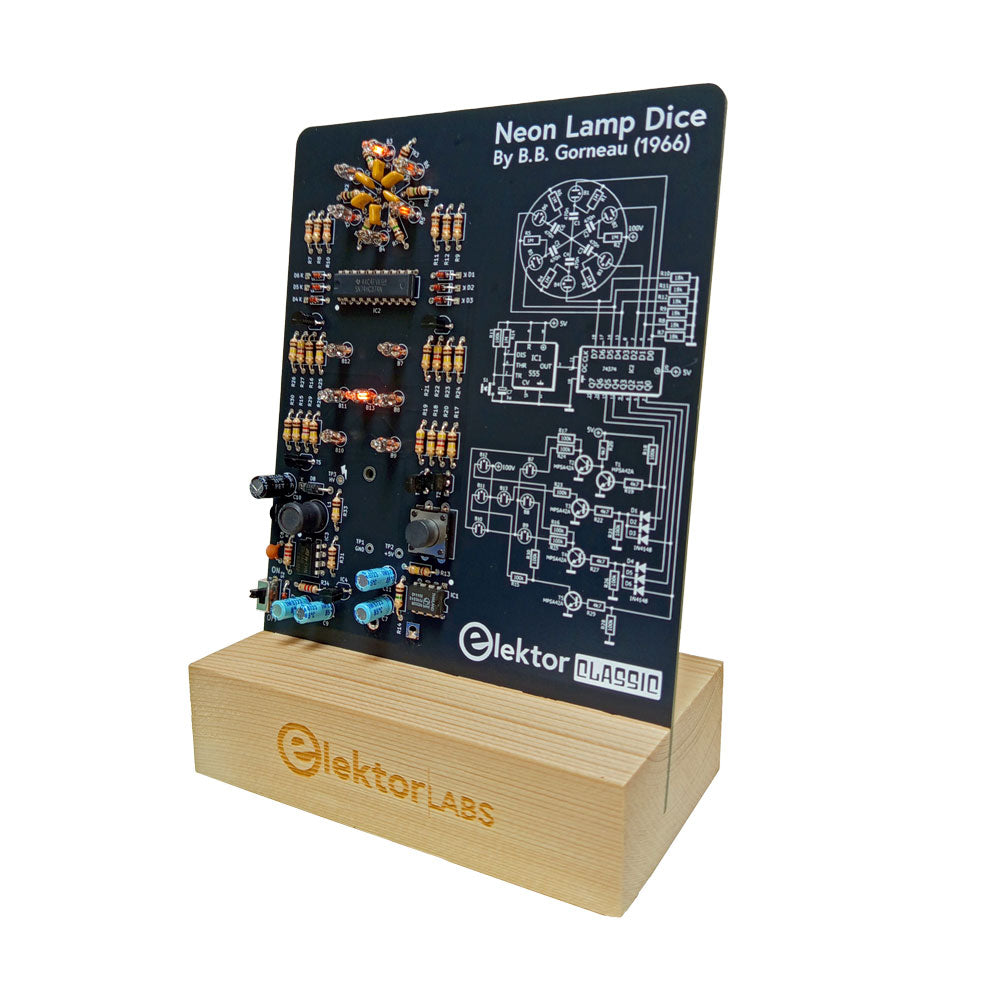

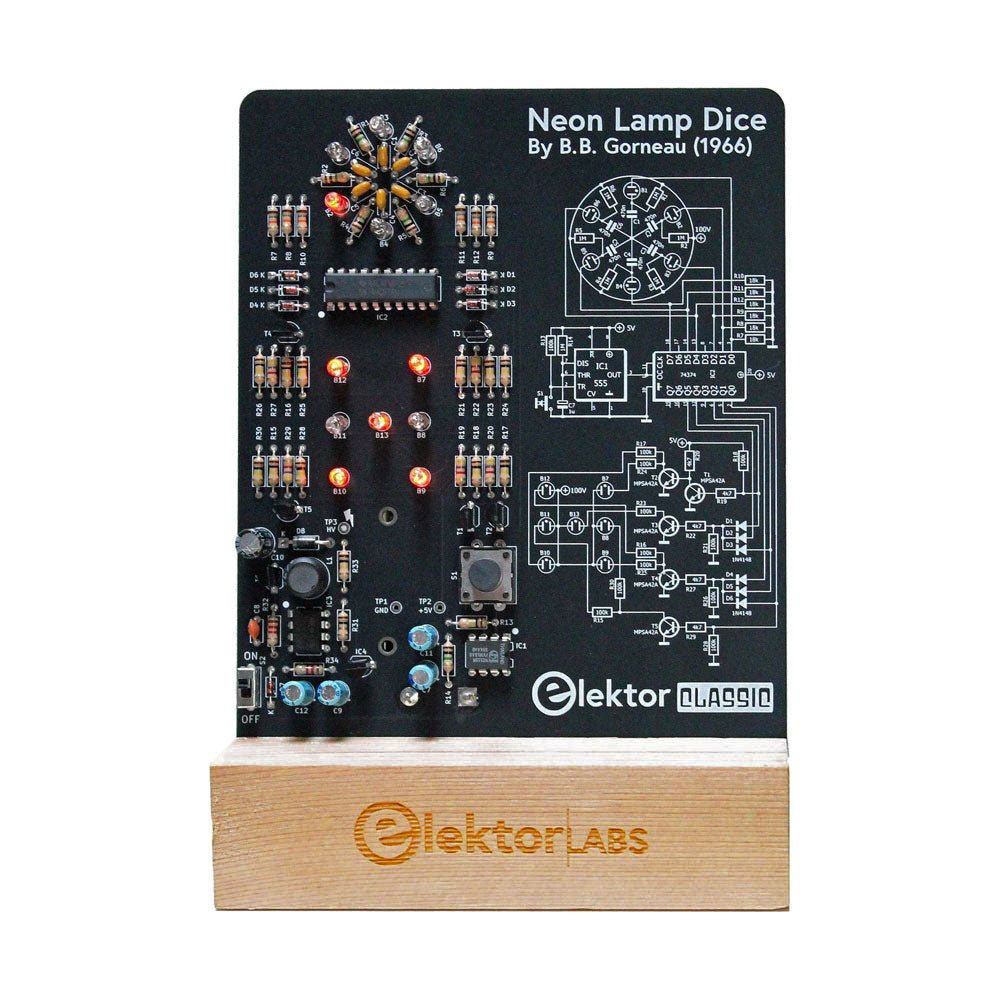

Ein Retro-Würfel mit Neon-Charakter

LED-basierte Würfel sind weit verbreitet, doch ihr Licht ist kalt. Nicht so dieser elektronische Neonwürfel, der seinen Wert mit dem warmen Schein von Neonröhren anzeigt. Er eignet sich perfekt für Spiele an kalten, dunklen Winterabenden. Die Würfelpunkte sind Neonlampen, und der Zufallszahlengenerator verfügt über sechs Neonröhren, die seine Funktion anzeigen.

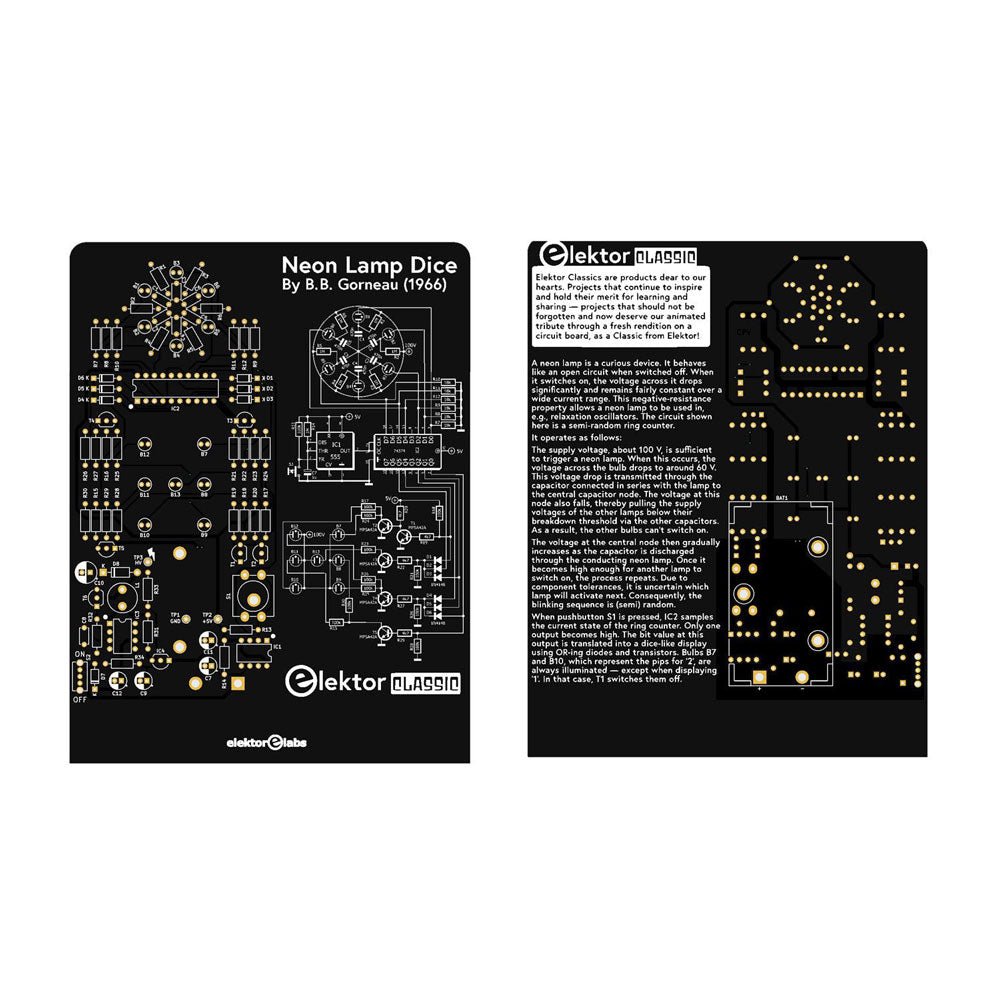

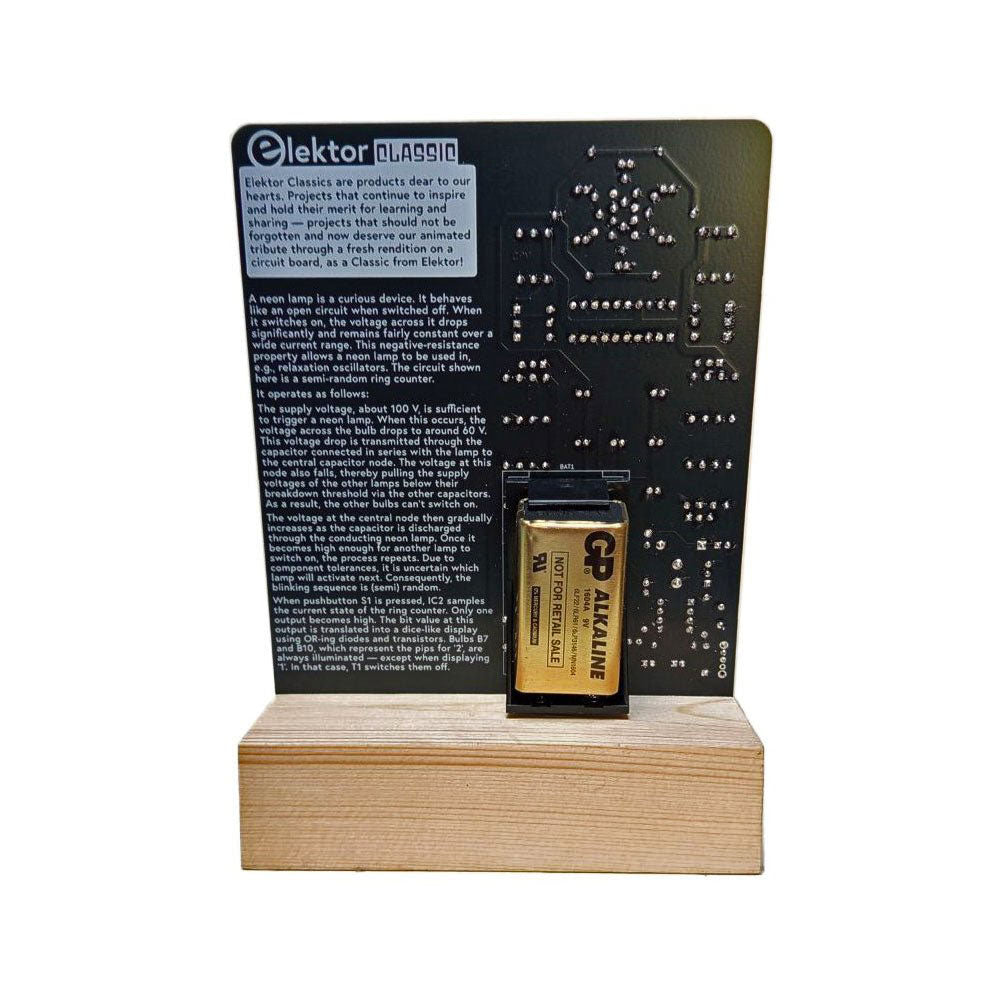

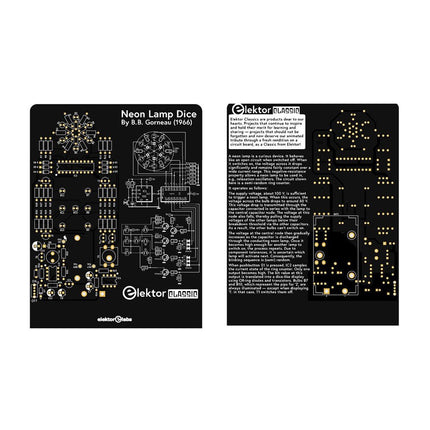

Obwohl der Würfel über eine integrierte 100-V-Stromversorgung verfügt, ist er absolut sicher. Wie bei allen Elektor Classic-Produkten ist auch bei diesem Würfel der Schaltplan auf der Vorderseite aufgedruckt, während sich auf der Rückseite eine Erklärung zur Funktionsweise befindet.

Der Glimmlampenwürfel wird als Kit mit leicht zu lötenden bedrahteten Bauteilen geliefert. Die Stromversorgung erfolgt über eine 9-V-Batterie (nicht im Lieferumfang enthalten).

Features

  • Warmer Vintage-Glanz
  • Elektor Heritage Schaltsymbole
  • Erprobt und getestet von Elektor Labs
  • Lern- und Technikprojekt
  • Nur bedrahtete Bauteile

Lieferumfang

  • Platine
  • Alle Komponenten
  • Holzständer

Erforderlich

  • 9 V Batterie

Stückliste

  • Widerstände (THT, 150 V, 0.25 W)
    • R1, R2, R3, R4, R5, R6, R14 = 1 MΩ
    • R7, R8, R9, R10, R11, R12 = 18 kΩ
    • R13, R15, R16, R17, R18, R21, R23, R24, R25, R26, R28, R30, R33 = 100 kΩ
    • R32, R34 = 1.2 kΩ
    • R19, R20, R22, R27, R29 = 4.7 kΩ
    • R31 = 1 Ω
  • Kondensatoren
    • C1, C2, C3, C4, C5, C6 = 470 nF, 50 V, 5 mm pitch
    • C7, C9, C11, C12 = 1 µF, 16 V, 2 mm pitch
    • C8 = 470 pF, 50 V, 5 mm pitch
    • C10 = 1 µF, 250 V, 2.5 mm pitch
  • Induktivitäten
    • L1 = 470 µH
  • Halbleiter
    • D1, D2, D3, D4, D5, D6, D7 = 1N4148
    • D8 = STPS1150
    • IC1 = NE555
    • IC2 = 74HC374
    • IC3 = MC34063
    • IC4 = 78L05
    • T1, T2, T3, T4, T5 = MPSA42
    • T6 = STQ2LN60K3-AP
  • Sonstiges
    • K1 = PP3 9 V Batteriehalter
    • NE1, NE2, NE3, NE4, NE5, NE6, NE7, NE8, NE9, NE10, NE11, NE12, NE13 = Neonlicht
    • S2 = Miniatur-Schiebeschalter
    • S1 = Druckknopf (12 x 12 mm)


Produktformular

Ein Retro-Würfel mit Neon-Charakter LED-basierte Würfel sind weit verbreitet, doch ihr Licht ist kalt. Nicht so dieser elektronische Neonwürfel, der... Weiterlesen

€ 39,95 € 29,95 (inkl. MwSt.)
Mitglieder identisch

      Details

      SKU: 21197
      EAN: 7442105134175

      Beschreibung

      Ein Retro-Würfel mit Neon-Charakter

      LED-basierte Würfel sind weit verbreitet, doch ihr Licht ist kalt. Nicht so dieser elektronische Neonwürfel, der seinen Wert mit dem warmen Schein von Neonröhren anzeigt. Er eignet sich perfekt für Spiele an kalten, dunklen Winterabenden. Die Würfelpunkte sind Neonlampen, und der Zufallszahlengenerator verfügt über sechs Neonröhren, die seine Funktion anzeigen.

      Obwohl der Würfel über eine integrierte 100-V-Stromversorgung verfügt, ist er absolut sicher. Wie bei allen Elektor Classic-Produkten ist auch bei diesem Würfel der Schaltplan auf der Vorderseite aufgedruckt, während sich auf der Rückseite eine Erklärung zur Funktionsweise befindet.

      Der Glimmlampenwürfel wird als Kit mit leicht zu lötenden bedrahteten Bauteilen geliefert. Die Stromversorgung erfolgt über eine 9-V-Batterie (nicht im Lieferumfang enthalten).

      Features

      • Warmer Vintage-Glanz
      • Elektor Heritage Schaltsymbole
      • Erprobt und getestet von Elektor Labs
      • Lern- und Technikprojekt
      • Nur bedrahtete Bauteile

      Lieferumfang

      • Platine
      • Alle Komponenten
      • Holzständer

      Erforderlich

      • 9 V Batterie

      Stückliste

      • Widerstände (THT, 150 V, 0.25 W)
        • R1, R2, R3, R4, R5, R6, R14 = 1 MΩ
        • R7, R8, R9, R10, R11, R12 = 18 kΩ
        • R13, R15, R16, R17, R18, R21, R23, R24, R25, R26, R28, R30, R33 = 100 kΩ
        • R32, R34 = 1.2 kΩ
        • R19, R20, R22, R27, R29 = 4.7 kΩ
        • R31 = 1 Ω
      • Kondensatoren
        • C1, C2, C3, C4, C5, C6 = 470 nF, 50 V, 5 mm pitch
        • C7, C9, C11, C12 = 1 µF, 16 V, 2 mm pitch
        • C8 = 470 pF, 50 V, 5 mm pitch
        • C10 = 1 µF, 250 V, 2.5 mm pitch
      • Induktivitäten
        • L1 = 470 µH
      • Halbleiter
        • D1, D2, D3, D4, D5, D6, D7 = 1N4148
        • D8 = STPS1150
        • IC1 = NE555
        • IC2 = 74HC374
        • IC3 = MC34063
        • IC4 = 78L05
        • T1, T2, T3, T4, T5 = MPSA42
        • T6 = STQ2LN60K3-AP
      • Sonstiges
        • K1 = PP3 9 V Batteriehalter
        • NE1, NE2, NE3, NE4, NE5, NE6, NE7, NE8, NE9, NE10, NE11, NE12, NE13 = Neonlicht
        • S2 = Miniatur-Schiebeschalter
        • S1 = Druckknopf (12 x 12 mm)
