Beschreibung

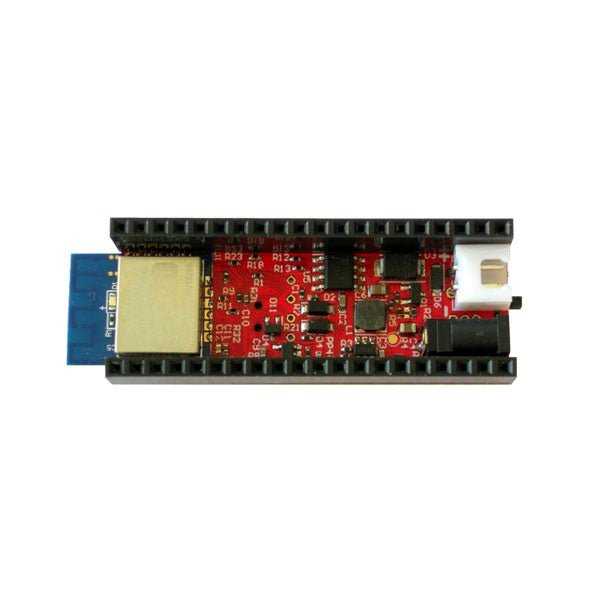

Der DiP-Pi PIoT ist ein fortschrittliches WiFi-Konnektivitätssystem mit integrierten Sensoren, das die meisten möglichen Anforderungen für IoT-Anwendungen auf Basis des Raspberry Pi Pico abdeckt. Es kann das System zusätzlich zum Original-Micro-USB des Raspberry Pi Pico mit bis zu 1,5 A bei 4,8 V versorgen, geliefert von 6–18 VDC für verschiedene Stromversorgungssysteme wie Autos, Industrieanlagen usw. Es unterstützt LiPo- oder Li-Ion-Akkus mit automatischem Ladegerät sowie die automatische Umschaltung von Kabelstrom auf Batteriestrom oder umgekehrt (USV-Funktionalität), wenn die Kabelstromversorgung unterbrochen wird. Die Extended Powering Source (EPR) ist mit einer rücksetzbaren PPTC-Sicherung, umgekehrter Polarität und auch ESD geschützt.
Der DiP-Pi PIoT verfügt über eine in den Raspberry Pi Pico integrierte RESET-Taste sowie einen EIN/AUS-Schiebeschalter, der auf alle Stromquellen (USB, EPR oder Batterie) wirkt. Der Benutzer kann (über die A/D-Pins des Raspberry Pi Pico) den Batteriestand und den EPR-Wert mit den A/D-Wandlern von PICO überwachen. Beide A/D-Eingänge sind mit 0402-Widerständen (0 Ohm) überbrückt. Wenn der Benutzer diese Pico-Pins aus irgendeinem Grund für seine eigene Anwendung verwenden muss, kann er daher problemlos entfernt werden. Das Ladegerät lädt den angeschlossenen Akku automatisch auf (sofern verwendet), aber der Benutzer kann das Ladegerät zusätzlich ein-/ausschalten, wenn seine Anwendung dies benötigt.

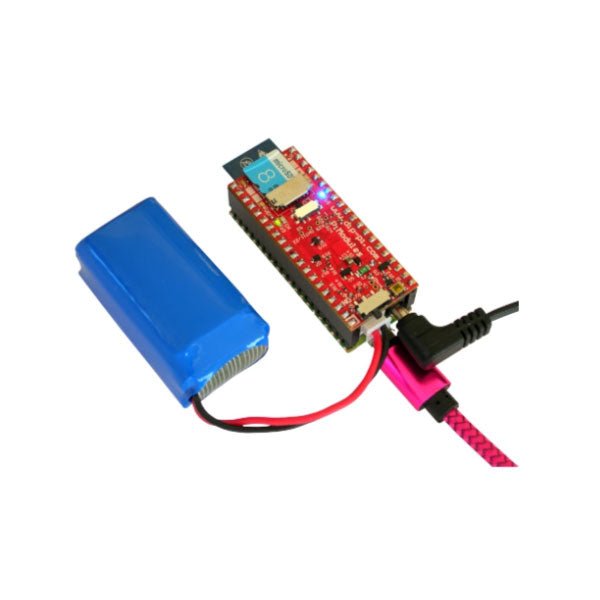

DiP-Pi PIoT kann für kabelbetriebene IoT-Systeme, aber auch für rein batteriebetriebene Systeme mit EIN/AUS verwendet werden. Der Status jeder Stromquelle wird durch separate Informations-LEDs angezeigt (VBUS, VSYS, VEPR, CHGR, V3V3).
Der Benutzer kann jede Kapazität vom Typ LiPo oder Li-Ion verwenden; Es muss jedoch darauf geachtet werden, PCB-geschützte Batterien mit einem maximal zulässigen Entladestrom von 2 A zu verwenden. Das integrierte Batterieladegerät ist so eingestellt, dass es die Batterie mit einem Strom von 240 mA lädt. Dieser Strom wird durch einen Widerstand eingestellt. Wenn der Benutzer also mehr oder weniger benötigt, kann er ihn selbst ändern. Der DiP-Pi PIoT ist außerdem mit einem WiFi ESP8266 Clone-Modul mit integrierter Antenne ausgestattet. Diese Funktion eröffnet eine Vielzahl darauf basierender IoT-Anwendungen.
Zusätzlich zu allen oben genannten Funktionen ist DiP-Pi PIoT mit eingebetteten 1-Draht-DHT11/22-Sensoren und Micro-SD-Kartenschnittstellen ausgestattet. Durch die Kombination der erweiterten Stromversorgungs-, Batterie- und Sensorschnittstellen eignet sich der DiP-Pi PIoT ideal für IoT-Anwendungen wie Datenlogger, Pflanzenüberwachung, Kühlschränke usw.
DiP-Pi PIoT wird durch zahlreiche gebrauchsfertige Beispiele unterstützt, die in Micro Python oder C/C++ geschrieben sind.
Spezifikationen
Allgemein
- Abmessungen 21 x 51 mm
- Raspberry Pi Pico-Pinbelegung kompatibel
- Unabhängige informative LEDs (VBUS, VSYS, VEPR, CHGR, V3V3)
- Raspberry Pi Pico RESET-Taste
- EIN/AUS-Schiebeschalter, der auf alle Stromquellen wirkt (USB, EPR, Batterie)
- Externe Stromversorgung 6–18 VDC (Autos, Industrieanwendungen usw.)
- Überwachung des externen Strompegels (6-18 VDC).
- Überwachung des Batteriestands
- Verpolungsschutz
- PPTC-Sicherungsschutz
- ESD-Schutz
- Automatisches Batterieladegerät (für PCB-geschütztes LiPo, Li-Ion – 2 A max.) Automatisch/Benutzersteuerung
- Automatische Umschaltung von Kabelbetrieb auf Batteriebetrieb und umgekehrt (USV-Funktionalität)
- Mit der USB-Stromversorgung, der externen Stromversorgung und der Batterieversorgung können verschiedene Stromversorgungsschemata gleichzeitig verwendet werden
- 1,5 A bei 4,8 V Abwärtswandler auf EPR
- Eingebetteter 3,3 V @ 600 mA LDO
- ESP8266 WLAN-Konnektivität klonen
- ESP8266 Firmware-Upload-Schalter
- Integrierte 1-Draht-Schnittstelle
- Eingebettete DHT-11/22-Schnittstelle
Stromversorgungsoptionen
- Raspberry Pi Pico Micro-USB (über VBUS)
- Externe Stromversorgung 6–18 V (über spezielle Buchse – 3,4/1,3 mm)
- Externe Batterie
Unterstützte Batterietypen
- LiPo mit Schutzplatine, max. Strom 2A
- Li-Ion mit Schutzplatine, max. Strom 2A
Eingebettete Peripheriegeräte und Schnittstellen
- Integrierte 1-Draht-Schnittstelle
- Eingebettete DHT-11/22-Schnittstelle

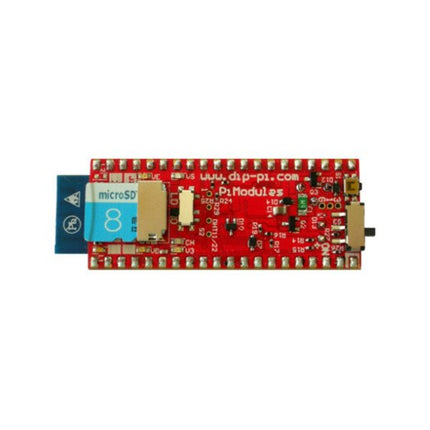

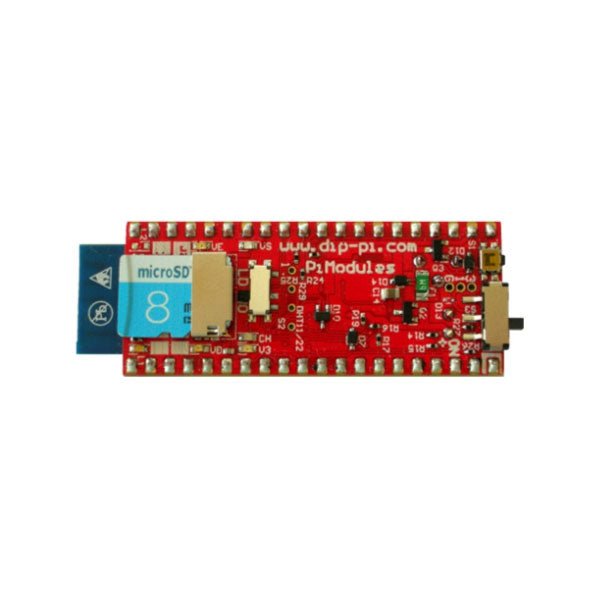

- Micro-SD-Kartensteckplatz
Programmierschnittstelle
- Standard Raspberry Pi Pico C/C++
- Standard Raspberry Pi Pico Micro Python
Gehäusekompatibilität
Systemüberwachung
- Batteriestand über Raspberry Pi Pico ADC0 (GP26)
- EPR-Level über Raspberry Pi Pico ADC1 (GP27)
Informative LEDs
- VB (VUSB)
- USA (VSYS)
- VE (VEPR)
- CH (VCHR)
- V3 (V3V3)
Systemschutz
- Sofortiger Raspberry Pi Pico-Hardware-Reset-Knopf
- ESD-Schutz auf EPR
- Verpolungsschutz bei EPR
- PPTC 500 mA @ 18 V-Sicherung am EPR
- EPR/LDO-Übertemperaturschutz
- EPR/LDO Über den aktuellen Schutz
System-Design
- Entworfen und simuliert mit PDA Analyzer mit einem der fortschrittlichsten CAD/CAM-Tools – Altium Designer
- Industriell entstanden
PCB-Konstruktion
- 2-Unzen-Kupfer-Leiterplatte, hergestellt für eine ordnungsgemäße Hochstromversorgung und Kühlung
- 6-mil-Spur-/6-mil-Lücken-Technologie, 2-lagige Leiterplatte
- PCB-Oberflächenveredelung – Immersionsgold
- Mehrschichtige Kupfer-Thermorohre für eine erhöhte thermische Reaktion des Systems und eine bessere passive Kühlung
